El cable coaxial, también conocido como "coax", es un tipo de cable eléctrico diseñado específicamente para la transmisión de señales eléctricas de alta frecuencia. Su estructura única, con dos conductores concéntricos, le otorga una notable resistencia a las interferencias externas, convirtiéndolo en una solución confiable para una amplia gama de aplicaciones, desde la televisión por cable hasta redes de datos y sistemas de vigilancia. A lo largo de las décadas, ha sido un pilar en la infraestructura de comunicaciones, evolucionando para satisfacer las crecientes demandas de velocidad y calidad de señal.
Estructura y Composición del Cable Coaxial

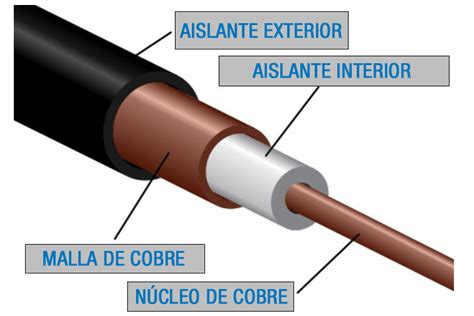

La arquitectura fundamental de un cable coaxial es clave para su rendimiento. Se compone de varios elementos esenciales que trabajan en conjunto para garantizar una transmisión de señal limpia y eficiente:
- Núcleo (Conductor Central): Generalmente un alambre sólido o de hilos de cobre, este es el conductor principal que transporta la información o la señal eléctrica. Su material y grosor influyen directamente en la capacidad de conducción y la atenuación de la señal.
- Aislante Dieléctrico: Una capa de material aislante, como polietileno (PE) o espuma de polietileno inyectada con gas, rodea el núcleo. Su función es mantener el núcleo separado de la malla exterior, asegurando que no haya contacto directo y minimizando la pérdida de señal. Las propiedades de este dieléctrico son cruciales para la impedancia característica y la atenuación del cable.
- Malla (Blindaje o Trenza): Una capa de malla metálica trenzada o una lámina de aluminio (a menudo combinada con una trenza) rodea el dieléctrico. Esta malla actúa como el segundo conductor, sirviendo como referencia de tierra y ruta de retorno para las corrientes. Más importante aún, proporciona un blindaje efectivo contra interferencias electromagnéticas y de radiofrecuencia (EMI/RFI) provenientes del exterior. Un blindaje doble o cuádruple puede ofrecer una protección aún mayor contra interferencias severas.
- Cubierta Exterior (Chaqueta): La capa más externa, generalmente de PVC (policloruro de vinilo) o polietileno (PE), protege todos los componentes internos del cable de daños físicos, humedad y otros factores ambientales. El tipo de material de la cubierta puede variar según la aplicación, como cables retardantes a la llama (LSZH) o materiales diseñados para uso en exteriores.
La cuidadosa disposición de estos componentes permite que el cable coaxial transporte señales de alta frecuencia con una mínima degradación, manteniendo la integridad de la información a lo largo de distancias considerables.
Tipos de Cables Coaxiales: Diseñados para Cada Necesidad
Existe una variedad de cables coaxiales, cada uno optimizado para aplicaciones específicas en términos de tamaño, flexibilidad, atenuación y impedancia. Si bien hay muchos tipos designados por la serie RG (Radio Guide), algunos de los más comunes y relevantes en la actualidad incluyen:
RG-6: El Estándar para Televisión y Video de Alta Definición
El cable coaxial RG-6 se ha convertido en un estándar en la industria de la televisión y el video de alta definición. Con una impedancia característica de 75 ohmios, este tipo de cable es ideal para la transmisión de señales de televisión por cable, televisión vía satélite y video de alta definición. Su construcción de alta calidad y su capacidad de ancho de banda permiten una transmisión de señal confiable y de alta calidad a distancias moderadas. Es la opción más común para conectar televisores modernos a la toma de antena o al decodificador.
RG-11: Potencia y Alcance Extendidos para Aplicaciones Específicas
Si estás buscando un cable coaxial con mayor potencia y alcance, el RG-11 es la opción ideal. Con una impedancia característica de 75 ohmios, este cable ofrece una menor atenuación de la señal en distancias más largas en comparación con el RG-6. Es especialmente adecuado para aplicaciones que requieren una transmisión de alta potencia, como en sistemas de distribución de señales de televisión, redes de área amplia (WAN) y aplicaciones de CATV (televisión por cable comunitaria) donde se necesitan tiradas de cable muy largas sin una pérdida de señal significativa. Su mayor diámetro y construcción más robusta contribuyen a su rendimiento superior en largas distancias, aunque a menudo es más caro que el RG-6.
RG-58: Ideal para Redes Informáticas y Aplicaciones de Corta Distancia
El cable coaxial RG-58 es ampliamente utilizado en redes informáticas y aplicaciones de corta distancia debido a su tamaño y flexibilidad. Con una impedancia característica de 50 ohmios, es compatible con la mayoría de los equipos de red, como routers, switches y dispositivos de red. Es una opción popular para la transmisión de datos a velocidades moderadas y distancias más cortas, como en redes locales (LAN), conexiones de antenas Wi-Fi y aplicaciones industriales. Si bien ha sido en gran medida reemplazado por el cable de par trenzado en muchas redes LAN modernas, aún encuentra uso en entornos específicos y para radioaficionados.
RG-59: La Elección para Video Compuesto y Sistemas de Vigilancia
El cable coaxial RG-59 se utiliza comúnmente en aplicaciones de video compuesto y sistemas de vigilancia. Con una impedancia característica de 75 ohmios, este cable es ideal para transmitir señales de video analógicas de calidad estándar y de alta definición. Es ampliamente utilizado en sistemas de circuito cerrado de televisión (CCTV) y videovigilancia, así como en instalaciones de video domésticas y comerciales. Aunque es un predecesor del RG-6 y no puede manejar las mismas capacidades de alta definición o largas distancias, su menor coste y flexibilidad lo hacen adecuado para aplicaciones de menor exigencia.
Características Clave de los Cables Coaxiales
Para comprender el rendimiento y la idoneidad de un cable coaxial, es fundamental conocer sus características principales:
Impedancia Característica: El Ajuste Perfecto para una Transmisión Eficiente
La impedancia característica es una medida de la resistencia y la capacitancia de un cable coaxial. En el caso de los cables coaxiales, la impedancia característica suele ser de 50 ohmios o 75 ohmios, dependiendo de la aplicación. Es importante elegir un cable coaxial con la impedancia adecuada para garantizar una transmisión eficiente y minimizar la pérdida de señal. Un ajuste adecuado de impedancia entre el cable coaxial, la fuente de señal y el receptor ayuda a evitar reflejos de señal y garantiza una transferencia de energía óptima. Para aplicaciones de redes informáticas y radiofrecuencia, el cable coaxial de 50 ohmios es comúnmente utilizado, mientras que el cable coaxial de 75 ohmios se utiliza en aplicaciones de audio, video y telecomunicaciones, como la televisión.
Atenuación de la Señal: Manteniendo la Calidad en Distancias Largas
La atenuación de la señal se refiere a la pérdida de potencia de la señal a medida que viaja a lo largo del cable. Los cables coaxiales de mayor calibre, como el RG-11, generalmente tienen una menor atenuación de la señal en comparación con los cables coaxiales de menor calibre, como el RG-6 o el RG-59. Esto significa que pueden transmitir señales a distancias más largas sin degradar la calidad de la señal. Si necesitas transmitir señales a largas distancias, es recomendable optar por cables coaxiales con menor atenuación para asegurar una transmisión óptima. Es importante considerar la atenuación de la señal en función de la longitud del cable y la calidad de la señal deseada. Si estás planeando una instalación que requiera una transmisión a largas distancias, es fundamental elegir un cable coaxial que minimice la atenuación para garantizar una calidad de señal adecuada. Los cables de baja pérdida (Low Loss), como los de la serie LMR (por ejemplo, LMR-400), están diseñados específicamente para minimizar esta atenuación.
Resistencia a Interferencias: Transmisión Sin Ruido ni Distorsión
Los cables coaxiales están diseñados para ofrecer una excelente resistencia a las interferencias electromagnéticas y de radiofrecuencia. Esto se debe a su construcción única, que incluye una malla de blindaje externo que protege la señal de las interferencias externas y evita la distorsión y el ruido. Al utilizar cables coaxiales, puedes disfrutar de una transmisión más limpia y libre de interferencias, lo que garantiza una mayor calidad de señal. Esto es especialmente importante en aplicaciones donde la claridad y la integridad de la señal son cruciales, como en sistemas de televisión por cable, videovigilancia y transmisión de datos. Un buen apantallamiento, especialmente el triple apantallamiento o de clase A, es fundamental para entornos con altos niveles de interferencia.
Capacidad de Ancho de Banda: Garantizando una Transmisión de Alta Velocidad
La capacidad de ancho de banda de un cable coaxial se refiere a su capacidad para transmitir datos a altas velocidades. Cuanto mayor sea la capacidad de ancho de banda del cable coaxial, mayor será la cantidad de datos que puede transportar en un período de tiempo determinado. Para aplicaciones que requieren transmisiones de alta velocidad, como redes informáticas de alta velocidad y transmisión de video en alta definición, es esencial utilizar cables coaxiales con una alta capacidad de ancho de banda. Esto asegura que la señal se transmita de manera eficiente y sin retrasos, proporcionando una experiencia de transmisión fluida y de alta calidad.
Aplicaciones de los Cables Coaxiales en la Actualidad
A pesar del avance de tecnologías como la fibra óptica, el cable coaxial sigue siendo un componente vital en numerosas infraestructuras de comunicación y entretenimiento:
Telecomunicaciones: La Columna Vertebral de la Transmisión de Datos
Los cables coaxiales desempeñan un papel vital en las redes de telecomunicaciones, donde se utilizan para transmitir señales de voz, datos e imágenes a largas distancias. Son la columna vertebral de la infraestructura de comunicaciones, permitiendo la conexión entre centrales telefónicas, estaciones base de telefonía móvil y usuarios finales. Gracias a su capacidad de transmitir señales de alta calidad y resistir las interferencias, los cables coaxiales son fundamentales para garantizar una transmisión confiable y de alta velocidad en las redes de telecomunicaciones. En sistemas híbridos de fibra coaxial, el cable coaxial se utiliza en la última milla para conectar la fibra óptica a los hogares.
Televisión por Cable y Satélite: Disfruta de tus Programas Favoritos Sin Interrupciones
En la industria de la televisión por cable y satélite, los cables coaxiales son ampliamente utilizados para la transmisión de señales de audio y video a los hogares. Estos cables garantizan una transmisión de alta calidad y sin interferencias, lo que permite a los espectadores disfrutar de sus programas de televisión favoritos con una excelente claridad de imagen y sonido. Los cables coaxiales también se utilizan en sistemas de distribución de señales de televisión, donde transmiten señales de un punto central a múltiples puntos de acceso.
Sistemas de Vigilancia y CCTV: Monitoreo Confiable y de Alta Calidad
En aplicaciones de videovigilancia y sistemas de circuito cerrado de televisión (CCTV), los cables coaxiales son esenciales para la transmisión de imágenes de video en tiempo real. Proporcionan una conexión confiable y de alta calidad entre las cámaras de vigilancia y los dispositivos de visualización o grabación. Los cables coaxiales permiten una transmisión sin interferencias, asegurando que las imágenes capturadas por las cámaras se visualicen con claridad y sin distorsiones, lo que es crucial para garantizar la seguridad y el monitoreo eficiente de áreas específicas. El RG-59 es un tipo de cable coaxial comúnmente empleado en estas aplicaciones.
Redes Informáticas: Velocidad y Confiabilidad para la Transferencia de Datos
En el ámbito de las redes informáticas, los cables coaxiales han sido reemplazados en gran medida por el cable de par trenzado y la fibra óptica en las redes locales (LAN) modernas. Sin embargo, todavía se utilizan en algunas aplicaciones específicas donde se requiere una transmisión confiable y de alta velocidad, especialmente en entornos industriales y comerciales. Los cables coaxiales de 50 ohmios, como el RG-58, son utilizados para conexiones de antenas Wi-Fi y sistemas especializados que requieren una mayor resistencia a las interferencias electromagnéticas. Aunque han surgido opciones de cableado alternativas, los cables coaxiales continúan siendo una elección sólida en muchas aplicaciones debido a su confiabilidad y capacidad para transmitir señales sin degradación de calidad a distancias moderadas.
