Todo proyecto de infraestructura tecnológica debe cumplir con normas de cableado estructurado, ya que estas definen los requisitos mínimos de calidad, seguridad y desempeño para una red empresarial. El cableado estructurado constituye la infraestructura fundamental para la transmisión de datos, voz y video en edificaciones modernas. Un sistema de cableado estructurado bien diseñado e instalado bajo estándares normativos garantiza un rendimiento óptimo, flexibilidad, escalabilidad y facilidad de gestión de las redes de comunicaciones. El cableado de red describe un medio físico organizado para conectar y transmitir datos entre dispositivos en una red. Es el núcleo de cualquier infraestructura de red, ya que facilita una comunicación y transmisión de información eficaz y fiable. El rendimiento de la red, en términos de mayor productividad, reducción de tiempos de inactividad y futura expansión, depende de la calidad del cableado de red. Esta guía busca ayudar a comprender por qué el cableado y un cableado de alta calidad son tan vitales en el ámbito empresarial.

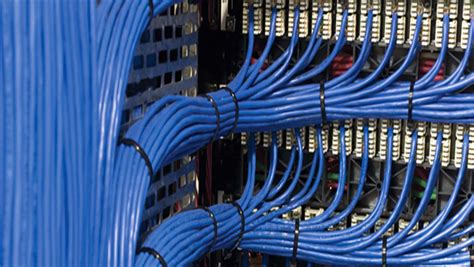

Fundamentos del Cableado Estructurado y su Importancia
El cableado estructurado es una solución organizada y estandarizada para conectar dispositivos como computadoras, impresoras, proyectores y puntos de acceso Wi-Fi dentro de una infraestructura. Cada computadora se conecta a un punto de red que va directamente hacia el patch panel y el switch, alojados en el rack de telecomunicaciones. Desde allí, también se conectan el proyector, la impresora y el Access Point. El cableado de red consiste en la instalación del cableado utilizado para la conexión y transferencia de datos entre computadoras, servidores, conmutadores y dispositivos periféricos dentro de un mismo sistema. El cableado de red es la base de cualquier red empresarial, ya que permite una transferencia fluida de datos desde dispositivos a servidores y sistemas. Un cableado de calidad garantiza operaciones comerciales ininterrumpidas al proporcionar conexiones fiables y facilitar las comunicaciones empresariales modernas.
En el cableado estructurado, la aplicación de normativas técnicas alinea el diseño, la instalación y la certificación con estándares reconocidos a nivel internacional. Las normas de cableado estructurado entregan un marco común para diseñar, instalar y verificar redes de cableado estructurado. También ayudan a prevenir errores comunes, como el uso de materiales no certificados, rutas de canalización mal diseñadas o empalmes fuera de especificación. Además, cumplir con estas normas facilita la validación de proyectos por terceros, mejora la trazabilidad técnica de la instalación y agrega valor en auditorías o entregas contractuales.
Estándares Internacionales y su Aplicación
La norma ISO/IEC 11801 define los requisitos generales para el diseño y funcionamiento de redes de telecomunicaciones. En Chile, no existe una normativa legal específica que regule la instalación de cableado estructurado. Sin embargo, una forma de garantizar la adherencia a los estándares es trabajar con proveedores que integren las normas de cableado estructurado.
En proyectos más complejos, se puede requerir un plan de parámetros de certificación de cableado estructurado, que incluya pruebas de campo, resultados de medición y trazabilidad por lote. La trazabilidad de los materiales es otro aspecto relevante. Cables, conectores y accesorios deben estar identificados con códigos visibles, fecha de fabricación y lote, para asegurar su origen y aplicar garantías en caso de fallas. En ese contexto, empresas como Transworld ofrecen catálogos con productos certificados, fichas técnicas por categoría y soporte técnico especializado.
Tipos de Cables y sus Características
El cableado de red es un método de transmisión de datos entre dispositivos dentro de una red. Garantiza una conexión fiable para el transporte de datos, protegiendo su integridad y manteniendo una latencia razonable. Los tipos de cable más comunes incluyen el par trenzado, el coaxial y la fibra óptica, que se utilizan a diferentes velocidades, distancias y niveles de interferencia.
Cable Coaxial
Un cable coaxial es un cable de red que transmite señales de datos, video y voz. Consta de un conductor central, una capa aislante, un blindaje metálico y un conector aislante exterior, que trabajan conjuntamente para reducir las interferencias y la degradación de la señal. Los cables coaxiales se utilizan ampliamente en redes de televisión por cable, conexiones a internet de banda ancha y sistemas de CCTV debido a su resistencia y capacidad para transportar señales de alta frecuencia a largas distancias.
Cable de Par Trenzado
La interferencia electromagnética (EMI) se reduce trenzando cables de cobre aislados en pares, formando cables de par trenzado.
- Par trenzado sin blindaje (UTP): Los cables UTP están desnudos y carecen de blindaje adicional, lo que los hace ligeros y económicos. Se utilizan frecuentemente en redes Ethernet, sistemas telefónicos y transferencia de datos en general.
- Par Trenzado Blindado (STP): Los cables STP tienen mayor blindaje que los cables UTP. Ambos tipos se utilizan ampliamente en redes debido a su bajo costo, adaptabilidad y facilidad de uso en los sistemas de comunicación. A pesar de los avances tecnológicos, el cableado de cobre se sigue utilizando debido a su valor económico.
Fibra Óptica
La excepcional capacidad de ancho de banda de los cables de fibra óptica los hace ideales para las redes de comunicación modernas, ya que transmiten datos a velocidades increíblemente altas. Los datos, en forma de señales luminosas, se transmiten a través de hilos de vidrio o plástico, lo que reduce considerablemente la pérdida de señal a distancia en comparación con los antiguos cables de cobre. Los cables de fibra óptica son igualmente eficaces frente a las interferencias electromagnéticas, garantizando un rendimiento fiable en entornos exigentes. Las redes troncales de internet, los centros de datos, las redes de telecomunicaciones y las aplicaciones que requieren conexiones de alta velocidad, como el streaming y la computación en la nube, son casos de uso común de los cables de fibra óptica. Los recientes avances tecnológicos en el cableado de fibra óptica se han orientado a aumentar la velocidad de transmisión de datos, mejorar la resistencia y simplificar la instalación. Desarrollos como las fibras insensibles a las curvaturas permiten mayor libertad durante la instalación en espacios reducidos sin afectar el rendimiento. Además, las mejoras en las fibras monomodo y multimodo permiten mayores distancias y capacidades de ancho de banda, lo que las hace aplicables a redes de alta velocidad. Cables de fibra preterminados también se han vuelto más populares gracias a su implementación más rápida y precisa, lo que reduce los errores durante la instalación.
Red de fibra vs cobre

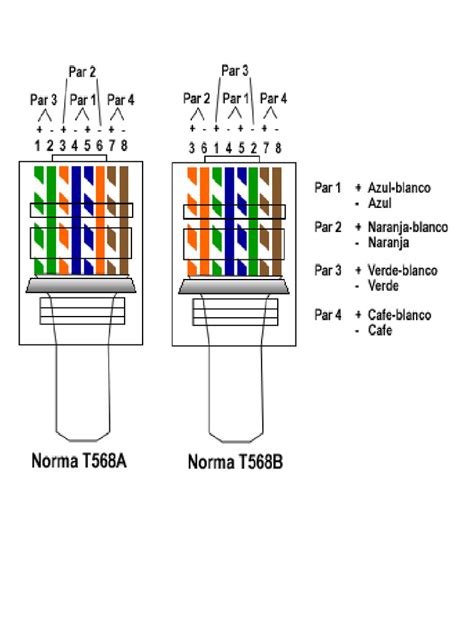

Normas T568A y T568B: El Orden de los Colores
El cableado estructurado para redes de computadoras tiene dos tipos de normas principales: la EIA/TIA-568A (T568A) y la EIA/TIA-568B (T568B). Estas normas se diferencian por el orden de los colores de los pares a seguir en el armado de los conectores RJ45.
La norma EIA-TIA 568 especifica:
- Requerimientos mínimos para cableado de telecomunicaciones dentro de un ambiente de oficina.
- Topología y distancias recomendadas.
- Parámetros de medios de comunicación que determinan el rendimiento.
- La vida productiva de los sistemas de telecomunicaciones por cable, por más de 10 años.
En la T568A y T568B, los cables de red se componen de cuatro pares de cables, cada uno de los cuales consta de un cable de color sólido y una franja del mismo color. Para la red Ethernet 10/100BASE-T, solo se utilizan dos pares de cables (naranja y verde). Los otros dos pares de cables (de color marrón y azul) se utilizan para otra aplicación de red Ethernet o para conexiones telefónicas.
La utilización de un cable directo o cruzado dependerá del tipo de conexión que se necesite. Para normalizar la disposición de cables, se utilizan estos dos estándares, el T568A y T568B, los cuales proporcionan esquemas de cableado para la terminación de los cables de red en enchufes, así como enchufes RJ45 de ocho posiciones.
Cable Directo vs. Cable Cruzado
- Cable Directo: En un cable directo, los colores de cada par de cable coinciden. Para el cable de red directo se aplica solo un estándar de cableado: ambos extremos del cable deben tener la misma dirección: T568A a T568A o T568B a T568B. Un cable de red directo se usa para conectar un ordenador a un núcleo de red como un enrutador.
- Cable Cruzado: Un cable de red cruzado es un tipo de cable Ethernet que se utiliza para conectar dispositivos de computación directamente. A diferencia de los cables de red directo, los cables cruzados utilizan dos estándares de cableado diferentes: un extremo usa el estándar de cableado T568A y el otro utiliza el estándar de cableado T568B (T568A a T568B). El cableado interno de los cables de red cruzados invierte las señales de transmisión y recepción. Este tipo de cable se usa con más frecuencia para conectar dos dispositivos del mismo tipo: por ejemplo, dos ordenadores (a través del controlador de interfaz de red) o dos switches entre sí.
Escenarios de Aplicación:
- PC a PC: Se necesita un cable cruzado para conectar dos PC directamente.
- PC a Switch: Se utiliza un cable directo, ya que el switch está diseñado para comunicarse entre dos computadoras y tiene un cruce innato.
- Switch a Switch: Se requiere un cable cruzado, ya que dos switches son dispositivos del mismo tipo.
En la actualidad, el cable directo es mucho más popular que el cable cruzado. Si quiere saber qué tipo de cables tiene, mire el orden de los colores dentro del conector RJ45. Si el orden de los cables es el mismo en ambos extremos, entonces tiene un cable directo. Si no es así, lo más probable es que sea un cable cruzado o que esté mal conectado.
Planificación y Diseño de Redes
Para determinar las necesidades de ancho de banda de una red, primero identifique a los usuarios y sus dispositivos que acceden a la red simultáneamente. Considere las aplicaciones utilizadas, como servicios en la nube, videoconferencias o transferencias de archivos de gran volumen, ya que requieren mayor ancho de banda. Intente proyectar los requisitos actuales, su previsión de crecimiento y la posible expansión futura para garantizar la flexibilidad. Por ejemplo, las redes básicas de navegación y correo electrónico requieren menos ancho de banda, mientras que las redes de streaming de alta definición o con gran carga de datos requieren una capacidad considerablemente mayor.
Una infraestructura de red eficiente y escalable requiere una planificación avanzada. El primer paso es analizar las necesidades de red de la organización, como las expectativas actuales y futuras de usuarios, dispositivos y carga de datos. En cuanto a los estándares del sector, se recomienda utilizar Ethernet gigabit o multigigabit en entornos que requieren…

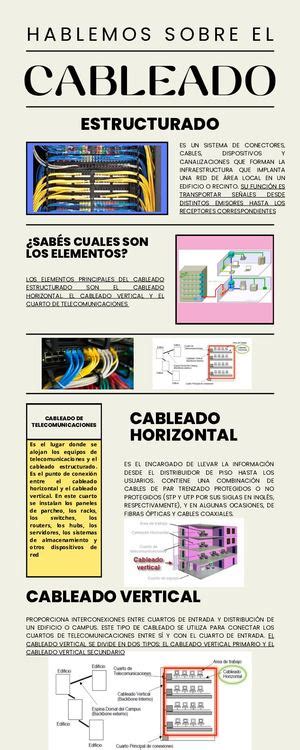

Cableado de Emplazamiento, Edificios y Planta
En la EN 50173-5 y el estándar ISO de aplicación mundial (ISO/IEC 11801), la estructuración del cableado se efectúa a través de jerarquías. Cada nivel de esta jerarquía la conforman grupos unidos topológica y administrativamente. La base del cableado estructurado de redes la constituyen estructuras en estrella en las que también se pueden incorporar fácilmente otras topologías, como las topologías en forma de anillo, de árbol o de bus. Gracias al cableado en forma de estrella, también soporta los requisitos de las modernas redes conmutadas.
Cada área del cableado se divide en:
- Cableado de emplazamiento (cableado primario): Conecta los edificios del campus.
- Cableado de edificios (cableado secundario): Conecta las diferentes plantas dentro de un edificio.
- Cableado de planta (cableado terciario): Conecta los distribuidores o conmutadores de planta con las cajas de empalme de los diferentes espacios de una planta.
Además, para cada área de cableado se definen las longitudes máximas admisibles de los cables y otros requisitos de calidad. El punto de terminación de red para el usuario lo forman las tomas de red, que pueden instalarse de maneras diversas. Lo más común es instalarlas en conductos de cables, en paredes y entornos de anchos de banda. Como en el caso de los cables de cobre, para la fibra óptica también existe una normativa que define las características y el tipo de los conectores.
Desempeño, Mantenimiento y Certificación
Los sistemas de cableado estructurado ofrecen la capacidad de adaptarse y cambiar, a la vez que permiten una expansión futura flexible. Se estima que el cableado estructurado reduce los costos de mantenimiento hasta en un treinta por ciento y el tiempo de inactividad en un cincuenta por ciento, una ventaja notable del cableado de red. Una gestión de cables fiable, que incluye paneles de conexión y bandejas de cables etiquetados, también facilita la gestión de las crecientes necesidades de la organización. Estas medidas reducen el tiempo de resolución hasta en un 40 %, a la vez que facilitan la resolución de problemas. Una buena gestión del cableado mantiene una red ordenada, fiable y ampliable, a la vez que permite soluciones personalizadas para satisfacer requisitos específicos.
Probar y certificar un sistema de cableado instalado es esencial para el rendimiento y la fiabilidad óptimos de la infraestructura de red. Los comprobadores de cables de última generación evalúan la atenuación, la diafonía y la pérdida de retorno. Gracias a los avances tecnológicos, ahora es posible realizar mediciones más precisas y automatizadas. Por ejemplo, el cableado de categoría 6A y superior debe comprobarse para detectar diafonía exógena, una interferencia entre cables que pone en peligro las transferencias de datos a alta velocidad. Según los parámetros de referencia del sector, una certificación adecuada y correcta reduce los fallos de implementación hasta en un 30 %, lo que a la larga reduce el tiempo y los costes. Además, los informes detallados que documentan la telemetría son útiles para la resolución de problemas y las actualizaciones.
Consideraciones Ambientales y Costo-Beneficio
Elementos como la temperatura, la humedad y las barreras físicas pueden afectar significativamente el rendimiento del cableado de red. Por lo tanto, seleccionar el tipo de cable adecuado es crucial. Por ejemplo, algunos materiales pueden sobrecalentarse mientras que otros pueden ser demasiado fríos, lo que puede dañar el aislamiento del cable. Además, la humedad alta puede corroer los materiales mal protegidos. Asimismo, la interferencia electromagnética (EMI) de la línea eléctrica o la maquinaria pesada también pueden interrumpir la transmisión de la señal. Estos riesgos se pueden mitigar seleccionando cables con un blindaje adecuado, utilizando materiales resistentes a la intemperie para instalaciones exteriores y manteniendo una distancia segura de las fuentes de interferencia electromagnética.
Al evaluar el costo, recuerde considerar tanto la inversión inicial como la rentabilidad potencial al instalar una red. A menudo, los componentes que se someten a un apantallamiento más allá del esencial, como los cables, cuestan más inicialmente, pero ofrecen un valor añadido a largo plazo. Esto se debe a su menor mantenimiento gracias a su mayor durabilidad, mejor protección contra interferencias y un menor coste total de refuerzo. Además, deben examinarse los requisitos de capacidad junto con los escenarios de uso. Los cables Ethernet Cat 6 superan a otros a un menor costo para redes sencillas con demandas mínimas. Sin embargo, para redes empresariales a gran escala, los estándares Cat 6a o Cat 7 son una inversión valiosa debido a su capacidad para superar velocidades de datos elevadas. Las investigaciones sugieren que, si bien las tecnologías avanzadas y los materiales de primera calidad tienen un precio más alto debido a los supuestos costos iniciales del 20-30%, se sabe que prolongan la vida útil del cable Ethernet, minimizan el tiempo de inactividad y mejoran la rentabilidad.
Cables Cat6 y Cat6A: El Estándar Moderno
Dado que los cables Cat6 y Cat6A son fundamentales para la infraestructura de red moderna, sus características de rendimiento satisfacen sin duda los requisitos de transmisión de datos a alta velocidad. Las velocidades de datos de los cables Cat6 alcanzan hasta 1 Gbps por cada 100 metros y cuentan con un excelente soporte, ya que están diseñados para operar a una frecuencia de 250 MHz, lo que los convierte en la opción ideal para redes pequeñas y medianas. No es de extrañar que este tipo de cable sea el preferido para el cableado de datos.
Al aumentar la velocidad máxima de datos a 10 Gbps para la misma distancia y añadir 500 MHz de ancho de banda de frecuencia compatible, las capacidades de los cables Cat6A van aún más allá. Al igual que los cables Cat6A, también están diseñados para empresas más avanzadas. Se ha observado un aumento en el uso de Cat6A a medida que las organizaciones actualizan sus redes para admitir nuevas tecnologías, como Wi-Fi 6 y 6E, que dependen de sistemas de cableado de mayor rendimiento. Las tendencias recientes muestran que el crecimiento en el suministro de cables Cat6A en los mercados empresarial e industrial se debe a la venta de refrigeradores para facilitar la gestión de las futuras cargas de datos previstas. Implementar cableado avanzado como Cat6A es un paso razonable para asegurar el futuro de su red. Los cables Cat6A son compatibles con mayores anchos de banda y una transmisión de datos más rápida, lo que los hace ventajosos con los desarrollos modernos y futuros, como Wi-Fi 6/6E y aplicaciones de 10 Gbps. Su blindaje mejorado reduce las interferencias, garantizando un rendimiento confiable en entornos industriales de alta densidad. Las empresas que adoptan Cat6A hoy pueden reducir costosas actualizaciones en el futuro y aún tener la flexibilidad de escalar ante el crecimiento de la demanda de la red.
Solución de Problemas y Soporte Profesional
Los problemas de conectividad en el cableado de red se deben principalmente a terminaciones defectuosas, cortes en los cables de red e interferencias electromagnéticas (EMI). La solución de problemas comienza con una inspección visual del cableado para detectar desgastes y conexiones sueltas. Utilice un comprobador de cables para comprobar la continuidad, cortocircuitos y circuitos abiertos. Asegúrese de que los conectores tengan la terminación correcta y sean del tipo correcto. Si la EMI forma parte del problema, compruebe que el blindaje sea adecuado y que se mantengan las distancias requeridas de los cables de alimentación y otras interferencias. Finalmente, revise la configuración de los dispositivos de red para detectar posibles problemas de control de software y configuraciones incorrectas.
El cableado de red puede verse afectado por la interrupción de la transmisión de datos, denominada interferencia electromagnética (EMI). Como medida preventiva, los cables de par trenzado blindados o de fibra óptica son menos susceptibles a las interferencias. Todos los cables blindados deben estar correctamente conectados a tierra, y los cables de red no deben tenderse paralelos a líneas eléctricas ni cerca de equipos de alta frecuencia.
Se debe buscar ayuda profesional cuando la resolución de problemas persistente, la complejidad de la red y las capacidades internas se han visto superadas. Las situaciones que implican actualizaciones importantes de la red o detalles especializados, como la fibra óptica, pueden requerir asistencia profesional.
