Modbus Leer por Ethernet: Una Guía Completa para la Comunicación Industrial

El protocolo Modbus, una piedra angular en el mundo de la automatización industrial, sigue siendo un método fundamental para la transmisión de información entre dispositivos electrónicos. Su diseño, centrado en la comunicación maestro-esclavo, permite que un dispositivo principal (maestro) dirija solicitudes a otros dispositivos (esclavos), que a su vez responden con los datos solicitados. Esta simplicidad y versatilidad han consolidado a Modbus como el protocolo preferido por muchos fabricantes de Controladores Lógicos Programables (PLCs) y otros equipos industriales. En la era del Internet de las Cosas Industrial (IIoT), Modbus actúa como un puente esencial, conectando la maquinaria tradicional con las tecnologías de la información modernas, especialmente a través de su implementación en redes Ethernet.

Fundamentos del Protocolo Modbus

Desarrollado originalmente por Modicon (ahora Schneider Electric) con el objetivo primordial de facilitar la comunicación entre sus propios PLCs, Modbus se ha expandido hasta convertirse en un estándar abierto y de uso gratuito. Su estructura de mensajería se basa en un modelo maestro-esclavo, donde el maestro inicia la comunicación enviando solicitudes que los esclavos deben procesar y responder. Cada dispositivo esclavo posee una dirección de identificación única, permitiendo al maestro interactuar con ellos de forma individual o colectiva.

La comunicación Modbus se estructura en torno a dos unidades de datos principales: la Unidad de Datos de Aplicación (ADU) y la Unidad de Datos de Protocolo (PDU). La ADU es la estructura completa de la transacción Modbus, mientras que la PDU contiene la información específica de la solicitud o respuesta, incluyendo direcciones de dispositivo, códigos de función y los datos relevantes.

Un paquete Modbus típico, especialmente en la comunicación serie, incluye varios campos esenciales:

• Dirección del esclavo (Address Field): Identifica inequívocamente al dispositivo esclavo o servidor al que se dirige el mensaje.
• Código de función (Function Code): Especifica la acción que se desea realizar, como leer registros, escribir datos o ejecutar diagnósticos.
• Campo de datos (Data Field): Contiene la información necesaria para la operación solicitada, como la dirección del registro a leer o los datos a escribir.
• Comprobación de errores (Error Check Field): En protocolos como Modbus RTU, se utiliza un código de verificación de errores, como la suma de comprobación de redundancia cíclica (CRC), para asegurar la integridad de los datos transmitidos.

Variantes de Modbus: Serie y Ethernet

El protocolo Modbus se clasifica en dos tipos principales según el estándar de comunicación utilizado: comunicación serie y comunicación por Ethernet.

Modbus Serie (RTU y ASCII)

En las redes serie, como las que utilizan interfaces RS-232 o RS-485, los mensajes Modbus se transmiten directamente sobre el medio físico. Las dos variantes más comunes son:

• Modbus RTU (Remote Terminal Unit): Esta variante muestra los datos en una vista binaria compacta, lo que la hace muy eficiente en términos de ancho de banda. Para asegurar la integridad de la información, RTU comprueba los errores siguiendo los comandos con una suma de comprobación de redundancia cíclica (CRC). Los bytes se envían consecutivamente sin espacios entre ellos, con un intervalo de 3.5 caracteres entre mensajes que actúa como delimitador, señalando el inicio de un nuevo mensaje.
• Modbus ASCII: Utiliza caracteres ASCII como protocolos de comunicación. Si bien es más legible para los humanos, es menos eficiente que RTU en cuanto a la velocidad de transmisión.

La configuración de Modbus RTU implica la definición de parámetros cruciales como la dirección Modbus del dispositivo esclavo (por ejemplo, la dirección 1 para un caudalímetro) y la tasa de baudios, que determina la velocidad de transmisión de datos. La comunicación se establece cuando un dispositivo maestro, como un PLC, configura las funciones maestras Modbus adecuadas y especifica los datos que necesita leer de los esclavos. Por ejemplo, un caudalímetro puede transmitir datos a un PLC a través de una interfaz RS485, y el PLC lee estos datos utilizando el protocolo Modbus RTU.

Modbus TCP/IP

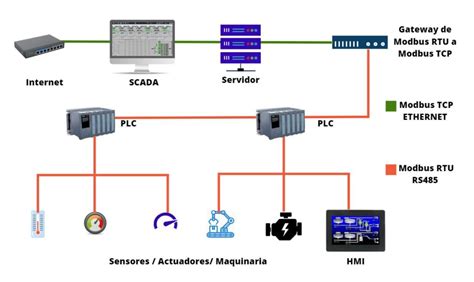

En las redes Ethernet, los mensajes Modbus se encapsulan dentro de paquetes TCP/IP, transmitiéndose a través de la red Ethernet. Esta implementación, conocida como Modbus TCP/IP, permite que el protocolo Modbus opere en redes IP, facilitando el intercambio de datos entre dispositivos a través de estas redes. A diferencia de Modbus serie, Modbus TCP no requiere un campo de verificación de errores CRC en cada mensaje, ya que la propia capa TCP se encarga de la verificación de errores.

La comunicación Modbus TCP/IP utiliza la pila de protocolos TCP/IP, empleando Ethernet como capa física. Esto permite la comunicación entre dispositivos a través de conexiones TCP, haciendo posible la monitorización remota del estado de producción y la generación automática de informes.

Lectura de Datos con Modbus por Ethernet

La aplicación "Modbus leer por Ethernet" se refiere a la capacidad de un dispositivo maestro para solicitar y recibir datos de dispositivos esclavos a través de una red Ethernet utilizando el protocolo Modbus TCP/IP. Este proceso implica la configuración adecuada tanto del maestro como de los esclavos, así como la comprensión de cómo se estructuran las solicitudes y respuestas.

Un aspecto fundamental en la lectura de datos Modbus es la forma en que se direccionan los registros. El formato Modicon, un estándar de facto en la industria, especifica rangos de direcciones asociados a tipos de registros específicos. Por ejemplo:

• Registros de Retención (Holding Registers): Accesibles mediante el código de función 03, estos registros corresponden al rango de direcciones 40001-49999. Cuando un usuario ingresa una dirección como 40005, Modbus reconoce automáticamente que esta dirección pertenece a los Registros de Retención.
• Registros de Entrada (Input Registers): Generalmente asociados con el código de función 04 y un rango de direcciones diferente, típicamente 30001-39999.

La pregunta recurrente sobre por qué se suma 40001 o 30001 a la dirección Modbus y si esto elimina la necesidad de especificar el código de función se relaciona con la convención de direccionamiento. Al utilizar estas direcciones base (4xxxx para Holding Registers, 3xxxx para Input Registers), el dispositivo maestro infiere implícitamente el código de función deseado (03 para leer Holding Registers, 04 para leer Input Registers). Por lo tanto, al especificar la dirección 40001, se está indicando al maestro que se desea leer un Holding Register a partir de la dirección base.

La secuencia de códigos que un usuario o software debe ingresar para leer registros típicamente incluye: la dirección del esclavo, el código de función deseado, la dirección del registro de inicio, el número de registros a leer y, en el caso de Modbus serie, un código de verificación CRC. Al recibir esta secuencia, el maestro Modbus la analiza para determinar la operación a realizar en el esclavo objetivo.

Herramientas y Aplicaciones para Modbus

Para facilitar la configuración, diagnóstico y monitorización de dispositivos Modbus, existen diversas herramientas y aplicaciones de software.

Modbus Viewer

Modbus Viewer es una aplicación diseñada para ingenieros y técnicos que trabajan con el protocolo Modbus. Permite la conexión a dispositivos Modbus TCP y RTU, la lectura de registros y el diagnóstico de problemas. Sus características incluyen:

• Soporte universal: Compatible con Modbus TCP (vía Wi-Fi/Ethernet) y Modbus RTU (vía RS-485, USB y adaptadores Bluetooth SPP), además de soportar Modbus RTU sobre TCP.
• Interfaz intuitiva: Permite crear y guardar configuraciones de proyectos para un acceso rápido.
• Monitoreo en tiempo real: Muestra valores de registros y bits en tiempo real, con capacidad de grabación de datos.
• Visualización gráfica y exportación: Permite la visualización dinámica de datos y la exportación a archivos CSV.
• Control total: Capacidad para leer y escribir Holding Registers, Input Registers, Coils y Discrete Inputs.
• Manejo de datos: Soporte para datos de 32 y 64 bits, con signo, Float y configuración de multiplicadores.
• Formatos de visualización: Permite ver valores en formato DEC, HEX y BIN.
• Panel de control HMI (Dashboard) integrado: Facilita la visualización de datos mediante mosaicos personalizables, con configuración de nombres de variables, unidades de medida y reglas de redondeo.
• Sniffer Modbus RTU e Inspector detallado: Permite interceptar y analizar el intercambio de datos en la red en tiempo real, ofreciendo un desglose detallado de cada paquete.

Otras Herramientas de Software

Existen diversas aplicaciones que simulan maestros o esclavos Modbus, o que facilitan la interacción con el protocolo:

• Modbus over IP: Esta utilidad permite trabajar con hasta 500 dispositivos Modbus remotos simultáneamente y puede ejecutarse en segundo plano como un servicio.
• Modbus to Ethernet Connector: Disponible para Windows y Linux, facilita la integración de dispositivos Modbus en redes Ethernet.
• QModMaster: Una aplicación basada en QT que simula un maestro Modbus.
• SimplyModbusMaster: Permite simular un Maestro Modbus RTU o Modbus ASCII.
• Modbus RTU Slave y Modbus ASCII Slave Software: Actúa como un esclavo Modbus, supervisando las solicitudes del maestro.
• Modbus Poll: Cuenta con una interfaz de varios documentos y simula un maestro Modbus, siendo útil para el desarrollo de dispositivos esclavos.
• Software de monitoreo: Algunas aplicaciones permiten monitorear varios esclavos Modbus y/o áreas de datos simultáneamente.

Aplicaciones del Protocolo Modbus

La versatilidad y simplicidad del protocolo Modbus lo hacen adecuado para una amplia gama de aplicaciones en diversos sectores:

Automatización Industrial

En sistemas de automatización industrial, Modbus es fundamental para conectar PLCs, sensores, actuadores y otros dispositivos. Permite la recolección, transmisión y procesamiento de datos, posibilitando la monitorización remota, el diagnóstico de fallas y el ajuste de parámetros de los equipos.

Edificios Inteligentes

En el ámbito de los edificios inteligentes, Modbus facilita la interconexión de sistemas de automatización de edificios, como sistemas de aire acondicionado, iluminación y seguridad. Esto permite la gestión centralizada, la optimización del consumo energético y el control del confort de los ocupantes.

Gestión de Energía

En sistemas de gestión de energía, Modbus se utiliza para conectar dispositivos de medición (contadores de electricidad, agua, gas) con servidores de sistemas de gestión. Esto posibilita la recolección en tiempo real de datos energéticos, el análisis de patrones de uso y la optimización de la eficiencia energética.

Conversión de Protocolos

En escenarios donde se requiere integrar dispositivos con diferentes protocolos de comunicación, existen conversores como el EGW1-IA3-EIP-MB. Este dispositivo integra la comunicación entre EtherNet/IP y Modbus serie y TCP. Como maestro Modbus serie, es capaz de recopilar datos de esclavos conectados a través de puertos RS232/RS485/RS422 y Ethernet, almacenando estos valores en un mapa de datos. Estos datos recopilados pueden ser posteriormente convertidos por un gateway a otros protocolos o capas físicas (como Wi-Fi) y transmitidos por Ethernet a un servidor remoto para su almacenamiento en la nube, habilitando así la supervisión remota y la generación automática de informes.

Ventajas y Desventajas

El protocolo Modbus ofrece varias ventajas significativas:

• Facilidad de Uso: Su formato de mensaje es sencillo y directo, lo que facilita su implementación y depuración.
• Fuerte Escalabilidad: Soporta múltiples capas físicas (puertos serie, TCP/IP) y métodos de transmisión, permitiendo configuraciones flexibles.
• Amplia Aplicabilidad: Se ha convertido en un estándar de facto en la industria, con un amplio apoyo y aplicación.

Sin embargo, también presenta algunas desventajas:

• Baja Velocidad: Comparado con protocolos de comunicación más modernos y de alta velocidad, Modbus tiene una tasa de transferencia de datos más baja, lo que puede ser una limitación para aplicaciones con requisitos de tiempo real muy estrictos.
• Insuficiencia de Seguridad: El protocolo Modbus en sí mismo carece de mecanismos de encriptación y autenticación robustos, lo que lo hace vulnerable a ataques y manipulación de datos. En aplicaciones críticas, es necesario implementar medidas de seguridad adicionales.

A pesar de estas limitaciones, la simplicidad, la rentabilidad y la amplia compatibilidad de Modbus continúan asegurando su relevancia en el panorama de la comunicación industrial, especialmente en su variante Modbus TCP/IP para aplicaciones de lectura por Ethernet.
