La correcta instalación de sistemas de videovigilancia es fundamental para garantizar su eficacia y durabilidad. Uno de los aspectos más críticos en la configuración de un circuito cerrado de televisión (CCTV) es la conexión de las cámaras al grabador. Tradicionalmente, se han empleado cables coaxiales y cables de par trenzado no apantallado (UTP). Mientras que el cable coaxial ofrece una calidad de señal superior y un mayor alcance, presenta desventajas como un coste más elevado y una rigidez que dificulta su manejo. Por otro lado, el cable UTP emerge como una alternativa más económica y flexible, aunque su implementación requiere una comprensión detallada de los principios de transmisión de datos desbalanceada y balanceada, así como la correcta selección y manipulación de sus componentes.
Transmisión de Señales: Desbalanceada vs. Balanceada
Para comprender la importancia del empalmado y la conexión de cables UTP en sistemas de seguridad, es esencial diferenciar entre los dos modos principales de transmisión de señales: desbalanceada y balanceada.
En una transmisión desbalanceada, la señal viaja a través de un conductor central, mientras que una malla o blindaje circundante actúa como referencia a tierra, protegiendo la señal de interferencias externas. En el contexto de los cables coaxiales, la señal de video proveniente del núcleo central de la cámara CCTV se representa típicamente en tono amarillo, y la cobertura exterior, conectada a tierra, se visualiza en color celeste. Este método es sencillo pero más susceptible a la captación de ruido en distancias largas.
Por el contrario, la transmisión balanceada ofrece una mayor inmunidad al ruido. En este sistema, la señal original se duplica, pero una de las copias se invierte en polaridad. Ambas señales se transmiten por conductores separados. Al llegar al receptor, las señales se vuelven a combinar. Cualquier interferencia o ruido electromagnético que afecte a ambos conductores de manera similar se cancelará mutuamente durante el proceso de reconstrucción de la señal original. Esta técnica es intrínseca al funcionamiento de los baluns y es clave para la transmisión de video de alta calidad a través de cables UTP. Los osciloscopios han demostrado que las señales salientes de un balun para CCTV, tras ser conectadas a una cámara de seguridad, presentan simetría, lo que confirma una transmisión balanceada efectiva.
El Rol Crucial del Balun en la Transmisión UTP

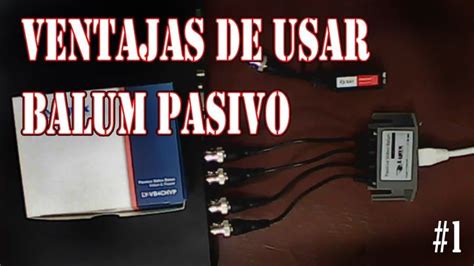

Los baluns (balanceador-desbalanceador) son dispositivos esenciales en la conexión de cámaras de seguridad a través de cables UTP. Su función principal es actuar como adaptadores, convirtiendo la señal de video desbalanceada que emiten las cámaras (y que típicamente se transmite por cable coaxial) en una señal balanceada compatible con la transmisión a través de cables UTP. Los baluns modernos están diseñados para operar eficientemente en un amplio rango de frecuencias, ofreciendo resultados óptimos dentro de las frecuencias para las que fueron específicamente diseñados.
Además de la conversión de señales, los baluns desempeñan un papel vital en la minimización de pérdidas de señal, especialmente en escenarios desafiantes como tendidos de cable extensos o el uso de cables de menor calidad. Otro aspecto fundamental de su función es el ajuste de la impedancia. Los cables coaxiales suelen tener una impedancia de 75 ohmios, mientras que los cables UTP presentan una impedancia de 100 ohmios. Los baluns actúan como un puente entre estas dos impedancias, evitando así pérdidas de señal significativas que de otro modo ocurrirían.
La integridad del cableado es un factor no negociable para el rendimiento óptimo de los baluns. Cualquier daño físico, como dobleces pronunciados, aplastamientos o el uso de conectores de baja calidad, puede degradar severamente la transmisión de la señal. Una instalación defectuosa, donde la malla del cable coaxial no se conecta correctamente a tierra, puede generar problemas evidentes en la visualización, como señales espejo detectadas por equipos de diagnóstico y que pueden ser motivo de rechazo en el servicio técnico.

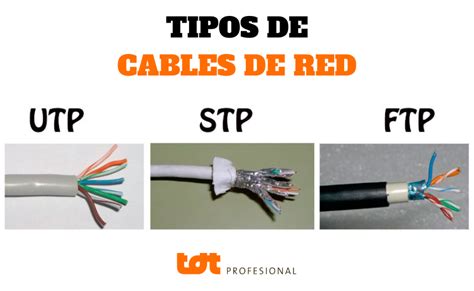

Selección y Preparación del Cableado UTP
La elección del tipo de cable UTP adecuado es un factor determinante en la calidad y el coste de la instalación de CCTV. Si bien ambos tipos de cable (coaxial y UTP) requieren la inserción de elementos adaptadores para balancear la línea de transmisión y ajustar impedancias, el UTP ofrece ventajas claras en términos de coste y flexibilidad.
Para aplicaciones de CCTV, la categoría del cable UTP es de suma importancia:
Categoría 3 (CAT3): Conocido también como cable telefónico, este tipo de cable puede soportar transmisiones de hasta 16 MHz. Si bien es adecuado para señales analógicas básicas, no se recomienda para sistemas de alta definición como HDCVI 720P debido a su limitada capacidad de frecuencia.
Categorías 5 y 6 (CAT5, CAT5e, CAT6, CAT6a): Estos cables son significativamente más capaces y pueden manejar transmisiones de mayor ancho de banda, como las requeridas para Full HD 1080P HDCVI. Son la opción ideal para la mayoría de las instalaciones de CCTV modernas. El calibre del cableado en Cat 6 y 6a, típicamente de calibre 23 AWG, es más grueso que en Cat 5, lo que requiere el uso de conectores RJ45 específicos para este calibre.
En cuanto a la identificación de los cables, es común encontrar cables de color naranja destinados a la transmisión de video en CCTV, supuestamente por su menor longitud y resistencia al ruido. Los cables restantes en un mismo paquete UTP suelen ser utilizados para la transmisión de corriente continua para alimentar las cámaras.
Es imperativo optar por cables UTP fabricados con 100% cobre en lugar de aleaciones de aluminio-cobre (CCA) o aluminio puro. El cobre ofrece una menor resistencia eléctrica, lo que se traduce en una mejor calidad de señal y menor atenuación, especialmente en largas distancias. Además, el cobre es más resistente a la humedad y a los dobleces, asegurando una mayor durabilidad y fiabilidad de la instalación.

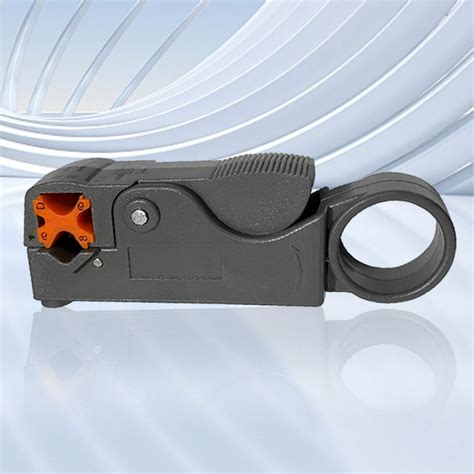

La preparación del cable UTP para la instalación es un proceso que requiere precisión. Se inicia pelando cuidadosamente la cubierta exterior de PVC del cable, utilizando herramientas como un cartonero o un pelacables UTP, para no dañar los hilos interiores. Se debe dejar suficiente longitud de cable para realizar las conexiones en ambos extremos: uno para el grabador y la fuente de poder, y el otro para la cámara. En el extremo destinado a la cámara, se suele cortar el forro unos 15 a 20 centímetros.
Técnicas de Empalmado y Conexión
El empalmado de cables UTP para cámaras de seguridad es una tarea que, si se realiza correctamente, garantiza una conexión segura y confiable. Los pasos clave incluyen la preparación adecuada de los cables, la correcta unión de los conductores y el aislamiento de los empalmes.
Preparación de los Cables: Asegúrese de que los extremos de los cables a empalmar estén limpios, sin daños y correctamente pelados. Utilice un pelacables UTP para retirar aproximadamente 3 centímetros de la cubierta exterior de PVC, teniendo cuidado de no cortar o dañar los hilos interiores. Los hilos deben quedar expuestos lo suficiente para ser manipulados.
Identificación y Emparejamiento de Conductores: Los cables UTP constan de cuatro pares trenzados (ocho hilos en total). Para la transmisión de video, generalmente se utilizan uno o dos pares. Es crucial identificar correctamente qué pares se destinarán a la señal de video y cuáles, si los hay, a la alimentación. En la conexión con baluns, se sigue una disposición específica de colores. Se insertan los baluns en cada extremo del cable naranja, utilizando el color sólido para el positivo y el color con blanco para el negativo. Es fundamental seguir la disposición de los colores al juntar los cables: colores sólidos con colores sólidos y colores con blanco con colores con blanco. Esto asegura que el trenzado de los cables funcione correctamente para cancelar el campo electromagnético.
Conexión de los Cables:

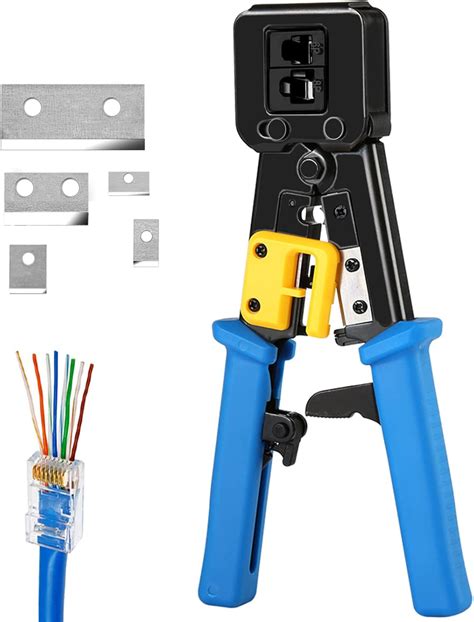

- Conectores RJ45: Para terminaciones directas en grabadores o equipos de red, se utilizan conectores RJ45. El cableado UTP sigue estándares específicos para la asignación de pines, siendo T568A y T568B los más comunes. El estándar T568B es el más utilizado en la mayoría de las instalaciones de red. Al crimpar un conector RJ45, los hilos deben estar ordenados según el estándar elegido, asegurándose de que toquen el fondo del conector. Luego, se introduce la clavija RJ45 en la ranura de la herramienta de crimpado (crimpadora) y se aprieta firmemente hasta escuchar un "click".
- Herramienta de Inserción o Ponchadora (Punch Down): En patch panels o jacks keystone, se utiliza una herramienta de inserción o ponchadora. Esta herramienta introduce los hilos en las ranuras correspondientes y corta el exceso de conductor en un solo paso. El extremo puntiagudo de la herramienta debe orientarse hacia el exterior. Se presiona hacia abajo hasta escuchar un "click" y ver el desprendimiento del conductor sobrante. Este proceso se repite para cada uno de los hilos, y luego se coloca la tapa del conector para protegerlos y asegurar la conexión.
- Conectores de Empalme: Para unir cables o realizar reparaciones, se pueden utilizar diversos tipos de conectores de empalme, como conectores de torsión, de compresión o de crimpado. Es importante seleccionar conectores adecuados para el tipo de cable y el entorno de instalación. Algunos conectores están diseñados para ser resistentes al agua y a la intemperie, lo cual es crucial para cámaras exteriores.
Aislamiento de los Empalmes: Una vez que los cables están empalmados y conectados, es fundamental aislar adecuadamente las uniones para protegerlas de la humedad, el polvo y el contacto accidental. Se pueden utilizar cinta aislante de alta calidad, fundas termocontraíbles o conectores de empalme herméticos. Es especialmente importante aislar las partes metálicas expuestas, preferiblemente con funda termocontraíble, incluso si las conexiones están dentro de una caja estanca.
Consideraciones Adicionales para una Instalación Profesional
Más allá de las técnicas de empalmado, existen otros factores que contribuyen a una instalación de CCTV exitosa y duradera.
Verificación de la Conexión: Antes de dar por finalizada la instalación, es crucial verificar el funcionamiento de los cables. Se puede emplear un tester de cables UTP conectando un extremo a la central y el otro a la parte del tester que cierra el circuito. Al encender el tester, las luces indicarán si el cableado está correctamente realizado según el estándar empleado (por ejemplo, para T568B, algunas luces se encenderán de forma alternada, como 1/3 y 2/6).
Alimentación de las Cámaras: En la mayoría de las instalaciones, la fuente de poder se ubica cerca del grabador. Sin embargo, las pérdidas de voltaje en cables largos o de mala calidad pueden afectar el rendimiento de la cámara. Es recomendable medir el voltaje que recibe la cámara. Esto se puede hacer utilizando un splitter de 2DC y un conector DC hembra. Este método permite mediciones fáciles debido a la baja pérdida en el cable DC y la conexión en paralelo. El conector se puede conectar y desconectar fácilmente para realizar las mediciones.
Normativas y Seguridad: Es fundamental asegurarse de que la instalación eléctrica cumpla con las normativas locales vigentes, como las establecidas por la Superintendencia de Electricidad y Combustibles. Además, conectar el grabador y la fuente de alimentación a tierra utilizando el tornillo correspondiente es una medida de seguridad esencial.
Conectores Especializados:
- Patch Panel: Un punto de terminación para el cableado de red que generalmente se instala en un rack. Proporciona puertos de red donde se conectan diversos dispositivos, facilitando la organización y gestión del cableado.
- Conectores Prensaestopas: Cuando una cámara se instala a la intemperie o en ambientes hostiles, se utilizan conectores prensaestopas. Estos conectores protegen los conductores internos del cable y la pieza de terminación de la humedad, el polvo y los impactos.
Etiquetado Duradero: Etiquetar el cable en ambos extremos de forma duradera con descripciones claras (por ejemplo, "Pasillo 1 CH4 HCVR2") es una práctica que facilita la identificación y el mantenimiento futuro. Utilizar métodos como escribir en papel y cubrirlo con cinta adhesiva transparente garantiza la legibilidad a largo plazo.
Cómo (CRIMPAR) conectores RJ45 cat 6 y cable UTP TODOS los formatos
La elección entre diferentes tipos de cables coaxiales como RG59 (económico, altas pérdidas, bajas frecuencias), RG6 (más rígido, adecuado para TV por cable) y RG11 (más grueso, menos pérdidas, altas frecuencias, pero costoso y rígido) también influye en la decisión final, pero la tendencia se inclina hacia el UTP por su versatilidad y coste-efectividad, siempre y cuando se empleen los adaptadores y técnicas de instalación adecuadas. La correcta manipulación del cableado UTP, desde la selección del material hasta el último empalme, es la clave para una instalación de videovigilancia robusta y confiable.
