La comunicación por radio VHF en el ámbito marítimo es un componente crucial para la seguridad y la eficiencia. Sin embargo, la efectividad de estas comunicaciones, particularmente en lo que respecta al alcance, a menudo genera interrogantes y debates entre los usuarios. Una pregunta recurrente se centra en la importancia de la altura de la antena frente a la potencia del transmisor, y específicamente, en la configuración óptima de una antena VHF de 5/8 de onda.
La Dualidad entre Altura y Potencia en las Comunicaciones VHF
En el mundo de las radiocomunicaciones, tanto la potencia del transmisor como las características de la antena juegan un papel fundamental en la determinación del alcance de una señal. Sin embargo, cuando se trata de frecuencias VHF (Very High Frequency), la altura de la antena adquiere una relevancia particular debido a la naturaleza de la propagación de estas ondas.
La propagación de las ondas VHF está fuertemente influenciada por la curvatura terrestre. A diferencia de las ondas de baja frecuencia que pueden seguir la curvatura de la Tierra o ser reflejadas por la ionosfera, las ondas VHF tienden a viajar en línea recta (propagación por línea de vista). Esto significa que, para extender el alcance de la comunicación, es esencial elevar la antena lo más posible para "ver" más allá del horizonte.
La información recopilada de diversas fuentes y discusiones en foros de internet subraya esta premisa: "cuanto más alto mejor". Si bien la potencia del transmisor es un factor, su impacto en el alcance se ve significativamente limitado si la antena está a baja altura y obstruida. Una antena portátil, por ejemplo, con su baja altura y a menudo menor potencia, puede tener un alcance muy limitado, siendo confiable principalmente para comunicaciones dentro del puerto o con embarcaciones muy próximas. Las estimaciones sugieren que una emisora portátil podría no superar las 2 millas náuticas con garantías, limitando su utilidad a comunicaciones dentro de la propia embarcación o con otras cercanas.
El concepto de "equilibrio entre los diversos componentes" es clave. Una antena alta, despejada, con bastante ganancia y con una Relación de Onda Estacionaria (ROE) lo más cercana posible a 1:1, trabaja en conjunto para optimizar la transmisión y recepción. Sin embargo, el factor "altura" emerge como un multiplicador significativo del alcance potencial.

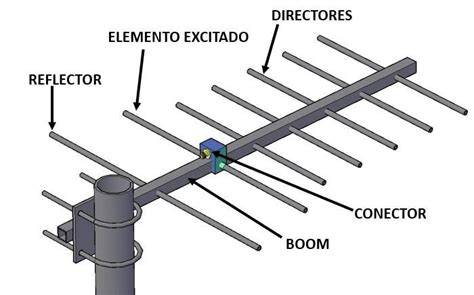

Comprendiendo la Antena VHF 5/8 de Onda
El término "5/8 de onda" se refiere a la longitud del elemento radiante de la antena, que es aproximadamente el 62.5% de la longitud de onda de la frecuencia para la que está diseñada. Esta longitud es mayor que la de las antenas de 1/2 o 1/4 de onda, y generalmente resulta en una mayor ganancia.
Una antena móvil VHF modelo SDN2, diseñada para operar en el rango de 136 a 174 MHz, es un ejemplo de una antena de 5/8 de onda. Este tipo de antena ofrece un excelente rendimiento en comunicaciones móviles, proporcionando una ganancia de 4.5 dBi. Esta ganancia es crucial porque mejora tanto el alcance como la calidad de la transmisión. Además, una relación VSWR (Voltage Standing Wave Ratio) ≤1.5, como la que presenta el modelo SDN2, asegura una baja pérdida de señal y una mayor eficiencia, lo que se traduce en una transmisión de energía más efectiva. Su diseño omnidireccional y polarización vertical garantizan una cobertura uniforme, incluso en movimiento, y un conector tipo NMO facilita una instalación firme en bases compatibles.
La ganancia de una antena se refiere a su capacidad para concentrar la energía de radiofrecuencia en una dirección particular. En el caso de las antenas VHF utilizadas en entornos marítimos, se busca un lóbulo de radiación lo más bajo posible. Esto se debe a que las frecuencias VHF, al ser superiores a 30 MHz, pueden atravesar las capas de la ionosfera. Si la radiación se dirige hacia el cielo, esa energía no se utiliza para comunicaciones terrestres o marítimas, a menos que se intente contacto con satélites o mediante rebote lunar, modalidades que no son el objetivo principal de la comunicación VHF marítima.
Por lo tanto, una antena VHF debe ser diseñada para dirigir su señal horizontalmente, maximizando la cobertura en la superficie. Las antenas de 5/8 de onda, al tener una longitud mayor y un diseño optimizado, suelen ofrecer esta característica de manera más efectiva que las antenas más cortas.
Factores para una Instalación Óptima
La instalación de una antena VHF de 5/8 de onda requiere atención a varios detalles para asegurar su máximo rendimiento.

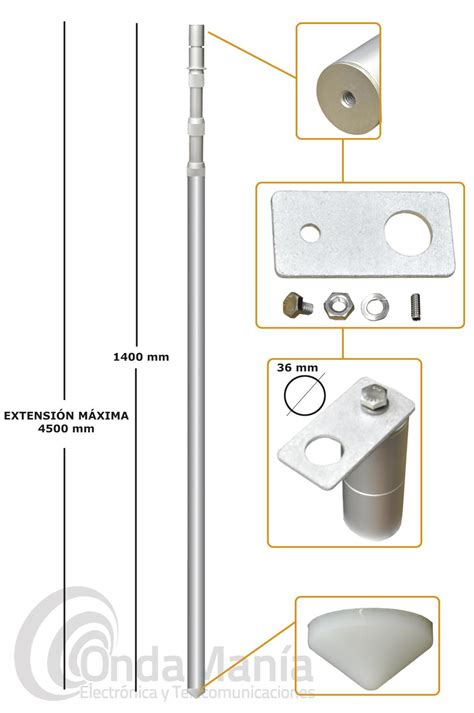

La Importancia de la Altura y la Línea de Vista
Como se ha enfatizado, la altura es primordial. Cuanto más alta esté la antena, mayor será el horizonte de radio que pueda alcanzar, permitiendo comunicaciones a distancias mayores. Esto está directamente relacionado con la curvatura terrestre. En condiciones normales, una antena más alta proporcionará un alcance superior.
El Sistema de Tierra y el Plano de Tierra
Aunque a menudo se discute la altura y la ganancia, un sistema de tierra adecuado es igualmente vital para el rendimiento de muchas antenas, incluidas las de 5/8 de onda. En algunas configuraciones, se utilizan planos de tierra que actúan como un "reflector" para la antena. Se menciona la necesidad de cuatro planos de tierra de aproximadamente 50 cm, equivalentes a 1/4 de longitud de onda, que deben colocarse horizontalmente sobre una placa metálica. En esta placa se montará el conector SO-239, idealmente protegido de la lluvia, asegurando un buen contacto eléctrico.
La construcción de la antena puede implicar el uso de alambre esmaltado, donde el aislante debe ser removido para su uso. Es importante crear un círculo completo de alambre de cobre que no toque ninguna parte de la antena, permitiendo que "flote" libremente. Un cable apropiado se suelda desde el terminal "vivo" del conector SO-239 hasta la mitad de este círculo de cobre. La línea verde en un diagrama (no mostrado aquí) ilustraría este cable soldado desde el terminal central del conector SO-239 y superpuesto en la mitad del círculo de cobre. Este sistema de tierra ayuda a que la antena irradie de manera eficiente.
Ajuste de la ROE (Relación de Onda Estacionaria)
La ROE es una medida de la desadaptación de impedancia entre la antena, el cable coaxial y el transmisor. Una ROE alta indica que una cantidad significativa de energía se está reflejando de vuelta hacia el transmisor, lo que reduce la potencia transmitida y puede dañar el equipo. El valor ideal de ROE es 1:1.
Para una antena de 5/8 de onda, es crucial ajustarla para obtener la ROE más baja posible en la frecuencia de operación deseada. Esto se logra explorando el rango de frecuencias, típicamente entre 144 y 148 MHz para aplicaciones marítimas, buscando el punto de mínima ROE. El objetivo es que esta mínima ROE se encuentre en la frecuencia central de operación, que a menudo es 146 MHz.
Si la ROE es alta, puede ser necesario ajustar la longitud de la antena. Si las lecturas de ROE son más bajas en frecuencias más bajas (por ejemplo, 144 MHz) que en frecuencias más altas (148 MHz), la antena podría estar "larga" y necesitar un ligero acortamiento. Por el contrario, si la ROE es menor en frecuencias más altas, la antena podría estar "corta" y requerir una extensión. Este proceso de ajuste iterativo es fundamental para maximizar la eficiencia de la antena.
#0562 Forma correcta de medir una antena VHF UHF. Recomendaciones prácticas. Analizar antenas. XQ2CG
Consideraciones Adicionales: MMSI y Equipos Fijos
En las discusiones sobre comunicaciones VHF, surge el tema de la Identidad del Servicio Móvil Marítimo (MMSI). El MMSI es un número único que identifica a cada estación de barco para fines de seguridad y radiocomunicaciones. Debe programarse en los equipos automáticos de llamada selectiva digital (DSC), como las radios VHF, y en las radiobalizas por satélite. La capacidad de incluir el MMSI en una radio VHF es una característica importante, especialmente para la seguridad.
La capacidad de escuchar avisos meteorológicos de centros de salvamento con una radio portátil Icom indica que el receptor está funcionando correctamente. Sin embargo, esto no garantiza que el centro de salvamento pueda oír la transmisión de la radio portátil, dado su alcance limitado en emisión.
Para situaciones donde se requiere un alcance de comunicación más allá de unas pocas millas, especialmente si se planea navegar a distancias mayores, la instalación de una radio VHF fija es una consideración necesaria. Las radios fijas suelen tener mayor potencia de transmisión y, cuando se combinan con una antena VHF de 5/8 de onda correctamente instalada y elevada, ofrecen un alcance de comunicación significativamente mayor. Las recomendaciones de uso de tornillos y tuercas de acero inoxidable son un detalle práctico para asegurar la durabilidad y fiabilidad de la instalación en el entorno marino.
En resumen, mientras que la potencia del transmisor es un factor, la altura de la antena, junto con su diseño (como el de una antena 5/8 de onda optimizada), su instalación y ajuste (incluyendo la ROE y un buen sistema de tierra), son determinantes primordiales para maximizar el alcance y la claridad de las comunicaciones VHF en el ámbito marítimo. La elección entre una antena de 5/8 de onda y otras configuraciones, así como la decisión entre una radio portátil y una fija, dependerá de las necesidades específicas de navegación y comunicación de cada usuario.
