El cableado estructurado es la columna vertebral de cualquier red moderna, ya sea en un entorno empresarial, industrial o de vigilancia. Un sistema de cableado bien diseñado e implementado es crucial para garantizar la transmisión de datos eficiente, confiable y segura. Este curso se adentra en los principios fundamentales del cableado estructurado, con un enfoque particular en el cable UTP (Unshielded Twisted Pair), explorando sus componentes, categorías, aplicaciones y las mejores prácticas para su diseño, instalación y mantenimiento.
La Arquitectura Fundamental de un Cable
La importancia de un cable reside en la integración de sus componentes esenciales, cada uno desempeñando un rol vital en su rendimiento y funcionalidad. Estos componentes se pueden agrupar en cinco partes principales: el elemento conductor, el elemento de inmunidad al ruido, los elementos de soporte, los elementos de la chaqueta y los elementos de información.
Elemento Conductor y Aislante: La Vía de la Señal

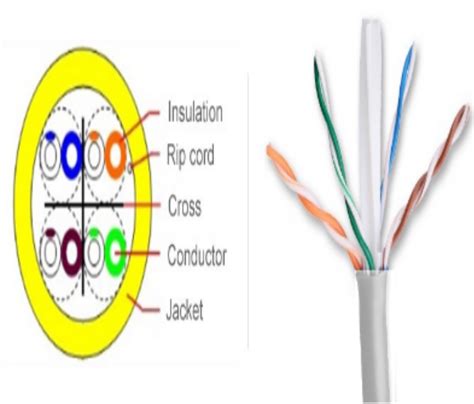

El corazón de cualquier cable es su elemento conductor, típicamente un hilo de cobre. La calidad del cobre, su pureza y su diámetro son factores determinantes en la capacidad del cable para transmitir señales eléctricas con mínima pérdida. La Clase 1 se centra en estos aspectos, entendiendo que un conductor de alta calidad es la base para una transmisión de datos robusta.
El conductor está rodeado por un material aislante. La función del aislante es doble: evitar que las señales se escapen del conductor y prevenir cortocircuitos entre conductores adyacentes o con el entorno. La selección del material aislante es crítica, ya que debe poseer buenas propiedades dieléctricas, resistencia a la temperatura y, en algunos casos, retardancia a la llama. La integridad del aislamiento es fundamental para la prevención de la diafonía y la atenuación de la señal.
Inmunidad al Ruido: El Escudo Contra las Interferencias
Uno de los desafíos más significativos en la transmisión de datos es la interferencia electromagnética (EMI) y la interferencia de radiofrecuencia (RFI). La Clase 2 se dedica a los elementos que confieren inmunidad al ruido a un cable. En el caso del cable UTP, la principal técnica para mitigar estas interferencias es el trenzado de los pares de conductores.

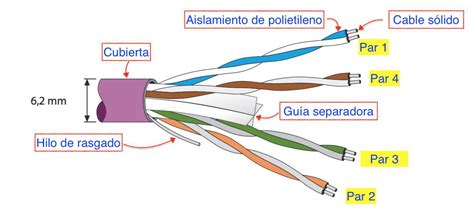

El Trenzado (Twisted Pair): Cada par de conductores en un cable UTP está trenzado de forma que las líneas de campo magnético generadas por cada conductor se cancelan mutuamente. La tasa de trenzado (giros por pulgada o metro) es un factor clave. Un trenzado más apretado y con diferentes tasas para cada par ayuda a reducir la diafonía, que es la "fuga" de señal de un par a otro. La efectividad del trenzado es fundamental para mantener la integridad de la señal, especialmente en altas frecuencias.
Blindaje (Shielding): Si bien el UTP se llama "no blindado", existen variantes que incorporan capas de blindaje para una mayor protección contra el ruido. La Clase 8, 9, 10 y 11 exploran estas opciones:
- Foil Shield (FTP o SFTP): Una lámina delgada de aluminio envuelve uno o todos los pares de cables. Este blindaje es efectivo contra interferencias de alta frecuencia.
- Braid Shield (STP o S/FTP): Una malla trenzada de hilos de cobre o aluminio proporciona una protección más robusta contra una gama más amplia de frecuencias de interferencia, incluyendo campos magnéticos de baja frecuencia.
La Clase 12 resume estos conceptos, destacando que la elección del nivel de blindaje depende del entorno operativo y de los requisitos de rendimiento. En entornos con alta densidad de cableado o presencia de fuentes de ruido significativas, las opciones blindadas pueden ser preferibles.
Elementos de Soporte: La Integridad Estructural
Los elementos de soporte se refieren a la estructura general del cable que mantiene los pares conductores en su posición y protege su integridad. En muchos cables UTP, un elemento central de plástico (separador) puede estar presente para mantener los pares separados y optimizar el rendimiento de alta frecuencia. Estos elementos aseguran que el trenzado se mantenga constante a lo largo del cable, evitando la deformación que podría degradar las propiedades de inmunidad al ruido.
La Chaqueta: Protección Externa y Durabilidad

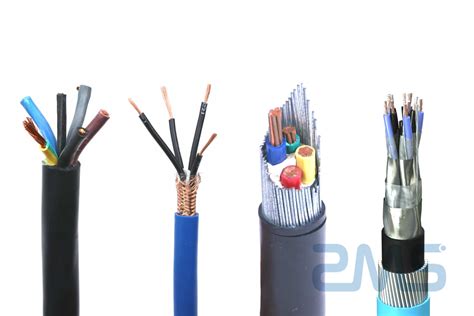

La Clase 3 se enfoca en la chaqueta, la capa externa del cable. Esta cubierta protectora es esencial para proteger los conductores internos de daños físicos, abrasión, humedad, químicos y, en algunos casos, del fuego. Los materiales de la chaqueta varían según la aplicación:
- PVC (Cloruro de Polivinilo): Común en aplicaciones interiores, es económico y ofrece buena resistencia a la abrasión.
- LSZH (Low Smoke Zero Halogen): Diseñado para emitir poco humo y no liberar gases tóxicos en caso de incendio, es ideal para entornos donde la seguridad es primordial, como edificios públicos y centros de datos.
- Plenum: Diseñado para ser resistente al fuego y de baja emisión de humo, se utiliza en conductos de ventilación y espacios de aire.
La elección del material de la chaqueta es crucial para cumplir con las normativas de seguridad contra incendios y para asegurar la longevidad del cable en su entorno de instalación.
Elementos de Información: Identificación y Trazabilidad
Aunque no son un componente físico del cable en sí, los elementos de información, como las marcas en la chaqueta, son vitales. Estos incluyen el nombre del fabricante, el tipo de cable, la categoría, el número de serie y las marcas de longitud. Esta información es crucial para la instalación, la certificación, la resolución de problemas y la gestión del inventario.
El Cable UTP: Un Pilar en las Redes de Datos
El cable UTP (Unshielded Twisted Pair) es, sin duda, el tipo de cable más utilizado en las redes de área local (LAN) debido a su equilibrio entre costo, rendimiento y facilidad de instalación. La Clase 7 se dedica específicamente al cable UTP, desglosando sus características y aplicaciones.
Conceptos Básicos y Clases de Cableado
La Clase 1 introduce los conceptos fundamentales de la transmisión de datos, incluyendo la problemática común como la atenuación (pérdida de señal a medida que viaja por el cable), los efectos de la atenuación y su cálculo y medición en decibelios (dB), la diafonía (interferencia entre pares adyacentes) y los efectos de la adaptación de impedancias.
La Clase 2 profundiza en las diferentes "clases" o categorías de cableado estructurado, que se definen por sus capacidades de frecuencia y rendimiento. Estas categorías están estandarizadas por organizaciones como la TIA/EIA (Telecommunications Industry Association/Electronic Industries Alliance) y la ISO/IEC (International Organization for Standardization/International Electrotechnical Commission).
Categorías de Cable UTP

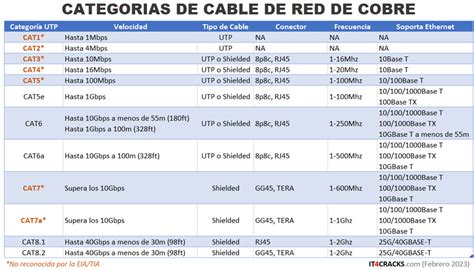

La Clase 13 explora en detalle las diversas categorías de cable UTP, cada una diseñada para soportar frecuencias más altas y, por lo tanto, velocidades de datos superiores. Las categorías más comunes incluyen:
- Categoría 5e (Cat 5e): Soporta frecuencias de hasta 100 MHz y es adecuada para velocidades de hasta 1 Gigabit por segundo (Gbps). Fue un estándar durante mucho tiempo para redes Ethernet.
- Categoría 6 (Cat 6): Opera hasta 250 MHz y soporta velocidades de hasta 1 Gbps, con la capacidad de soportar 10 Gbps en distancias cortas (hasta 55 metros). Ofrece mejor rendimiento y menor diafonía que la Cat 5e.
- Categoría 6a (Cat 6a): Diseñada para operar hasta 500 MHz, soporta 10 Gbps en distancias completas de hasta 100 metros. Es la opción preferida para nuevas instalaciones que requieren alto rendimiento.
- Categoría 7 (Cat 7) y 8 (Cat 8): Estas categorías más recientes ofrecen un rendimiento aún mayor, soportando frecuencias de hasta 600 MHz (Cat 7) y 2000 MHz (Cat 8), y velocidades de hasta 40 Gbps. A menudo utilizan blindaje adicional (FTP o S/FTP).
La elección de la categoría adecuada depende de los requisitos actuales y futuros de la red en términos de velocidad y ancho de banda.
Aplicaciones del Cableado Estructurado
La Clase 5 aborda las diversas aplicaciones del cableado estructurado. Más allá de la conectividad de red básica, el cableado estructurado es fundamental para:
- Redes de Datos: Soporte para Ethernet, Wi-Fi y otras tecnologías de red de área local.
- Sistemas de Telefonía: Implementación de sistemas de Voz sobre IP (VoIP).
- Sistemas de Seguridad: Integración de cámaras de CCTV, sistemas de control de acceso y alarmas.
- Sistemas de Automatización Industrial: Conexión de sensores, actuadores y dispositivos de control.
La Clase 6, en particular, examina las Aplicaciones de Cobre y Fibra en CCTV (Circuito Cerrado de Televisión). Si bien la fibra óptica es a menudo la opción preferida para largas distancias y alta inmunidad al ruido en sistemas de CCTV modernos, el cableado de cobre UTP sigue siendo relevante para instalaciones más pequeñas o para conectar cámaras cercanas a puntos de terminación. Las cámaras IP, que utilizan el protocolo Ethernet, se benefician directamente de la infraestructura de cableado estructurado UTP.
Estándar PoE (Power over Ethernet)
La Clase 14 se centra en el estándar PoE, una tecnología que permite transmitir energía eléctrica a través de los mismos cables de cobre que transportan datos. Esto simplifica la instalación de dispositivos como cámaras IP, puntos de acceso Wi-Fi y teléfonos VoIP, eliminando la necesidad de fuentes de alimentación separadas. El estándar PoE ha evolucionado a través de diferentes versiones (PoE, PoE+, PoE++), ofreciendo mayor potencia y eficiencia.
Comparación de Dimensiones: Norteamérica vs. Europa
La Clase 15 aborda las diferencias en las dimensiones de cables y conectores entre Norteamérica y Europa. Si bien las categorías de rendimiento son estandarizadas internacionalmente, pueden existir variaciones en los diámetros de los cables y las especificaciones de los conectores, lo que puede ser relevante al diseñar o integrar sistemas en diferentes regiones.
Diseño de Infraestructuras de Cableado Estructurado
El diseño de una infraestructura de cableado estructurado es un proceso metódico que requiere una comprensión profunda de las necesidades de la red y las normativas aplicables. El objetivo es crear un sistema escalable, confiable y fácil de administrar.
Planificación y Selección de Componentes
Capacitar a los participantes en la planificación y diseño de infraestructuras de cableado estructurado incluye la selección adecuada de componentes. Esto implica elegir la categoría de cable correcta, los tipos de conectores (RJ45 para UTP), los paneles de parcheo, los armarios de telecomunicaciones y los sistemas de gestión de cables. La selección debe basarse en los requisitos de rendimiento, el presupuesto y las condiciones ambientales.
Diagramas y Planos Detallados

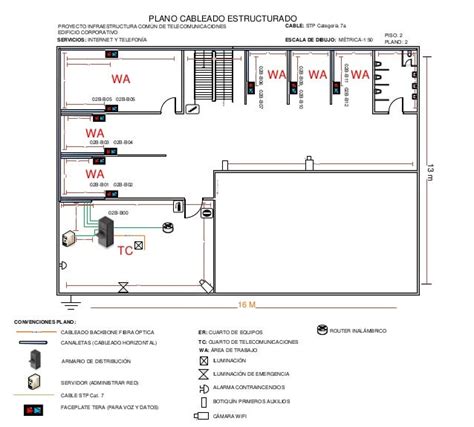

La creación de diagramas y planos detallados es fundamental para la documentación y la futura gestión de la infraestructura. Estos documentos visualizan la topología de la red, la ubicación de los puntos de terminación, las rutas de cableado y la distribución de los equipos.
Instalación y Certificación de Sistemas de Cableado
La instalación y certificación son pasos críticos para asegurar que el sistema de cableado cumpla con los estándares de rendimiento y confiabilidad.
Técnicas de Instalación Correctas
Instruir a los participantes en las técnicas de instalación de sistemas de cableado estructurado asegura la correcta implementación. Esto incluye prácticas de tendido de cables, terminación en conectores y paneles de parcheo, y el respeto de los radios de curvatura mínimos para evitar dañar el cable. Las prácticas de laboratorio de elaboración de cableado norma 568A y 568B en cableado UTP, la creación de cables directos y cross-over, y la elaboración de patch cords para patch panel son esenciales para dominar estas técnicas.
Laboratorio Práctico: Normas TIA/EIA 568A y 568B
La correcta terminación de los cables UTP según las normas TIA/EIA 568A y 568B es fundamental. Estas normas definen la disposición de los ocho conductores dentro del conector RJ45. El laboratorio práctico permite a los participantes aplicar estos conocimientos, asegurando la correcta polaridad y el funcionamiento de los pares trenzados.
Certificación del Cableado
Una vez instalado, el sistema de cableado debe ser certificado utilizando equipos de prueba especializados. La certificación verifica que el cableado cumple con las especificaciones de rendimiento de su categoría, midiendo parámetros como la atenuación, la diafonía (NEXT, FEXT), la pérdida de retorno y el retardo de propagación. Esto garantiza que la red operará según lo esperado y previene problemas de rendimiento futuros.
Mantenimiento y Actualización de Infraestructuras
Una infraestructura de cableado estructurado no es estática; requiere mantenimiento continuo y, eventualmente, actualizaciones para adaptarse a las nuevas tecnologías.
Habilidades de Mantenimiento y Gestión
Desarrollar habilidades en los participantes para el mantenimiento y la gestión de infraestructuras de cableado implica la identificación y resolución de problemas comunes, como conexiones defectuosas, cables dañados o rendimiento degradado. Una buena gestión de la infraestructura incluye la documentación actualizada y un plan de mantenimiento preventivo.
Resolución de Problemas y Nuevas Tendencias
La resolución de problemas comunes en el cableado estructurado, que pueden incluir desde problemas de conexión física hasta degradación del rendimiento de la señal, es una habilidad esencial. Los participantes también deben estar al tanto de las nuevas tecnologías y tendencias emergentes, como el cableado de mayor categoría, las soluciones de fibra óptica y las tecnologías de red inalámbrica que interactúan con la infraestructura cableada.
Fundamentos de la Transmisión de Datos y su Problemática
Comprender los principios de la transmisión de datos es crucial para diagnosticar y solucionar problemas de red.
Atenuación, Diafonía y Adaptación de Impedancias
Se abordan los fundamentos de la transmisión de datos y su problemática común:
- Atenuación: La pérdida de potencia de la señal a medida que viaja por el cable. Su cálculo y medición en dB son esenciales para determinar la distancia máxima de un enlace.
- Diafonía (Crosstalk): La interferencia de señal entre pares de cables adyacentes. Las categorías de cable están diseñadas para minimizarla.
- Adaptación de Impedancias: La coincidencia de la impedancia del transmisor, la línea de transmisión (cable) y el receptor es vital para minimizar la reflexión de la señal y maximizar la transferencia de potencia.
Las prácticas de laboratorio de medición de parámetros eléctricos en el cableado, parámetros de las señales analógicas y digitales, y parámetros de adaptación de impedancias refuerzan estos conceptos de manera práctica.
Curso de Redes. 2.2.3. Cables metálicos. Atenuación y pérdida de retorno
Transmisión por Medios Ópticos
El curso también introduce los principios de la transmisión por medios ópticos, una tecnología cada vez más importante en las infraestructuras de red modernas, especialmente para enlaces troncales (backbone) y redes de alta velocidad.
Principios de la Fibra Óptica
Se exploran los principios de la transmisión por medios ópticos, incluyendo el espectro de transmisión, las ventanas de transmisión, los índices de refracción, la apertura numérica y las principales características de diferentes tipos de fibra óptica:
- Fibra Monomodo: Diseñada para un solo modo de luz, permite la transmisión de datos a muy altas velocidades y largas distancias.
- Fibra Multimodo: Permite múltiples modos de luz, es más económica y se utiliza típicamente en distancias más cortas, como dentro de un edificio.
- Fibra de Índice de Refracción Gradual: Un tipo de fibra multimodo donde el índice de refracción varía gradualmente desde el centro hacia la periferia, reduciendo la dispersión modal.
Las prácticas de laboratorio implican el montaje de circuitos electrónicos transmisores y receptores para la transmisión de datos a través de fibra óptica, reforzando la comprensión práctica de estos conceptos.
Componentes Hardware y Arquitecturas de Red
El análisis de los diferentes componentes hardware necesarios en una instalación de cableado estructurado es fundamental.
Conectores, Normas y Recomendaciones
Se analizan los conectores, normas y recomendaciones de cableado, tanto para implementaciones horizontales (dentro de una oficina o área de trabajo) como para implementaciones empresariales entre campus unidos por un backbone de fibra óptica. Esto incluye la comprensión de las normas TIA/EIA para cableado horizontal y troncal.
Conceptos y Arquitecturas Típicas
Se discuten los conceptos y arquitecturas típicas de los sistemas de cableado estructurado. Las prácticas de laboratorio se centran en el manejo de direcciones físicas MAC y direcciones IP con sus máscaras de red, cruciales para la operación de redes.
Generación de Subredes y Seguridad de Red
Se trata ampliamente la generación de subredes mediante el manejo de direcciones IP y sus máscaras de red, una técnica esencial para organizar y gestionar redes de tamaño considerable. También se presentan conceptos básicos de seguridad de redes, incluyendo la instalación de un servidor proxy para la conexión a Internet de los equipos de la red, proporcionando una capa adicional de control y seguridad.
Este curso integral proporciona las bases teóricas y prácticas necesarias para diseñar, instalar, certificar y mantener infraestructuras de cableado estructurado robustas y eficientes, preparándolo para los desafíos del mundo de las redes de datos.
