La construcción y el mantenimiento de las redes de fibra óptica, la columna vertebral de las comunicaciones digitales actuales, dependen intrínsecamente de la precisión y fiabilidad de la maquinaria especializada. Entre estas herramientas, la máquina de empalme de fibra óptica se erige como un dispositivo de crucial importancia, permitiendo la unión de dos cables de fibra óptica con una exactitud micrométrica. Este proceso, conocido como empalme por fusión, es vital para asegurar la integridad y eficiencia de las redes, ya que facilita la creación de conexiones permanentes que minimizan la pérdida de señal, un factor crítico para la transmisión de datos a alta velocidad.
El Proceso Detallado del Empalme por Fusión
El funcionamiento de una máquina de empalme de fibra óptica es un testimonio de la ingeniería de precisión. El proceso comienza con la preparación de las fibras. Antes de cualquier intento de unión, los extremos de las fibras ópticas deben ser preparados meticulosamente. Esto implica el uso de herramientas especializadas, conocidas como cleavers o cortadoras de precisión, para lograr un corte perfectamente plano y perpendicular en los extremos de la fibra. Un corte inadecuado puede introducir imperfecciones que dificulten la alineación y aumenten las pérdidas de señal.
Una vez cortadas, las fibras pasan por una etapa de limpieza y alineación. Los extremos de las fibras se limpian con alcohol isopropílico u otro solvente especializado para eliminar cualquier residuo o impureza que pueda interferir con el proceso de fusión. Posteriormente, la máquina de empalme entra en juego con sus sofisticados sistemas. Utilizando cámaras de alta resolución y sensores ópticos, la máquina alinea con precisión los núcleos de sílice de las fibras. El núcleo de una fibra óptica es la parte central por donde viaja la luz, y su diámetro suele ser extremadamente pequeño, típicamente entre 8 y 10 micras. La alineación es un paso crítico; incluso una ligera desalineación puede resultar en pérdidas significativas de señal.
La fusión mediante arco eléctrico es el corazón del proceso. Una vez que las fibras están perfectamente alineadas, la máquina genera un arco voltaico controlado entre dos electrodos. Este arco eléctrico alcanza temperaturas extremadamente altas, a menudo superando los 1,500°C, lo suficiente para fundir los extremos de las fibras de vidrio. La fusión crea una unión continua y homogénea entre las dos fibras.
Finalmente, tras la fusión, se procede al enfriamiento y protección de la zona empalmada. Para asegurar la durabilidad y resistencia de la unión, se coloca un tubo termocontraíble sobre la zona fusionada. Este tubo, a menudo reforzado internamente con elementos como acero, se calienta para contraerse y sellar herméticamente la unión, protegiéndola de tensiones mecánicas, humedad y otros factores ambientales que podrían degradar la conexión.
Tipos de Máquinas de Empalme: Alineación de Núcleo vs. Revestimiento
En el mercado existen diferentes tipos de máquinas de empalme, clasificadas principalmente por su método de alineación:

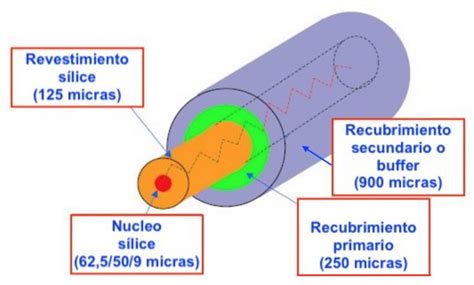

Fusionadoras de alineación por revestimiento (Cladding Alignment Splicers): Estas máquinas utilizan la capa exterior de la fibra, conocida como revestimiento (cladding), como referencia principal para alinear las fibras. El revestimiento es una capa de vidrio que rodea el núcleo y tiene un diámetro mayor. Las fusionadoras de revestimiento suelen operar moviendo los carros en dos ejes (X e Y) y emplean un menor número de motores. Si bien son más económicas y compactas, su precisión es menor en comparación con las de alineación por núcleo, ya que la alineación del núcleo interno no es tan directa.
Fusionadoras de alineación por núcleo (Core Alignment Splicers): Consideradas las más avanzadas y precisas, estas máquinas emplean sistemas ópticos de alta resolución para visualizar y alinear directamente los núcleos de las fibras. Para lograr esta precisión milimétrica, utilizan un mayor número de motores que permiten el movimiento de los carros en los tres ejes principales (X, Y y Z), ajustando la posición de las fibras con una exactitud excepcional. Esto resulta en pérdidas de inserción mínimas, crucial para aplicaciones de alta exigencia.

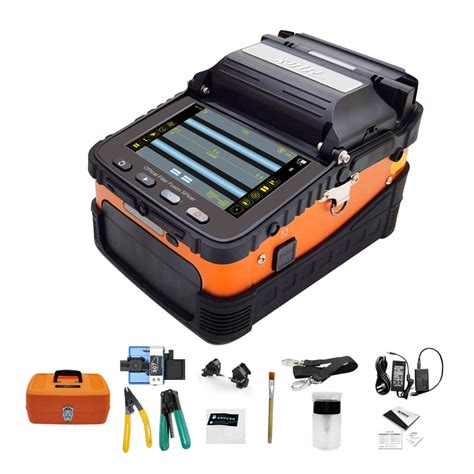

Un ejemplo destacado de fusionadora de alta gama es la Máquina de empalme de fibra óptica de alineación de 6 núcleos TOTALMENTE AUTOMÁTICA HOC. Este modelo incorpora tecnología de alineación de núcleo real a núcleo, empalmando en tan solo 6 segundos y calentando en 15 segundos. Su capacidad de identificación automática de tipos de fibra, junto con un diseño industrial robusto que la hace antichoque, a prueba de polvo e impermeable, la convierten en una herramienta versátil para diversas condiciones de trabajo. Además, soporta una amplia gama de configuraciones de fibra, incluyendo fibra desnuda, cables de conexión (pigtails), cables de acometida (drop cables) y cables de fibra multifibra, gracias a sus soportes multifunción 3 en 1.
Componentes Clave y Tecnología Subyacente
El funcionamiento de una máquina de empalme de fibra óptica moderno se basa en una serie de componentes y tecnologías integradas:
Electrodos de fusión: Son piezas metálicas de alta conductividad diseñadas para generar un arco eléctrico preciso y controlado. Este arco es el responsable directo de fundir el vidrio de las fibras en el punto de unión.
Procesador de imagen y software de alineación: El microprocesador central de la fusionadora es el cerebro de la operación. Integra algoritmos avanzados de procesamiento de imagen para interpretar las señales de las cámaras y controlar el movimiento de los motores. El software de alineación dirige los movimientos de los carros para asegurar la máxima precisión en la unión de los núcleos.
Sistema óptico: Incluye las cámaras de alta magnificación y los sistemas de iluminación necesarios para visualizar los núcleos de las fibras con claridad. La magnificación típica puede ser de 300x para vistas X o Y, o 150x, permitiendo a los operadores o al sistema automático verificar la alineación.
Pantalla y control: Una pantalla a color TFT de 5 pulgadas proporciona una interfaz visual clara para el operador, mostrando el estado del proceso, la imagen de las fibras y los parámetros de empalme. La máquina permite un control en tiempo real y calibración del arco de fusión.
Alimentación y Batería: Las máquinas modernas cuentan con baterías de alta capacidad, como la de 7800 mA de litio, que permiten realizar cientos de empalmes y ciclos de calentamiento con una sola carga. El tiempo de carga es relativamente corto, inferior a 3.5 horas. La fuente de alimentación externa (AC 100-240V) es adaptable a diferentes redes eléctricas y la máquina puede identificar el modo de energía actual, además de detectar el nivel de carga de la batería en tiempo real.
Software y Actualizaciones: La capacidad de actualizar el software automáticamente o mediante una simple operación de un botón asegura que la máquina se mantenga al día con las últimas tecnologías y mejoras de rendimiento. El soporte para múltiples idiomas (hasta 10) amplía su accesibilidad global.
Aplicaciones y Futuro de la Tecnología
Las máquinas de empalme de fibra óptica son herramientas indispensables en la construcción y el mantenimiento de redes de telecomunicaciones, abarcando desde redes de acceso de banda ancha hasta redes troncales de larga distancia y centros de datos. Su uso se extiende a la reparación de cables dañados, la instalación de nuevas infraestructuras y la optimización de redes existentes.
El avance continuo en esta tecnología promete fusionadoras aún más rápidas, precisas y automatizadas. La integración con inteligencia artificial (IA) para optimizar el proceso de fusión, el diagnóstico predictivo y la conectividad con redes inteligentes son tendencias emergentes. Estas innovaciones asegurarán que las fusionadoras de fibra óptica sigan evolucionando para satisfacer la creciente demanda de redes de comunicación más veloces, seguras y resilientes, un pilar fundamental para el desarrollo de la sociedad digital.
Cómo fusionar o empalmar fibra óptica
La precisión de la alineación, la velocidad del proceso y la fiabilidad de la unión son factores que determinan la calidad de la red de fibra óptica. Las fusionadoras de alineación de núcleo son preferidas para aplicaciones donde las pérdidas de señal deben ser minimizadas al extremo. El modelo SHINHO S-37, por ejemplo, está diseñado para empalmar diámetros de revestimiento de fibra de 125 a 400 μm con baja pérdida de empalme, destacando por su tecnología de empalme de seis motores y alineación de núcleo real a núcleo.
La calibración del arco de fusión antes de cada operación es crucial. La máquina realiza una prueba para verificar si la inyección del arco voltaico es suficiente o requiere ajuste. Esto determina la velocidad a la que se derrite la sílice y la corrección de la posición de las fibras. Si la prueba de calibración falla, se deben repetir los pasos de pelado, limpieza y corte de las fibras.
La durabilidad y la resistencia son características importantes. El diseño industrial robusto, antichoque, a prueba de polvo e impermeable de algunas máquinas garantiza su operación en entornos difíciles. Los soportes multifunción para fibra desnuda, cables de conexión, cables de acometida y cables multifibra aumentan la versatilidad de estos equipos.
El tiempo de arranque de tan solo 1 segundo y la capacidad de almacenamiento de registros sincronizados con el teléfono y almacenamiento ilimitado en la nube, como en el modelo HOC, reflejan la tendencia hacia la conectividad y la gestión de datos avanzada en el campo de las telecomunicaciones.
Para distribuidores, la posibilidad de obtener un mejor precio mediante la compra al por mayor subraya la importancia comercial de estas máquinas. La inversión en una fusionadora de fibra óptica de alta calidad es esencial para cualquier empresa involucrada en la instalación y mantenimiento de redes de fibra óptica, asegurando la longevidad y el rendimiento óptimo de la infraestructura de comunicaciones.
La preparación de los extremos de la fibra es un paso previo indispensable. La longitud de corte de la fibra, por ejemplo, varía si el diámetro del recubrimiento es menor a 250 μm (8-16 mm) o si está entre 250-1000 μm (16 mm). Herramientas como el Shinho X-18 Thermal Stripper son diseñadas específicamente para el pelado térmico no destructivo de la cubierta de cables de cinta de hasta 12 fibras, ofreciendo alta precisión y estabilidad. La duración de la hoja de estas herramientas puede superar las 48,000 veces, con longitudes de corte de fibra de 5 a 20 mm.
Las condiciones de operación de estas máquinas son amplias, abarcando temperaturas de -15 a +50 °C, humedad inferior al 95% (sin condensación) y altitudes de trabajo de 0 a 5000 metros, demostrando su adaptabilidad a diversos entornos geográficos y climáticos. La pérdida de empalme típica es extremadamente baja, con valores de 0.025dB para SM (Single Mode), 0.01dB para MM (Multi Mode), y 0.04dB para DS/NZDS (Dispersion Shifted/Non-Zero Dispersion Shifted). El retorno de pérdida es mejor que 60dB, asegurando la calidad de la señal.
En resumen, la fusionadora de fibra óptica no es solo una herramienta, sino una pieza fundamental de la infraestructura digital moderna. Con avances continuos en tecnología, control por IA y la integración con redes inteligentes, estas máquinas seguirán evolucionando para satisfacer la demanda de redes más rápidas, seguras y resilientes, consolidando su papel como un elemento indispensable en la construcción y optimización de las redes de telecomunicaciones.
