La instalación de una red de cámaras de seguridad robusta y confiable es fundamental para la protección de propiedades, tanto residenciales como comerciales. Tradicionalmente, los sistemas de videovigilancia han dependido de cables coaxiales o de par trenzado para la transmisión de señales de video y alimentación. Sin embargo, a medida que las demandas de alta definición, mayor ancho de banda y distancias de transmisión extendidas se vuelven la norma, las limitaciones inherentes del cableado de cobre se hacen cada vez más evidentes. Es en este contexto donde la fibra óptica emerge como una solución tecnológica superior, ofreciendo una capacidad sin precedentes para transmitir información de video a largas distancias sin degradación alguna.
La Evolución del Cableado en CCTV

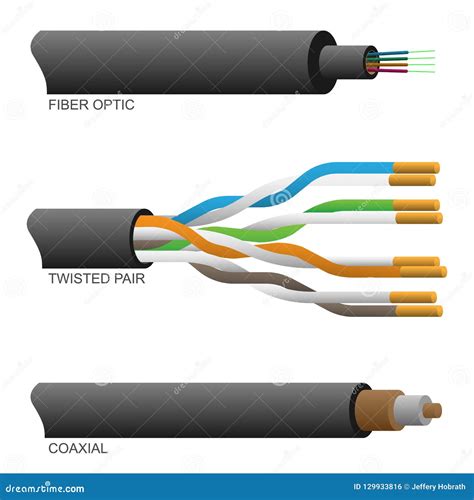

La calidad del cable y su correcta instalación son pilares esenciales para garantizar el rendimiento óptimo de cualquier sistema de vigilancia CCTV. Históricamente, los cables coaxiales han sido la opción predilecta debido a su durabilidad y su capacidad para transmitir señales de video a distancias considerables sin una pérdida significativa de calidad. Los cables de par trenzado también encontraron su lugar, especialmente en instalaciones de corta distancia. No obstante, la creciente necesidad de capturar imágenes de alta definición y monitorizar áreas extensas ha impulsado la búsqueda de tecnologías de transmisión más avanzadas.
Desafíos del Cableado Tradicional
Uno de los principales desafíos al instalar cámaras de seguridad, especialmente en exteriores, radica en la necesidad de tender cables tanto para la alimentación eléctrica como para la transmisión de datos de video. El costo asociado a los cables, los conductos y la mano de obra puede volverse prohibitivo, particularmente cuando se requieren largas distancias. Además, la instalación de enrutadores de cable puede ser extremadamente difícil en entornos con obstáculos naturales o artificiales como carreteras, ríos o edificios, donde la excavación de zanjas o el tendido aéreo de cables presentan viabilidad limitada.
La Fibra Óptica: Un Salto Tecnológico en Vigilancia
La fibra óptica representa una solución revolucionaria para superar las limitaciones del cableado de cobre. Compuesta por hilos delgados y flexibles de vidrio o plástico, la fibra óptica es capaz de transmitir información mediante señales de luz. Esta tecnología permite la transmisión de datos a velocidades extraordinarias y a distancias mucho mayores que las que puede ofrecer el cableado de cobre tradicional, todo ello manteniendo una integridad de señal excepcional.
¿Qué es la Fibra Óptica?

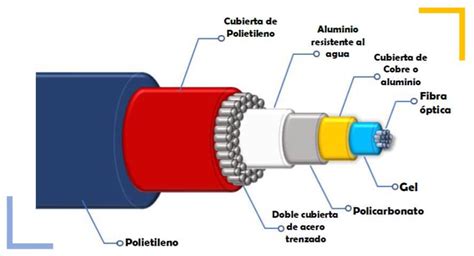

La fibra óptica es un medio de transmisión de datos que utiliza pulsos de luz para enviar información. Consiste en un núcleo central de vidrio o plástico, rodeado por una capa de material reflectante (revestimiento) y una cubierta protectora exterior. La luz se refleja internamente dentro del núcleo, permitiendo que viaje a través del cable con mínima pérdida de señal.
Componentes Clave de un Sistema de Fibra Óptica para CCTV
Para implementar un sistema de videovigilancia basado en fibra óptica, se requiere una comprensión de sus componentes fundamentales:
- Cámaras de Seguridad: Dispositivos encargados de capturar imágenes y convertirlas en señales que puedan ser transmitidas.
- Cables de Fibra Óptica: El medio principal a través del cual se transmiten las señales de video en forma de luz. Existen dos tipos principales:
- Fibra Monomodo: Ideal para distancias muy largas (más de 2 kilómetros), típicamente identificada por su color amarillo.
- Fibra Multimodo: Adecuada para tramos más cortos, generalmente dentro de un edificio o campus (menos de 2 kilómetros), comúnmente de color naranja.
- Conectores: Elementos que permiten la unión de los cables de fibra óptica a las cámaras, grabadores u otros dispositivos.
- Transceptores de Fibra Óptica (Convertidores de Medios): Dispositivos cruciales que actúan como traductores. Convierten las señales eléctricas de los equipos de video (como HDMI o SDI) en pulsos de luz para su transmisión por fibra óptica, y viceversa en el extremo receptor.
- Grabador de Video (NVR/DVR): El dispositivo que recibe la señal de video transmitida por fibra óptica y la almacena.
- Monitor: El dispositivo que muestra las imágenes capturadas por las cámaras.
- Patch Cords: Cables cortos utilizados para conectar equipos a la red de fibra óptica.
- Paneles de Conexión: Permiten la organización y gestión de los cables y conectores de fibra óptica.
Implementando Soluciones de Fibra Óptica para Cámaras
La instalación de cámaras de seguridad con fibra óptica puede abordarse de diversas maneras, adaptándose a las necesidades específicas de cada proyecto.
1. El Convertidor de Vídeo de Fibra Óptica: Un Traductor Esencial
Los convertidores de vídeo de fibra óptica son dispositivos de transducción especializados que facilitan la interfaz entre las señales eléctricas de los equipos de video y las señales de luz utilizadas en las redes de fibra óptica. Actúan como traductores, tomando la señal de video de una fuente (como una cámara CCTV o una consola de transmisión) y convirtiéndola en un pulso de luz modulado para su transmisión a través de una fibra óptica. Un convertidor complementario en el extremo receptor realiza el proceso inverso, reconstruyendo la señal de video original.
Cómo Funciona la Fibra Óptica 🌎
Tipos de Convertidores de Vídeo de Fibra Óptica
El mercado ofrece una amplia gama de convertidores para satisfacer demandas específicas:
- Convertidores Analógicos: Fundamentales para modernizar sistemas de vídeo heredados. Reciben señales analógicas tradicionales (como CVBS) y las modulan en un láser para transmisión por fibra. Los modelos FM (modulación de frecuencia) y VSM (modulación de señal de vídeo) son comunes. Los convertidores FM ofrecen una integridad de señal excepcional y alta resistencia al ruido, ideales para larga distancia.
- Convertidores Digitales: Vitales en la era del vídeo digital, manejan interfaces contemporáneas como HD-SDI, 3G-SDI o HDMI. Realizan la conversión electro-óptica del flujo de datos digital, preservando la calidad original del vídeo y permitiendo la transmisión de contenido de alta definición sin comprimir o incluso 4K a lo largo de muchos kilómetros.
- Convertidores Gestionados vs. No Gestionados: Los convertidores gestionados ofrecen herramientas de supervisión de red, configuración remota y diagnóstico de fallas, permitiendo una gestión proactiva. Los no gestionados son dispositivos plug-and-play, más sencillos y económicos para aplicaciones directas.
- Unidades Independientes vs. Sistemas Modulares: Las unidades independientes son dispositivos autónomos para enlaces individuales. Para aplicaciones de alta densidad, como centros de operaciones de seguridad con cientos de cámaras, los sistemas modulares basados en chasis son la mejor opción.
Proceso de Instalación con Convertidores de Fibra
La implementación de un sistema de transmisión de vídeo por fibra óptica requiere un enfoque metódico:
- Conexión Física Segura: Utilizar un cable de fibra híbrido SMPTE (si aplica) o un cable de fibra adecuado para conectar las unidades de estudio y cámara. Asegurar la correcta alineación de los conectores.
- Encendido del Sistema: Conectar la alimentación a los convertidores, iniciando una secuencia de encendido controlada.
- Integración con el Entorno: Conectar la salida de vídeo del convertidor de estudio a la entrada de un mezclador de producción o grabador. Si se requiere una señal de retorno, conectar la salida del mezclador a la entrada designada del convertidor.
- Configuración y Supervisión: Utilizar las pantallas LCD o software de configuración para ajustar parámetros operativos, verificar el estado de la conexión de fibra y los niveles de señal.

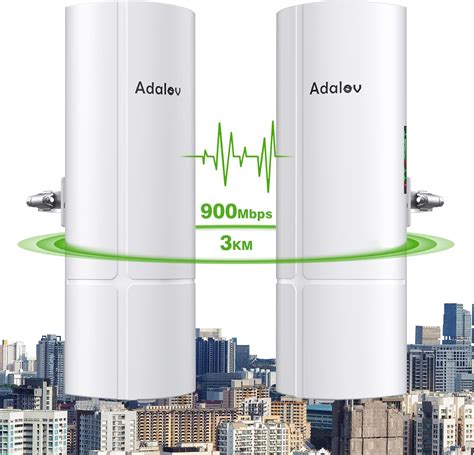

2. Puentes Inalámbricos para Exteriores: Una Alternativa Flexible
En escenarios donde el tendido de cables es impráctico o excesivamente costoso, los puentes inalámbricos para exteriores ofrecen una solución viable. Estos dispositivos utilizan radiofrecuencias (comúnmente de 5 GHz) para establecer un enlace inalámbrico directo y dedicado entre dos puntos, eliminando la necesidad de cables largos. Pueden cubrir distancias de hasta varios kilómetros, siendo ideales para grandes propiedades, granjas o complejos industriales.
Topologías de Puentes Inalámbricos
- Punto a Punto (P2P): Dos dispositivos puente establecen un enlace directo. Ideal para conectar una sola cámara remota o un grupo pequeño.
- Punto a Multipunto (PTMP): Un punto de acceso central se comunica con varios dispositivos cliente (CPE). Adecuado para escenarios con múltiples cámaras distribuidas en un área.
- Back-to-Back: Utiliza dos pares de puentes para sortear obstáculos físicos (colinas, edificios) que bloquean la línea de visión directa.
3. Alimentación y Conectividad en Zonas Remotas
En lugares remotos sin acceso a red eléctrica, la energía solar se presenta como una solución flexible y sostenible. Los sistemas de energía solar, que incluyen paneles solares, controladores de carga y baterías de ciclo profundo, pueden alimentar tanto puentes inalámbricos como cámaras exteriores, incluso durante cortes de electricidad o en zonas sin red.
Consideraciones de Alimentación para Cámaras y Puentes
- Tomas de Corriente Locales: Utilizar tomas de corriente resistentes a la intemperie cuando estén disponibles.
- Alimentación a través de Ethernet (PoE): Muchos dispositivos soportan PoE, permitiendo enviar energía y datos a través del mismo cable Ethernet, simplificando el cableado y reduciendo la necesidad de fuentes de alimentación separadas para cada cámara.
- Sistemas de Energía Solar: Para ubicaciones aisladas, los paneles solares, controladores de carga y baterías proporcionan una fuente de energía autónoma y confiable.
Aplicaciones Específicas de la Fibra Óptica en Videovigilancia
La versatilidad de la fibra óptica la hace indispensable en una amplia gama de aplicaciones de videovigilancia:
- Seguridad y Vigilancia Urbana: Permite la transmisión de video de alta resolución desde cámaras distribuidas en ciudades, autopistas y aeropuertos a centros de control centralizados.
- Grandes Propiedades y Granjas: Facilita la monitorización de extensas áreas rurales, campos, graneros y perímetros sin la limitación de distancia del cobre.
- Instalaciones Industriales y Complejos: Asegura la cobertura de vigilancia en fábricas, plantas industriales y complejos de gran tamaño, superando obstáculos y largas distancias.
- Eventos en Vivo a Gran Escala: Permite la colocación estratégica de cámaras en escenarios, pistas de carreras o cualquier punto de un gran recinto, sin estar limitados por la distancia al equipo de producción.
- Unidades Móviles de Transmisión (OB Vans): Integra sistemas de cámaras con salas de control o unidades móviles de producción de manera fluida.
- Aviación y Uso Militar: Los convertidores especializados y robustos están diseñados para entornos exigentes, garantizando la transmisión de video en condiciones adversas.
Mantenimiento y Solución de Problemas
Una vez instalado el sistema, el mantenimiento regular es crucial para asegurar su funcionamiento continuo y óptimo.
Mantenimiento Preventivo
- Inspección de Conexiones: Revisar periódicamente las conexiones de fibra y de alimentación para detectar signos de desgaste o daño.
- Limpieza: Mantener limpias las lentes de las cámaras y las carcasas para garantizar una calidad de video nítida.
- Actualizaciones de Firmware: Mantener actualizados los firmwares de cámaras y dispositivos de grabación para mejorar la seguridad y el rendimiento.
- Verificación de Configuración: Asegurarse de que la configuración de seguridad del sistema de monitoreo sea la adecuada para prevenir accesos no autorizados.
Solución de Problemas Comunes
- Mala Calidad de Video o Pérdida de Señal: Verificar la integridad de las conexiones de fibra, la alineación de los conectores y el estado de los transceptores. Asegurarse de que no haya daños físicos en el cable de fibra.
- Ausencia de Señal: Comprobar la alimentación de todos los componentes (cámaras, transceptores, grabador). Verificar que los transceptores estén correctamente emparejados y configurados.
- Interferencias: La fibra óptica es inherentemente inmune a interferencias electromagnéticas (EMI) y de radiofrecuencia (RFI), lo que la diferencia de los cables de cobre. Sin embargo, las interferencias en los equipos de conexión (cámaras, transceptores) podrían ser un factor.
Si persisten los problemas, consultar con un instalador profesional de sistemas de fibra óptica puede ser la mejor opción para identificar y resolver cualquier complejidad en la instalación. La correcta elección del cable, la preparación minuciosa y la aplicación de los pasos de instalación adecuados son fundamentales para garantizar una conexión estable y confiable, mejorando la seguridad y brindando tranquilidad.
