Integrando el Amplificador PMX con PLCs Siemens a través de ProfiNet: Una Guía Detallada

La comunicación industrial eficiente es la piedra angular de la automatización moderna, permitiendo la transferencia de datos en tiempo real y el control preciso de procesos. En el ámbito de los sistemas de Control Lógico Programable (PLC) de Siemens, existen varias tecnologías de comunicación robustas, siendo Profibus, Profinet y Ethernet Industrial las más prominentes. Este artículo se adentra en la integración específica de un amplificador PMX con un PLC Siemens utilizando el protocolo ProfiNet, ofreciendo una configuración de demostración práctica y detallando los pasos necesarios para una implementación exitosa.

Entendiendo las Tecnologías de Comunicación en Sistemas Siemens

Antes de sumergirnos en los detalles de la integración del PMX, es crucial comprender el panorama de la comunicación industrial en los PLCs Siemens. Las tres tecnologías principales -Profibus, Profinet y Ethernet Industrial- son gestionadas por PI (Profibus International), la misma entidad que supervisa sus respectivos estándares. Comprender sus diferencias arquitectónicas es fundamental para el diseño de redes, la integración de sistemas y la planificación de futuras migraciones.

Arquitectura del Protocolo Profibus

Profibus, acrónimo de "Process Field Bus", es una tecnología de bus de campo que opera sobre la capa física RS-485. Se caracteriza por su funcionamiento determinista en un modelo maestro-esclavo, con dos variantes principales: Profibus DP (Descentralized Periphery) y Profibus PA (Process Automation).

• Profibus DP: Diseñado para la periferia descentralizada, maneja E/S discretas con una velocidad máxima de 12 Mbps y una distancia máxima de 1200 metros (con repetidores).
• Profibus PA: Enfocado en la automatización de procesos, opera con seguridad intrínseca a 31.25 Kbps y permite distancias de hasta 1900 metros.

Profibus utiliza un mecanismo de "paso de token" entre maestros y sondeo para los dispositivos esclavos. Los tiempos de ciclo para Profibus DP suelen oscilar entre 0.5 ms y 10 ms, dependiendo del número de nodos y la velocidad de transmisión. Esta tecnología ha sido ampliamente desplegada en instalaciones Siemens heredadas, incluyendo sistemas S7-300, S7-400 y E/S distribuidas ET200. La conectividad Profibus para PLCs Siemens comúnmente se logra a través de tarjetas como la CP 5611 (PCI) o CP 5613 (PCI Express), o mediante interfaces Profibus integradas en las CPUs, como en la CPU 315-2 DP.

Arquitectura del Protocolo Profinet

Profinet representa la evolución de Profibus hacia Ethernet Industrial, estandarizado bajo IEC 61158. Opera sobre hardware Ethernet estándar, conservando al mismo tiempo capacidades de tiempo real esenciales para la automatización industrial. Profinet se clasifica en tres clases de rendimiento:

• Profinet RT (Real-Time): Ofrece tiempos de ciclo de 1 a 10 ms, utilizando UDP/IP para la transferencia de datos y aplicaciones de E/S estándar y HMI.
• Profinet IRT (Isochronous Real-Time): Reduce los tiempos de ciclo a 0.25 a 1 ms, empleando tramas Ethernet para aplicaciones de control de movimiento y sincronización precisa.
• Profinet DC (Distributed Clock): Alcanza tiempos de ciclo inferiores a 1 ms mediante sincronización por hardware, ideal para movimientos de alta velocidad.

Profinet soporta redundancia a nivel de dispositivo (MRP - Media Redundancy Protocol) y diversas topologías de red, incluyendo estrella, anillo y línea. Los PLCs Siemens S7-1200, S7-1500, y las series S7-300/400 (con CP 343-1) son compatibles con Profinet. La conectividad se facilita mediante módulos de comunicación como las tarjetas Ethernet Industrial/PROFINET 1850-EN2T.

Ethernet Industrial en Sistemas Siemens

Ethernet Industrial se refiere a la adaptación de Ethernet estándar para operar en entornos industriales exigentes. En los sistemas Siemens, esto se manifiesta a menudo como "Ethernet Industrial de Siemens" (ISO on TCP/SOE - Service de Transporte ISO sobre Ethernet). Proporciona:

• Protocolo ISO: Orientado a conexión, garantizando la entrega de datos mediante RFC 1006.
• Comunicación PG/OP: Permite el acceso a dispositivos de programación (PG) y paneles de operador (OP).
• Comunicación S7: Facilita el intercambio de datos entre PLCs (PLC-a-PLC) utilizando las funciones PUT/GET.

Ethernet Industrial de Siemens opera a velocidades de 10/100/1000 Mbps, utilizando conectores RJ45 blindados o M12 (IP67). El hardware clave incluye switches administrados o no administrados de la serie SCALANCE X y procesadores de comunicación como los CP 343-1/CP 443-1.

Comparativa de Protocolos: Profibus vs. Profinet vs. Ethernet Industrial

Configuración de Demostración: PMX con Siemens S7-315-2 PN/DP

Este ejemplo práctico se centra en la integración de un amplificador PMX con una interfaz ProfiNet PX01PN (slot 0) y placas de medición (PX878 en slot 1, PX455 en slot 2) a un PLC Siemens S7-315-2 PN/DP. El objetivo es lograr la lectura/escritura de datos coherentes a través de ProfiNet.

Conexión Física

La conexión se realiza utilizando un cable RJ45 estándar, conectando la interfaz ProfiNet del PMX (slot 0, placa PX01PN) directamente a un puerto ProfiNet del PLC Siemens.

Inicio del Programa y Configuración en el PLC

El proceso de configuración se lleva a cabo dentro del entorno de desarrollo de Siemens, ya sea Simatic Manager o TIA Portal.

1. Abrir Proyecto: Inicie Simatic Manager o TIA Portal y abra el proyecto de demostración denominado "DemoKoff".
2. Editar Nodo Ethernet: Dentro del menú del PLC, seleccione "Edit Ethernet Node".
3. Buscar Dispositivos: Haga clic en "Browse" en la sección "Ethernet node". Se abrirá una ventana que mostrará los dispositivos de red encontrados. Este proceso puede tardar algún tiempo.
4. Seleccionar PLC Siemens: Identifique y seleccione la unidad S7 deseada, basándose en su dirección MAC (en este ejemplo, 00-1B-1B-16-DD-47, que se encuentra impresa en el dispositivo).
5. Configurar Dirección IP del PMX: En la sección "Set IP configuration", asigne una dirección IP al amplificador PMX.
6. Integrar el PMX en la Red del PLC:
   • Navegue a través del árbol del menú en el lado derecho de la ventana de configuración.
   • Seleccione la ruta: Profinet IO -> Additional Field Devices -> I/O -> PMX.
   • Se presentarán opciones para el sistema PMX. Es crucial seleccionar el archivo de dispositivo PMX correcto. En este caso particular, hay dos archivos disponibles, y es necesario abrir el submenú para elegir el sistema PMX adecuado.
   • Añadir Canales Calculados: De manera similar a la adición de tarjetas de medición, los "Calculated Channels" (Canales Calculados) del PMX pueden ser añadidos. Es fundamental asegurar que el número de canales calculados configurados en el PLC coincida exactamente con el número visible en el navegador web del PMX (en este ejemplo, 8 canales).

Consideraciones de Migración y Compatibilidad

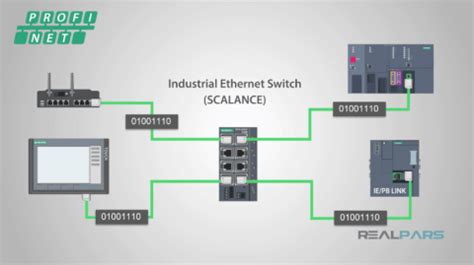

Para aquellas instalaciones que aún utilizan Profibus, Siemens ofrece soluciones de migración. Las puertas de enlace proxy, como el IE/PB Link de Siemens, permiten que los dispositivos Profibus operen dentro de redes Profinet. Estos dispositivos actúan como traductores entre Profibus DP/PA y Profinet IRT, salvaguardando así la inversión existente en equipos de campo.

La migración a Profinet o Ethernet Industrial implica considerar la infraestructura de red existente. Profinet, para su funcionalidad completa, requiere switches administrados de la serie SCALANCE X. Los cambios en la programación también son necesarios; TIA Portal es capaz de gestionar ambos protocolos, pero el mapeo de direcciones puede requerir una configuración cuidadosa. La ciberseguridad es otro factor importante, ya que tanto Ethernet Industrial como Profinet soportan segmentación VLAN y control de acceso para proteger las redes.

Preguntas Frecuentes sobre Integración y Productos

• ¿Pueden los dispositivos Profibus comunicarse en una red Profinet? Sí, mediante el uso de puertas de enlace proxy como el IE/PB Link de Siemens o acopladores PN/PA.
• ¿Cuál es el tiempo de respuesta típico para Profinet IRT comparado con Profibus DP? Profinet IRT puede alcanzar tiempos de ciclo de 0.25-1 ms con sincronización por hardware, mientras que Profibus DP generalmente opera entre 1-10 ms.
• ¿Es Ethernet Industrial lo mismo que Profinet? No. Ethernet Industrial utiliza protocolos TCP/IP estándar para datos de ingeniería y HMI. Profinet es un protocolo de Ethernet Industrial con extensiones de tiempo real (RT, IRT) para control determinista.
• ¿Qué CPUs Siemens soportan Profinet de forma nativa? Las CPUs S7-1200 (firmware v2.0+), S7-1500, S7-300 (con CP 343-1) y S7-400 (con CP 443-1) soportan Profinet. Muchas CPUs S7-1200 y S7-1500 modernas incluyen puertos PN integrados.
• ¿Se puede mezclar Ethernet Industrial y Profinet en la misma red física? Sí, ambos operan sobre hardware Ethernet estándar. Sin embargo, para Profinet IRT, se recomienda la segmentación VLAN para aislar el tráfico de tiempo real.

Acerca de Decowell Automation y sus Productos

Decowell Automation se destaca en el mercado de la automatización industrial por ofrecer productos de alta calidad diseñados para entornos exigentes. Su confiabilidad es reconocida a nivel mundial en más de 20 sectores, proporcionando soluciones personalizadas y soporte integral.

• Muestras de Productos: Las muestras están disponibles si se encuentran en stock, con costos de envío y producto a cargo del cliente.
• Cantidad Mínima de Pedido (MOQ): El MOQ es de tan solo 1 unidad, facilitando la evaluación de sus productos.
• Servicios OEM/ODM: Decowell ofrece personalización tanto OEM como ODM para satisfacer necesidades específicas de aplicación.
• Garantía: Se ofrece una garantía de 1 año que cubre daños no inducidos por humanos desde la fecha de envío.
• Condiciones de Pago: Se acepta T/T con un depósito del 70% y el 30% restante antes de la entrega. Se proporcionan fotos de productos y embalajes para aprobación.
• Descuentos por Volumen: Se ofrecen descuentos para pedidos más grandes; se recomienda contactar para un presupuesto personalizado.
• Plazo de Entrega: Los productos en stock se envían en 1-3 días laborables; los productos personalizados, típicamente en 2-4 semanas.
• Soporte Postventa: Se proporciona asistencia técnica, formación y acceso a manuales y software.
• Socios y Distribuidores: Decowell da la bienvenida a distribuidores y socios a nivel mundial.
• Control de Calidad: Los productos cumplen con las normas CE, RoHS y UL, y se someten a rigurosas pruebas para garantizar fiabilidad y rendimiento.

Este ejemplo de integración del amplificador PMX con un PLC Siemens S7-315-2 PN/DP a través de ProfiNet ilustra la importancia de comprender las arquitecturas de comunicación y seguir procedimientos de configuración detallados para lograr una operación industrial eficiente y confiable.
