La medición de nivel es un parámetro fundamental en innumerables procesos industriales, y la necesidad de obtener datos precisos y fiables de forma continua ha impulsado el desarrollo de tecnologías avanzadas. Entre las soluciones más efectivas y versátiles se encuentran los transmisores de nivel capacitivos, que, al integrarse con protocolos de comunicación como Modbus, ofrecen una conectividad sin precedentes para la monitorización y el control industrial. Este artículo explora en detalle el funcionamiento, las aplicaciones y las ventajas de los transmisores capacitivos de nivel Modbus, destacando su papel crucial en la automatización industrial moderna.
El Principio de Medición Capacitiva

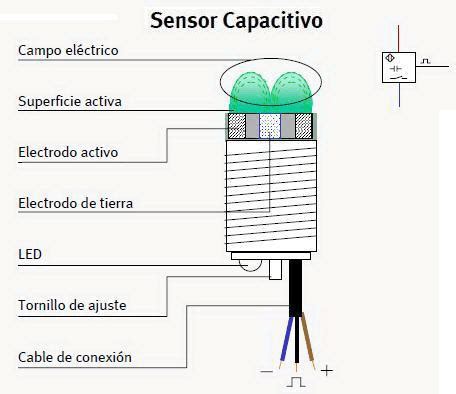

El principio fundamental detrás de los transmisores de nivel capacitivos se basa en la variación de la capacitancia de un condensador. En estas aplicaciones, la sonda del instrumento y la pared del tanque actúan conjuntamente como las placas de un condensador eléctrico. Cuando el tanque está vacío, el aire actúa como el dieléctrico entre estas "placas". Sin embargo, al introducirse un líquido, la constante dieléctrica del sistema cambia debido a la presencia del medio a medir. Esta alteración en la constante dieléctrica provoca un cambio medible en la capacitancia del condensador.
La medición de nivel capacitiva es una solución probada y económica que se basa en el cambio de capacitancia de un condensador. El principio de medición está contrastado en millones de aplicaciones, lo que garantiza su fiabilidad. Los sensores de nivel capacitivo miden el nivel de líquidos utilizando el principio de capacitancia eléctrica. Estos sensores están compuestos por dos electrodos que almacenan energía eléctrica, conocida como capacitancia, la cual depende directamente del volumen y nivel del líquido presente entre los electrodos. Esta tecnología es particularmente útil en depósitos pequeños y para productos que tienden a generar adherencias, ya que su diseño minimiza los puntos de acumulación.
Integración con Modbus: Un Estándar Industrial
La adopción de protocolos de comunicación estándar es esencial para la interoperabilidad y la eficiencia en los sistemas de automatización industrial. Modbus se ha consolidado como el protocolo estándar para la comunicación industrial, un estándar de comunicación ampliamente aceptado y muy fácil de aprender. Modbus es un protocolo abierto y trabaja bajo el modelo Máster/Slave, lo que facilita su integración en una vasta gama de sistemas. Su naturaleza de código abierto abre la disponibilidad de miles de API en Internet para cada lenguaje de programación.
Modbus TCP/IP es una variación particularmente relevante de la versión original (Serial y RTU), que se comunica a través de una red estándar. Esta capacidad permite que los transmisores capacitivos de nivel Modbus se conecten de manera sencilla tanto a un sistema como a muchos objetivos. Además, Modbus TCP/IP permite que múltiples controladores consulten la información de los Slaves, lo que abre una gran ventana de aplicaciones en el campo. La fiabilidad de Modbus TCP/IP es otro de sus puntos fuertes, ya que no requiere configuraciones complejas en la red.
Los Sensores Phantom Erbessd, por ejemplo, integran comunicación Modbus de dos maneras importantes para ofrecer una amplia variedad de soluciones en monitoreo de condición. La primera integración proviene directamente del hardware y no requiere software adicional. En este caso, los sensores Phantom (que pueden ser de 1 a 150) se comunican con un Gateway que actúa como Slave (Servidor) para la comunicación Modbus. Los pasos para su configuración implican establecer el orden de los Phantom en los registros Modbus de la puerta de enlace y configurar el sistema PLC o SCADA para leer desde la dirección IP de la puerta de enlace.
La segunda integración Modbus se realiza a través de un módulo de software, como el EI-Monitor. Este módulo permite compartir datos procesados, como "Aceleración envolvente", "Scores" y "Desplazamiento", además de todos los datos que provienen de los sensores. EI-Monitor presenta un panel fácil de usar para la configuración de registros, que luego se utilizan a través de un sistema PLC o SCADA. Esta doble vía de integración Modbus, tanto por hardware como por software, demuestra la flexibilidad y la robustez de esta tecnología.
Que es el Modbus RTU o TCP, cómo implementar y configurar una comunicación RS485 en un instrumento❓👌
Aplicaciones Industriales de los Transmisores Capacitivos de Nivel Modbus
Los transmisores capacitivos de nivel Modbus son altamente versátiles y encuentran aplicación en una amplia gama de industrias. Su capacidad para proporcionar mediciones de alta precisión y sin contacto los hace ideales para entornos donde la higiene es primordial o donde los productos pueden ser corrosivos o propensos a generar adherencias.
En la industria química, estos transmisores son cruciales para monitorear el nivel de reactivos, disolventes y productos intermedios en reactores y tanques de almacenamiento. La resistencia a la corrosión de muchos de estos dispositivos asegura una operación fiable incluso con sustancias agresivas.
El tratamiento de aguas se beneficia enormemente de la precisión de los transmisores capacitivos. Se utilizan para controlar los niveles en tanques de clarificación, depósitos de productos químicos para el tratamiento y estaciones de bombeo. La capacidad de medir líquidos y sólidos granulados también los hace adecuados para aplicaciones en plantas de tratamiento de aguas residuales.
En la industria alimentaria y de bebidas, la medición sin contacto y la facilidad de limpieza son aspectos clave. Los transmisores capacitivos se emplean para monitorear el nivel de ingredientes líquidos y sólidos en silos, tanques de mezcla y líneas de producción, asegurando la calidad y la consistencia del producto. La detección de nivel funciona con sensores de nivel capacitivos como Liquicap, Liquipoint, Minicap o Solicap, incluso en aplicaciones que comportan productos corrosivos y muchas adherencias en líquidos y sólidos.
Otras aplicaciones incluyen el monitoreo de nivel en tanques de combustible, diésel o gasolina, donde la seguridad y la precisión son primordiales. También se utilizan en la medición de interfases entre diferentes líquidos, lo que es vital en procesos de separación y purificación.
Ventajas Clave de los Transmisores Capacitivos de Nivel Modbus
La combinación de la tecnología de medición capacitiva con la comunicación Modbus ofrece una serie de ventajas significativas para las operaciones industriales:
- Alta Precisión: Los transmisores capacitivos proporcionan mediciones de nivel muy precisas, a menudo con una precisión de ±0,25% F.S. (Full Scale), lo que permite un control de proceso optimizado.
- Medición sin Contacto: Al no requerir contacto físico directo con el medio, se reduce el riesgo de contaminación y se prolonga la vida útil del sensor, especialmente con productos corrosivos o abrasivos.
- Versatilidad: Adecuados para una amplia gama de líquidos y sólidos granulados, así como para condiciones de trabajo duras.
- Fácil Integración: La compatibilidad con el protocolo Modbus facilita la integración en sistemas SCADA, PLC y DCS existentes, reduciendo los costos de instalación y configuración.
- Fiabilidad: El principio de medición está probado en millones de aplicaciones, y la robustez de la tecnología Modbus garantiza una comunicación de datos fiable.
- Costo-Efectividad: Para muchas aplicaciones, especialmente en depósitos pequeños y con productos que generan adherencias, representan una solución sencilla y económica.
- Monitoreo Remoto: La comunicación Modbus permite el monitoreo y la adquisición de datos de nivel de forma remota, mejorando la eficiencia operativa y la seguridad.
Los transmisores de nivel por radar YUNYI 80G, por ejemplo, adoptan la avanzada tecnología de radar de onda continua de frecuencia modulada (FMCW) de alta frecuencia de 80GHz. Su avanzada tecnología de radar y su interfaz de PC de fácil uso garantizan mediciones precisas, alta sensibilidad y una integración perfecta. Estos transmisores, al igual que los capacitivos, se benefician de la conectividad digital para la transmisión de datos.
Consideraciones Adicionales y Opciones de Medición
Si bien los transmisores capacitivos son una solución excelente, es importante reconocer que existen otras tecnologías para la medición de nivel, cada una con sus propias fortalezas. Por ejemplo, los transmisores ultrasónicos son fáciles de usar y ofrecen una comunicación digital completa entre la máquina y el ser humano, como la serie AI.ULH. Los transmisores de nivel por radar, como el SUP-RD909 que opera a 26 GHz, o los de onda milimétrica de 80 GHz, son ideales para condiciones de operación difíciles, altos niveles de presión o temperatura, y para medir líquidos y sólidos a granel en silos y contenedores. Estos sensores de nivel por radar están diseñados para medir líquidos y sólidos a granel en depósitos, contenedores y silos.
La elección entre un transmisor capacitivo, ultrasónico, de radar o de onda guiada (GWR) dependerá de las especificaciones exactas de la aplicación, incluyendo las propiedades del medio, las condiciones del proceso y los requisitos de precisión. Por ejemplo, un transmisor de nivel de 24 VCC alimentado por el lazo de control y basado en la tecnología probada del radar de onda guiada (GWR) puede ser adecuado para ciertas aplicaciones.
Independientemente de la tecnología específica, la integración con protocolos como Modbus sigue siendo un factor clave para la conectividad y la gestión de datos. La capacidad de transmitir señales proporcionales (como 4-20 mA) junto con datos digitales a través de Modbus asegura que los sistemas de control reciban toda la información necesaria para una operación eficiente. La salida analógica de 4-20mA de 3 hilos es una opción común, con alcances disponibles de 0.3 a 65 metros (máx.).
YUANBEN, como fabricante de sensores industriales, se encarga de diseñar, fabricar y suministrar una amplia gama de sensores para diversas aplicaciones, incluyendo soluciones de detección personalizadas. Su experiencia en tecnología de sensores permite el desarrollo de soluciones para aplicaciones industriales específicas, ampliando las opciones disponibles para los ingenieros y técnicos.
KOBOLD, con décadas de experiencia en la industria y una red de distribución experta, ofrece transmisores capacitivos diseñados para mediciones de nivel de alta precisión y sin contacto. Su enfoque en la versatilidad permite el uso en industrias como el procesamiento químico, tratamiento de aguas y producción de alimentos y bebidas, con una fácil integración en sistemas de control existentes. La red de distribución global de KOBOLD asegura soporte y servicio a clientes en todo el mundo.
En resumen, los transmisores capacitivos de nivel Modbus representan una solución robusta y conectada para la monitorización de nivel en la industria. Su principio de medición fiable, combinado con la universalidad del protocolo Modbus, los convierte en una opción preferente para aplicaciones que requieren precisión, versatilidad y una integración fluida con los sistemas de automatización modernos. La continua evolución de estas tecnologías promete aún mayores capacidades y eficiencias en el futuro.
