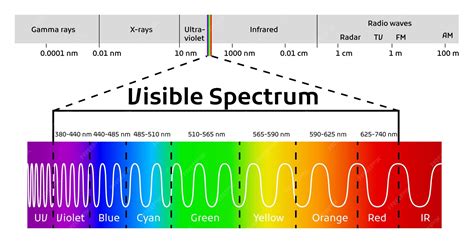

La luz, fundamental para la comunicación moderna, se caracteriza intrínsecamente por su longitud de onda. Esta medida numérica define el espectro lumínico, asociando a cada frecuencia o color de luz una longitud de onda específica. La relación entre longitud de onda y frecuencia es directa, y comprenderla es crucial para optimizar la transmisión de datos a través de fibras ópticas.
La Importancia de la Longitud de Onda en la Fibra Óptica
En el ámbito de las comunicaciones ópticas, la elección de la longitud de onda adecuada es primordial. Las fibras ópticas, ya sean multimodo o monomodo, operan de manera óptima dentro de rangos de longitud de onda específicos. La fibra multimodo es comúnmente utilizada con longitudes de onda de 850 nm y 1300 nm. Por otro lado, la fibra monomodo brilla en las longitudes de onda de 1310 nm y 1550 nm. La aparente similitud entre 1300 nm y 1310 nm reside meramente en la denominación habitual; la diferencia es sutil pero significativa en el rendimiento.
La propagación de la luz en estas fibras se logra mediante fuentes como láseres y diodos emisores de luz (LEDs). Los láseres, con su emisión de luz más concentrada, son ideales para la fibra monomodo, operando a 1310 nm o 1550 nm. Los LEDs, por su parte, son más adecuados para la fibra multimodo, funcionando a 850 nm o 1300 nm.
¿Por Qué Elegir Estas Longitudes de Onda Específicas?

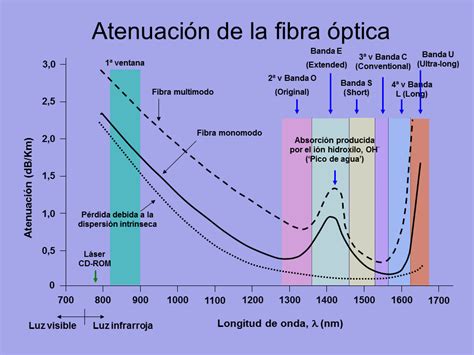

La selección de las longitudes de onda de 850 nm, 1300 nm y 1550 nm no es arbitraria. Estas son las longitudes de onda en las que las señales ópticas experimentan la menor pérdida de señal al transmitirse a través de la fibra óptica. Esta mínima atenuación las convierte en las candidatas ideales para la transmisión, asegurando la integridad de los datos a lo largo de distancias considerables.
La pérdida en la fibra de vidrio se origina principalmente de dos fenómenos: la pérdida por absorción y la pérdida por dispersión. La pérdida por absorción ocurre en determinadas longitudes de onda, conocidas como "bandas de agua", debido a la absorción de pequeñas cantidades de vapor de agua presentes en el material de vidrio. La dispersión, en cambio, se produce por el rebote de los átomos y moléculas dentro del vidrio. A medida que la longitud de onda aumenta, la dispersión de las ondas largas tiende a ser significativamente menor, lo que explica la preferencia por longitudes de onda más largas en la transmisión a larga distancia.

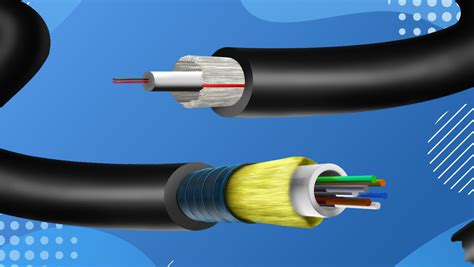

Fibra Monomodo vs. Fibra Multimodo: Una Elección Fundamental
Al configurar una red, una pregunta recurrente es si optar por fibra multimodo (MMF) o monomodo (SMF). La luz en la fibra multimodo se propaga a través de múltiples trayectorias, lo que limita su distancia de transmisión a generalmente menos de 2 km. Operan a 850 nm o 1310 nm y son relativamente fáciles de acoplar a dispositivos ópticos. Sin embargo, la fibra monomodo, con un diámetro de núcleo mucho menor (entre 8 y 10 µm), permite que la luz se propague en una única trayectoria o modo.
Fibra Óptica Monomodo (SMF): El Camino Recto hacia el Rendimiento
La fibra monomodo se caracteriza por su pequeño diámetro de núcleo, típicamente entre 8 y 10 micrómetros (µm). Este diseño limita la propagación de la señal óptica a un único modo, de ahí su nombre. Al no tener que lidiar con los múltiples caminos y reflexiones internas que caracterizan a la fibra multimodo, la señal en la fibra monomodo viaja distancias mucho más largas sin sufrir distorsión o atenuación significativa. Esto la convierte en la opción predilecta para la transmisión de datos a larga distancia, pudiendo alcanzar distancias de hasta 200 kilómetros (aproximadamente 60 millas) o más con una mínima pérdida de señal.
Existen diferentes tipos de fibra monomodo, siendo OS1 y OS2 las especificaciones más comunes. Ambas operan en las longitudes de onda de 1310 nm y 1550 nm, con atenuaciones máximas de 1 dB/km para OS1 y 0.4 dB/km para OS2. Es importante destacar que OS1 y OS2 no son interoperables directamente, y mezclar cables de estos tipos puede degradar la calidad de la señal.
- Estándares y Construcción: Los cables OS1 cumplen con las especificaciones ITU-T G.652A/B (estándares normales) y G.652C/D (baja banda de agua), mientras que OS2 se enfoca en G.652C/D, optimizado para aplicaciones CWDM (Multiplexación por División de Longitud de Onda Gruesa). OS1 se integra en cubiertas robustas para interiores (campus, centros de datos), mientras que OS2, con su construcción de tubo holgado, es más adecuado para exteriores y entornos hostiles.
- Atenuación y Distancia: OS1 presenta una atenuación máxima de 1.0 dB/km, permitiendo distancias de hasta 10 km. OS2, con una atenuación de 0.4 dB/km, puede extenderse hasta 200 km. Ambas soportan velocidades de 1 a 10 GbE, y OS2 es capaz de manejar conexiones Ethernet de 40G/100G.
La elección entre OS1 y OS2 depende de la distancia requerida. Para redes interiores de edificios, campus y centros de datos, OS1 es suficiente. Para transmisiones exteriores y de larga distancia, OS2 es la opción superior, ofreciendo mejor rendimiento y menor pérdida, y es cada vez más la opción preferida para aplicaciones de red modernas.
Fibra Óptica Multimodo (MMF): La Solución para Distancias Cortas
La fibra multimodo es un tipo común de fibra óptica que opera en las longitudes de onda de 850 nm y 1300 nm. Su característica distintiva es un núcleo de mayor diámetro, típicamente de 50 µm o 62.5 µm, que permite la propagación de múltiples modos de luz simultáneamente. Esto le confiere un gran ancho de banda y un costo relativamente bajo, haciéndola ideal para la transmisión en distancias cortas, como dentro de salas de informática, edificios y campus.
Las fuentes de luz comúnmente utilizadas con MMF son LEDs y VCSELs (láseres de emisión superficial de cavidad vertical), que son más económicas que los láseres utilizados en SMF. Sin embargo, la propagación de múltiples modos en MMF conduce a la dispersión modal, un fenómeno que limita la distancia de transmisión a unos pocos cientos de metros para altas velocidades de datos (como 10 Gb/s en OM3/OM4/OM5).
Comparativa Detallada: Monomodo vs. Multimodo
| Característica | Fibra Monomodo (SMF) | Fibra Multimodo (MMF) |
|---|---|---|
| Diámetro del Núcleo | 8-10 µm | 50 µm / 62.5 µm |
| Fuente de Luz | Láser / Diodo láser | LED / VCSEL |
| Longitud de Onda | 1310 nm, 1550 nm | 850 nm, 1300 nm |
| Ancho de Banda | Teóricamente ilimitado | Hasta 28,000 MHz·km (OM5) |
| Distancia Transmisión | Hasta 200 km (OS2) | OM3/OM4/OM5: hasta 300-550 m a 10 G |
| Atenuación | 0.4 dB/km (OS2 a 1310/1550 nm) | Mayor debido a la dispersión modal |
| Costo del Cable | Menor costo | Mayor costo |
| Costo del Equipo | Mayor costo (fuentes láser) | Menor costo (LEDs, VCSELs) |
| Aplicaciones | Telecomunicaciones, WAN, MAN, larga distancia, backbone | LAN, centros de datos, campus, redes empresariales |

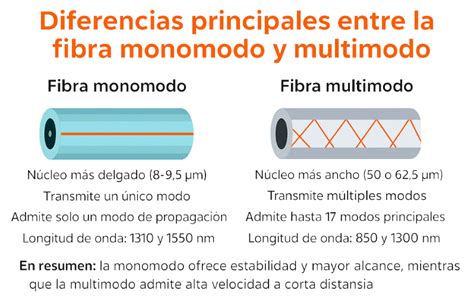

Diferencias entre la fibra #Monomodo y #Multimodo
Ventajas Clave de la Fibra Monomodo
La superioridad de la fibra monomodo en ciertas aplicaciones se deriva de sus ventajas inherentes:
- Mayor Distancia: Su baja atenuación permite transmisiones que superan con creces las capacidades de la fibra multimodo, alcanzando cientos de kilómetros.
- Mayor Ancho de Banda: La capacidad teórica de ancho de banda de la fibra monomodo es prácticamente ilimitada, al permitir el paso de un solo modo de luz.
- Sin Dispersión Modal: Al transmitir un único modo de luz, se elimina la dispersión modal, un factor limitante en la fibra multimodo.
- Mayor Velocidad: La ausencia de dispersión modal y otros efectos de la transmisión multimodo permite alcanzar velocidades de señalización significativamente más altas.
Ventajas de la Fibra Multimodo
A pesar de las ventajas de la fibra monomodo, la fibra multimodo también presenta sus propios puntos fuertes, especialmente en entornos específicos:
- Facilidad de Cableado y Mantenimiento: La fibra monomodo puede ser más sensible a problemas de curvatura y requiere empalmes de alta precisión, lo que puede aumentar el riesgo de pérdidas. La fibra multimodo, con su mayor tolerancia, simplifica el cableado y el mantenimiento.
- Menores Requisitos de Limpieza: Si bien la limpieza es crucial para ambas, la fibra multimodo puede ser más permisiva en ciertas situaciones.
- Costo de Transceptores: Los transceptores láser para fibra multimodo suelen ser menos costosos que los de fibra monomodo, y los láseres multimodo consumen menos energía.
¿Cómo Elegir la Fibra Adecuada?
La decisión entre fibra monomodo y multimodo se reduce, en última instancia, a las necesidades específicas de la aplicación.
- Distancia: Este es el factor primordial. Para distancias cortas (hasta unos 300-400 metros, como en centros de datos), la fibra multimodo es generalmente suficiente y rentable. Para distancias que superan los kilómetros, la fibra monomodo es la única opción viable.
- Costo Total: Si bien los cables de fibra monomodo pueden ser más baratos, el costo del equipo óptico asociado (transceptores) suele ser mayor. La fibra multimodo puede tener un costo de cable más elevado, pero su equipo óptico es más económico. Es esencial considerar el costo total de la solución, incluyendo la instalación y el mantenimiento a largo plazo.
- Actualizaciones Futuras: Si se prevé un aumento en la demanda de ancho de banda o distancias de transmisión en el futuro, invertir en fibra monomodo desde el principio puede ser una estrategia más rentable a largo plazo.
La banda de longitudes de onda utilizada en las comunicaciones por fibra óptica se ha expandido con el tiempo. La banda O, que abarca de 1260 nm a 1360 nm, fue la primera en ser ampliamente utilizada. Para satisfacer la creciente demanda de ancho de banda, se introdujo la banda E (1360 nm a 1460 nm) y posteriormente la banda U (ultra extendida, de 1460 nm a 1650 nm). Esta expansión ha permitido la transmisión de volúmenes masivos de datos a largas distancias con mínima degradación de la señal.
Una innovación clave que ha revolucionado las comunicaciones por fibra óptica es la Multiplexación por División de Longitud de Onda (WDM). Esta tecnología permite que múltiples longitudes de onda o canales de datos coexistan y se transmitan simultáneamente a través de una única fibra óptica, multiplicando exponencialmente la capacidad de transmisión de datos.
En resumen, la fibra monomodo, con su capacidad para transmitir luz en un solo modo a través de un núcleo estrecho, es la columna vertebral de las comunicaciones de larga distancia y alto rendimiento. Su mínima atenuación y ausencia de dispersión modal la hacen indispensable para redes troncales, telecomunicaciones y transmisiones que abarcan grandes distancias. La elección correcta entre fibra monomodo y multimodo, considerando la distancia, el costo y las necesidades futuras, es fundamental para el diseño de una red óptica eficiente y robusta.
