La infraestructura de las telecomunicaciones modernas, especialmente aquella que soporta la transmisión de datos a altas velocidades, depende intrínsecamente de la integridad y eficiencia de las conexiones de fibra óptica. En este intrincado ecosistema, la fusionadora de fibra óptica, también conocida como empalmadora de fibra óptica, emerge como una herramienta de precisión electromecánica de vital importancia. Su función principal es unir dos fibras ópticas de manera que se minimicen las pérdidas de señal y se eviten interrupciones, garantizando así la continuidad y calidad de la transmisión de datos. La construcción y optimización de redes de telecomunicaciones, desde las redes de acceso hasta los troncales de alta capacidad, encuentran en la fusionadora un elemento indispensable para su despliegue y mantenimiento.
¿Qué es y Cómo Funciona una Fusionadora de Fibra Óptica?

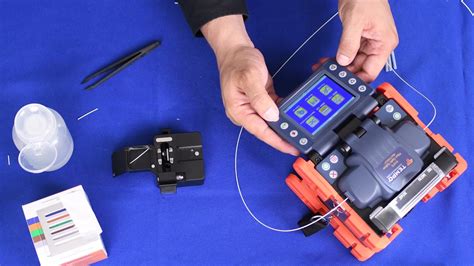

En esencia, una fusionadora de fibra óptica es una máquina diseñada para unir de forma permanente dos extremos de fibra óptica, creando una única hebra continua. Este proceso, conocido como fusión por arco, implica la aplicación de un arco eléctrico controlado para fundir y unir los extremos de las fibras. El funcionamiento de una fusionadora se basa en una serie de pasos meticulosos y tecnológicamente avanzados.
El proceso comienza con la preparación de las fibras ópticas. Los extremos de las dos fibras que se van a unir deben ser pelados con precisión para retirar la capa protectora externa y luego cortados con una cuchilla de alta precisión para obtener una superficie de corte lo más perpendicular y limpia posible. Posteriormente, estas fibras preparadas se colocan cuidadosamente en soportes específicos, conocidos como "holders". Estos holders pueden ser magnéticos removibles o fijos, y su función es mantener las fibras en una posición estable y alineada.
Una vez posicionadas las fibras, la fusionadora utiliza un sistema de lentes y cámaras para capturar imágenes de los extremos de las fibras. Estas imágenes son analizadas por el software interno de la máquina, que identifica los núcleos y revestimientos de cada fibra. Basándose en esta información visual, los actuadores internos de la fusionadora mueven con gran precisión los soportes de las fibras (los carros de los holders) para alinear los ejes de ambas fibras de la manera más perfecta posible. Este es un paso crítico, ya que la desalineación de los núcleos o revestimientos puede resultar en pérdidas de señal significativas.
Una vez que la alineación se considera óptima, la fusionadora genera un arco eléctrico de alta temperatura entre dos electrodos. Este arco funde la sílice de los extremos de las fibras. La fusión se produce mientras los carros de los holders mantienen la alineación, permitiendo que los extremos fundidos se unan y se solidifiquen, formando una unión continua. La calidad de esta fusión es crucial, y se mide por la pérdida de empalme, que idealmente debe ser lo más baja posible.
Tipos de Fusionadoras: Alineación por Núcleo vs. Alineación por Revestimiento
En el mercado existen principalmente dos tipos de fusionadoras de fibra óptica, diferenciadas por el método que emplean para alinear las fibras antes de la fusión: las de alineación por núcleo y las de alineación por revestimiento.
Las fusionadoras de alineación por núcleo, también conocidas como "core alignment", son consideradas las más precisas. Estas máquinas utilizan sistemas de visión avanzados para alinear directamente los núcleos de las fibras ópticas. El núcleo es la parte central de la fibra por donde viaja la luz, y su alineación precisa es fundamental para minimizar las pérdidas de señal. Estas fusionadoras suelen emplear múltiples motores y ejes para lograr un ajuste fino y exacto de la posición de las fibras, garantizando una fusión de muy alta calidad con pérdidas de empalme ultra bajas. Son la opción preferida para aplicaciones de alta exigencia donde la integridad de la señal es primordial.
Por otro lado, las fusionadoras de alineación por revestimiento, también llamadas "cladding alignment", utilizan la capa externa de la fibra, el revestimiento, para guiar la alineación. Si bien son menos precisas que las de alineación por núcleo, siguen siendo capaces de realizar empalmes de buena calidad para muchas aplicaciones. Estas máquinas suelen ser más sencillas en su diseño y menos costosas, empleando menos motores y ejes para el proceso de alineación. Son una solución viable para aplicaciones donde no se requieren las pérdidas de empalme extremadamente bajas que ofrecen las fusionadoras de alineación por núcleo.
Características Clave y Consideraciones para la Selección
Al seleccionar una fusionadora de fibra óptica, diversos factores deben ser tenidos en cuenta para asegurar que la herramienta se adapte a las necesidades específicas del instalador y del entorno de trabajo. La precisión es, sin duda, uno de los atributos más importantes. Una alta precisión en la alineación se traduce directamente en bajas pérdidas de empalme, lo cual es esencial para el rendimiento óptimo de la red. La velocidad de fusión es otro factor relevante, especialmente en despliegues a gran escala o en situaciones donde el tiempo es crítico.
La durabilidad y fiabilidad son también cruciales, ya que estas máquinas a menudo operan en condiciones de campo exigentes. Una batería de iones de litio modular enchufable de gran capacidad es una característica deseable, ya que garantiza operaciones de campo de larga duración sin necesidad de recargas frecuentes. La interfaz de usuario juega un papel importante en la facilidad de operación. Una pantalla táctil con interfaces gráficas de nuevo diseño y una operación intuitiva simplifican el uso de la máquina, incluso para usuarios con menos experiencia.
La adaptabilidad ambiental es fundamental. Las fusionadoras deben ser capaces de operar de manera fiable en una amplia gama de condiciones, incluyendo temperaturas extremas, humedad y polvo. Para entornos con poca luz, contar con una luz potente integrada es esencial para permitir una visualización clara de las fibras y del proceso de fusión.
El mantenimiento es otro aspecto a considerar. Una ranura en V de cerámica de alta precisión, que es fácil de limpiar y mantener, contribuye a la longevidad y al rendimiento constante de la máquina. La capacidad de realizar una fusión bidireccional puede optimizar el flujo de trabajo en ciertas aplicaciones.
La portabilidad es un atributo muy valorado por los instaladores. El tamaño pequeño y el peso ligero hacen que la fusionadora sea fácil de transportar al lugar de trabajo, mejorando la eficiencia y reduciendo la fatiga del operario.
Antes de proceder con la fusión, es una práctica recomendada comprobar la máquina y realizar una calibración de arco. Esta calibración verifica si la inyección de arco voltaico es suficiente o si necesita ser ajustada. Determina la rapidez con la que se funde la sílice y si la posición del arco es correcta. Si la prueba de calibración resulta positiva, la máquina está lista para la fusión. Si es negativa, es necesario repetir el proceso de preparación de las fibras, lo que puede implicar pelar, limpiar y cortar las fibras tantas veces como sea necesario hasta obtener un resultado satisfactorio.
Estabilización de electrodos y calibración de arco en una fusionadora | Fujikura & Digatel
La interfaz de última generación de las fusionadoras modernas no solo facilita la operación, sino que también contribuye a la consecución de pérdidas de empalme ultra bajas, adaptando la máquina a diversos entornos y condiciones de trabajo. La elección de una fusionadora profesional suele basarse en esta combinación de tamaño, peso, fiabilidad, adaptabilidad ambiental y la calidad de las uniones que puede producir.
El Papel de la Fusionadora en la Infraestructura de Telecomunicaciones
La importancia de la fusionadora de fibra óptica trasciende su función técnica. Es un componente habilitador para la expansión y mejora de las redes de telecomunicaciones. Permite la creación de enlaces de fibra óptica de larga distancia y de alta capacidad, que son la columna vertebral de Internet, las redes móviles de última generación (como el 5G), y los servicios de banda ancha de alta velocidad para hogares y empresas.
En la construcción de nuevas redes, las fusionadoras son esenciales para unir tramos de cable de fibra óptica, ya sea en instalaciones subterráneas, aéreas o submarinas. Su precisión asegura que la señal pueda viajar a través de cientos o miles de kilómetros con una degradación mínima. En la optimización de redes existentes, las fusionadoras se utilizan para reparar cables dañados, fusionar nuevas ramas a la red principal o para realizar actualizaciones y mejoras en la infraestructura.
El sector de las telecomunicaciones está en constante evolución, impulsado por la demanda de mayor ancho de banda y menor latencia. Las fusionadoras de fibra óptica, con sus continuas mejoras en precisión, velocidad y portabilidad, son herramientas clave que permiten a los profesionales del sector satisfacer estas demandas crecientes. La eficiencia y fiabilidad de estas máquinas impactan directamente en la calidad del servicio que reciben los usuarios finales, desde la navegación web hasta las videollamadas y el streaming de contenido multimedia.
La celebración de eventos como AOTEC en recintos feriales como IFEMA Madrid subraya la importancia de la tecnología de las telecomunicaciones y las herramientas asociadas, como las fusionadoras, para los operadores locales, integradores y empresas del sector. Estos encuentros son plataformas vitales para el intercambio de conocimientos, la presentación de innovaciones y la forja de alianzas que impulsan el desarrollo continuo de las redes de comunicación.
