Comprender en profundidad cómo funciona un sistema de acceso con tarjeta RFID es un factor clave para garantizar la seguridad y el control en una amplia variedad de entornos. Desde grandes corporaciones y centros gubernamentales, hasta complejos residenciales, instituciones educativas, hospitales o instalaciones industriales, este tipo de control de acceso se ha convertido en una herramienta indispensable para gestionar entradas y salidas de forma eficiente. La tecnología RFID, basada en la identificación por radiofrecuencia, permite verificar la identidad de una persona sin contacto físico, ofreciendo un método rápido, confiable y resistente al desgaste que presentan otros sistemas más antiguos como las llaves mecánicas o las tarjetas de banda magnética. Este artículo no solo presenta una explicación detallada, clara y estructurada sobre el funcionamiento interno de estos sistemas, sino que también profundiza en sus ventajas competitivas, las tendencias actuales, los componentes esenciales que lo integran y una comparativa técnica con otras soluciones de acceso. Un sistema de acceso con tarjeta RFID (Radio Frequency Identification) es una solución tecnológica que permite autorizar entradas o accesos mediante una tarjeta o etiqueta que se comunica por radiofrecuencia con un lector. Incluir términos semánticamente relacionados favorece el SEO y orienta mejor al lector. A continuación, encontrarás una selección de preguntas frecuentes que te ayudarán a comprender mejor el funcionamiento, ventajas y aplicaciones de los sistemas de control de acceso con tarjeta RFID. Un sistema de acceso con tarjeta RFID puede ser altamente seguro si se utilizan protocolos de cifrado y autenticación avanzados. Entender cómo funciona un sistema de acceso con tarjeta RFID y su aplicación en el control de acceso es fundamental para su elección, implementación y mantenimiento efectivo.
¿Qué es el RFID y Cómo Funciona?
El RFID (Identificador por radiofrecuencia) es un conjunto de tecnologías diseñadas para leer etiquetas (tags) a distancia de forma inalámbrica. Estas etiquetas son pequeños dispositivos que almacenan información y que pueden ser leídos por un dispositivo llamado lector RFID. El principio fundamental de su funcionamiento reside en la comunicación por radiofrecuencia. Un lector RFID, que actúa como un emisor-receptor (transceptor), emite una señal de radiofrecuencia. Cuando una etiqueta RFID se encuentra dentro del alcance de esta señal, se activa y responde transmitiendo la información que tiene almacenada. Esta información es luego captada y decodificada por el lector.
Los lectores RFID pueden ser conectados a un autómata o procesador para procesar la información recibida. Las etiquetas RFID se presentan en una gran variedad de formatos, tales como pegatinas adheribles, tarjetas, llaveros, y pueden integrarse directamente en un determinado producto o, incluso, insertarse bajo la piel en un animal o humano. Esta versatilidad ha llevado a su amplia adopción en diversas aplicaciones.
Los RFID son ampliamente empleados en sistemas de alarma, aplicaciones comerciales en sustitución de códigos de barras, cerraduras electrónicas, sistemas de pago, tarjetas personales, control de accesos a recintos como gimnasios o piscinas, fichaje en empresas, entre muchas otras aplicaciones.
Bandas de Frecuencia y Tipos de Etiquetas RFID
El RFID puede operar en cuatro bandas de frecuencia principales, cada una con sus propias características y aplicaciones:
- Baja frecuencia (LF): Opera entre 125-134.2 kHz. Se utiliza comúnmente en el control de animales y en llaves de automóviles debido a su robustez y capacidad para penetrar materiales no metálicos.
- Alta frecuencia (HF): Opera a 13.56 MHz. Esta es la banda más frecuente para aplicaciones de control de accesos y control de artículos en tiendas.
- Ultra alta frecuencia (UHF): Opera entre 868 - 956 GHz. Ofrece mayores alcances de lectura y velocidades de transmisión de datos, siendo ideal para aplicaciones logísticas y de gestión de inventario a gran escala.
- Microondas: Opera a 2.45 GHz. Se utiliza en aplicaciones específicas que requieren un alto rendimiento y un alcance considerable.
En cuanto a las etiquetas RFID, existen dos tipos principales según su capacidad de escritura:
- Etiquetas de sólo lectura (ROM): La información que contienen es grabada durante su fabricación y no puede ser modificada. Son ideales para aplicaciones donde la información es estática, como identificadores únicos.
- Etiquetas de lectura y escritura (RW): Permiten sobrescribir la información almacenada, lo que las hace más versátiles para aplicaciones que requieren actualizaciones de datos, como sistemas de monederos electrónicos o control de acceso con perfiles dinámicos.
Etiquetas RFID: Activas vs. Pasivas
La principal diferencia entre las etiquetas RFID activas y pasivas radica en su fuente de alimentación y, consecuentemente, en su alcance de lectura:
- Etiquetas RFID activas: Disponen de su propia fuente de energía, generalmente una batería. Esto les permite emitir señales de forma autónoma, lo que resulta en un rango de lectura significativamente mayor, que puede variar de 10 a 100 metros. Son más costosas y voluminosas debido a la batería.
- Etiquetas RFID pasivas: Obtienen su energía por inducción de la onda electromagnética emitida por el lector. Por tanto, no requieren una fuente de alimentación propia. Sin embargo, su alcance de lectura se reduce considerablemente, generalmente a unos pocos centímetros. Son más económicas y de menor tamaño.
- Etiquetas RFID semipasivas: También conocidas como pasivas asistidas por batería (BAP), incorporan una batería que alimenta el chip, pero aún dependen de la energía del lector para transmitir la señal. Esto les permite una mayor funcionalidad y un alcance intermedio entre las pasivas y las activas.
NFC: Un Subconjunto del RFID
La tecnología NFC (Near Field Communication) es un subconjunto de la tecnología RFID que se caracteriza por su alcance de transmisión extremadamente corto, limitado por diseño a menos de 10 cm. Esta limitación es crucial para aplicaciones de seguridad y privacidad, especialmente en transacciones financieras o de acceso a información sensible. El NFC está experimentando un gran desarrollo, en gran parte debido a su inclusión en los smartphones, abriendo nuevas posibilidades para pagos móviles y otras interacciones sin contacto. Sin embargo, es importante no confundir RFID y NFC; no todos los sistemas RFID son compatibles con lectores NFC, y viceversa.
El Lector MIFARE MFRC522 y su Integración

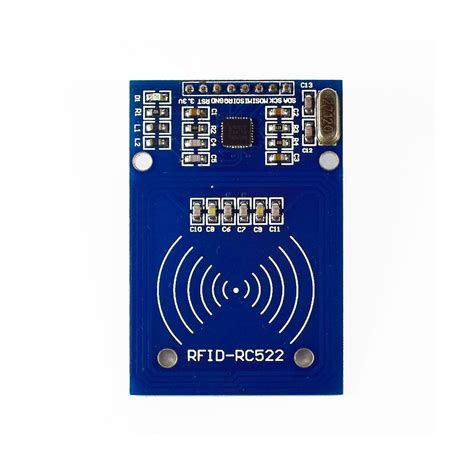

El MIFARE MFRC522 es un lector de tarjetas RFID ampliamente utilizado, desarrollado por NXP Semiconductors, que opera en la frecuencia de 13.56 MHz. Este lector es compatible con una variedad de tarjetas inteligentes sin contacto (TSIC) de la familia MIFARE, incluyendo las MIFARE S50, S70, UltraLight, Pro y Desfire. Su distancia de lectura típica es de 0 a 60 mm, y soporta comunicación a través de buses SPI, I2C y UART, lo que facilita su integración en diversos sistemas electrónicos.
El MFRC522 suele suministrarse con tarjetas o llaveros MIFARE Classic 1K. Estas tarjetas son un sistema de almacenamiento dividido en bloques, con mecanismos de seguridad basados en claves A y B para el acceso a la información. Cada sector de la tarjeta está protegido por estas claves, que pueden ser programadas individualmente para permitir o bloquear operaciones de lectura o escritura. Cada tarjeta MIFARE Classic 1K dispone de 1024 bytes de memoria, divididos en 16 sectores de 64 bytes. Una porción de esta memoria se reserva para las claves A y B, reduciendo la memoria útil para datos a aproximadamente 752 bytes. La memoria EEPROM de estas tarjetas puede soportar más de 100.000 ciclos de escritura y mantener la información durante más de 10 años sin alimentación.
El Rol del Microcontrolador PIC y la Conversión de Niveles TTL

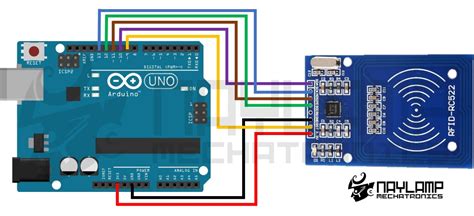

En el contexto de la implementación de sistemas RFID, los microcontroladores juegan un papel fundamental. El PIC18F2455, por ejemplo, es un microcontrolador que puede ser utilizado para comunicarse con el lector RC522 a través de la interfaz SPI. Este microcontrolador se encarga de gestionar la lectura, escritura, modificación de claves y configuración de los sectores de las tarjetas.
Para facilitar la comunicación entre el microcontrolador y un ordenador, se utilizan convertidores de USB a UART. El módulo CJMCU CP2102 es un ejemplo de este tipo de convertidor. Este dispositivo permite conectar el puerto UART del microcontrolador al puerto USB del ordenador sin necesidad de usar chips adicionales como el MAX232 para manejar niveles de protocolo RS232. Además, adapta los niveles lógicos TTL a 3.3V, que son los que acepta el módulo RC522, asegurando una comunicación fluida y fiable.
Un prototipo de lector de tarjetas RFID con PIC18F2455 y lector RC522 permite no solo leer y escribir datos en las tarjetas, sino también cambiar las claves A o B, configurar los sectores "trailer" de las tarjetas, y escribir y leer sectores de valor para aplicaciones de monedero electrónico. El software diseñado para este prototipo permite interactuar con la tarjeta a través de una comunicación serie RS232, ofreciendo funcionalidades avanzadas para la gestión de datos.
Componentes Clave de un Sistema RFID

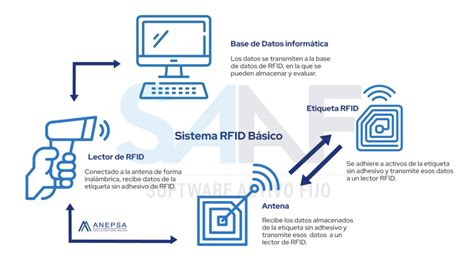

Un sistema RFID completo se compone de varios elementos esenciales que trabajan en conjunto para permitir la identificación y el seguimiento de objetos:
- Etiquetas RFID (Tags): Son el componente que se adhiere a los objetos a identificar. Como se mencionó, pueden ser pasivas, activas o semipasivas, cada una con sus propias características de alimentación y alcance.
- Lector RFID (Interrogador): Es el dispositivo responsable de emitir las señales de radiofrecuencia para activar las etiquetas y recibir la información transmitida por estas. Pueden ser fijos (instalados en un lugar específico) o portátiles.
- Antena: Actúa como intermediario entre el lector y la etiqueta. Transforma las ondas de radio del lector en energía para la etiqueta y retransmite la señal de la etiqueta de vuelta al lector. Puede estar integrada en el lector o ser un componente independiente.
- Middleware RFID: Es un software que actúa como puente entre el hardware RFID (lectores, antenas) y las aplicaciones de software empresarial. Gestiona la comunicación, filtra datos y permite la integración con otros sistemas.
- Software Empresarial: Incluye aplicaciones que utilizan los datos RFID para diversas funcionalidades, como la gestión de inventario, el seguimiento de activos, sistemas de control de acceso o sistemas de pago.
- Infraestructura de Red: Permite la comunicación entre los diferentes componentes del sistema RFID, incluyendo lectores, middleware y software empresarial. Puede ser cableada (Ethernet) o inalámbrica (Wi-Fi).
- Almacenamiento de Datos: Generalmente una base de datos donde se almacenan y gestionan los datos recopilados por el sistema RFID para su posterior análisis o recuperación.
Aplicaciones y Ventajas de la Tecnología RFID
La versatilidad de la tecnología RFID ha llevado a su implementación en una amplia gama de aplicaciones, aportando beneficios significativos:
Gestión de Inventario
El monitoreo en vivo de artículos con chips RFID incorporados permite a las empresas tener una visibilidad sin precedentes de su inventario, conocer la ubicación exacta de los productos y agilizar los procesos logísticos. La automatización de los procesos de recuento y control de inventario reduce drásticamente los errores humanos y ahorra tiempo y costes laborales.
Seguimiento de Activos
Permite obtener datos de ubicación en tiempo real de activos valiosos, monitoreando su movimiento y ubicación dentro de una instalación o en múltiples ubicaciones. Esto garantiza su uso adecuado y minimiza la pérdida o el extravío. Los sistemas de seguimiento de activos basados en RFID también mejoran la seguridad al activar alertas ante movimientos no autorizados, actuando como elemento disuasorio y proporcionando un medio para autenticar los activos.
Sistemas de Control de Acceso y Seguridad
La tecnología RFID es fundamental en sistemas de control de acceso para permitir la entrada de personal autorizado a áreas seguras. Las tarjetas o credenciales con chips RFID integrados son escaneadas por lectores para autenticar y permitir el acceso, reemplazando mecanismos tradicionales. Además, permite rastrear y registrar los movimientos de los empleados, restringiendo el acceso a áreas específicas según los niveles de autorización.
Control de acceso vehicular automatizado mediante RFID
Sistemas de Pago sin Contacto
Los chips RFID se utilizan en tarjetas de crédito y dispositivos móviles para realizar transacciones sin contacto. Al acercar o mover el dispositivo a la terminal de pago, se procesa la transacción de forma rápida y cómoda, eliminando la necesidad de introducir un PIN o firmar. Esta velocidad y conveniencia son especialmente valoradas en entornos de alto tráfico como tiendas minoristas o transporte público.
Ventajas Competitivas de los Chips RFID
La adopción de chips RFID ofrece numerosas ventajas competitivas:
- Identificación y Seguimiento Automatizado: Permite la identificación y el seguimiento de objetos, activos o personas sin necesidad de línea de visión o contacto físico, lo que resulta en una captura de datos eficiente y precisa.
- Operaciones Rápidas y Sistemáticas: La tecnología RFID es significativamente más rápida y eficiente que los métodos manuales de recopilación y procesamiento de datos, actuando como un potenciador de la productividad.
- Monitoreo en Vivo: Facilita el rastreo y la localización instantánea de objetos, proporcionando detalles actualizados sobre su paradero, condición y movimiento, lo que permite tomar decisiones más informadas.
- Funcionamiento "Fuera de la Vista": Al emplear ondas de radio, los chips RFID pueden operar incluso cuando los lectores y las etiquetas no tienen una línea de visión clara, superando las limitaciones de métodos basados en óptica como los códigos de barras.
- Escalabilidad: La programación de chips RFID permite ampliar la capacidad del sistema para dar cabida a una gran cantidad de artículos o activos, sin límites en la cantidad de etiquetas que un lector puede escanear simultáneamente.
Comparativa Técnica: RFID vs. Otros Sistemas de Acceso
En el ámbito del control de acceso, la tecnología RFID compite y se diferencia de otros sistemas:
- Tarjetas de Banda Magnética: Requieren un lector físico por donde pasar la banda. Son económicas pero susceptibles al desgaste y a la desmagnetización, lo que las hace menos duraderas y seguras que las RFID.
- Tarjetas Inteligentes (Smart Cards): Los datos se almacenan en un chip (de memoria o microprocesada). Ofrecen mayor seguridad que las de banda magnética, pero a menudo requieren contacto físico con el lector para la lectura del chip, a diferencia de la naturaleza sin contacto de la RFID.
- Sistemas Biomédicos (Huella Dactilar, Reconocimiento Facial): Presentan un nivel de seguridad superior, ya que la biometría es intrínsecamente única para cada individuo y difícil de falsificar o extraviar. Sin embargo, pueden ser más costosos de implementar y mantener, y pueden surgir preocupaciones sobre la privacidad de los datos biométricos. Además, pueden no ser prácticos en entornos donde los empleados no pueden utilizar sistemas biométricos debido a la naturaleza de su trabajo (por ejemplo, en talleres o fábricas con guantes o suciedad).
Los terminales de identificación para control de horario de trabajadores, que a menudo utilizan lectores de tarjetas de proximidad RFID, han sido los más extendidos en los últimos años. Aunque compiten con los lectores biométricos, su fiabilidad, facilidad de mantenimiento y coste relativamente menor siguen garantizando su aceptación en muchas empresas. Cada empleado posee una tarjeta asociada a su ficha en el software de gestión, que al ser acercada al terminal registra el evento de entrada, salida o descanso. Una desventaja notable es el gasto recurrente en la sustitución de tarjetas deterioradas o extraviadas, y la seguridad inherentemente menor en comparación con los sistemas biométricos, ya que las tarjetas pueden ser utilizadas por terceros en caso de pérdida.
El Proyecto del Lector RFID con PIC18F2455 y RC522
El proyecto que se describe, centrado en un prototipo de Lector de tarjetas RFID con PIC18F2455 y lector RC522, ejemplifica la aplicación práctica de estas tecnologías. Este sistema permite la lectura y escritura de tarjetas RFID, la gestión de claves de seguridad y la configuración de sectores para diversas aplicaciones, como sistemas de monedero electrónico. La comunicación con un ordenador a través del módulo CJMCU CP2102 (USB a UART) y un software específico en el PC, permite una interacción detallada con las tarjetas.
En este proyecto, el microcontrolador PIC18F2455 se comunica vía serie RS232 con un software diseñado para este prototipo. La interfaz SPI se utiliza para la comunicación con el módulo RC522. El software asociado permite leer, escribir, cambiar las Keys A o B, configurar los sectores "trailer" de las tarjetas, así como escribir y leer sectores de valor para aplicaciones de monedero electrónico. La configuración inicial del puerto de comunicaciones implica la identificación del número de puerto asignado al módulo CJMCU CP2102 en el administrador de dispositivos del sistema operativo.
La discusión en foros sobre cómo construir un sistema RFID con un PIC, como la que se menciona con el módulo gp8f-r5, subraya la importancia de la programación del microcontrolador y la compatibilidad de los módulos. La intención de añadir una LCD para visualización y comunicación con el PC a través de HyperTerminal o un programa en VB.NET demuestra el deseo de crear sistemas RFID más interactivos y personalizados. La elección de módulos y la posterior programación del PIC son pasos cruciales en el desarrollo de estos sistemas.
En resumen, la tecnología RFID, con sus diversas bandas de frecuencia, tipos de etiquetas y modos de operación, ofrece una solución robusta y adaptable para una multitud de aplicaciones, desde el control de acceso hasta la gestión logística. La integración de microcontroladores como el PIC y la utilización de interfaces de comunicación eficientes, como la proporcionada por convertidores USB a UART, son fundamentales para el desarrollo de sistemas RFID funcionales y seguros.
