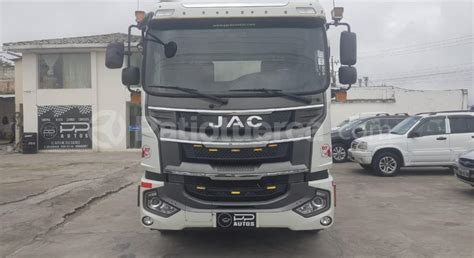

El JAC HFC 1132, también conocido como JAC Runner, se presenta como una opción robusta y versátil en el segmento de camiones de carga. Diseñado para afrontar diversas tareas logísticas, este vehículo destaca por su considerable capacidad de carga, su sólida construcción y un conjunto de especificaciones técnicas que buscan optimizar su rendimiento en operaciones comerciales. A continuación, se desglosan detalladamente los aspectos más relevantes de este modelo, desde su capacidad de carga y dimensiones hasta su tren motriz, suspensión y sistemas de frenado.
Capacidad de Carga y Dimensiones: La Base de su Funcionalidad
El corazón de cualquier camión comercial reside en su capacidad para transportar mercancías de manera eficiente. El JAC Runner HFC 1132 no decepciona en este aspecto, ostentando una carga útil de 10.000 kg. Esta significativa capacidad se ve respaldada por un Peso Bruto Vehicular (PBV) de 17.400 kg, lo que indica la masa máxima permitida del vehículo cargado. La Tara, o peso del vehículo vacío, se sitúa en 5.210 kg, dejando un margen considerable para la carga.
Las dimensiones generales del camión están diseñadas para maximizar el espacio de carga sin comprometer la maniobrabilidad en entornos urbanos y carreteras. Con una longitud total de 9.090 mm, un ancho total de 2.470 mm y una altura total de 3.130 mm, el HFC 1132 ofrece una presencia imponente. La distancia entre ejes de 5.275 mm contribuye a la estabilidad del vehículo, especialmente cuando está cargado.
Un aspecto crucial para la configuración de la carga es el largo carrozable, que asciende a 6.435 mm. Esto permite la adaptación de diversas configuraciones de carrocería, siendo la carrocería plana con baranda baja una opción común. Las dimensiones específicas de esta carrocería son de 6.435 mm de largo, 2.470 mm de ancho y 550 mm de alto, proporcionando una plataforma amplia y accesible para la carga y descarga.
La estructura del chasis, un componente fundamental para la resistencia y durabilidad, se especifica con dimensiones de 280 mm de alto, 75 mm de ancho y 8 mm de espesor. Estas medidas sugieren una construcción robusta, capaz de soportar las tensiones inherentes al transporte de cargas pesadas y la operación en diversas condiciones de terreno.
El tanque de combustible tiene una capacidad de 200 litros, lo que, combinado con la eficiencia del motor, determinará la autonomía operativa del camión entre repostajes.
Tren Motriz y Transmisión: Potencia y Control
El JAC HFC 1132 está equipado con un motor de 6.740 cm3 de cilindrada, una unidad de potencia considerable que proporciona el empuje necesario para mover cargas pesadas. La relación de compresión de 17:1 es un indicador de la eficiencia con la que el motor aprovecha el combustible para generar potencia.

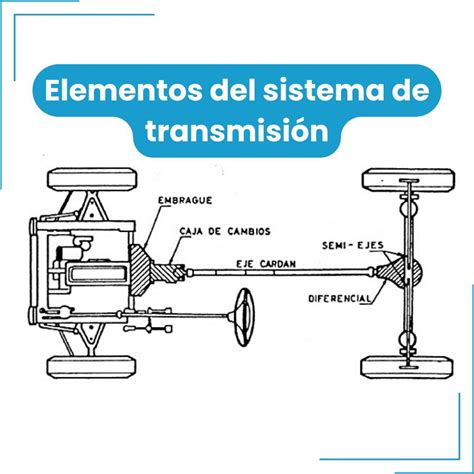

La transmisión es un elemento clave para la versatilidad y el control del vehículo. En este caso, se trata de una transmisión manual de 6 velocidades más 1 reversa. Esta configuración ofrece un amplio rango de relaciones de marcha, permitiendo al conductor seleccionar la más adecuada para cada situación, ya sea para arrancar con carga pesada, mantener la velocidad en carretera o maniobrar a baja velocidad.
Las relaciones de marcha detalladas son:
- 1ª: 6,515
- 2ª: 3,916
- 3ª: 2,345
- 4ª: 1,428
- 5ª: 1,000
- 6ª: 0,813
La marcha atrás (MA) tiene una relación de 6,060. La marcha de sexta, al ser una relación más corta (inferior a 1), está diseñada para operaciones a velocidad crucero en carretera, optimizando el consumo de combustible.
El embrague es de tipo mono disco seco, con prensa de diafragma y un diámetro de disco de 395 mm. Este sistema es conocido por su durabilidad y capacidad para transmitir eficientemente el par motor, especialmente bajo cargas elevadas.
La relación final del eje trasero es de 5,125:1. Esta relación, combinada con las marchas de la transmisión, define la capacidad de tracción y la velocidad máxima alcanzable por el vehículo. Una relación más alta en el eje trasero generalmente se asocia con una mayor fuerza de tracción, útil para subir pendientes pronunciadas o mover cargas muy pesadas desde parado.
El modelo específico del motor, CA6T138, junto con estas especificaciones de transmisión, sugiere un diseño enfocado en la robustez y la capacidad de trabajo continuo.
Neumáticos y Ruedas: La Conexión con el Camino
Los neumáticos son el único punto de contacto del vehículo con la superficie, y su elección es fundamental para la seguridad, el rendimiento y la capacidad de carga. El JAC HFC 1132 está equipado con neumáticos de medida 10.00 R20, configurados en doble rodado en el eje trasero. El doble rodado, también conocido como gemelo, incrementa la superficie de contacto, distribuye mejor el peso y mejora la estabilidad, siendo esencial para camiones con altas capacidades de carga útil.
La especificación 10.00 R20 indica el ancho del neumático (aproximadamente 10 pulgadas), el diámetro de la llanta (20 pulgadas) y la construcción radial (R). La limitación de la carga útil ("Limitado por especificación de neumáticos") subraya la importancia de que estos neumáticos sean adecuados para el peso que se pretende transportar, asegurando que no se excedan sus límites de resistencia y seguridad.
Suspensión: Confort y Estabilidad
La suspensión juega un papel vital en la absorción de irregularidades del terreno, la protección de la carga y la comodidad de los ocupantes. El JAC HFC 1132 incorpora un sistema de suspensión diseñado para la durabilidad y el rendimiento en aplicaciones de carga.
La suspensión delantera utiliza resortes semielípticos, un diseño clásico y robusto, complementados con amortiguadores hidráulicos para controlar el movimiento de los resortes y disipar la energía de los impactos.
En el eje trasero, la suspensión también se basa en resortes semielípticos, pero con la adición de resortes auxiliares. Estos resortes adicionales entran en acción cuando el vehículo está sometido a una carga mayor, proporcionando un soporte extra y evitando que la suspensión llegue a su límite, lo que es crucial para mantener la estabilidad y la altura del vehículo cuando está completamente cargado. Al igual que en el eje delantero, se incluyen amortiguadores para optimizar el control del movimiento.
Frenos: Seguridad en Primer Lugar

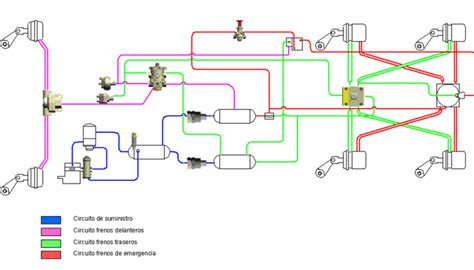

El sistema de frenos es un componente de seguridad primordial en cualquier vehículo pesado. El JAC HFC 1132 está equipado con un sistema de frenos de servicio que opera mediante aire y tambor. Los frenos de aire son estándar en vehículos comerciales de gran tonelaje debido a su potencia y fiabilidad, permitiendo una frenada más efectiva y controlada que los sistemas hidráulicos convencionales. El uso de tambores es una configuración probada y robusta para este tipo de aplicaciones.
Como freno auxiliar, el camión cuenta con un freno de motor al escape. Este sistema aprovecha la resistencia natural del motor para ayudar a reducir la velocidad del vehículo, especialmente útil en descensos prolongados, aliviando la carga sobre los frenos de servicio y previniendo el sobrecalentamiento.
El freno de estacionamiento es un componente crítico para la seguridad cuando el vehículo está detenido. El HFC 1132 utiliza un sistema de cilindro freno resorte MGM, que es un tipo de freno de resorte de diafragma. Este sistema proporciona una fuerza de frenado independiente y segura, asegurando que el vehículo permanezca inmóvil incluso en pendientes.
Ejes: Soporte y Capacidad
Los ejes son la estructura que soporta el peso del vehículo y la carga, y su diseño es fundamental para la durabilidad y la capacidad de carga. El JAC HFC 1132 utiliza un sistema de ejes de simple reducción.
El eje delantero es de acero forjado tipo I y tiene una capacidad de 6.200 kg. El diseño tipo I es conocido por su resistencia y rigidez.
El eje trasero es de tipo banjo y posee una capacidad de 11.200 kg. El eje trasero es típicamente más robusto que el delantero, ya que soporta la mayor parte del peso de la carga útil. La capacidad de 11.200 kg en el eje trasero es coherente con la carga útil de 10.000 kg del vehículo, asegurando que el eje pueda manejar las cargas distribuidas.
Consideraciones Adicionales
La información proporcionada sobre el JAC HFC 1132 (JAC Runner) permite una comprensión detallada de sus capacidades y diseño. La combinación de un motor de gran cilindrada, una transmisión robusta, una suspensión reforzada y un sistema de frenos de aire lo posiciona como un camión de trabajo pesado, apto para una amplia gama de aplicaciones de transporte de carga.
La elección de neumáticos y la especificación de la carrocería sugieren una configuración orientada a la versatilidad, permitiendo a los operadores adaptar el vehículo a sus necesidades específicas. La robustez de sus ejes y chasis indica una construcción pensada para la durabilidad y la resistencia en operaciones continuas.
¡Así Frenan los Camiones! Descubre Cómo Funcionan los Frenos de Aire
En resumen, el JAC HFC 1132 es un vehículo que prioriza la capacidad de carga y la robustez, características esenciales para el transporte de mercancías en entornos exigentes. Su diseño y especificaciones técnicas son un testimonio de su enfoque en la funcionalidad y la fiabilidad para el sector logístico.
