La evolución de las interfaces de conexión para dispositivos audiovisuales ha sido vertiginosa, y el High-Definition Multimedia Interface (HDMI) ha liderado esta transformación, especialmente con la llegada de su versión 2.1. Esta nueva iteración promete no solo una mejora sustancial en la calidad de imagen y sonido, sino también una experiencia más fluida y envolvente, particularmente para los entusiastas de los videojuegos y el contenido de alta resolución. La ambición con la que cada fabricante está apostando por HDMI 2.1 es diferente, pero es razonable prever que en adelante esta tecnología llegará aún a muchos más televisores y, además, también que lo hará bajo la forma de una implementación más completa. Pero ¿qué es lo que hace tan especial a esta interfaz?
La Explosión de Velocidad y Ancho de Banda en HDMI 2.1
Lo que distingue fundamentalmente a HDMI 2.1 de sus predecesores es su impresionante aumento en la velocidad de transferencia. Pasamos de los 18 Gbps del HDMI 2.0 a unos asombrosos 48 Gbps en la revisión 2.1. Este incremento no es meramente un número; abre la puerta a capacidades que antes eran impensables. La velocidad de transferencia de cada nueva iteración es el dato más llamativo que suele ofrecernos el HDMI Forum, la organización que se encarga de promover el estándar HDMI y definir sus revisiones. Este mayor ancho de banda es crucial para soportar resoluciones y tasas de refresco significativamente más altas, lo que se traduce directamente en una calidad de imagen superior.
Resoluciones y Tasas de Refresco: Un Salto Cuántico
HDMI 2.1 permite el transporte de señales de vídeo con resoluciones y frecuencias de refresco muy superiores a las que proponía la revisión 2.0. Esto significa la capacidad de manejar contenido en 4K a 120 Hz, 8K a 60 Hz, e incluso resoluciones teóricas de 10K. Si bien estas resoluciones extremas pueden parecer sobradas para las necesidades actuales, es importante recordar que las especificaciones futuras suelen contemplar avances que hoy parecen innecesarios. En el mundo de los videojuegos, donde la fluidez y la respuesta son primordiales, estas capacidades son especialmente apetecibles. La capacidad de gestionar 120 fotogramas por segundo en resoluciones 4K, por ejemplo, ofrece una experiencia de juego notablemente más suave y reactiva.
La Importancia del Submuestreo del Color y la Profundidad de Bits

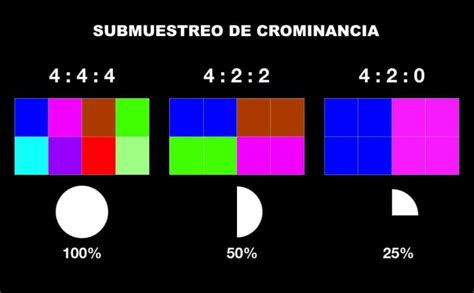

Más allá de la resolución y la frecuencia de refresco, el submuestreo del color juega un papel fundamental en la calidad de imagen percibida. La notación utilizada para describir el submuestreo del color tiene habitualmente el formato X:X:X, como 4:4:4, 4:2:2 o 4:2:0. Entender qué significa esta notación es más sencillo de lo que parece. Cada píxel tiene un valor de luminancia (Y’) y componentes de color azul (Cb) y rojo (Cr). La componente del color verde se calcula tomando como referencia las demás componentes y mediante cálculos complejos.
Imaginemos una matriz de cuatro por cuatro píxeles. La notación 4:4:4 indica que por cada cuatro píxeles, se capturan los datos de luminancia y las dos componentes de color para cada uno de ellos. En 4:2:2, por cada cuatro píxeles en una fila, se capturan cuatro valores de luminancia y dos valores de cada componente de color. Finalmente, en 4:2:0, se capturan cuatro valores de luminancia y solo dos valores de cada componente de color por cada dos filas de píxeles. En la práctica, la diferencia en términos de calidad de imagen entre 4:4:4 y 4:2:2 no es excesiva, e incluso 4:2:0 suele ofrecer una calidad bastante alta. Sin embargo, la diferencia se percibe con más claridad cuando jugamos que cuando estamos viendo una película.
La profundidad de bits se refiere a la cantidad de información de color que se puede representar. Los gráficos de Intel, por ejemplo, tradicionalmente han soportado hasta 8 bits de profundidad de color. En HDMI 2.0, al emitir a 4K con una frecuencia de actualización de 60 Hz, la profundidad máxima de bits soportada sigue siendo de 8 bits, pero se mostrará como YCbCr444 en lugar de RGB. Con gráficos de terceros, es posible elegir el formato de píxeles y la profundidad de color. A menos que se utilicen gráficos de terceros, la pantalla conectada suele elegir automáticamente el formato de píxeles y la profundidad de color.
Es importante notar que cuanto mayor sea la tasa de bits, más se introducirá el submuestreo de crominancia. Los gráficos de Intel, por ejemplo, no admiten una tasa de submuestreo de color de YCbCr 422. La tabla a continuación muestra cómo cambia el submuestreo de crominancia en función de las diferentes profundidades de bits y frecuencias de actualización al utilizar HDMI 2.0, 2.0a y 2.0b.
HDR Dinámico: Una Nueva Dimensión de Realismo Visual
HDMI 2.1 también permite el transporte de señales de vídeo que incorporan contenido HDR (High Dynamic Range) descrito por metadatos dinámicos. Estos metadatos son utilizados por estándares como Dolby Vision y HDR10+. La calidad de imagen que ofrecen las tecnologías con metadatos dinámicos es superior a la de los formatos con metadatos estáticos, especialmente en la recuperación de detalles en las zonas más iluminadas de la imagen. Si bien para transportar metadatos dinámicos no es estrictamente necesario utilizar los nuevos cables HDMI Ultra High Speed, la combinación de ambas tecnologías potencia al máximo la experiencia HDR.
La tecnología HDR (High Dynamic Range) permite una mejor calidad de imagen en pantallas compatibles. Para reproducir contenido HDR, se requiere hardware compatible, como una tarjeta gráfica y un monitor compatibles con HDR. Además, el reproductor de medios utilizado también debe ser compatible con HDR. La tecnología HDR no funciona con Thunderbolt en los kits y mini PC de Intel NUCi5BN y NUC7i7BN. Algunas versiones de la serie NUC NUC7i7BNx y NUC7i7BNx pueden necesitar una actualización de firmware para que funcione HDR.
eARC: La Evolución del Audio de Alta Fidelidad
eARC (Enhanced Audio Return Channel) es una versión mejorada de ARC (Audio Return Channel) que permite a los televisores enviar cualquier formato actual de sonido digital multicanal de alta resolución a un equipo de audio externo. Esto incluye barras de sonido, receptores de A/V y otras soluciones. La fuente del sonido de alta resolución puede ser una aplicación instalada en el televisor, contenido DVB-T HD, o una consola de videojuegos u otra fuente conectada. Se confía en que eARC acabe definitivamente con la molesta desincronización labial que todos hemos sufrido en alguna ocasión. Un último apunte interesante: eARC no solo es compatible con los nuevos cables HDMI Ultra High Speed, sino también con los más modestos cables HDMI High Speed con Ethernet.
VRR y ALLM: Jugando sin Compromisos
Dos de las prestaciones más atractivas de HDMI 2.1 para los aficionados a los videojuegos son Variable Refresh Rate (VRR) y Auto Low Latency Mode (ALLM).
Variable Refresh Rate (VRR)
VRR es una técnica de refresco adaptativo, emparentada con tecnologías como AMD FreeSync y NVIDIA G-Sync. Permite que la tasa de refresco del monitor se sincronice con la tasa de fotogramas de la fuente de video, eliminando la fragmentación de imagen (screen tearing) y la aparición de pequeños saltos en la cadencia de imágenes que reducen la fluidez. Al provocar que la imagen quede deformada por una línea que la atraviesa horizontalmente de un extremo a otro (screen tearing) o inducir la aparición de pequeños saltos en la cadencia de imágenes que reducen la fluidez (stuttering), estas tecnologías buscan una imagen mucho más suave y fluida.
Auto Low Latency Mode (ALLM)
ALLM es otra característica de HDMI 2.1 muy atractiva para los jugadores. Consigue reducir sensiblemente la latencia, que es el tiempo que transcurre desde que enviamos una señal desde nuestro mando de control hasta el instante en que esta se refleja en el televisor. Esta mejora, aunque probablemente no drástica, es bienvenida porque cualquier reducción de la latencia, por mínima que sea, impacta positivamente en la experiencia de juego.
QMS y QFT: Optimizando la Experiencia Cinematográfica y de Juego
HDMI 2.1 introduce también otras dos funcionalidades interesantes: Quick Media Switching (QMS) y Quick Frame Transport (QFT).
Quick Media Switching (QMS)
QMS es, en cierto modo, el resultado de aplicar VRR al contenido cinematográfico. Normalmente, una película o serie está grabada con una cadencia de imágenes constante. Sin embargo, cuando el televisor reproduce un anuncio con una cadencia diferente y luego pasa a otro con otra cadencia distinta, se ve obligado a modificar la señal de reloj y volver a sincronizarse, provocando que la pantalla se quede en negro durante uno o más segundos. QMS elimina estos molestos cortes negros al asegurar una transición fluida entre contenidos con diferentes tasas de fotogramas.
Quick Frame Transport (QFT)
QFT es una tecnología que reduce la latencia en el transporte de fotogramas. Al igual que VRR, esta prestación es muy atractiva para los aficionados a los videojuegos. Como hemos visto, la latencia es el tiempo que transcurre desde que llevamos a cabo una acción con el mando de control hasta que esta se refleja en la pantalla. QFT busca minimizar este tiempo, haciendo que la experiencia de juego sea aún más inmersiva y reactiva.
Qué es HDMI 2.1 y HDMI 2.1a Qué es SBTM Source based tone mapping What Is HDMI 2.1a características
Compatibilidad de Dispositivos y Configuración con Intel NUC
Para aprovechar al máximo las capacidades de HDMI 2.1, es fundamental asegurar la compatibilidad de los dispositivos. En el caso de los Intel NUC (Next Unit of Computing), es crucial verificar que tanto el NUC como la pantalla admitan contenido 4K/HDR.
Reproducción de Contenido 4K/HDR en Intel NUC
Para reproducir contenido 4K/HDR en un Intel NUC, se deben considerar varios aspectos:
- Compatibilidad del Hardware: Asegúrate de que tu Intel NUC y la pantalla admitan contenido 4K/HDR. Consulta las especificaciones técnicas del producto de tu Intel NUC. Existe documentación que explica las tecnologías HDR y proporciona detalles sobre el soporte HDR en plataformas de gráficos Intel que ejecutan Windows® 10.
- Reproducción de Archivos HEVC/H.265: Para reproducir medios codificados en HEVC/H.265 en aplicaciones como "Películas y TV" de Windows, es recomendable instalar el códec HEVC de Windows. Una alternativa es utilizar el reproductor multimedia VLC, que es gratuito y ya incluye un decodificador para estos formatos.
- Limitaciones HDR con Thunderbolt: La tecnología HDR no funciona con Thunderbolt en los kits y mini PC de Intel NUCi5BN y NUC7i7BN. Algunas versiones de estas series pueden necesitar una actualización de firmware para que HDR funcione.
Configuración de Resolución y Formato de Señal HDMI
Es importante verificar si el televisor o monitor tiene la opción de cambiar la resolución de cada puerto HDMI. Es posible que el televisor o monitor tenga una configuración predeterminada que solo permita una resolución máxima específica. Por ejemplo, esta configuración podría ubicarse en "Configuración > Entradas externas > Formato de señal HDMI > Formato mejorado". Para obtener ayuda adicional, se recomienda ponerse en contacto con el fabricante del televisor o monitor.
Reproducción de Contenido 3D
Los gráficos de Intel no admiten contenido estéreo 3D de dispositivos que implementan salidas HDMI 2.x utilizando un chip LSPCON cuando se conectan a pantallas HDMI 2.x. Para reproducir contenido estéreo 3D, es necesario conectarse a una pantalla HDMI 1.4. A menos que el Intel NUC esté utilizando gráficos de terceros, todos los puertos HDMI en los kits y mini PC de Intel NUC de 7ª a 11ª generación son HDMI 2.0 o superiores, y todos utilizan un chip LSPCON.
Tipos de Cables y Conectores HDMI: Una Guía Esencial
La variedad de cables y conectores HDMI puede ser confusa. Comprender las diferencias es crucial para asegurar la máxima compatibilidad y rendimiento.
Tipos de Cables HDMI
- Cable HDMI Estándar: Diseñado para aplicaciones de uso común, soporta hasta 1080p. No transmite resolución 4K.
- Cable HDMI Estándar con Ethernet: Igual que el estándar, pero con un canal de datos dedicado para Ethernet.
- Cable HDMI de Alta Velocidad: Maneja resoluciones de 1080p hasta 4K a 60 Hz, e incluye tecnologías como 3D y Color Profundo.
- Cable HDMI de Alta Velocidad con Ethernet: Ofrece las mismas características que el de alta velocidad, más el canal Ethernet.
- Cable HDMI Premium de Alta Velocidad y Cable HDMI Premium de Alta Velocidad con Ethernet: Certificados para video 4K o Ultra HD (UHD) a 60 fps con HDR, espacios de color expandidos y muestreo de croma 4:4:4.
- Cable HDMI de Ultra Alta Velocidad: Soporta anchos de banda de hasta 48 Gbps, permitiendo 4K a 120 Hz, 8K a 60 Hz, y resoluciones teóricas de 10K. Incluye baja interferencia electromagnética (EMI) y el canal Ethernet HDMI.

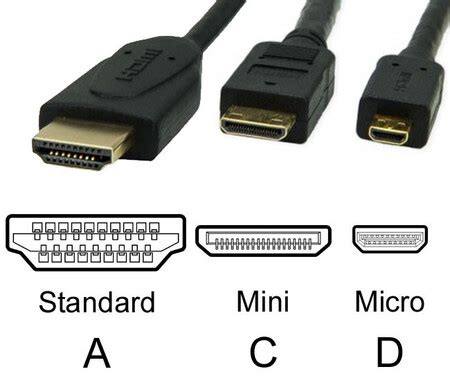

Tipos de Conectores HDMI
- HDMI Estándar (HDMI Tipo A): Configuración de 19 pines, común en televisores, computadoras y consolas.
- Clavija HDMI Extendida (HDMI Tipo B): Configuración de 29 pines, diseñada para pantallas de muy alta resolución, pero no de uso generalizado.
- Micro HDMI (HDMI Tipo D): Configuración de 19 pines más pequeña, para dispositivos portátiles como teléfonos y cámaras pequeñas.
- Mini HDMI (HDMI Tipo C): Similar al Tipo D, con 19 pines y mismas características que el Tipo A, pero de menor tamaño.
- Conectores con Pestaña de Bloqueo: Cuentan con una pestaña para evitar desconexiones accidentales.
Consideraciones Adicionales y Solución de Problemas
El uso de adaptadores de cable de video puede ser una solución cuando falta un puerto específico, pero puede causar problemas como mala calidad de imagen, falta de audio o parpadeo de pantalla. Se recomienda encarecidamente utilizar un cable directo en lugar de un adaptador siempre que sea posible.
Si se experimenta una salida de video o audio incorrecta, es fundamental verificar si se está utilizando el cable correcto y si la configuración del dispositivo y la pantalla son las adecuadas. En algunos casos, cambiar la resolución o el formato de señal HDMI en la configuración del televisor o monitor puede resolver el problema.
El Futuro de la Conectividad Audiovisual
Las mejoras introducidas por HDMI 2.1 son numerosas y tienen un calado profundo. Si bien algunas benefician a los usuarios que ven películas, son los aficionados a los videojuegos quienes percibirán los mayores beneficios. Los principales fabricantes de televisores ya han introducido HDMI 2.1 en algunos de sus modelos más avanzados, y es indudable que esta tecnología estará mucho más afianzada en los televisores que llegarán a las tiendas en el futuro, redefiniendo la experiencia de entretenimiento en el hogar.
