La elección del cable Ethernet adecuado para su infraestructura de red impacta directamente en el rendimiento, la confiabilidad y la escalabilidad futura. La tecnología Ethernet ha evolucionado significativamente, pasando de los cables coaxiales voluminosos a los sofisticados pares trenzados y la fibra óptica, cada uno con sus propias características y limitaciones. Dentro de este ecosistema, el concepto de "voltaje máximo Ethernet" se entrelaza con la transmisión de datos y, de manera creciente, con la alimentación de dispositivos a través de la red mediante Power over Ethernet (PoE).

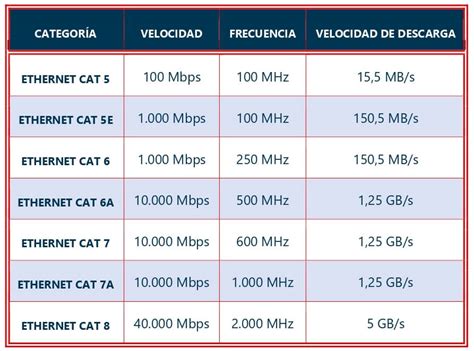

Evolución de los Cables Ethernet y sus Capacidades
Actualmente existen ocho categorías reconocidas de cables Ethernet, aunque las categorías inferiores se han ido eliminando gradualmente. Los cables Cat5e siguen siendo ampliamente utilizados, especialmente en entornos residenciales. El cable Cat6 es superior al Cat5e en todos los aspectos técnicos. Los cables Cat5 están obsoletos y no deben considerarse para ninguna instalación nueva. La categoría 6a ofrece un rendimiento constante de 10 Gigabits en toda la especificación de 100 metros, lo que la hace ideal para entornos empresariales. Los cables Cat7 cuentan con un blindaje integral (construcción S/FTP), lo que proporciona una protección excepcional contra interferencias electromagnéticas. Los cables Cat8 representan la tecnología punta de pares trenzados, diseñados específicamente para conexiones de centros de datos de corta distancia y alto rendimiento. La mayoría de los cables Cat8 utilizan cable de cobre sólido para un rendimiento óptimo.
La elección entre Cat6 y Cat6a requiere una cuidadosa consideración. Los cables Cat6a y Cat7 ofrecen un rendimiento excelente, pero con diferentes ventajas y desventajas. Cat6a ofrece el equilibrio óptimo entre rendimiento y practicidad para la mayoría de las aplicaciones empresariales. El cable Cat8 está diseñado principalmente para centros de datos y entornos informáticos especializados de alto rendimiento.
El Rol Crucial de la Categoría del Cable
"Cat" significa Categoría. Elegir el cable Ethernet adecuado para su infraestructura de red impacta directamente en el rendimiento, la confiabilidad y la escalabilidad futura. Los cables de mayor categoría ofrecen una mayor protección a futuro. El Cat5e sigue siendo viable para aplicaciones residenciales básicas y pequeñas oficinas donde las velocidades de gigabit son suficientes. Pruebas independientes recientes revelan que el cable Cat6 suele superar a alternativas de mayor calidad en situaciones reales, especialmente en cuanto a fluctuación de fase.
La cubierta exterior de los cables Ethernet desempeña un papel crucial en los requisitos de instalación y la seguridad. El Código Eléctrico Nacional establece estas clasificaciones para garantizar la seguridad contra incendios en edificios comerciales.
Comprendiendo la Longitud del Cable y las Pérdidas Eléctricas
Pero no siempre tenemos el router cerca, lo que implica tirar un cable de red moderadamente largo, ¿cuánto? Obviamente dependerá de la distancia, pero aquí entra una variable más a considerar: las pérdidas aumentan con la longitud de este y hay un punto a partir del cual son tan importantes que merece la pena buscar otra alternativas. De forma general, los cables Ethernet comunes (hablamos de los usados en el ámbito doméstico, de par trenzado) ofrecen un buen rendimiento cuando su longitud no supera los 100 metros, probablemente más que de sobra para la mayoría de hogares, aunque siempre hay casas grandes con varias plantas.
La culpa la tiene la resistencia: a mayor longitud, mayor resistencia. Por tanto, el paso de la señal a través de un cable largo se hace más difícil porque aumenta la resistencia, un fenómeno eléctrico por el cual el material del cable se opone al flujo de la electricidad. Merece la pena echar la vista atrás, hasta nuestros tiempos del instituto, donde probablemente sentamos las bases de la ley de Ohm, que dice que el Voltaje es igual al producto de la intensidad por la resistencia.
La resistencia de un conductor depende del coeficiente de resistividad, es directamente proporcional a la longitud e inversamente proporcional a la sección transversal. Es decir, que aumenta conforme el conductor es más largo y disminuye cuando aumenta su grosor. Así que cuando aumenta la resistencia, la señal eléctrica baja, afectando a la latencia, al ancho de banda y a la velocidad.
Dato técnico: La resistencia DC por conductor típica es ≈7.8 Ω/100 m para 23 AWG (Cat6/Cat6A) y ≈9.3 Ω/100 m para 24 AWG (Cat5e). En términos de bucle (ida y vuelta), esto equivale a ≈15.6 Ω/100 m vs ≈18.6 Ω/100 m. Aunque cualquier cable Cat5e en adelante soporta PoE, en proyectos profesionales no basta con “funcionar”, sino que es necesario asegurar eficiencia, seguridad y durabilidad.
Resistencia y Material del Cable
La oposición al paso de la corriente eléctrica se relaciona con la resistividad del material ρ (que a su vez depende de factores como la estuctura molecular y atómica del material y también de la temperatura), el área del cable y la longitud de este.
- Ejemplo técnico: Un cable Cat5e (24 AWG) tiene ≈ 19 Ω/100 m por bucle, mientras que un Cat6A (23 AWG) ronda los 7-8 Ω/100 m.
Aunque nos hemos centrado en cables comunes dentro del ámbito doméstico (par trenzado), depende enormemente del tipo de cable Ethernet. Los cables coaxial, de par trenzado y fibra óptica difieren en su composición y estructura, lo que afecta enormemente a sus propiedades. Volviendo al tema de la longitud del cable, los de fibra óptica también soportan una longitud mayor sin deterioros significativos. ¿Cuánto? Hasta 2 kilómetros para internet a 10 Mbps y 100 Mbps.
Power over Ethernet (PoE): Transmitiendo Energía y Datos
Power over Ethernet (PoE) es una tecnología innovadora que pasa la energía eléctrica a través de un cable Ethernet de par trenzado a los dispositivos alimentados. PoE es una de las tecnologías de red más rentables disponibles. Permite a los profesionales instalar equipos remotos o externos sin conectarse a la alimentación de CA y puede suministrar energía a varios lugares sin tener que instalar cables eléctricos o tomacorrientes adicionales en cada lugar.
Estándares y Niveles de Potencia PoE
La tecnología PoE revolucionó la forma en que alimentamos y conectamos dispositivos de red. Gracias a los cables de red PoE, hoy es posible transmitir energía eléctrica y datos por un mismo cable Ethernet, eliminando la necesidad de tomas de corriente adicionales y simplificando la infraestructura. Un switch PoE no solo transmite paquetes de datos como un switch tradicional, sino que además inyecta corriente continua de 48V siguiendo los estándares IEEE (802.3af/at/bt).

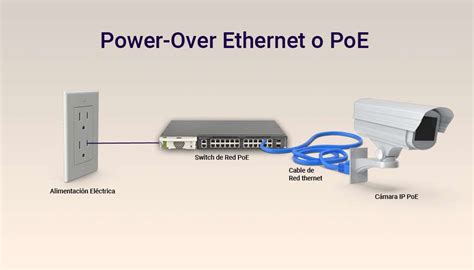

El principio detrás de Power over Ethernet (PoE) es bastante ingenioso: además de transportar paquetes de datos en sus pares trenzados, el cable Ethernet también conduce corriente eléctrica de baja tensión, generalmente en torno a los 48 V de corriente continua (CC). Esto es posible porque la transmisión de datos en Ethernet se basa en señales diferenciales balanceadas, lo que permite que la energía en DC se “superponga” en los mismos conductores sin interferir con el tráfico de información.
Existen diferentes estándares IEEE que establecen los niveles de potencia disponibles:
- IEEE 802.3af-2003: Conocido comúnmente como “PoE”. Fue diseñado inicialmente para alimentar dispositivos de bajo consumo como teléfonos IP. Utiliza dos de los cuatro pares trenzados de cables en los cables Ethernet Cat3 estándar. Proporciona hasta 12.95 W a dispositivos alimentados a 37 V-57 V. Hay algo de pérdida, por lo que un puerto de conmutador PoE generalmente tiene una potencia nominal de 15.4 W.
- IEEE 802.3at-2009: Conocido comúnmente como “PoE+” or “PoE Plus”. Es la última actualización del estándar IEEE 802.3af-2003. Ofrece hasta 30 W de potencia a nivel de puerto a través de un cable de par trenzado Ethernet y hasta 25.5 W de potencia a cada dispositivo. Conecta dispositivos de mayor potencia a una red, como cámaras PTZ, teléfonos IP con video y sistemas de alarma.
- IEEE 802.3bt-2018: Nombrado “4PPoE”. También conocido como PoE de 4 pares, PoE++, o Ultra PoE. Utiliza los cuatro pares en un cable de cobre de par trenzado para suministrar energía al PD, a diferencia de los tipos 1 y 2, que solo usan dos pares. Proporciona hasta 60 W de potencia a cada puerto PoE y hasta 51 W de potencia a cada dispositivo. Estos niveles más altos de dispositivos de soporte de energía incluyen puntos de acceso inalámbrico de radio múltiple, cámaras PTZ, dispositivos de administración de edificios y equipos de videoconferencia.
- PoE Tipo 4: Comúnmente conocido como PoE de mayor potencia. De acuerdo con el estándar IEEE 802.3bt más reciente, el PoE tipo 4 ofrece 90 W de potencia desde el PSE y hasta 70 W de potencia de entrada en el PD para cada dispositivo. Sin embargo, tiene el potencial de suministrar un máximo de 100 W de potencia por puerto si es necesario. Debido a las grandes cantidades de energía que produce, el PoE tipo 4 puede admitir dispositivos que consumen mucha energía, como computadoras portátiles y pantallas planas.

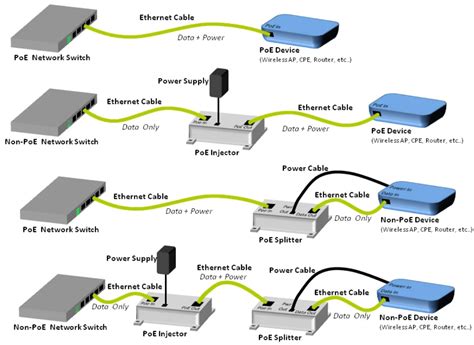

CONEXIÓN POE PARA ENLACE INTERNET
Dispositivos de Fuente de Alimentación PoE (PSE)
Existen tres tipos principales de PSE (equipo de fuente de energía) en uso hoy en día; todos son compatibles con cable Cat5e o de categoría superior.
- Conmutador Power over Ethernet (PoE): Un dispositivo que puede suministrar energía a dispositivos a través de un cable Ethernet. Se puede utilizar para alimentar dispositivos como teléfonos IP, puntos de acceso inalámbricos y cámaras de seguridad.
- Conversor de medios de fibra PoE: Combina energía y datos en un cable que ofrece conectividad de cobre a fibra mientras proporciona energía a PD.
- Inyector PoE de un solo puerto (Midspan): Diseñado en línea con un cable Ethernet para proporcionar energía a un dispositivo.
El Proceso de Negociación de Energía PoE
La negociación de alimentación a través de Ethernet (PoE) es el proceso de determinar si se debe proporcionar energía a un dispositivo a través de un cable Ethernet y cuánta energía. Esto generalmente se realiza a través de un protocolo de señalización especial entre la fuente de alimentación (generalmente un conmutador PoE) y el dispositivo que va a recibir energía (conocido como PD o dispositivo alimentado).
Si tanto el conmutador PoE como el PD admiten el mismo estándar PoE (como IEEE 802.3at), entonces pueden negociar para proporcionar al PD hasta la cantidad máxima de energía especificada por ese estándar. Sin embargo, si el conmutador PoE y el PD no admiten el mismo estándar, deben negociar para proporcionar al PD una cantidad menor de energía. La negociación de PoE tiene como objetivo garantizar que solo se proporcione al PD la potencia necesaria. Esto ayuda a evitar problemas potenciales como sobrecargas y peligros eléctricos.
El PSE deja el puerto Ethernet sin alimentación y comprueba periódicamente si se ha conectado algo. Es poco probable que el bajo voltaje utilizado durante la detección dañe un dispositivo que no está diseñado para Power over Ethernet.
La clasificación es el proceso mediante el cual el PSE determina si el dispositivo conectado requiere energía y, de ser así, qué clase de energía PoE requiere. El PSE envía un solo impulso de voltaje al PD, lee el valor actual en el cable, verifica a qué clase PoE corresponde este valor actual y proporciona energía en consecuencia. Si el PD devuelve valores de Clase 1, 2 o 3, el PSE proporciona energía de Clase 1, 2 o 3, respectivamente.
Cuando el PD se identifica como un dispositivo de Clase 4, el PSE utilizará un segundo evento para verificar que el PD realmente necesita un mayor nivel de energía. El PSE primero realiza la clasificación de 1 evento como se describe anteriormente. Si lee el valor de corriente de Clase 4 del PD, solo suministra energía de Clase 3 y repite el impulso de voltaje por segunda vez. El PSE primero realiza la clasificación de 1 evento como se describe anteriormente. Si lee el valor actual de Clase 4 del PD, solo suministra energía de Clase 3 y solicita confirmación del PD a través del protocolo LLDP de Capa 2 sobre si el PD es realmente Clase 4. El estándar IEEE 802.3at define que los PD de Clase 4 deben ser compatibles con la clasificación LLDP de 2 eventos basada en hardware y basada en software, mientras que el PSE solo debe admitir uno, pero puede admitir ambos. Por lo general, los inyectores PoE+ solo admiten clasificación de 2 eventos basada en hardware.
Consideraciones de Potencia y Presupuesto PoE
Calcular el presupuesto de energía para una red Power over Ethernet (PoE) puede ser complicado. Hay muchos factores a considerar, y si no tiene cuidado, puede terminar fácilmente gastando demasiado en su fuente de alimentación.
Se debe calcular la demanda de energía total esperada de todos sus PD. Debe incluir la potencia máxima y los límites superiores para cada clasificación de DP. Por ejemplo, una cámara IP típica IEEE802.3at Clase 4 consume 25.5 vatios. Una de las consideraciones más importantes al elegir un presupuesto de energía PoE es asegurarse de que haya puertos disponibles en su diseño. Recuerde, tener al menos un puerto de repuesto en el dispositivo PD puede ser útil para fines de diagnóstico o solución de problemas. Y es posible que algunos clientes incluso deseen puertos adicionales para brindarles la opción de agregar más dispositivos PD en el futuro.
La velocidad a la que una fuente de alimentación está diseñada para perder su capacidad con el tiempo dependerá de las condiciones en las que se utilice. La compañía dice que en condiciones favorables o controladas, puede esperar que el rendimiento a largo plazo de una fuente de alimentación sea del 70% de su calificación. Cada parte de la fuente de alimentación está diseñada para resistir el calor, el frío y la humedad. Sin embargo, estos factores pueden cambiar el rendimiento y la vida útil. Las instalaciones eléctricas que operan en condiciones extremas a menudo requieren equipos de grado industrial. El interruptor y la fuente de alimentación se instalarán en un recinto metálico expuesto a la luz solar directa, en un sitio en el noreste de los Estados Unidos. En invierno, la temperatura dentro del recinto podría ser tan baja como -10°F/-24°C. Y en verano, podría alcanzar los 140 °F/60 °C. Para calcular qué fuente de alimentación necesita, necesitará saber cuánta energía consumirá su computadora en total. Al considerar las necesidades de su fuente de alimentación PoE, es importante tener en cuenta la cantidad de energía necesaria y el entorno.
Longitud Máxima y Extensores PoE
Cualquier cable Ethernet que se extienda desde el conmutador de red PoE hasta el PD no debe tener más de 328 pies (aproximadamente 100 metros) de largo, incluso si hay un dispositivo midspan ubicado en la línea. El inyector PoE midspan debe verse como una conexión de panel de conexiones. Sin embargo, AI Extend se está volviendo cada vez más popular entre los dispositivos Power over Ethernet, que pueden extender la distancia PoE hasta 250 m. La serie Fiberroad AI Power over Ethernet admite esta función mediante interruptor DIP, siempre que se encienda según sea necesario. La función AI Extend es adecuada para situaciones en las que su fuente de alimentación está demasiado lejos.
La longitud máxima de un enlace Ethernet con PoE sigue siendo 100 m. ¿Cuál es la distancia máxima de PoE? La distancia estándar es de 100 metros, igual que un enlace Ethernet convencional bajo normas TIA/EIA. Para superar ese límite se utilizan extensores PoE, switches intermedios o enlaces de fibra óptica con conversores en los extremos.
Calibre del Cable y PoE
Al seleccionar cables Ethernet para PoE, el calibre (grosor) del cable es crucial. Los cables más delgados tienen mayor resistencia, lo que genera más calor y provoca una mayor pérdida de potencia. El alcance efectivo de los cables de 28 AWG con PoE suele ser menor que el de los cables más gruesos. Para dispositivos de bajo consumo, los cables de 28 AWG pueden ser suficientes. Para mayores requisitos de potencia o distancias más largas, opte por cables más gruesos (p. ej., 24 AWG).
Consideraciones Ambientales y de Calor
Considere el entorno de instalación. La alimentación a través de Ethernet (PoE) es una tecnología revolucionaria para las instalaciones de dispositivos en red. Al combinar la alimentación y la transmisión de datos en un solo cable, PoE ofrece una solución rentable, flexible y fiable para las necesidades de las redes modernas.
El paso de corriente genera calor adicional en los pares de cobre, y este calor se acumula especialmente cuando varios cables están instalados juntos en bandejas o ductos. El aumento de temperatura incrementa la resistencia y puede reducir la vida útil del cable. Los cables para exterior deben ser del tipo PE (polietileno), con cubierta negra resistente a rayos UV. En ambientes húmedos es mejor elegir versiones armadas o con gel antihumedad, que protegen a los conductores de la corrosión.
Compatibilidad y Seguridad Eléctrica
¿Qué pasa si conecto un dispositivo que no soporta PoE? No ocurre absolutamente nada. Los estándares IEEE 802.3af/at/bt incluyen un mecanismo de detección automática: el switch o inyector primero envía una señal de baja tensión para verificar compatibilidad. Si el dispositivo es PoE, se habilita la alimentación; si no lo es, simplemente recibe datos.
La seguridad eléctrica es una ventaja clave de PoE. La corriente se ajusta automáticamente; si el dispositivo no es PoE, no recibe energía. La negociación PoE se realiza mediante un proceso de detección y clasificación: el switch PoE envía una señal de bajo voltaje para verificar si el dispositivo conectado es compatible. Solo si el dispositivo responde, se habilita la entrega de energía.
Aplicaciones Prácticas y Beneficios de PoE
La tecnología PoE simplifica las instalaciones, reduce costos y aumenta la flexibilidad para diversas aplicaciones. La tecnología PoE permite que los cables Ethernet transmitan energía eléctrica, junto con datos, a dispositivos remotos.
Beneficios Clave de la Implementación de PoE
- Un solo cable para datos y energía: Instalación más rápida y limpia. Elimina la necesidad de tendidos eléctricos adicionales y tableros intermedios. En redes tradicionales, un AP WiFi en techo requería tanto un cable de datos como un tomacorriente con línea eléctrica certificada. Con PoE, un solo cable Cat6A puede transportar hasta 10 Gbps de datos y 90 W de potencia.
- Flexibilidad total: Dispositivos en techos, postes o exteriores sin tomacorrientes. Gracias al rango de 100 m definido por Ethernet, es posible instalar dispositivos en sitios de difícil acceso sin planificar obras eléctricas. Un switch PoE en un rack puede alimentar cámaras ubicadas en postes exteriores, sensores en depósitos o APs en techos altos.
- OPEX (Operational Expenditure): Baja el costo operativo porque el mantenimiento se centraliza en la electrónica de red.
- Seguridad eléctrica: La corriente se ajusta automáticamente; si el dispositivo no es PoE, no recibe energía.
- Soporte para IoT y smart buildings: Sensores, iluminación, control de acceso, todo alimentado por PoE. La tendencia en edificios inteligentes es usar PoE no solo para comunicaciones, sino también para sistemas de iluminación LED, control de accesos, sensores de movimiento, HVAC y gestión energética.
Casos de Uso Destacados de PoE
- Videovigilancia profesional: Cámaras PTZ que requieren hasta 30 W. Las cámaras PTZ (Pan-Tilt-Zoom) con funciones de movimiento motorizado, visión nocturna y calefacción interna consumen más energía que una cámara fija. Con PoE+ (30 W), pueden instalarse en exteriores sin cajas eléctricas adicionales.
- WiFi empresarial: Access points WiFi 6 con PoE+. Los APs WiFi 6 y WiFi 6E requieren mayor potencia debido al procesamiento de múltiples streams y antenas MIMO. Mientras un AP WiFi 5 podía operar con 13 W, muchos modelos WiFi 6 requieren entre 18 y 25 W, lo que hace necesario PoE+.
- Telefonía IP masiva: Oficinas enteras sin adaptadores eléctricos. En una oficina con 200 teléfonos IP, la instalación de fuentes eléctricas individuales representaría un gasto enorme.
- Iluminación PoE: Tendencia en edificios inteligentes con luminarias LED alimentadas por cable Ethernet. La iluminación PoE está creciendo en el sector corporativo. Los luminarios LED conectados a un switch PoE permiten ajustar brillo, color e intensidad de manera centralizada.
- IoT industrial: Sensores y actuadores en fábricas y entornos críticos. En entornos industriales, los sensores de temperatura, presión, caudalímetros y actuadores pueden alimentarse directamente por PoE, eliminando la necesidad de fuentes industriales distribuidas. Con PoE++ se pueden incluso alimentar terminales HMI, controladores lógicos y gateways IoT que requieren más de 60 W.
Consideraciones Técnicas y Recomendaciones
Al seleccionar cables Cat6a o de categoría 6 para nuevas instalaciones, establece una base sólida para su red, que puede adaptarse al crecimiento y los avances tecnológicos sin necesidad de recableado prematuro.
Categoría Mínima para PoE++
¿Qué categoría mínima necesito para PoE++? En el caso de PoE++ (IEEE 802.3bt, capaz de entregar hasta 60-100W), la recomendación es utilizar como mínimo cableado Cat6A. Esta categoría ofrece menor resistencia y mejor manejo de corriente, además de reducir la diafonía en instalaciones de alta densidad.
Uso de PoE en Exteriores
¿Se puede usar PoE en exteriores? Sí, pero se deben tomar precauciones. Los cables para exterior deben ser del tipo PE (polietileno), con cubierta negra resistente a rayos UV. En ambientes húmedos es mejor elegir versiones armadas o con gel antihumedad, que protegen a los conductores de la corrosión.
Capacidad de Alimentación de un Switch PoE
¿Cuántos dispositivos puedo alimentar con un switch PoE? Esto depende de la potencia total disponible del switch y del consumo de cada dispositivo conectado. Por ejemplo, un switch PoE con un presupuesto de 120W puede alimentar hasta 12 cámaras IP de 10W cada una, pero si conectás access points de 25W la cantidad se reduce a 4 o 5.
El Papel del Cableado Estructurado
Varias variedades de Ethernet fueron específicamente diseñadas para funcionar sobre el cableado estructurado de cobre de 4 pares que ya estaba instalado en muchas localizaciones. Combinar el 10Base-T (o 100Base-TX) con el "IEEE 802.3af mode A" permite que un hub transmita tanto energía como datos sobre solamente dos pares. En una desviación del 10BaseT y el 100Base-TX, el 1000Base-T usa los cuatro pares del cable para la transmisión simultánea en ambas direcciones con el uso de cancelación de eco.
Cables de Instalación vs. Cables de Conexión
Los cables de conexión, generalmente más flexibles y fabricados con cable de cobre trenzado, están diseñados para conectar dispositivos a las tomas de red. Los cables de instalación, a menudo fabricados con conductores de núcleo sólido más rígidos, se utilizan para infraestructura permanente en paredes y techos.
Conclusión: Una Decisión Informada para su Red
Con un conocimiento profundo de las categorías de cables Ethernet y las capacidades de Power over Ethernet, podrá tomar una decisión informada para la infraestructura de red de su empresa. Nuestra recomendación: Para la mayoría de las nuevas instalaciones comerciales, Cat6a ofrece el equilibrio óptimo entre rendimiento, coste y durabilidad. Al seleccionar cables Cat6a o de categoría 6 para nuevas instalaciones, establece una base sólida para su red, que puede adaptarse al crecimiento y los avances tecnológicos sin necesidad de recableado prematuro.
