El ESP8266 ha revolucionado el mundo de la electrónica, especialmente entre los makers y desarrolladores de proyectos. Este diminuto módulo Wi-Fi de bajo coste, fabricado por Espressif, ofrece una puerta de entrada accesible para dotar de conectividad inalámbrica a prácticamente cualquier dispositivo. Desde sus inicios, el ESP8266 ha evolucionado, pasando de ser un simple accesorio para microcontroladores como el Arduino UNO a convertirse en un potente módulo autónomo capaz de ejecutar programas complejos. Este artículo explora en profundidad cómo conectar y programar el ESP8266, desmitificando su funcionamiento y ofreciendo guías prácticas para su integración en diversos proyectos.
Comprendiendo el ESP8266: Más Allá de un Módulo Wi-Fi
El ESP8266 es, en esencia, un microcontrolador con capacidades Wi-Fi integradas. Esto significa que puede realizar las mismas funciones que un Arduino UNO y, además, conectarse a redes inalámbricas. Inicialmente, muchos usuarios se familiarizaron con el ESP-01, una de las primeras y más populares variantes del ESP8266, apreciada por su bajo coste y su capacidad para actuar como un puente Wi-Fi para placas como el Arduino UNO. La comunicación se realizaba mediante comandos AT a través del puerto serie, permitiendo que un Arduino se conectara a una red Wi-Fi.
Sin embargo, la verdadera potencia del ESP8266 reside en su capacidad para ejecutar código propio. Al cargar un sketch (programa) directamente en el módulo, se sobrescribe el firmware de comandos AT preinstalado. Existen también firmwares alternativos que funcionan como intérpretes, traduciendo lenguajes de alto nivel para controlar el microcontrolador. Esta versatilidad abre un abanico de posibilidades para crear proyectos autónomos y conectados.
Conociendo los Pines del ESP-01: La Base de la Conexión
Para trabajar con el ESP-01, es fundamental comprender la función de cada uno de sus pines. El ESP8266 es el microcontrolador central, mientras que la memoria flash BG25Q80A almacena los programas. Los pines principales para la conexión y programación son:
- GND (Tierra): Conexión a tierra.
- GPIO2: Pin de entrada/salida de propósito general, correspondiente al pin digital número 2.
- GPIO0: Pin de entrada/salida de propósito general, correspondiente al pin digital número 0. Es crucial para definir los modos de arranque.
- RXD (GPIO3): Pin de recepción de datos del puerto serie. Trabaja a 3.3V y también puede usarse como pin digital GPIO3.
- TXD (GPIO1): Pin de transmisión de datos del puerto serie. Trabaja a 3.3V y también puede usarse como pin digital GPIO1.
- CH_PD (Chip Enable/Power Down): Pin para apagar y encender el ESP-01. Un nivel bajo (0V) lo apaga, y un nivel alto (3.3V) lo enciende.
- RESET: Pin para reiniciar el ESP-01. Un nivel bajo (0V) lo resetea.
- Vcc: Pin de alimentación del ESP-01. Opera a 3.3V, con un máximo admisible de 3.6V.
Es importante destacar que el ESP8266 no posee pines analógicos, y sus pines digitales GPIO (GPIO0, GPIO2, RXD/GPIO3, TXD/GPIO1) operan a niveles lógicos de 3.3V. El estado alto (HIGH) en estos pines corresponde a 3.3V.
Alimentación del ESP8266: Precauciones y Soluciones
La alimentación del ESP8266 requiere una tensión de 3.3V, con un máximo de 3.6V. Alimentar un ESP-01 directamente desde los pines de 3.3V de un Arduino UNO no es una opción recomendable debido a las limitaciones de corriente que puede suministrar la placa UNO.
Una solución común y efectiva es el uso de adaptadores de alimentación específicos para prototipado, como la placa MB102 de YwRobot. Estas placas suelen ofrecer voltajes de 3.3V y 5V, seleccionables mediante jumpers. Para alimentar el ESP-01, se utilizará la línea de 3.3V, conectando los pines GND y Vcc del módulo a los pines correspondientes de la fuente de alimentación.
Modos de Arranque y Carga de Programas
A diferencia de otros microcontroladores que inician la ejecución de programas automáticamente, el ESP8266 requiere que los modos de arranque se activen manualmente.
- Modo Flash (Programación): Para cargar un programa, el ESP-01 debe encenderse o reiniciarse con el pin GPIO0 a nivel bajo (LOW, 0V) y el pin GPIO2 a nivel alto (HIGH, 3.3V).
- Modo de Ejecución: Una vez cargado el programa, para que se ejecute, tanto GPIO0 como GPIO2 deben estar a nivel alto (3.3V).
Los pines RX y TX se utilizan inicialmente para la carga del programa. Una vez completada, pueden ser reutilizados como pines digitales de entrada/salida.
Programación del ESP8266: Múltiples Enfoques
Existen varias maneras de programar el ESP8266, cada una con sus ventajas:

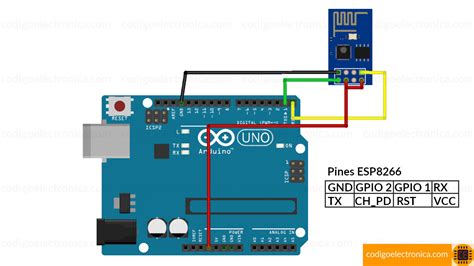

1. Usando Arduino UNO como Pasarela (Passthrough)
Este método permite utilizar el Arduino UNO como una interfaz para cargar el código en el ESP8266. Se configura el Arduino UNO para que actúe como un puente de comunicación serie. Una vez compilado y cargado el sketch en el ESP8266, se puede acceder a la dirección IP que este obtiene para interactuar con un servidor web creado en el propio módulo. Es importante recordar que, tras la carga, el programa se ejecuta automáticamente. Si se reinicia el ESP8266 sin recargar el programa, se perderá la conexión al servidor web.
Cómo programar el módulo wifi ESP8266 con Arduino UNO en sencillos pasos || Módulo ESP8266 || ESP-01
2. Mediante un Convertidor USB a TTL
Este es un método más directo y, a menudo, más sencillo. Se utilizan convertidores USB a TTL (también conocidos como adaptadores FTDI), que actúan como un puente entre el protocolo USB del ordenador y el protocolo TTL del ESP8266. Estos convertidores suelen tener pines para Vcc, GND, RX y TX.

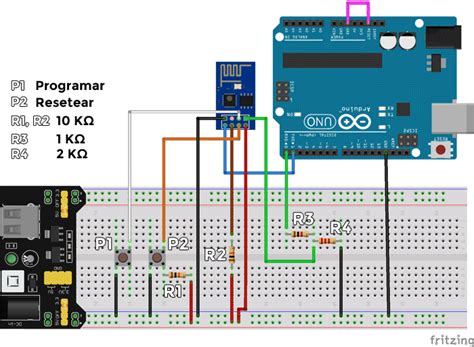

Para facilitar la gestión de los modos de arranque, se pueden incorporar pulsadores en el circuito. Conectando las masas (GND) del ESP-01, la fuente de alimentación y el convertidor USB serie a un punto común, y configurando adecuadamente los pines GPIO0 y GPIO2 con resistencias pull-up y pulsadores, se puede alternar fácilmente entre el modo de programación (UART) y el modo de ejecución.
- Modo Flash (UART): Pulsando el pulsador conectado a GPIO0 (que lo lleva a LOW) mientras se enciende o resetea el ESP-01.
- Modo de Ejecución: Sin pulsar el pulsador (GPIO0 a HIGH) y con GPIO2 a HIGH.
El pin CH_PD se conecta a 3.3V para mantener el módulo encendido, y el pin RESET se conecta a un pulsador con resistencia pull-up para un reinicio controlado.
3. Con el IDE de Arduino y Placas ESP8266
El entorno de desarrollo integrado (IDE) de Arduino es una herramienta potente para programar el ESP8266. Tras instalar las placas "esp8266 by ESP8266 Community" a través del Gestor de Placas en las preferencias del IDE, se puede seleccionar el módulo ESP8266 genérico.
Para la carga del firmware, se utilizan adaptadores USB con interruptor integrado que permiten seleccionar entre el modo UART (para depuración y comandos AT) y el modo PROG (para programación). Un ejemplo clásico es cargar el sketch "Blink" para verificar el funcionamiento del LED integrado en la placa. Si el LED no parpadea tras la carga, puede ser necesario cambiar el modo del adaptador.
ESP8266 como Solución Autónoma y Adaptador Wi-Fi
El ESP8266 ofrece una solución completa y autónoma de red Wi-Fi, permitiendo que aloje la aplicación o descargue todas las funciones de red Wi-Fi de otro procesador de aplicación. Cuando el ESP8266 aloja una aplicación y es el único procesador de aplicación en el dispositivo, puede arrancar directamente desde una memoria flash externa. El ESP8266 tiene caché integrada para mejorar el rendimiento y minimizar los requisitos de memoria.
Alternativamente, sirviendo como un adaptador Wi-Fi, se puede agregar acceso a internet inalámbrico a cualquier diseño basado en microcontrolador con una conectividad simple a través de la interfaz UART o la interfaz de puente AHB de la CPU.
Integración con Ubidots para Telemetría
El ESP8266 es ideal para proyectos de telemetría, permitiendo enviar datos recopilados a plataformas en la nube como Ubidots. Para ello, se requiere gestionar dos códigos: uno para el "registrador" (el microcontrolador que toma lecturas de sensores, como un Arduino MEGA) y otro para la "unidad de telemetría" (el ESP8266 que envía los datos).
La conexión entre ambos microcontroladores se realiza a través de comunicación serie. Es crucial identificar correctamente el pinout del ESP8266, ya que un voltaje incorrecto en el VCC (debe ser 3.3V) puede dañarlo permanentemente. Si se utiliza un Arduino MEGA para programar el ESP8266, es necesario conectar el pin RST del MEGA a GND para evitar errores de compilación.
La biblioteca UbidotsESP8266Serial facilita la integración. Tras descargarla e incluirla en el IDE de Arduino, se configura el ESP8266 con las credenciales de la red Wi-Fi y el token de Ubidots. El registrador (por ejemplo, Arduino MEGA) se programa para leer sensores y enviar los datos al ESP8266 a través del puerto serie. Una vez que los datos llegan al ESP8266, este los envía a Ubidots.
Para enviar comandos o datos de forma automática, se pueden construir "payloads" (paquetes de datos) siguiendo el protocolo definido por Ubidots. La frecuencia de muestreo en el ESP8266 se puede ajustar, por defecto suele ser de 1000 milisegundos.
Solución de Problemas Comunes
Uno de los problemas más frecuentes al trabajar con el ESP8266, especialmente al usar Arduino UNO como programador, es la interferencia con los pines de comunicación serie (RX/TX). El Arduino UNO utiliza estos pines para cargar programas, y si están conectados a otro dispositivo (como el ESP8266) durante el proceso de carga, la comunicación puede interrumpirse. Para evitar esto, se pueden usar otros pines digitales para la comunicación entre el Arduino y el ESP8266, o desconectar temporalmente los cables del ESP8266 durante la carga.
Otro inconveniente puede ser la capacidad limitada de buffer y memoria de un Arduino UNO cuando se intenta conectar a páginas web que generan una gran cantidad de información. En estos casos, el ESP8266, al ser un módulo más capaz, puede manejar mejor la transmisión y recepción de datos.
Si un módulo ESP8266 recién adquirido presenta problemas, es probable que venga con un firmware precargado que cause conflictos. Una solución recomendada es "flashear" el módulo con un firmware válido, lo cual requiere una conexión especial y el uso de un software específico para el flasheo a través de USB.
Ventajas de los Módulos ESP8266 Dedicados

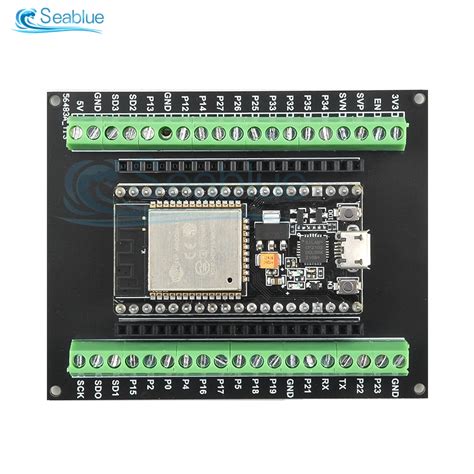

Si bien el ESP-01 fue un pionero, existen módulos más modernos como el ESP12, que a menudo vienen integrados en placas de desarrollo (como NodeMCU o Wemos D1 Mini). Estas placas suelen ofrecer más pines GPIO disponibles, eliminando la dependencia de una placa Arduino completa y facilitando la creación de prototipos personalizados con capacidades de red, permitiendo recoger y publicar datos desde la nube, el hogar o prácticamente cualquier lugar.
La capacidad de configurar el ESP8266 para conectarse a una red Wi-Fi es un proceso relativamente sencillo. Una vez instalado el soporte para las placas ESP8266 en el IDE de Arduino, se crean variables globales para almacenar el SSID y la contraseña de la red. Luego, se implementa una función connectToWiFi() que intenta establecer la conexión múltiples veces. Esta función se llama dentro de la rutina setup() para asegurar la conexión al iniciar el programa.
La versatilidad del ESP8266, combinada con su bajo coste y la creciente comunidad de desarrolladores, lo convierte en una herramienta indispensable para la creación de proyectos de Internet de las Cosas (IoT) y sistemas embebidos conectados. Desde simples tareas de control hasta complejas aplicaciones de telemetría, el ESP8266 abre un universo de posibilidades para innovar y conectar nuestro mundo.
