La física teórica a menudo se enfrenta a la necesidad de idealizaciones para simplificar problemas complejos y obtener una comprensión fundamental de los fenómenos. Uno de estos escenarios idealizados, pero de gran relevancia conceptual y práctica, es el del campo eléctrico generado por cilindros coaxiales de longitud infinita. Este modelo nos permite explorar las leyes del electromagnetismo en geometrías de simetría cilíndrica, un patrón que aparece en innumerables aplicaciones tecnológicas, desde cables de transmisión de energía hasta el diseño de aceleradores de partículas. El análisis de este sistema, aunque parte de una idealización, sienta las bases para comprender distribuciones de carga más complejas y la interacción de campos eléctricos en configuraciones cilíndricas.
Fundamentos de la Simetría y la Ley de Gauss
Para abordar el problema de los cilindros coaxiales infinitos, es crucial invocar la simetría inherente del sistema y la poderosa herramienta que proporciona la Ley de Gauss. Dada la simetría cilíndrica, el campo eléctrico solo puede tener una componente radial y su magnitud debe depender únicamente de la distancia al eje central de los cilindros. No puede haber componentes de campo en la dirección axial (paralela al eje) ni en la dirección azimutal (alrededor del eje), ya que cualquier componente de este tipo sería violada por la rotación alrededor del eje o por la traslación a lo largo de él, rompiendo así la simetría del sistema.
La Ley de Gauss, una de las cuatro ecuaciones de Maxwell, establece que el flujo del campo eléctrico a través de cualquier superficie cerrada es proporcional a la carga neta encerrada por esa superficie:
$$ \ointS \mathbf{E} \cdot d\mathbf{A} = \frac{Q{enc}}{\epsilon_0} $$
Donde $\mathbf{E}$ es el vector campo eléctrico, $d\mathbf{A}$ es un vector diferencial de área perpendicular a la superficie, $Q{enc}$ es la carga neta encerrada y $\epsilon0$ es la permitividad del vacío.

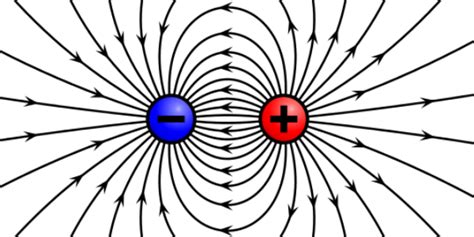

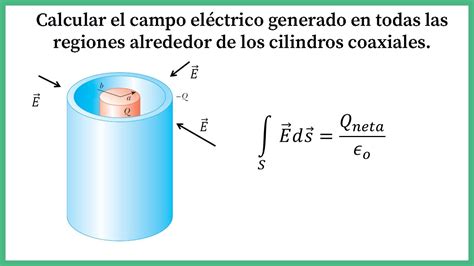

En el caso de cilindros coaxiales infinitos, la elección de una superficie gaussiana adecuada es clave para simplificar la integral de flujo. Debido a la simetría cilíndrica, la superficie gaussiana ideal es un cilindro coaxial con los conductores del problema, de radio $r$ y longitud $L$. Este cilindro gaussiano tiene tres partes: dos tapas circulares en los extremos y una superficie lateral curva.
El flujo a través de las tapas es cero porque el campo eléctrico, al ser puramente radial, es perpendicular a los vectores de área de las tapas. Por lo tanto, el flujo total a través de la superficie cerrada se reduce al flujo a través de la superficie lateral curva:
$$ \ointS \mathbf{E} \cdot d\mathbf{A} = \int{lateral} \mathbf{E} \cdot d\mathbf{A} $$
Dado que el campo eléctrico $\mathbf{E}$ es radial y tiene la misma magnitud en todos los puntos de la superficie lateral a una distancia $r$ del eje, y $d\mathbf{A}$ es paralelo a $\mathbf{E}$ en esta superficie, la integral se simplifica a:
$$ \int{lateral} E dA = E \int{lateral} dA = E (2\pi r L) $$
Igualando esto a la carga encerrada dividida por $\epsilon_0$, obtenemos:
$$ E (2\pi r L) = \frac{Q{enc}}{\epsilon0} $$
La expresión para el campo eléctrico se convierte entonces en:
$$ E = \frac{Q{enc}}{2\pi \epsilon0 L r} $$
Este resultado, obtenido a través de la Ley de Gauss y aprovechando la simetría, es fundamental para determinar el campo eléctrico en diferentes regiones del espacio alrededor de los cilindros coaxiales.
Análisis por Regiones: El Espacio Entre los Cilindros
Consideremos un sistema de dos cilindros coaxiales: un conductor interior de radio $a$ y un conductor exterior de radio $b$, donde $a < b$. Supongamos que el conductor interior tiene una carga lineal $\lambda$ (carga por unidad de longitud) y el conductor exterior tiene una carga lineal $-\lambda$. Esto implica que la carga total por unidad de longitud en el sistema es cero, lo que es típico en configuraciones de cables coaxiales diseñados para minimizar la radiación electromagnética.
Región 1: $r < a$ (Dentro del conductor interior)
En un conductor ideal, el campo eléctrico en su interior es cero en equilibrio electrostático. Por lo tanto, para $r < a$, $E = 0$.
Región 2: $a < r < b$ (Entre los conductores)
En esta región, elegimos un cilindro gaussiano de radio $r$ y longitud $L$, concéntrico con los conductores. La carga encerrada por este cilindro gaussiano es la carga del conductor interior, que es $Q_{enc} = \lambda L$. Sustituyendo esto en la fórmula derivada de la Ley de Gauss:
$$ E = \frac{\lambda L}{2\pi \epsilon0 L r} = \frac{\lambda}{2\pi \epsilon0 r} $$
El campo eléctrico en esta región es radial y su magnitud disminuye con el inverso de la distancia al eje. Si $\lambda$ es positiva, el campo apunta radialmente hacia afuera; si $\lambda$ es negativa, apunta radialmente hacia adentro.
Región 3: $r > b$ (Fuera del conductor exterior)
En esta región, elegimos un cilindro gaussiano de radio $r$ y longitud $L$ que encierra ambos conductores. La carga total encerrada es la suma de la carga del conductor interior y la carga del conductor exterior: $Q_{enc} = \lambda L + (-\lambda L) = 0$.
Aplicando la Ley de Gauss:
$$ E (2\pi r L) = \frac{0}{\epsilon_0} $$
Por lo tanto, $E = 0$ para $r > b$. Esto significa que, para cilindros coaxiales infinitos con cargas opuestas y de igual magnitud por unidad de longitud, el campo eléctrico es nulo fuera del conductor exterior. Esta es una propiedad crucial de los cables coaxiales, ya que confina el campo eléctrico dentro del cable, minimizando las interferencias electromagnéticas con el entorno.
Potencial Eléctrico y Diferencia de Potencial
El potencial eléctrico $V$ está relacionado con el campo eléctrico por la siguiente ecuación:
$$ VB - VA = -\int_A^B \mathbf{E} \cdot d\mathbf{l} $$
Consideremos la diferencia de potencial entre el conductor interior (radio $a$) y el conductor exterior (radio $b$). Para $a < r < b$, el campo eléctrico es $E = \frac{\lambda}{2\pi \epsilon_0 r}$ y apunta radialmente hacia afuera. Si tomamos un camino infinitesimal $d\mathbf{l} = dr \hat{\mathbf{r}}$, donde $\hat{\mathbf{r}}$ es el vector unitario radial, entonces $\mathbf{E} \cdot d\mathbf{l} = E dr$.
La diferencia de potencial entre el conductor interior y el exterior, $Va - Vb$, se calcula integrando desde $r=a$ hasta $r=b$:
$$ Va - Vb = -\inta^b \frac{\lambda}{2\pi \epsilon0 r} dr = -\frac{\lambda}{2\pi \epsilon0} \inta^b \frac{1}{r} dr $$
$$ Va - Vb = -\frac{\lambda}{2\pi \epsilon0} [\ln(r)]a^b = -\frac{\lambda}{2\pi \epsilon0} (\ln(b) - \ln(a)) = -\frac{\lambda}{2\pi \epsilon0} \ln\left(\frac{b}{a}\right) $$
Si asumimos que el conductor interior está a un potencial más alto que el exterior (lo cual ocurre si $\lambda$ es positiva, ya que el campo apunta del interior al exterior), entonces $Va > Vb$. La diferencia de potencial es:
$$ \Delta V = Va - Vb = \frac{\lambda}{2\pi \epsilon_0} \ln\left(\frac{b}{a}\right) $$
Esta diferencia de potencial es proporcional a la carga lineal $\lambda$ y depende logarítmicamente de la relación entre los radios de los cilindros.
Capacitancia de un Cable Coaxial
La capacitancia ($C$) de un sistema se define como la relación entre la carga ($Q$) en uno de los conductores y la diferencia de potencial ($\Delta V$) entre ellos: $C = \frac{Q}{\Delta V}$. En nuestro caso, la carga por unidad de longitud es $\lambda$, por lo que la carga total en una longitud $L$ es $Q = \lambda L$.
Sustituyendo la expresión para la diferencia de potencial:
$$ C = \frac{\lambda L}{\frac{\lambda}{2\pi \epsilon0} \ln\left(\frac{b}{a}\right)} = \frac{2\pi \epsilon0 L}{\ln\left(\frac{b}{a}\right)} $$
La capacitancia por unidad de longitud ($C/L$) es un parámetro importante en el diseño de cables coaxiales y se expresa como:
$$ \frac{C}{L} = \frac{2\pi \epsilon_0}{\ln\left(\frac{b}{a}\right)} $$
Esta fórmula muestra que la capacitancia de un cable coaxial depende únicamente de la geometría (la relación entre los radios $b/a$) y de la permitividad del material dieléctrico que separa los conductores (en este caso, $\epsilon_0$ para el vacío). Un valor de capacitancia más alto significa que el cable puede almacenar más carga para una dada diferencia de potencial.
Laboratorio Campo Eléctrico y Magnético del Cable Coaxial
Implicaciones y Aplicaciones Reales
Aunque el modelo de cilindros coaxiales infinitos es una idealización, sus resultados tienen profundas implicaciones y aplicaciones en el mundo real. Los cables coaxiales, que son la manifestación práctica más directa de este modelo, se utilizan masivamente en:
- Transmisión de señales de televisión y radio: Mantienen la integridad de la señal al protegerla de interferencias externas.
- Redes de comunicación por cable: Proporcionan ancho de banda y conectividad.
- Conexiones de antenas: Aseguran una transferencia eficiente de energía de radiofrecuencia.
- Instrumentación y equipos de laboratorio: Para la medición precisa de señales eléctricas.
La capacidad de confinar el campo eléctrico y minimizar la radiación es fundamental para el funcionamiento de estos dispositivos. El análisis detallado de la distribución del campo y la capacitancia nos permite diseñar cables con características eléctricas específicas, como impedancia característica, que es crucial para la transmisión de señales de alta frecuencia sin reflexiones.
Extensión a Materiales Dieléctricos
El análisis presentado asume que el espacio entre los cilindros está vacío (o lleno de aire, cuya permitividad es muy cercana a $\epsilon0$). Sin embargo, en muchos cables coaxiales, este espacio está ocupado por un material dieléctrico (como polietileno o teflón) con una permitividad relativa $\epsilonr > 1$. En este caso, la permitividad del material es $\epsilon = \epsilonr \epsilon0$.
La Ley de Gauss se aplica de manera similar, pero la permitividad en la ecuación se reemplaza por $\epsilon$:
$$ E = \frac{\lambda}{2\pi \epsilon r} = \frac{\lambda}{2\pi \epsilonr \epsilon0 r} \quad \text{para } a < r < b $$
La diferencia de potencial y, consecuentemente, la capacitancia también se ven afectadas:
$$ \Delta V = \frac{\lambda}{2\pi \epsilon0 \epsilonr} \ln\left(\frac{b}{a}\right) $$
$$ \frac{C}{L} = \frac{2\pi \epsilon0 \epsilonr}{\ln\left(\frac{b}{a}\right)} $$
La presencia de un dieléctrico aumenta la capacitancia del cable coaxial, lo cual puede ser deseable o indeseable dependiendo de la aplicación. La elección del material dieléctrico es, por lo tanto, un factor de diseño importante.
Consideraciones sobre la Longitud Infinita
La idealización de la "longitud infinita" es una simplificación matemática que elimina los efectos de borde. En un cable coaxial real de longitud finita, existen campos eléctricos y corrientes en los extremos que no se consideran en el modelo infinito. Estos efectos de borde pueden ser significativos, especialmente si la longitud del cable es comparable a la longitud de onda de la señal que se transmite. Sin embargo, para longitudes de cable suficientemente grandes en comparación con su diámetro, el modelo de longitud infinita proporciona una excelente aproximación del comportamiento del campo eléctrico y la capacitancia en la mayor parte del cable.
El estudio de cilindros coaxiales de longitud infinita, aunque abstracto, es un pilar en la comprensión de la electrostática y la electrodinámica en geometrías cilíndricas. Permite desentrañar los principios fundamentales que rigen la distribución de carga, la formación de campos eléctricos y la acumulación de energía en capacitores cilíndricos, sentando las bases para el análisis de sistemas más complejos y el diseño de tecnologías electromagnéticas avanzadas. La elegancia de la Ley de Gauss, aplicada a un problema de alta simetría, revela la profunda interconexión entre carga, campo y potencial en el universo físico.
