La evolución de las redes de comunicación ha impulsado la necesidad de interconectar de manera eficiente y fiable distintos tipos de medios de transmisión. En este contexto, los convertidores de medios de fibra óptica emergen como dispositivos cruciales, actuando como puentes indispensables entre las redes Ethernet basadas en cableado de cobre y las redes de fibra óptica, que ofrecen mayor velocidad, alcance y resistencia a interferencias. Estos dispositivos son la clave para modernizar infraestructuras existentes y para construir redes robustas y escalables.
¿Qué es un Convertidor de Medios de Fibra Óptica?

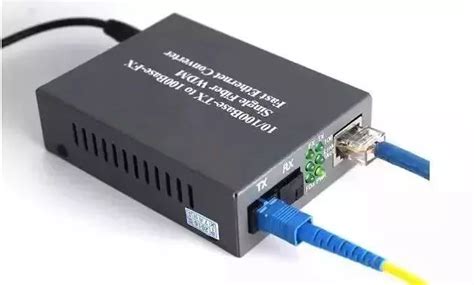

Un convertidor de medios de fibra óptica es un dispositivo de red compacto, diseñado para facilitar la comunicación entre dos medios de transmisión diferentes, típicamente cobre y fibra óptica. Su función principal es recibir señales de datos de un medio, convertirlas a un formato compatible con el otro medio y transmitirlas. Esta conversión se realiza de forma transparente, lo que significa que la naturaleza fundamental de la red subyacente no se altera, sino que se adaptan las características de los cables.
Estos dispositivos son versátiles y pueden instalarse en diversos puntos de la red. La configuración de sus interfaces depende del tipo de medios que se vayan a interconectar. La conversión más común se da entre el cableado de cobre UTP (par trenzado sin blindaje) y la fibra óptica, ya sea multimodo o monomodo. En el lado del cobre, los convertidores suelen incorporar un conector RJ-45, capaz de soportar velocidades de red como 10BASE-T, 100BASE-T, 1000BASE-T y 10GBASE-T. En el lado de la fibra, las opciones incluyen conectores SC/ST o puertos SFP (Small Form-Factor Pluggable), que permiten una mayor flexibilidad en la elección del transceptor de fibra. La capacidad de estos convertidores abarca un amplio espectro de velocidades de red, desde 10 Mbps hasta 10 Gbps, lo que da lugar a diferentes categorías: convertidores de medios Fast Ethernet, Gigabit Ethernet o 10 Gigabit Ethernet.
El Funcionamiento Detrás de la Conversión
El proceso de conversión de fibra a Ethernet implica la transformación del formato de una señal de Ethernet, comúnmente transmitida a través de un cable UTP Cat5, a un formato compatible con los cables de fibra óptica. En el extremo opuesto del enlace de fibra, se emplea un segundo convertidor para revertir el proceso, transformando nuevamente los datos al formato original de UTP.
Una distinción fundamental entre los cables Cat5 y la fibra óptica radica en su direccionalidad. Mientras que los cables Cat5 y los conectores RJ45 son bidireccionales, permitiendo la transmisión y recepción simultánea por el mismo par de hilos, la fibra óptica requiere un enfoque diferente. Por esta razón, cada tramo de fibra en un sistema típicamente emplea dos hilos de fibra óptica: uno dedicado a la transmisión (Tx) y otro a la recepción (Rx).
Diversidad de Convertidores de Medios de Fibra Óptica
A pesar de su aparente simplicidad, el mercado ofrece una amplia gama de convertidores de medios de fibra óptica, cada uno diseñado para satisfacer necesidades específicas. Los modelos más avanzados a menudo integran funcionalidades de switch, ampliando sus capacidades.
Capa 1 vs. Capa 2 en Convertidores de Medios
Los convertidores de medios tradicionales operan puramente en la Capa 1 del modelo OSI. Su función se limita a la conversión de señales eléctricas y la adaptación de los medios físicos. Son completamente transparentes a los datos que transportan, sin intervenir en su contenido. Por otro lado, existen convertidores de medios más avanzados que operan en la Capa 2 de Ethernet. Estos dispositivos no solo realizan la conversión eléctrica y física de Capa 1, sino que también ofrecen servicios de Capa 2. Estos convertidores suelen disponer de múltiples puertos, permitiendo a los usuarios extender dos o más enlaces de cobre a través de un único enlace de fibra. Además, frecuentemente incluyen puertos de detección automática en el lado de cobre, lo que facilita la interconexión de segmentos que operan a distintas velocidades.
Convertidores de Medios de Fibra Administrados vs. No Administrados
La elección entre un convertidor de medios administrado y uno no administrado depende del nivel de control y visibilidad que se requiera sobre la red.
Convertidores de Medios No Administrados: Estos dispositivos facilitan la comunicación básica entre diferentes medios, pero no ofrecen funcionalidades de monitoreo, detección de fallos ni ajustes de configuración de red. Son una opción ideal para implementaciones sencillas o para aquellos que buscan una solución "plug and play" para su red de fibra óptica.
Convertidores de Medios Administrados: Si bien su costo suele ser mayor, los convertidores administrados brindan capacidades adicionales significativas. Permiten el monitoreo detallado de la red, la detección proactiva de fallos y la configuración remota, entre otras aplicaciones. Una característica común en estos modelos es la administración SNMP (Simple Network Management Protocol), que facilita la integración con sistemas de gestión de red centralizados.
Convertidores de Medios de Ethernet a Fibra. Así funcionan 💻✌️
Convertidores de Medios de Fibra con PoE (Power over Ethernet) vs. Sin PoE
La alimentación eléctrica de los convertidores de medios es otro aspecto a considerar.
Convertidores de Medios Estándar: Estos modelos suelen incluir una fuente de alimentación de CA que se conecta a una toma de corriente estándar. Las fuentes de alimentación pueden ser específicas para 120 VCA (para el mercado estadounidense) o de rango automático (120 V a 240 V CA), adaptables a diferentes regiones mediante adaptadores de enchufe.

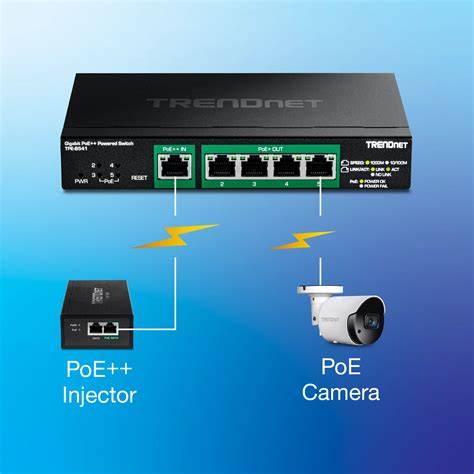

Convertidores de Medios con PoE: En escenarios donde el acceso a tomas de corriente es limitado, como en tendidos aéreos, los convertidores de medios pueden ser alimentados mediante Power over Ethernet (PoE). Esta tecnología permite suministrar energía a los dispositivos de red a través del propio cable UTP de Categoría 5 o superior. Además, algunos convertidores con PoE pueden, a su vez, suministrar energía PoE a otros dispositivos conectados, como cámaras de seguridad o puntos de acceso inalámbricos.
Criterios para la Selección de un Convertidor de Medios de Fibra Óptica
La elección del convertidor de medios de fibra óptica adecuado puede representar una solución rentable para extender el alcance de las redes Ethernet, al tiempo que se reducen los costos asociados al cableado y la mano de obra. Al seleccionar un convertidor, se deben considerar los siguientes puntos clave:
Compatibilidad de Dúplex: Es fundamental que el chip del convertidor funcione tanto en modo dúplex completo como en semidúplex. Algunos switches y hubs operan en modo semidúplex, y si el convertidor solo admite dúplex completo, esto podría generar colisiones de datos graves y pérdidas de información.
Pruebas de Conexión: Se recomienda realizar pruebas de conexión entre el convertidor de medios de fibra y los empalmes de fibra óptica a utilizar. La incompatibilidad entre diferentes convertidores o empalmes puede resultar en pérdidas de datos e inestibilidad en la transmisión.
Gestión de Temperatura: La medición de la temperatura de operación es crucial para garantizar el correcto funcionamiento del convertidor. En entornos con altas temperaturas, el rendimiento del dispositivo podría verse comprometido.
Seguridad contra Pérdida de Datos: Es deseable que el convertidor de medios de fibra esté equipado con mecanismos de seguridad para proteger contra la pérdida de datos.
Cumplimiento de Estándares: El convertidor de medios de fibra debe cumplir con los estándares IEEE802.3. El incumplimiento de estos estándares incrementa el riesgo de incompatibilidad con otros equipos de red.
Aplicaciones Industriales y de Centros de Datos
La alta inmunidad a interferencias y los elevados alcances de transmisión que ofrece la fibra óptica la convierten en una opción preferente para aplicaciones industriales. Los convertidores de medios desempeñan un papel vital en la adaptación de redes Ethernet a estos entornos exigentes.
Por ejemplo, la familia de convertidores de medios PSI-MOS de Phoenix Contact permite la conversión de interfaces PROFIBUS de cobre a cable de fibra óptica, manteniendo la transparencia de protocolos para todas las velocidades de datos hasta 12 MBit/s. De manera similar, estos convertidores facilitan la interconexión de sistemas de bus de campo como CANopen® y DeviceNet™ mediante cable de fibra óptica, asegurando una comunicación libre de interferencias. Para la interconexión de segmentos puramente de cobre, los convertidores de fibra óptica pueden combinarse con repetidores de cobre.
En el ámbito de las interfaces RS-232, que son particularmente susceptibles a interferencias electromagnéticas (CEM) y diferencias de potencial, y que además presentan distancias de transmisión limitadas, la conversión a fibra óptica mediante convertidores de medios de Phoenix Contact ofrece una solución robusta.
En los centros de datos, los convertidores de medios son herramientas valiosas para extender la vida útil de switches más antiguos basados en cobre, permitiendo una migración gradual hacia la fibra óptica. También son útiles con switches de cobre más nuevos que cuentan con puertos RJ45 fijos, los cuales suelen ser considerablemente más económicos que sus equivalentes en fibra. El convertidor de medios se instala entre el cable de fibra y los segmentos de cable trenzado de la red, facilitando la conversión de señales de datos entre diferentes estándares Ethernet, como 10/100 Base-TX y 100 Base-FX "Fast Ethernet".
Ejemplos específicos de configuraciones de convertidores de medios de fibra óptica incluyen:
- 10/100/1000BT a 1000B-Fx, multimodo 500m, SC Dx
- 10/100BT con ranura SFP
- 10/100/1000BT con ranura SFP
- 10/100/1000BT a 1000B-Fx, monomodo 20 Km, SC Dx
- 10/100BT a 100B-Fx, multimodo 2Km, ST Dx
- 10/100BT a 100B-Fx, multimodo 2Km, SC Dx
- 10/100BT a 100B-Fx, monomodo 2Km, SC Dx
- MM 100m dual 1310nm 2Km a SM dual 1310nm 25Km
- MM 1000m dual 1310nm 2Km a SM dual 1310nm 25Km
- 4 puertos PoE - 10/100 Base-TX/FX.
Estos ejemplos subrayan la versatilidad y la amplia gama de opciones disponibles para integrar la fibra óptica en diversas arquitecturas de red, garantizando la continuidad operativa y la mejora del rendimiento.
