En la era digital actual, una conexión de red estable y rápida es fundamental, tanto en el hogar como en la oficina. Los cables LAN (Red de Área Local), también conocidos como cables Ethernet o cables de par trenzado, son componentes clave que garantizan una transmisión de datos fiable. Comprender cuántos cables se utilizan en una red LAN y las distintas tipologías de cables Ethernet es esencial para configurar y mantener una infraestructura de red eficiente.
¿Qué es una Red LAN y Cómo se Conecta?
Una Red de Área Local (LAN) es una red confinada a una pequeña área geográfica, típicamente dentro de un mismo edificio. La mayoría de las LAN se conectan a Internet a través de un punto central, generalmente un enrutador. Para conectar los dispositivos a la red, las LAN utilizan predominantemente Ethernet, WiFi, o una combinación de ambos. Ethernet, como protocolo de conexión física, requiere el uso de cables Ethernet.
Los dispositivos que pueden conectarse a una LAN son variados e incluyen servidores, ordenadores de escritorio, portátiles, impresoras, dispositivos IoT e incluso videoconsolas. Las LAN más sencillas conectadas a Internet solo necesitan un enrutador y un medio para que los dispositivos se conecten a él, ya sea mediante cables Ethernet o un punto de acceso WiFi. Si la LAN no está conectada a Internet, se requiere un conmutador para el intercambio de datos entre dispositivos. Es importante destacar que no todas las LAN se conectan a Internet; de hecho, las LAN son anteriores a Internet, con las primeras implementaciones empresariales datando de finales de la década de 1970.
El requisito fundamental para configurar una LAN es que los dispositivos conectados puedan intercambiar datos. Esto generalmente implica el uso de equipos de red para la conmutación de paquetes, como un conmutador de red. Las redes LAN virtuales (VLAN) permiten dividir el tráfico de una misma red física en múltiples redes lógicas, facilitando la gestión, especialmente en LAN de gran tamaño.
Ethernet: La Conexión alámbrica Fundamental
Ethernet es una tecnología omnipresente en hogares y oficinas, aunque a menudo su funcionamiento interno es poco conocido. Permite conectar dispositivos en una red LAN o WAN (Red de Área Amplia) mediante cable. Su desarrollo comenzó en la década de 1970. En términos coloquiales, Ethernet se describe como la conexión alámbrica entre diferentes dispositivos que forman parte de una misma red local o que se conectan a una red más amplia. Por ejemplo, conectar un ordenador por cable a un router para acceder a Internet es una conexión Ethernet. De manera similar, conectar un router a un NAS (Network Attached Storage) también constituye una conexión Ethernet. Para conectarse a Internet a través de Ethernet, no solo se puede usar un router; también existen PLCs (Power Line Communication) e instalaciones específicas para cablear estas conexiones.
La función principal de Ethernet es enviar paquetes de datos a través de un cable. Estos datos pueden ser simplemente para compartir información entre dispositivos físicamente cercanos o para acceder a Internet. Ethernet ofrece varias ventajas sobre las redes WLAN (Wireless Local Area Network) que utilizan protocolos inalámbricos como WiFi:
- Seguridad: Al ser cableadas, son más difíciles de vulnerar.
- Velocidad y Calidad: Las conexiones suelen ser más rápidas y la transferencia de datos de mayor calidad.
- Facilidad de Conexión: Permite conectar fácilmente diferentes máquinas dentro de una subred.
- Costo: Suele tener un coste más económico.
La Evolución de los Cables Ethernet: Categorías y Características

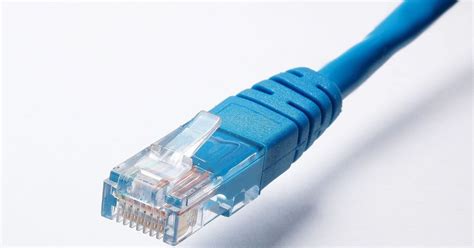

Aunque el concepto Ethernet se refiere a la tecnología, cuando se habla de "tipos de Ethernet", comúnmente se hace referencia a los cables que transportan estos datos, también conocidos como cables RJ45 o cables de red. La evolución de estos cables ha sido impulsada por la necesidad de transmitir mayores volúmenes de datos a velocidades más altas y con mejor protección contra interferencias.
Actualmente, existen varios tipos de cables Ethernet, clasificados por categorías, cada una con diferentes capacidades de velocidad de transferencia, velocidad de descarga y frecuencia (potencia de la red). A mayor longitud del cable, mayor es la pérdida de potencia.

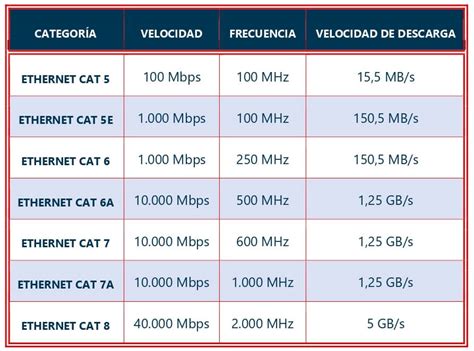

Aquí se detallan las principales categorías de cables Ethernet disponibles en el mercado:
- Ethernet Cat 5: Velocidad de transferencia de 100 Mbps, velocidad de descarga de 15,5 MB/s y potencia de 100 MHz. Fue un estándar muy extendido.
- Ethernet Cat 5E (Enhanced): Velocidad de transferencia de 1.000 Mbps (1 Gbps), velocidad de descarga de 150,5 MB/s y potencia de 100 MHz. Es una versión mejorada del Cat 5, ofreciendo mayor velocidad y protección contra interferencias. Es uno de los cables más populares y utilizados en redes domésticas y de oficina.
- Ethernet Cat 6: Velocidad de transferencia de 1.000 Mbps (1 Gbps), velocidad de descarga de 150,5 MB/s y potencia de 250 MHz. Aumenta el rendimiento de transmisión respecto al Cat 5E y es más adecuado para entornos con mayor interferencia electromagnética. Soporta velocidades Gigabit, pero es más eficiente para distancias cortas.
- Ethernet Cat 6A (Augmented): Velocidad de transferencia de 10.000 Mbps (10 Gbps), velocidad de descarga de 1.250 MB/s y potencia de 500 MHz. Es una versión mejorada del Cat 6, capaz de transmitir datos a 10 Gbps hasta una distancia de 100 metros.
- Ethernet Cat 7: Velocidad de transferencia de 10.000 Mbps (10 Gbps), velocidad de descarga de 1.250 MB/s y potencia de 600 MHz. Estos cables suelen estar apantallados y ofrecen un alto nivel de protección contra interferencias.
- Ethernet Cat 7A (Advanced): Velocidad de transferencia de 10.000 Mbps (10 Gbps), velocidad de descarga de 1.250 MB/s y potencia de 1.000 MHz. Ofrece mayor ancho de banda que el Cat 7.
- Ethernet Cat 8: Velocidad de transferencia de 40.000 Mbps (40 Gbps), velocidad de descarga de 5.000 MB/s y potencia de 2.000 MHz. Es el estándar más avanzado, diseñado para aplicaciones de alta velocidad como centros de datos.
Para saber qué tipo de cable Ethernet se está utilizando, basta con mirar la nomenclatura grabada en la cubierta del propio cable, que indica su categoría.
Componentes Clave del Cableado de Red: Cables y Conectores
En el cableado de red, no solo los cables son importantes, sino también los conectores que permiten la conexión física. Existen distintos tipos de conectores para diversos fines, diferenciándose por su aspecto y características de conexión. Las conexiones eléctricas deben cumplir requisitos específicos según el tipo de señal, lo que se traduce en diferencias en la configuración de pines y las interfaces eléctricas que admiten.
El cableado de red siempre consta de tres componentes: el cable, los conectores (que suelen tener clavijas "macho") y los puertos o tomas ("hembra").
Conectores RJ (Registered Jack): Son los conectores más comunes en el cableado de red.

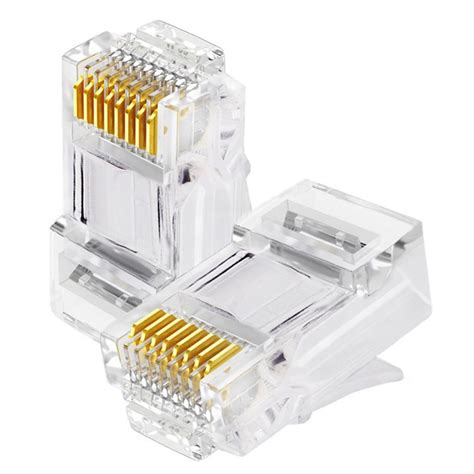

- RJ45: Con ocho contactos, es el tipo más común para redes Ethernet. Permite la conexión de dispositivos a la red.
- RJ11: Con cuatro contactos, se utiliza comúnmente para cableado telefónico, aunque también puede usarse para otras aplicaciones de comunicación de baja velocidad. En Alemania, la clavija RJ14 se clasifica a veces como RJ11, pero la verdadera RJ14 tiene seis contactos, de los cuales se utilizan cuatro.
Tipos de Conectores Ethernet:
- Cable Coaxial: Bipolar con estructura concéntrica. Fueron utilizados en las primeras redes Ethernet.
- Cable de Par Trenzado: Los más comunes hoy en día, como los utilizados con conectores RJ45.
- Cable de Fibra Óptica: Existen cientos de tipos, pero algunos son más comunes que otros. Su particularidad reside en la tecnología de conexión, que puede incluir clavijas giratorias o sistemas de encaje.
La Estructura Interna de un Cable Ethernet: Los Ocho Hilos
Un cable Ethernet típico contiene ocho hilos de cobre, organizados en cuatro pares trenzados. El trenzado de estos pares es crucial para reducir la interferencia electromagnética (EMI). Las ondas electromagnéticas generadas durante la transmisión de señales eléctricas se cancelan entre sí gracias a este trenzado a densidades específicas, eliminando interferencias.
La configuración de estos hilos y su uso varía según la aplicación y la velocidad de la red:
- Redes de hasta 100 Mbps (Fast Ethernet): Generalmente, solo se utilizan cuatro de los ocho hilos: los hilos 1, 2, 3 y 6. Los hilos 4, 5, 7 y 8 suelen estar disponibles para uso futuro o para funciones bidireccionales.
- Redes de 100 Mbps o superiores (Gigabit Ethernet y más): Para alcanzar velocidades más altas, es habitual utilizar los ocho hilos. Utilizar solo un subconjunto de hilos en estas categorías puede comprometer la estabilidad de la red.
Los estándares de cableado T568A y T568B definen la asignación de los ocho hilos a los ocho pines del conector RJ45. El estándar T568B es el más utilizado en la mayoría de las instalaciones.

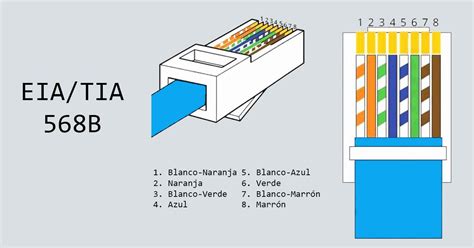

Orden de cableado T568B:
- Pin 1: Naranja-blanco
- Pin 2: Naranja
- Pin 3: Verde-blanco
- Pin 4: Azul
- Pin 5: Azul-blanco
- Pin 6: Verde
- Pin 7: Marrón-blanco
- Pin 8: Marrón
Orden de cableado T568A:
- Pin 1: Verde-blanco
- Pin 2: Verde
- Pin 3: Naranja-blanco
- Pin 4: Azul
- Pin 5: Azul-blanco
- Pin 6: Naranja
- Pin 7: Marrón-blanco
- Pin 8: Marrón
En un cable Ethernet, un par trenzado está formado por un cable de color sólido y un cable blanco con una franja del color sólido correspondiente. La densidad del trenzado varía: los pares utilizados para la transmisión de datos (generalmente naranja y verde) están trenzados con mayor fuerza que los pares azul y marrón.
Tipos de Cableado: Cobre vs. Aluminio Recubierto de Cobre
Al elegir cables de red, es importante considerar el material conductor. Existen principalmente dos tipos:
- Cables de Cobre Puro (CU): Fabricados con cobre puro, ofrecen la mejor conductividad y mínima pérdida de señal, garantizando altas velocidades de transmisión y resistencia a interferencias electromagnéticas. Son ideales para aplicaciones donde la estabilidad y fiabilidad son cruciales.
- Cables de Aluminio Recubierto de Cobre (CCA): Son cables de aluminio con una fina capa de cobre. Son más ligeros y económicos, pero presentan mayor resistencia que el cobre puro, lo que provoca una mayor pérdida de señal en distancias largas. Pueden ser menos resistentes a daños mecánicos y a interferencias. Aunque a menudo se comercializan como equivalentes a los cables de cobre, la mayoría de los cables CCA del mercado no cumplen las normativas de categoría, a pesar de lo que se indique en el embalaje.
Para uso doméstico o en PYMES con un uso moderado de la red, los cables CCA pueden ser suficientes. Sin embargo, para garantizar fiabilidad y el máximo rendimiento, se recomienda invertir en cables de cobre. Es importante verificar que los cables CCA cumplan con las normativas de categoría y hayan superado pruebas profesionales como las pruebas FLUKE, que garantizan el cumplimiento de parámetros de calidad como la atenuación, la diafonía y la impedancia.
Consideraciones Adicionales: Blindaje y Normativas
Además del material conductor, el blindaje del cable es otro factor importante, especialmente en entornos con alta interferencia electromagnética.
- UTP (Unshielded Twisted Pair): Cable sin blindaje, adecuado para la mayoría de los entornos domésticos y de oficina.
- FTP (Foiled Twisted Pair): Tipo de cable con un blindaje global.
- STP (Shielded Twisted Pair): Los pares de cables trenzados van recubiertos individualmente con una malla conductora para proteger contra interferencias.
- SFTP (Shielded Foiled Twisted Pair): Combina el blindaje global y el blindaje individual de los pares para una máxima protección.
Los cables de red deben cumplir con normativas europeas como el CPR (Reglamento de Productos de Construcción), que garantiza propiedades ignífugas para mejorar la seguridad en caso de incendio. Los cables que cumplen la normativa CPR llevan las marcas adecuadas y certificados.
Límites de Longitud y Tipos de Cableado
Por normativa, ninguna categoría de cable Ethernet soporta tiradas de más de 100 metros para cables de cobre puro (CU) y aproximadamente 60 metros para cables CCA con certificación FLUKE. Los cables CCA sin certificación FLUKE pueden experimentar pérdida de señal incluso en longitudes menores.
Un cable cruzado (crossover cable) se utiliza para conectar directamente dos dispositivos del mismo tipo, como dos ordenadores, sin necesidad de un switch o router intermedio.
En resumen, la cantidad de cables que se pueden utilizar en una red LAN se define por el número de puertos disponibles en los dispositivos de red, como switches y routers. La elección del tipo de cable Ethernet adecuado, considerando su categoría, material conductor, blindaje y el cumplimiento de normativas, es crucial para asegurar un rendimiento óptimo y una conexión fiable.
