La correcta conexión de una antena SMA a un cable coaxial es fundamental para asegurar una transmisión de señal óptima y evitar pérdidas innecesarias. Si bien la idea de conectar un conector tipo N a SMA puede parecer sencilla, implica la selección cuidadosa de los componentes adecuados y la comprensión de sus especificaciones. Este artículo profundiza en los aspectos técnicos y prácticos de esta conexión, utilizando la información proporcionada para ofrecer una visión completa, desde los materiales de los cables hasta las especificaciones detalladas de los conectores.
La Importancia de la Calidad del Cable Coaxial

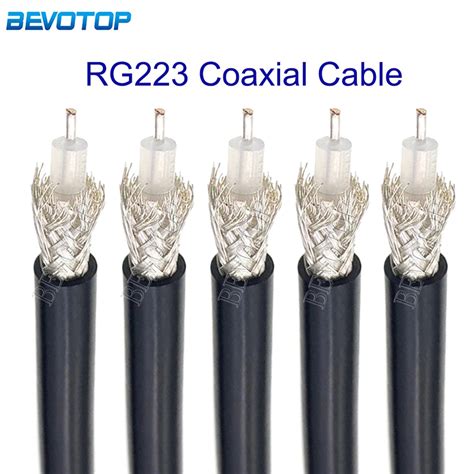

La elección del cable coaxial es el primer paso crítico para una conexión exitosa. La información proporcionada destaca la preferencia por cables equivalentes a LMR-100, LMR-200 o LMR-400. La razón principal de esta recomendación radica en su doble blindaje, una característica que minimiza significativamente la pérdida de señal (atenuación). En contraste, se desaconsejan los cables de blindaje simple como RG55, RG58, RG142, RG141, RG 174 y RG 316, precisamente porque su atenuación es "demasiado alta". Esta diferencia en el blindaje impacta directamente en la integridad de la señal, especialmente en aplicaciones que requieren transmisiones a larga distancia o a frecuencias elevadas. Un cable con un blindaje deficiente puede introducir ruido y degradar la calidad de la transmisión, afectando el rendimiento de dispositivos como receptores GPS, sistemas Lora o equipos de prueba y medición.
Especificaciones Detalladas del Conector SMA
El conector SMA (SubMiniature version A) es un componente clave en muchas conexiones de radiofrecuencia, conocido por su tamaño compacto y su robustez a pesar de sus dimensiones. Sus especificaciones son cruciales para entender su funcionamiento y compatibilidad:
Especificaciones Físicas del Conector SMA
Las dimensiones físicas de los conectores SMA son un factor importante a considerar para el montaje y la interconexión. El conector macho presenta un diámetro de 7⁄16 pulgadas (aproximadamente 11 mm), mientras que el conector hembra tiene un diámetro ligeramente menor de 3⁄8 pulgadas (aproximadamente 9,5 mm). La rosca es de 36 hilos por pulgada, un estándar que asegura un acoplamiento firme y seguro.
Los materiales de construcción son igualmente relevantes para la durabilidad y el rendimiento. Típicamente, estos conectores están fabricados en latón mecanizado, a menudo chapado en oro o níquel para mejorar la conductividad y la resistencia a la corrosión. El aislante de teflón se utiliza comúnmente para proporcionar una excelente rigidez dieléctrica y resistencia a altas temperaturas.
- Conector SMA Macho: Se caracteriza por un cuerpo cilíndrico que alberga las roscas interiorizadas. Para facilitar el apriete y asegurar un acoplamiento firme, cuenta con una tuerca hexagonal exterior. El elemento central es el conductor de clavija central, que establece la conexión eléctrica principal.
- Conector SMA Hembra: Presenta un cuerpo cilíndrico con roscas externalizadas. Internamente, dispone de un receptáculo de cobre berilio, un material conocido por su buena conductividad y resistencia a la fatiga, y un empaque de hule para sellado y protección.
Especificaciones Eléctricas del Conector SMA
Las especificaciones eléctricas definen el rendimiento del conector SMA en términos de transmisión de señales de radiofrecuencia:
- Impedancia Nominal: La mayoría de los sistemas de radiofrecuencia operan con una impedancia de 50 ohmios, y los conectores SMA están diseñados para mantener esta impedancia, lo cual es crucial para minimizar la reflexión de la señal.
- Frecuencia Máxima: Los conectores SMA son capaces de operar a frecuencias de hasta 18 GHz. Esto los hace adecuados para una amplia gama de aplicaciones, desde comunicaciones inalámbricas hasta instrumentación de alta frecuencia.
- Voltaje Nominal: Tienen una clasificación de 500 voltios, lo que indica su capacidad para manejar la potencia de señal sin degradación.
- VSWR (Voltage Standing Wave Ratio): El VSWR es una medida de la desadaptación de impedancia. Un VSWR bajo indica una buena coincidencia de impedancia. Para los conectores SMA, este valor se sitúa típicamente entre 1,05 y 1,15, dependiendo del cable coaxial al que estén conectados. Un VSWR bajo es esencial para la eficiencia de la transferencia de potencia.
- Resistencia de Contacto: Se refiere a la resistencia eléctrica en el punto de contacto entre los conectores. Una baja resistencia de contacto, como los 2,0 miliohmios especificados, es deseable para minimizar las pérdidas de señal.
- Resistencia de Inserción: Similar a la resistencia de contacto, mide la pérdida de señal introducida por el conector. Una alta resistencia de inserción (en este caso, 5000 megaohmios es una especificación de resistencia de aislamiento, no de inserción, lo que podría ser una imprecisión o una forma de expresar la alta calidad del aislamiento) indica una conexión de alta calidad con mínimas pérdidas.
- Fuga de Radiofrecuencia: La fuga de RF se refiere a la cantidad de señal que se escapa del conector. Un valor máximo de -90 dB a 2-3 GHz indica un excelente blindaje y minimiza la interferencia con otros componentes o señales.
Características Mecánicas de los Conectores SMA
Las características mecánicas aseguran la durabilidad y la fiabilidad de la conexión en diversas condiciones ambientales:
- Acoplamiento: El sistema de acoplamiento de tornillo mediante la tuerca hexagonal del conector macho permite un ajuste seguro y preciso.
- Protección Ambiental: Estas conexiones son inherentemente a prueba de vibraciones, humedad y polvo, lo que las hace ideales para aplicaciones en exteriores o entornos industriales.
- Ciclos de Apareamiento: Los conectores SMA están diseñados para soportar un número considerable de conexiones y desconexiones, con una durabilidad de más de 500 ciclos de apareamiento sin degradación significativa del rendimiento.
Formatos de Conector SMA y Cables de Extensión
La versatilidad del conector SMA se manifiesta en la variedad de formatos en los que está disponible, permitiendo su integración en diferentes configuraciones de hardware:
- Conectores SMA en ángulo recto: Ideales para aplicaciones con espacio limitado donde se requiere una conexión a 90 grados.
- Conectores SMA de mamparo: Diseñados para montarse a través de paneles, proporcionando un punto de conexión externo.
- Conectores SMA montados en PCB (Placa de Circuito Impreso): Permiten la conexión directa de cables coaxiales a placas de circuito impreso.
- Conectores SMA de montaje en borde: Una variante para montaje en el borde de PCBs.
- Montaje en panel con conectores SMA de brida de 2 o 4 orificios: Ofrecen opciones de montaje más robustas y seguras en paneles.
Los cables de extensión SMA son ensamblajes prefabricados que combinan conectores SMA con diversos tipos de cables coaxiales. Si bien es posible realizar estas conexiones como un proyecto de "hazlo tú mismo" (DIY), la compra de un cable preensamblado ofrece ahorro de tiempo y resultados más confiables. Para necesidades específicas, se pueden solicitar ensamblajes personalizados que varían en el género de los conectores, la geometría del cuerpo, la longitud y el tipo de cable coaxial.
Aplicaciones Clave de los Cables de Extensión N a SMA
La combinación de conectores de tipo N, más grandes y robustos, con conectores SMA más pequeños y precisos, abre un abanico de posibilidades para la conectividad, especialmente en instalaciones de antenas exteriores. Estas configuraciones son cruciales para:
- Redes celulares: Facilitan la conexión de antenas a estaciones base o repetidores, asegurando una señal fuerte y estable.
- GPS: Permiten la conexión de antenas GPS de alta ganancia a receptores, mejorando la precisión de la localización.
- Lora (Long Range): Esenciales para la conectividad en redes de baja potencia y largo alcance, como las utilizadas en el Internet de las Cosas (IoT).
- Pruebas y mediciones: Proporcionan conexiones fiables para equipos de diagnóstico y análisis de señales de RF.
El Proceso de Conexión de un Conector Tipo N a Cable Coaxial
👉 Como instalar una CLAVIJA en cable antena COAXIAL
La terminación de un conector tipo N en un cable coaxial es un proceso que requiere precisión y las herramientas adecuadas. Los pasos clave son los siguientes:
- Preparación: Deslice el termorretráctil y el manguito del conector en el cable coaxial.
- Pelado Exterior: Utilice un pelacables coaxial para retirar la cubierta exterior del cable, exponiendo el blindaje trenzado.
- Manipulación del Blindaje: Despegue cuidadosamente la trenza de alambre del cable coaxial, teniendo cuidado de no desenredarla, para exponer el dieléctrico interno.
- Corte del Dieléctrico: Corte el dieléctrico interno, asegurándose de no dañar el cable conductor interno. La longitud a cortar se determina utilizando el conector N como guía. Se especifica que no se deben exponer más de 0,18 pulgadas (4,76 mm) del conductor interno.
- Inserción del Pin: Coloque la clavija de latón del conector N sobre el cable conductor coaxial, asegurándose de que encaje perfectamente contra el dieléctrico recortado.
- Engarce del Pin: Engarce firmemente la clavija de latón al cable conductor coaxial mientras la mantiene en su lugar. Es crucial comprobar si hay un engarce sólido.
- Alineación del Cuerpo del Conector: Coloque el cuerpo del conector sobre el cable, asegurándose de que la clavija esté alineada con la cara del conector.
- Re-posicionamiento del Blindaje y Manguito: Deslice hacia arriba la trenza coaxial y el manguito del conector sobre el cuerpo del conector. Recorte el exceso de trenza.
- Engarce del Manguito: Engarce el manguito del conector al cuerpo del conector, asegurando una conexión mecánica robusta.
- Sellado Final: Cubra el manguito del conector con el termorretráctil y utilice una pistola de calor para encogerlo y sellar la conexión, protegiéndola de la humedad y el polvo.
El Mejor Cable Coaxial para el Conector N
A pesar de su tamaño considerable, el conector tipo N es notablemente versátil y compatible con una amplia gama de cables coaxiales. La lista de cables compatibles incluye:
- Radio Guage (RG): RG58, RG141, RG142, RG174, RG178, RG179, RG188, RG196, RG214, RG223, RG316.
- LMR: LMR195, LMR240, LMR400, LMR600.
La elección específica entre estos cables dependerá de los requisitos de atenuación, flexibilidad y resistencia a la intemperie de la aplicación particular.
Adaptadores SMA: Ampliando las Posibilidades de Conexión
El conector SMA, también conocido como Subminiature version A, es un conector de radiofrecuencia roscado de semiprecisión. Su utilidad se ve ampliada por la disponibilidad de adaptadores que permiten la interconexión entre diferentes tipos de conectores.
Un ejemplo de tal versatilidad es el adaptador coaxial RF de TNC hembra a SMA macho. Este adaptador permite la conversión entre conectores TNC y SMA, facilitando la conexión de dispositivos que utilizan diferentes estándares. Por ejemplo, un adaptador de TNC hembra a SMA macho puede usarse para conectar un cable con un conector TNC macho a un dispositivo con un conector hembra SMA o un conector de panel SMA. Alternativamente, puede convertir un cable macho SMA en un cable macho TNC.
Los parámetros de un adaptador coaxial de TNC hembra a SMA macho (como el modelo RFCG006 de Starte) suelen incluir:
- Tipo de cable: Adaptador TNC a SMA.
- Conector 1: Conector macho SMA.
- Conector 2: Conector hembra TNC.
- Impedancia: 50 ± 2 Ohm.
- Clasificación de temperatura: -40 °C a +85 °C.
- Diseño de pin: Estándar.
Las características de estos adaptadores, como la capacidad de convertir un conector hembra SMA a un conector hembra TNC, o de conectar un cable con conector hembra SMA a un cable con un conector macho TNC, los hacen herramientas invaluables en la configuración de sistemas de RF. Se utilizan comúnmente para conectar antenas a dispositivos como puntos de acceso, amplificadores o enrutadores, y para adaptar cables existentes a nuevos conectores.
