El Corazón de la Red: Desentrañando el Concepto de IP Core

En el vertiginoso mundo de la tecnología, donde la conectividad y la eficiencia son primordiales, comprender los componentes fundamentales de las redes de telecomunicaciones se vuelve esencial. Uno de estos componentes, a menudo operando tras bambalinas pero crucial para la funcionalidad de la red, es el concepto de "IP Core". Este término, aunque puede sonar técnico, se refiere a la parte central y más importante de una red, actuando como el cerebro que orquesta el flujo de información y ofrece una vasta gama de servicios a los usuarios conectados.

¿Qué es un IP Core y su Contraparte, el Open Core?

Un IP Core, acrónimo de "Intellectual Property Core", es fundamentalmente una unidad lógica reutilizable que posee derechos de propiedad intelectual. Su diseño permite que sea personalizado de acuerdo a las necesidades específicas de un proyecto de diseño. Imagínelo como un bloque de construcción sofisticado que puede ser adaptado para cumplir funciones particulares dentro de un sistema más grande, como un chip o un dispositivo electrónico. La ventaja principal de los IP Cores radica en su capacidad para acelerar el proceso de desarrollo, al evitar la necesidad de diseñar desde cero funcionalidades complejas y bien probadas.

En contraposición a los IP Cores propietarios, existen los Open Cores. La diferencia fundamental entre ambos radica en su modelo de licenciamiento y acceso: mientras que los IP Cores son propiedad de una entidad y su uso está sujeto a licencias específicas, los Open Cores son de código abierto. Esto significa que su código fuente es accesible, modificable y distribuible libremente, fomentando la colaboración y la innovación comunitaria. Sin embargo, la esencia de ambos es ser bloques funcionales re-utilizables.

La Arquitectura Central: El Cerebro de la Red

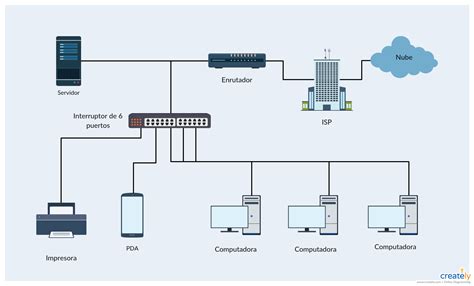

En el contexto de las telecomunicaciones, un CORE (núcleo) es la parte central y más importante de una red de telecomunicaciones. Su función primordial es ofrecer una enorme cantidad de servicios a los clientes que están interconectados por la red de acceso. Por lo general, este término hace referencia a las instalaciones de comunicación altamente funcionales que interconectan los nodos primarios. El CORE garantiza las rutas necesarias para intercambiar información entre varias subredes.

Cuando se utiliza en redes empresariales que sirven a una sola organización, el CORE también se le conoce como backbone. Podríamos decir que la red CORE es el cerebro de la red de telecomunicaciones. En este núcleo se almacenan todos los datos del consumidor, residen todos los sistemas de carga, y se encuentran todos los elementos para decidir dónde debe ir el tráfico y cómo debe tratarse. Este cerebro es inherentemente muy complejo y está compuesto por una serie de elementos que, históricamente, solían ser vendidos e implementados por proveedores únicos. Esta dependencia de un único proveedor ha sido, en ocasiones, un obstáculo, permitiendo a los proveedores dominantes de telecomunicaciones ejercer un control considerable sobre la red.

Implementación y Uso de IP Cores: Un Enfoque Práctico

Para comprender cómo se implementa un IP Core en un diseño, es útil seguir un procedimiento paso a paso, utilizando como ejemplo la herramienta Altera Quartus II.

1. Creación del Proyecto y Acceso al Catálogo de Cores

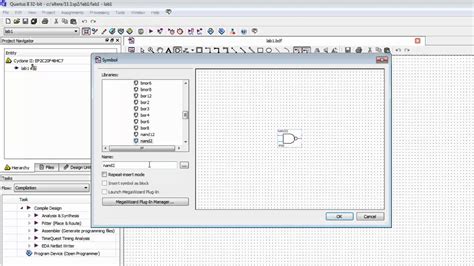

El primer paso para emplear IP Cores es crear un nuevo proyecto con System Builder y abrirlo. Una vez dentro del entorno de desarrollo, se debe navegar a la pestaña Tools, y seleccionar IP Catalog.

2. Exploración y Selección del IP Core

Inmediatamente después de seleccionar "IP Catalog", se desplegará un menú en la parte derecha de la pantalla, presentando un listado de Cores disponibles por el proveedor (en este caso, Altera). En este catálogo se pueden observar diversas IP Cores, abarcando desde funcionalidades muy básicas como realizar sumas o restas, hasta Cores especiales para vídeo y audio, PLLs (Phase-Locked Loops), entre muchas otras aplicaciones.

Para nuestro ejemplo, procederemos a seleccionar en la categoría Basic Functions > Arithmetic el Core ALTFPADDSUB, un core especializado en realizar operaciones de suma y/o resta.

3. Configuración del IP Core: La Ventana "Save IP Variation"

Una vez seleccionado el core deseado, se desplegará una ventana denominada Save IP Variation. En el campo IP variation file name, se puede seleccionar el nombre y la ubicación del archivo que se va a crear para esta instancia particular del IP Core. En el campo IP variation file type, se tiene la opción de elegir el tipo de archivo a crear, pudiendo ser este un archivo de VHDL o de Verilog. Para este caso práctico, seleccionaremos que sea un archivo de Verilog y haremos clic en OK.

4. El MegaWizard Plug-In Manager: Personalización Detallada

Automáticamente, tras la acción anterior, se desplegará el menú MegaWizard Plug-In Manager. Esta es la interfaz principal donde se configura el comportamiento y las características del IP Core seleccionado.

• Pestaña Parameter Settings > General: Aquí se puede editar el formato del punto flotante. Para nuestro ejemplo, elegiremos la opción Single precision (32 bits). Adicionalmente, se puede seleccionar si el IP Core será solo de suma, solo de resta, o si se creará un puerto de entrada add_sub para realizar ambas operaciones.

• Pestaña Parameter Settings > Optional Input/Exception Ports: En esta sección, es posible agregar puertos adicionales al IP Core. Estos pueden incluir puertos asíncronos, puertos de habilitación de reloj, puertos para manejo de overflow (desbordamiento), entre otros. En nuestro caso, seleccionaremos únicamente la opción para crear un puerto de habilitación de reloj.

• Pestaña Parameter Settings > Optimization: Esta pestaña permite elegir qué aspecto se desea optimizar en el diseño resultante. Las opciones suelen ser área (reduciendo el número de bloques lógicos utilizados en la FPGA) o velocidad de funcionamiento (maximizando la frecuencia de operación del circuito).

• Pestaña EDA (Electronic Design Automation): Aquí se puede observar qué archivos de modelo de simulación son necesarios para que el IP Core pueda ser generado adecuadamente. También se puede seleccionar si se desea generar o no una netlist (lista de conexiones lógicas) para realizar estimaciones de temporización y uso de recursos. Altera, en esta pestaña, suele ofrecer recomendaciones y notas acerca de la generación de la netlist.

• Pestaña Summary: En esta última pestaña de configuración, se seleccionan los tipos de archivos que se desean generar. Para llevar a cabo la implementación del IP Core seleccionado en Verilog, elegiremos generar un archivo de instanciación y un archivo de Verilog principal, tal como se indica en el recuadro rojo de la interfaz gráfica.

5. Generación y Verificación de Archivos

Tras completar la configuración en el MegaWizard Plug-In Manager, y al hacer clic en "Next" y luego "Finish", los archivos configurados se generarán. En la carpeta que se seleccionó al inicio del proceso (en la ventana "Save IP Variation"), aparecerán los archivos correspondientes. Los elementos que aparecen enmarcados en un recuadro rojo son los archivos que se acaban de crear, mientras que los no seleccionados son aquellos generados previamente por la herramienta System Builder.

6. Integración del IP Core en la Plantilla del Proyecto

A continuación, se procede a abrir la plantilla de diseño creada previamente con System Builder dentro de la herramienta Quartus II. Esto se realiza seleccionando File > Open… y eligiendo el archivo de diseño principal.

Esto desplegará una ventana que mostrará el código VHDL o Verilog de la plantilla. El siguiente paso es copiar y pegar la instancia del IP Core generado previamente en esta plantilla.

La estructura básica de instanciación en Verilog se ve de la siguiente manera:

nombre_instancia ( .puerto_entrada_1(señal_conexión_1), .puerto_entrada_2(señal_conexión_2), // ... .puerto_salida_1(señal_conexión_salida_1));

Lo escrito dentro de cada paréntesis se reemplaza por los nombres de las señales del diseño principal que se conectarán a los puertos correspondientes del IP Core.

7. Conexión de Señales y Configuración de Entradas/Salidas

Para nuestro ejemplo de suma/resta, se deben asignar las señales del diseño a los puertos del IP Core:

• Puerto de Reloj (clk): Para este caso, se seleccionó como clk el switch 1 de la FPGA. La señal de reloj utilizada es la que viene por defecto en la FPGA, con una frecuencia de 50 MHz.

• Entradas de Datos (dataa, datab): En dataa y datab se colocan los valores con los que se desea realizar la operación. En este ejemplo, se eligió realizar la suma entre los números 6.4 y -7.9.

  Nota Importante sobre Formato Numérico: La IP Core seleccionada trabaja con el formato hexadecimal de 32 o 64 bits bajo el estándar IEEE 754 para punto flotante. Para realizar la conversión de base decimal a hexadecimal, se puede utilizar un conversor online. Se escribe el número deseado en el campo "Decimal Representation" y se presiona enter. El número que aparece en el campo "Hexadecimal Representation" es el que se ubicará en dataa y datab. Es crucial cambiar el prefijo 0x por 32'h (para precisión simple de 32 bits). Por ejemplo, si la representación hexadecimal obtenida es 0x0fccccd, al reescribirla en Quartus II deberá quedar como 32'h0fccccd.

• Salida de Resultado (result): Se asignan los 8 LEDs de la FPGA para que muestren el resultado. Dado que el resultado es un número binario de 32 bits, se toman los switches 2 y 3 como selectores. Estos switches permiten mostrar el valor del arreglo donde se guarda el resultado, en intervalos de 8 bits, facilitando la visualización en los LEDs.

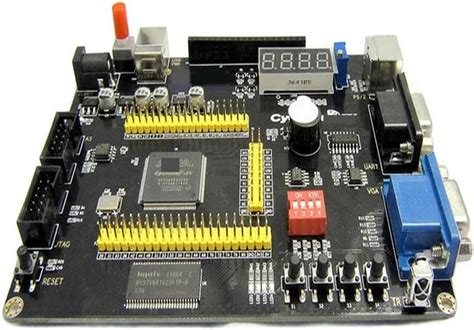

8. Prueba en la FPGA

Una vez realizados todos los pasos de configuración, instanciación y asignación de pines, se procede a compilar el diseño y cargarlo en la FPGA para realizar la prueba. Esto permite verificar que el IP Core implementado funciona correctamente y realiza la operación deseada.

El Rol del CORE en la Infraestructura de Red

Más allá de la implementación de bloques lógicos en hardware programable, el concepto de CORE en redes de telecomunicaciones es fundamental para la operatividad y escalabilidad de los servicios. Los proveedores de telecomunicaciones y redes, los operadores de centros de datos y las redes de contenido tienen un requisito de ancho de banda cada vez mayor. Para satisfacer esta demanda, se ofrecen servicios como el IP Transit.

El IP Transit permite que la red de un cliente se convierta en parte de Internet global. Este servicio permite, independientemente del contenido o del proveedor de acceso, recibir o enviar datos desde Internet. Se ofrece una variedad de anchos de banda, adaptándose a las necesidades específicas de cada cliente, y la capacidad de interfaz de red troncal central supera los 40 TBit/s.

La implementación de estos servicios de conectividad de alta capacidad es notablemente rápida. El período de implementación en las ubicaciones "Onnet" (dentro de la red del proveedor) está limitado a un máximo de dos o tres días hábiles. La infraestructura global para soportar esto es robusta, con una capacidad de borde de red troncal central de más de 40 TBit/s, más de 4200 relaciones de peering (interconexión directa entre redes) y la operación de más de 60 PoP (Points of Presence) en todo el mundo (América del Norte, Europa y Asia).

Redes Informáticas y la Importancia de la Conectividad

Una red informática se define como un conjunto de nodos (computadoras, teléfonos, etc.) interconectados entre sí. La capacidad de una organización para aprovechar las oportunidades e identificar riesgos está directamente relacionada con el alcance de su red de contactos. En un mundo cada vez más interconectado electrónicamente, la capacidad de la organización está fundamentada en la confiabilidad y capacidad de su red.

Las redes deben ser resilientes y estables para soportar la operación continua de los negocios. Al igual que en las redes cableadas, la buena operación de una red WiFi depende intrínsecamente de la calidad y tipo de equipos utilizados, así como del diseño y la ubicación estratégica de los equipos. En este sentido, el mapa de calor se convierte en una herramienta clave para la ubicación óptima de los puntos de acceso en entornos inalámbricos.

Direcciones IP: Internas vs. Externas

Dentro de una red, las direcciones IP juegan un papel crucial en la identificación y comunicación de dispositivos.

• Una dirección IP interna es un identificador único que se asigna a los dispositivos dentro de una red privada. Estas direcciones permiten que los dispositivos puedan enviar y recibir datos correctamente dentro de los límites de esa red local.
• Por otro lado, una dirección IP externa identifica a tu red en el Internet global.

Es importante destacar que una dirección IP interna solo tiene validez dentro de la red local. No son visibles ni accesibles desde Internet. Por lo tanto, no ocultan tu actividad en línea al acceder a la red global. Si bien se pueden usar IP internas para montar servidores accesibles únicamente de forma local, no proporcionan un anonimato en la navegación web. Las direcciones IP internas, al mantener los dispositivos aislados de amenazas externas, contribuyen a la seguridad de la red local.
