La conexión a Internet por cable, aunque ubicua, puede presentar desafíos que afectan su rendimiento. Desde velocidades lentas iniciales hasta interrupciones aparentemente aleatorias, la causa subyacente a menudo se reduce a la infraestructura de cableado y los dispositivos que distribuyen la señal. Comprender la diferencia entre un "tap" (acoplador direccional) y un divisor común, así como sus aplicaciones correctas, es fundamental para diagnosticar y resolver problemas de conectividad. Este artículo profundiza en estos dispositivos, su funcionamiento y cómo influyen en la calidad de la señal para módems de cable y televisores.
La Naturaleza de la Señal Cableada: Atenuación y Distribución
La señal que llega a su hogar a través de un cable coaxial se degrada a medida que viaja desde la fuente. Esta degradación se conoce como atenuación. Cuando se necesita distribuir esta señal a múltiples dispositivos, como un módem de cable y un televisor, se utilizan componentes para dividirla. Sin embargo, no todas las divisiones son iguales. Aquí es donde surge la distinción entre un divisor (splitter) y un tap.

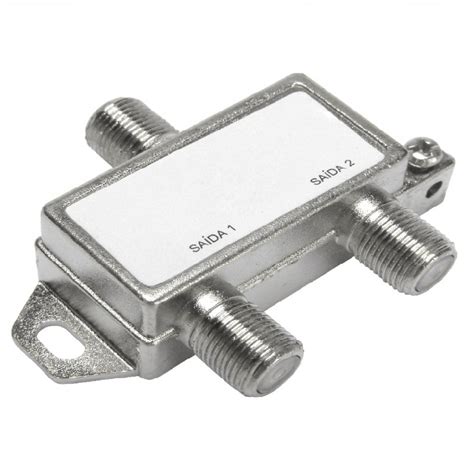

Un divisor común, como su nombre indica, divide la señal entrante en partes iguales entre todas sus salidas. Si tiene un divisor de dos vías, cada salida recibirá aproximadamente la mitad de la señal. Si tiene un divisor de cuatro vías, cada salida recibirá aproximadamente un cuarto de la señal. Esta división equitativa es ideal cuando todas las rutas de cable son de longitud similar y la señal original es suficientemente fuerte. Sin embargo, en escenarios con longitudes de cable variables, esto puede llevar a que algunos dispositivos reciban una señal significativamente más débil que otros.
Por otro lado, un "tap" (acoplador direccional), cuyo nombre técnico es acoplador direccional, está diseñado para distribuir la señal de manera desigual. Posee una entrada principal ("IN") donde se conecta el cable que proviene directamente del poste o la línea de alimentación. Luego, tiene una salida principal ("OUT") que transmite la señal con una pérdida mínima, idealmente para el dispositivo que requiere la señal más fuerte y estable, como un módem de cable. La otra salida, etiquetada como "TAP", proporciona una señal atenuada, es decir, reducida. Esta salida está pensada para dispositivos que pueden tolerar una señal ligeramente más débil, como un televisor.
La diferencia clave radica en la gestión de la atenuación. Un tap permite dirigir una cantidad específica de señal a una salida mientras que el resto continúa por la otra. Esto es particularmente útil en instalaciones donde las distancias de cable a los diferentes dispositivos varían. El tap "roba" una porción de la señal para la salida atenuada y deja pasar la mayor parte a la salida principal.
Diagnóstico de Problemas de Conectividad: Señales y Niveles
La lentitud de Internet, las desconexiones intermitentes y la degradación de la señal de TV pueden tener su origen en la calidad de la señal que llega al módem y a los televisores. Para diagnosticar estos problemas, es crucial examinar los niveles de señal del módem de cable.
Niveles de Potencia y Relación Señal-Ruido (SNR)
Los dos parámetros más importantes a observar en la página de diagnóstico de su módem de cable son el "Downstream Power Level" (Nivel de Potencia de Bajada) y el "SNR" (Signal-to-Noise Ratio - Relación Señal-Ruido).
El nivel de potencia de bajada se mide en decibelios milivoltios (dBmV). El valor "ideal" es cercano a 0 dBmV. Un rango aceptable generalmente se considera entre -10 dBmV y +10 dBmV. Valores más bajos (negativos) indican una señal más débil, mientras que valores más altos (positivos) indican una señal más fuerte. Si los niveles de potencia son consistentemente bajos (menos de -11 dBmV), es necesario investigar la causa y corregirla. Demasiados divisores en la línea, cables defectuosos o una conexión deficiente pueden ser los culpables.
La relación señal-ruido (SNR) mide la fuerza de la señal deseada en comparación con el nivel de ruido de fondo. Se expresa en decibelios (dB). Para los canales de bajada, un SNR típico debería ser de 30 dB o más en todos los canales. Un SNR alto indica que hay muy poco ruido, lo que resulta en una conexión más limpia y estable. Un SNR bajo, por el contrario, significa que hay mucho ruido interfiriendo con la señal, lo que puede causar errores de datos, lentitud y desconexiones. Es importante que el SNR sea consistente en todos los canales y que no varíe drásticamente.
Niveles de Potencia de Subida (Upstream Power Levels)
Además de la señal de bajada, los niveles de potencia de subida también son importantes. Estos niveles indican la potencia que su módem utiliza para enviar datos de vuelta al proveedor. Los niveles de potencia de subida "normales" suelen estar entre 35 dBmV y 48 dBmV. Si su módem tiene que usar una potencia de subida demasiado alta, esto puede indicar un problema con la señal que llega al módem (por ejemplo, demasiada atenuación o ruido en la línea), lo que obliga al módem a "gritar" más fuerte para ser escuchado. Al igual que con los canales de bajada, la potencia de todos los canales de subida individuales debería estar dentro de 3 dB entre sí.
Problemas Comunes y Soluciones
Los problemas de conectividad a menudo se manifiestan de maneras sutiles pero frustrantes. Comprender las causas comunes puede acelerar la resolución.
El Fenómeno de la "Suckout"
Un problema particular que puede afectar la calidad de la señal es el fenómeno de la "suckout" o "drenaje". Esto ocurre cuando hay una desalineación significativa en los niveles de potencia entre los diferentes canales de bajada. Por ejemplo, si el canal más fuerte tiene un nivel de potencia de 8 dBmV y el más débil es de -9 dBmV, la diferencia es de 17 dB. Esto es demasiado grande y puede causar problemas. En un escenario ideal, la diferencia entre el canal de potencia más alta y el más baja debería ser inferior a 3 dB. La "suckout" puede ser un indicio de problemas en el cableado, conectores defectuosos o incluso problemas en la red del proveedor.
Humedad, Temperatura y Corrosión
La experiencia de usuarios que han enfrentado problemas intermitentes, especialmente durante las partes más calurosas del año o del día, sugiere una correlación con la temperatura y la humedad. La humedad puede filtrarse en el cableado, especialmente si no está instalado correctamente o si los conectores están deteriorados. La corrosión en los conectores y el cableado puede empeorar con el tiempo y las fluctuaciones de temperatura. Un técnico puede encontrar que el cableado exterior no está bien instalado, carece de un "drip loop" (bucle de goteo) para evacuar el agua, o que hay una cantidad significativa de agua acumulada dentro del revestimiento del cable. Estos problemas pueden manifestarse como caídas de señal o lentitud que parecen aleatorias pero que están ligadas a las condiciones ambientales.
Conectores y Cableado Defectuosos
Los conectores F mal instalados o dañados son una fuente común de problemas. Un conector que no está apretado, que tiene el conductor central doblado o que toca el blindaje puede introducir ruido (RF ingress) en el sistema. Incluso un cable conectado a una placa de pared pero que no está conectado a nada es problemático, ya que puede actuar como una antena, capturando ruido externo. Es crucial asegurarse de que todos los conectores estén bien apretados y que el cableado esté en buen estado. La práctica de girar suavemente la base de los conectores F puede ayudar a asegurar una conexión firme.
El Papel del Amplificador
Si bien los amplificadores de señal pueden parecer una solución para señales débiles, su uso debe ser considerado cuidadosamente. Un amplificador solo debe usarse después de haber resuelto cualquier problema de ruido o atenuación en la línea. Si hay ruido en la señal, un amplificador simplemente lo amplificará, empeorando el problema. Los amplificadores de señal también pueden complicar el diagnóstico, ya que pueden enmascarar problemas subyacentes en el cableado.
Implementación Práctica: Conectando un Tap
La correcta conexión de un tap es vital para optimizar la distribución de la señal. Consideremos el caso de un usuario que necesita conectar un módem de cable y un televisor utilizando un tap tipo T.
El cable que viene directamente del poste o la línea de alimentación principal debe conectarse a la entrada etiquetada como "IN" en el tap. Las otras dos salidas son "OUT" y "TAP". La salida "OUT" generalmente proporciona la señal con la menor pérdida y es la candidata ideal para el módem de cable, ya que este dispositivo es más sensible a las fluctuaciones y la calidad de la señal. La salida "TAP", que ofrece una señal atenuada, es más adecuada para el televisor.
Sin embargo, la configuración óptima puede depender de los niveles de señal específicos. Si los niveles de señal del módem son buenos y estables, enviar la señal atenuada al televisor y la "directa" al módem es una configuración estándar. Pero si el módem muestra niveles de señal marginales o malos, podría ser beneficioso invertir las conexiones: enviar la señal "directa" (OUT) al módem y la señal atenuada (TAP) al televisor. Esto se debe a que un módem con niveles de señal deficientes funcionará mal, mientras que un televisor puede seguir funcionando con una señal ligeramente más débil o con algo de "lluvia" en la imagen.
Un ejemplo práctico de esto se vio en un caso donde la conexión del tap con la salida "TAP" al módem y la salida "OUT" al televisor funcionaba bien. Sin embargo, se notó que la velocidad de Internet disminuía drásticamente cuando el televisor estaba apagado. Al encender el televisor, la velocidad de descarga aumentaba significativamente. Este comportamiento anómalo, donde el uso del módem se ve afectado por el estado del televisor, sugiere una posible desalineación en cómo el tap está distribuyendo la señal o problemas con la propia calidad de la señal que obligan al módem a un rendimiento subóptimo cuando no hay una carga de señal "equilibrada" por el televisor.
Monitoreo y Ajustes
El monitoreo continuo de los registros de eventos del módem de cable puede revelar información crítica. Estos registros a menudo indican errores "críticos" o advertencias que señalan problemas específicos en la conexión. Si los niveles de señal son consistentemente malos, es fundamental investigar el cableado interno: cuántos divisores se están utilizando, la calidad de los conectores y la integridad general de los cables. Cada divisor introduce una pérdida de señal (aproximadamente -3 dB por cada divisor de dos vías), y la longitud del cable también contribuye a la atenuación (aproximadamente -6 dB por cada 100 pies de cable CAT6).
Si el problema persiste a pesar de los ajustes internos, es probable que la causa resida en el cableado exterior o en la red del proveedor. Contactar al proveedor de servicios de Internet y proporcionarles datos concretos sobre los niveles de señal y los registros de eventos del módem puede ser el siguiente paso lógico. A menudo, los proveedores están dispuestos a enviar un técnico para inspeccionar el cableado exterior y realizar las correcciones necesarias, lo que podría incluir el reemplazo de conectores defectuosos, la reparación de cables dañados o incluso la intervención en el "tap" principal en el poste.
Conclusión Provisional
La aparente simplicidad de conectar un módem de cable y un televisor a través de un tap esconde una complejidad subyacente relacionada con la gestión de la señal. Comprender las diferencias entre divisores y taps, monitorear activamente los niveles de señal del módem y examinar la integridad del cableado son pasos esenciales para garantizar una conexión a Internet estable y de alta velocidad. Los problemas intermitentes, a menudo exacerbados por factores ambientales, requieren un enfoque metódico para el diagnóstico, que puede involucrar desde simples ajustes en el hogar hasta la intervención de técnicos de servicio. La clave está en la observación detallada y la aplicación de los principios básicos de la distribución de señales de RF.
