La interconexión de redes heterogéneas y la optimización del flujo de datos son desafíos constantes en la administración de redes modernas. En este contexto, la redistribución de rutas juega un papel crucial, permitiendo que protocolos de enrutamiento distintos compartan información y mantengan la conectividad. Este artículo explora en profundidad el concepto de redistribución de rutas, sus mecanismos, implicaciones y su implementación práctica utilizando Cisco Packet Tracer, una herramienta fundamental para la simulación y el diseño de redes.
Entendiendo la Redistribución de Rutas
La redistribución de rutas se define como el proceso mediante el cual la información de enrutamiento aprendida por un protocolo de enrutamiento se introduce en otro protocolo de enrutamiento. Este proceso es esencial en entornos de red complejos donde coexisten múltiples protocolos de enrutamiento, como RIP, EIGRP, OSPF, IS-IS, BGP, o donde se utilizan rutas estáticas y redes directamente conectadas. Los administradores de red frecuentemente se enfrentan a la necesidad de integrar estos diferentes sistemas de enrutamiento para asegurar una comunicación fluida entre segmentos de red diversos.
¿Por Qué Redistribuir Rutas?
La necesidad de redistribución surge en varias situaciones:
- Integración de Redes Heredadas: Al migrar de un protocolo de enrutamiento a otro, la redistribución permite una transición gradual sin interrumpir la conectividad existente.
- Entornos Multi-Vendor: Diferentes fabricantes de equipos de red pueden favorecer o implementar protocolos de enrutamiento específicos. La redistribución facilita la interoperabilidad.
- Segmentación de Red y Jerarquía: Se puede utilizar para crear jerarquías de enrutamiento, donde ciertos protocolos manejan el enrutamiento dentro de dominios específicos y la redistribución se encarga de la comunicación entre ellos.
- Conectividad con Redes Externas: Para conectar una red interna con una red externa (por ejemplo, Internet) utilizando diferentes protocolos.
Mecanismos y Consideraciones Clave en la Redistribución
La redistribución de rutas no es un proceso trivial y conlleva varias consideraciones importantes que deben ser abordadas para evitar problemas de red.
La Importancia de las Métricas y la Distancia Administrativa
Cada protocolo de enrutamiento utiliza un conjunto único de métricas para determinar la "mejor" ruta hacia un destino. Estas métricas varían significativamente:
- RIP: Utiliza el conteo de saltos como métrica. El valor máximo válido es 15, donde 16 se considera infinito. Un valor alto, como 10, puede extender el alcance, pero superar 15 resulta en inaccesibilidad.
- OSPF: Emplea un costo basado en el ancho de banda del enlace. Un valor de métrica de 108 es común, pero se puede ajustar.
- EIGRP: Utiliza un algoritmo complejo que considera cinco variables: ancho de banda, retraso, fiabilidad, carga y MTU.
- IS-IS: Requiere que la métrica esté entre 1 y 63.
El principal desafío surge cuando se intenta comparar o combinar rutas con métricas de diferentes tipos. Por ejemplo, una ruta con un bajo conteo de saltos en RIP podría no ser la más eficiente si el enlace subyacente tiene un ancho de banda muy bajo, lo cual sería preferido por OSPF.

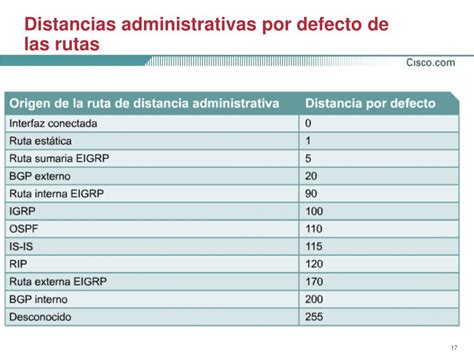

Para resolver este problema, los protocolos de enrutamiento emplean la distancia administrativa (AD). La distancia administrativa es una medida de la fiabilidad o preferencia de una fuente de enrutamiento. Las rutas con una distancia administrativa menor son consideradas más confiables y, por lo tanto, se prefieren sobre aquellas con una AD mayor. Cuando se redistribuyen rutas, el router asigna una AD a las rutas importadas. Por ejemplo, las rutas estáticas tienen una AD de 1, mientras que las rutas IGRP tienen una AD de 100. Esto asegura que, incluso si una ruta estática se aprende a través de un protocolo diferente, seguirá siendo preferida si su AD original es menor.
Rutas Estáticas y Redes Conectadas

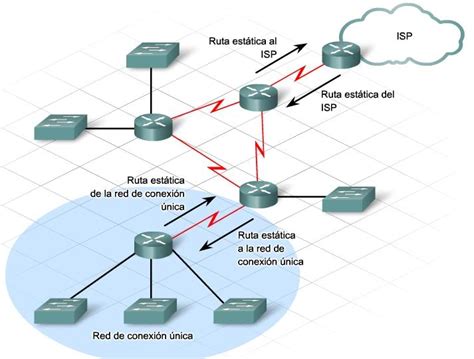

Las rutas estáticas, al igual que las redes directamente conectadas a un router, pueden ser redistribuidas en un protocolo de enrutamiento dinámico. Para redistribuir una ruta estática o una red conectada, se utiliza el comando redistribute static o redistribute connected dentro de la configuración del protocolo de enrutamiento. Es importante tener en cuenta que, por defecto, las redes directamente conectadas no se redistribuyen automáticamente a menos que se especifique explícitamente. Al redistribuir rutas estáticas, es crucial definir una métrica explícita, ya que los protocolos dinámicos no pueden determinarla por sí mismos.
Comandos Clave en Cisco IOS
Los mecanismos de redistribución en los routers Cisco se gestionan a través de comandos específicos dentro de la configuración del protocolo de enrutamiento. Los comandos redistribute y default-information originate son fundamentales.
redistribute <protocol> [process-id] [metric <value>] [metric-type <type>] [route-map <map-name>]: Este comando se utiliza para introducir rutas de un protocolo (o estáticas/conectadas) en otro. Se puede especificar una métrica, el tipo de métrica (interno/externo en OSPF/EIGRP) y un mapa de rutas para un filtrado y manipulación más granular.default-information originate [metric <value>] [metric-type <type>] [route-map <map-name>]: Este comando se usa para anunciar una ruta por defecto a otros routers dentro del mismo protocolo de enrutamiento. Es útil para simplificar la tabla de enrutamiento y dirigir el tráfico desconocido hacia un punto específico.
Subredes y Redes Principales
Cuando se trabaja con protocolos de enrutamiento que no soportan Classless Inter-Domain Routing (CIDR) de forma nativa, como RIPv1, o cuando se redistribuyen redes principales que han sido subnificadas, es necesario utilizar palabras clave específicas. Por ejemplo, para redistribuir una red principal subnificada en OSPF, se debe usar la palabra clave subnets en el comando redistribute. Esto asegura que las subredes individuales se anuncien correctamente y no solo la red principal.
El Problema de los Loops de Enrutamiento y la Convergencia Lenta
La redistribución mal configurada es una causa común de loops de enrutamiento y de una convergencia lenta de la red. Un loop de enrutamiento ocurre cuando un paquete se envía en un ciclo infinito entre dos o más routers. Esto puede suceder, por ejemplo, si el Router 2 aprende una red del Router 1 a través de RIP, y luego redistribuye esa misma información de vuelta al Router 1 a través de EIGRP, creando un ciclo de información.
La convergencia lenta se refiere al tiempo que tarda la red en estabilizarse después de un cambio (como la adición o eliminación de una ruta). En entornos con redistribución compleja, el proceso de propagación de información y cálculo de nuevas rutas puede ser prolongado, afectando la disponibilidad del servicio.
Switching Loops en Redes: Qué Pasa al Desactivar Spanning Tree Protocol (STP) | Cisco
Implementación en Cisco Packet Tracer
Cisco Packet Tracer es una herramienta invaluable para practicar y comprender la configuración de redes, incluida la redistribución de rutas. Permite simular topologías de red complejas sin necesidad de hardware físico.

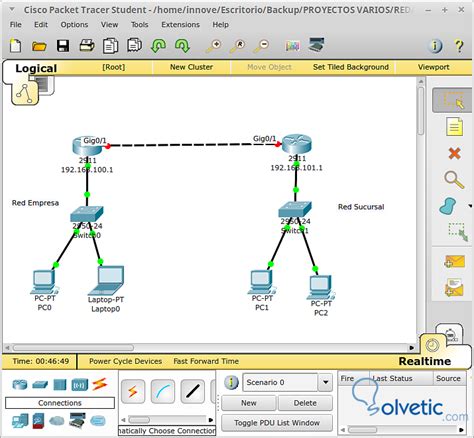

Escenario de Ejemplo: Unión de Dos Redes con Enrutamiento Estático
Consideremos un escenario típico en Packet Tracer donde se desea conectar dos redes LAN separadas utilizando dos routers y enrutamiento estático. Este es un paso fundamental antes de abordar la redistribución entre protocolos dinámicos.
Elementos Utilizados:
- Packet Tracer (versión 6.0.1 en el ejemplo original)
- PCs clientes
- Switches
- Routers (ej. modelo 2950)
Esquema de Red:
Tenemos dos redes principales, por ejemplo:
- LAN 1:
192.168.0.0/24 - LAN 2:
192.168.1.0/24
El objetivo es permitir que los dispositivos en LAN 1 se comuniquen con los dispositivos en LAN 2, y viceversa.
Configuración de Dispositivos Clientes (PCs):
Para cada PC en ambas LANs, se debe configurar una dirección IP, máscara de subred y gateway por defecto. Por ejemplo, para un PC en LAN 1:
- Dirección IP:
192.168.0.10 - Máscara de Subred:
255.255.255.0 - Gateway por Defecto: La dirección IP de la interfaz Ethernet del router conectado a esa LAN (ej.
192.168.0.1).
Si intentamos hacer un ping entre PCs de diferentes LANs en esta etapa, fallará, ya que los routers aún no saben cómo reenviar el tráfico entre las redes.
Configuración de Switches:
Los switches en esta topología básica no requieren configuración; actúan como dispositivos de capa 2 para conectar los PCs al router dentro de cada LAN.
Configuración de Routers:
Añadir Módulos de Conexión Serie: Para conectar los dos routers entre sí, es necesario añadir un módulo de interfaz serie. Esto se hace apagando el router, añadiendo el módulo (ej. WIC-2T) y volviendo a encenderlo.
Configurar Interfaces: Cada router tendrá al menos dos interfaces configuradas:
- Una interfaz Ethernet para conectarse al switch de su LAN local.
- Una interfaz Serie para conectarse al otro router.Se asignan direcciones IP y máscaras de subred apropiadas a cada interfaz, utilizando subredes pequeñas (ej.
/30o255.255.255.252) para las conexiones seriales punto a punto. Es importante activar elPort Statusen cada interfaz. Para la conexión serial, se debe configurar elClock Rateen uno de los routers.
Ejemplo de configuración de interfaz Ethernet en Router0:
- Interfaz:
Ethernet0/0 - Dirección IP:
192.168.0.1 - Máscara de Subred:
255.255.255.0 Port Status: On
Ejemplo de configuración de interfaz Serial en Router0:
- Interfaz:
Serial0/1/0 - Dirección IP:
10.10.10.1 - Máscara de Subred:
255.255.255.252 Port Status: OnClock Rate: 2000000

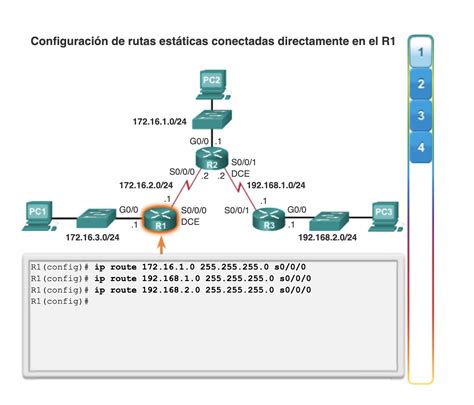

Configurar Rutas Estáticas: Este es el paso crucial para la conectividad. En cada router, se debe definir una ruta estática que indique cómo alcanzar la red remota.
En Router0:Para alcanzar la red
192.168.1.0/24(LAN 2), los paquetes deben enviarse a la dirección IP del siguiente salto, que es la interfaz serial del Router1 (10.10.10.2).- Comando:
ip route 192.168.1.0 255.255.255.0 10.10.10.2
En Router1:Para alcanzar la red
192.168.0.0/24(LAN 1), los paquetes deben enviarse a la dirección IP del siguiente salto, que es la interfaz serial del Router0 (10.10.10.1).- Comando:
ip route 192.168.0.0 255.255.255.0 10.10.10.1
- Comando:
Una vez configuradas las rutas estáticas, los dispositivos en ambas LANs deberían poder comunicarse entre sí mediante pings.
Redistribución de Rutas Estáticas en RIP
Consideremos un escenario donde tenemos tres routers (R1, R2, R3). R2 tiene configurado RIP en su interfaz FastEthernet0/0 que se conecta a la LAN 192.168.2.0/24. Adicionalmente, R3 tiene una ruta estática hacia una red específica (ej. 3.3.3.3/32). El objetivo es redistribuir esta ruta estática de R3 en el dominio RIP de R2.
Configurar Rutas Estáticas en R3:
ip route 3.3.3.3 255.255.255.255 <IP del siguiente salto hacia R3>
Configurar RIP en R2:
router ripversion 2(recomendado para soportar VLSM)network 192.168.2.0(para la interfaz conectada a la LAN)- Redistribuir la ruta estática:
redistribute static metric 2(se asigna una métrica de 2 saltos, ya que es un ejemplo simple).
Si R2 también está enrutando con R1, esta ruta estática (3.3.3.3) se propagará a través de RIP hasta R1.
Redistribución entre Protocolos Diferentes (EIGRP y OSPF)
La redistribución entre EIGRP y OSPF es un caso común. Supongamos que un Router B está conectado a Router A mediante EIGRP y a Router C mediante OSPF.
Redistribuir EIGRP en OSPF:En el Router B, dentro de la configuración de OSPF:
router ospf 1redistribute eigrp <process-id>subnets(si se redistribuyen redes subnificadas)metric 100(se debe asignar una métrica OSPF, por ejemplo, 100)metric-type 2(para indicar que la métrica es externa de tipo 2)
Redistribuir OSPF en EIGRP:En el Router B, dentro de la configuración de EIGRP:
router eigrp <process-id>redistribute ospf <process-id>metric 10000 100 2550 1500 1500(se debe definir la métrica EIGRP completa: ancho de banda, retraso, fiabilidad, carga, MTU). La métrica por defecto de EIGRP para rutas redistribuidas suele ser alta, por lo que a menudo se recomienda configurar unadefault-metricpara optimizar el rendimiento.
Consideraciones Adicionales y Mejores Prácticas
- Filtrado de Rutas: Utilizar
route-mapes esencial para controlar qué rutas se redistribuyen y cómo se modifican. Esto ayuda a prevenir la propagación de rutas no deseadas y a evitar loops de enrutamiento. - Evitar la Redistribución Recíproca: La redistribución mutua entre dos protocolos (ej. R2 redistribuye RIP a EIGRP, y R5 redistribuye EIGRP a RIP) es una fuente principal de problemas. Si es necesario, se deben implementar mecanismos de control como
route-mapo el uso de distancias administrativas diferentes para las rutas redistribuidas. - Definir una Métrica por Defecto: Al redistribuir, especialmente en EIGRP, es una buena práctica definir una métrica por defecto (
default-metric) para asegurar que todas las rutas redistribuidas tengan valores de métrica consistentes y predecibles. - Entender las Limitaciones: Ser consciente de las limitaciones de cada protocolo (ej. el límite de 15 saltos de RIP) y cómo estas interactúan durante la redistribución.
- Documentación Clara: Mantener una documentación detallada de la configuración de redistribución y los mapas de rutas utilizados es vital para la resolución de problemas futura.
La redistribución de rutas es una técnica poderosa pero compleja. Una planificación cuidadosa, una comprensión profunda de los protocolos involucrados y el uso de herramientas como Cisco Packet Tracer son fundamentales para implementar configuraciones de red robustas y eficientes.
