La fibra óptica ha revolucionado la forma en que transmitimos información, permitiendo velocidades y distancias sin precedentes. Dentro de este vasto campo, la fibra óptica monomodo (SM) y multimodo (MM) son las protagonistas, cada una con características y aplicaciones distintivas. Este artículo se adentrará en la fibra óptica monomodo 9/125, específicamente en su operación a 1310nm, explorando su distancia máxima de transmisión, sus especificaciones, y comparándola con la fibra multimodo para ofrecer una guía completa sobre su elección y uso.
Fundamentos de la Fibra Óptica Monomodo y Multimodo
Antes de abordar las particularidades de la fibra monomodo a 1310nm, es crucial comprender las diferencias fundamentales entre los tipos de fibra monomodo (SM) y multimodo (MM). Ambas se utilizan ampliamente en diversas aplicaciones, pero sus arquitecturas internas dictan su rendimiento y aplicabilidad.

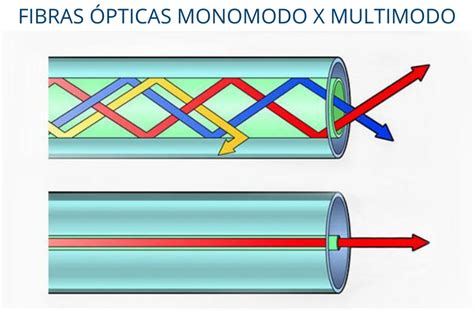

La fibra monomodo, como su nombre indica, está diseñada para propagar un único modo de luz a la vez. Esto se logra mediante un diámetro de núcleo significativamente más pequeño, típicamente entre 8 y 10 micrómetros (µm). Este estrecho núcleo obliga a la señal óptica a viajar en una trayectoria lineal, minimizando los rebotes en los bordes del revestimiento. La ausencia de estos rebotes elimina la distorsión y la atenuación que se producen por la interferencia de múltiples modos de luz, permitiendo que la señal viaje distancias mucho mayores con una integridad superior. Las longitudes de onda operativas comunes para la fibra monomodo son 1310nm y 1550nm.
Por otro lado, la fibra multimodo posee un diámetro de núcleo considerablemente mayor, comúnmente de 50 µm o 62.5 µm. Este núcleo más ancho permite que múltiples modos de luz se propaguen simultáneamente a través de la fibra. Si bien esto facilita la captación de luz y simplifica las conexiones, también introduce la dispersión modal, un fenómeno en el que los diferentes modos de luz llegan a su destino en tiempos ligeramente distintos, distorsionando la señal. Las longitudes de onda operativas típicas para la fibra multimodo son 850nm y 1300nm.
La diferencia esencial entre ellas radica en cómo manejan la propagación de la luz: la fibra monomodo se centra en una única trayectoria para maximizar la distancia y la claridad, mientras que la fibra multimodo permite múltiples trayectorias para una mayor capacidad de datos en distancias cortas.
Especificaciones de la Fibra Monomodo: OS1 vs. OS2
La fibra monomodo se clasifica principalmente en dos tipos: OS1 y OS2. Aunque ambas cumplen con los estándares de fibra monomodo, presentan diferencias importantes en su construcción y aplicación.
Los cables OS2 SM cumplen específicamente con los estándares ITU-T G.652C o ITU-T G.652D. Estas especificaciones se centran en fibras con bajos picos de agua, lo que las hace especialmente adecuadas para aplicaciones de Multiplexación por División de Longitud de Onda Gruesa (CWDM).

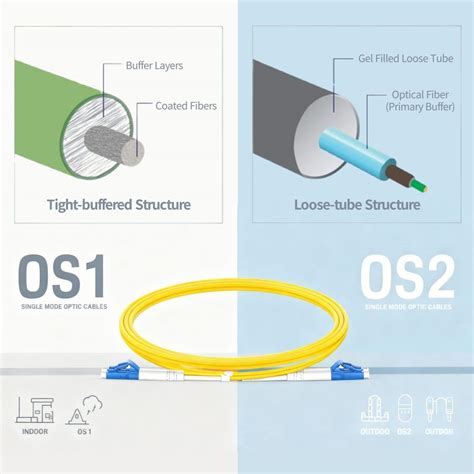

En cuanto a su construcción:
- OS1: Está integrado en una cubierta de polímero robusta y cuenta con un buffer hermético. Esta construcción garantiza la máxima protección del núcleo de fibra óptica y su seguridad. OS1 es ideal para infraestructura de red interior, como redes internas de edificios/campus y cableado interno en centros de datos y conmutadores de telecomunicaciones. Históricamente, OS1 era el único estándar de fibra monomodo y su longitud máxima de enlace en cableado de campus era de aproximadamente 10 km, una limitación que ya no satisface las crecientes demandas.
- OS2: Se fabrica principalmente con tubos holgados, lo que la hace más adecuada para entornos exteriores, incluyendo calles, subterráneos y aplicaciones enterradas. La construcción de cable más robusta de OS2 es necesaria para resistir entornos hostiles. El valor de atenuación de OS2 a 1310nm y 1550nm es de 0.4 dB/km, permitiendo que la distancia máxima de transmisión alcance los 200 km. OS2 es la opción preferida para transmisiones de larga distancia, ofreciendo un mejor rendimiento y menor pérdida, y es ideal para conexiones Ethernet de 1G/10G/40G/100G que requieren alto rendimiento a larga distancia.
Ambas fibras, OS1 y OS2, permiten velocidades de 1 a 10 GbE y distancias de transmisión variables, pero sus diferencias constructivas y de rendimiento las posicionan para distintos escenarios de despliegue.
La Fibra Monomodo a 1310nm: Profundizando en su Rendimiento
La longitud de onda de 1310nm es particularmente importante en las comunicaciones por fibra óptica monomodo. Esta frecuencia se caracteriza por tener una dispersión cromática muy baja, lo que la convierte en una opción excelente para comunicaciones de medio alcance, como las que se encuentran dentro de ciudades o entre ellas.
Características Clave de la Fibra a 1310nm
- Baja Dispersión Cromática: A 1310nm, la dispersión cromática es casi inexistente. La dispersión cromática ocurre porque los rayos de luz inyectados en un extremo de un cable llegan al otro lado en momentos ligeramente diferentes, recibiendo una señal distorsionada. Al minimizar esta dispersión, la señal puede viajar en sistemas de comunicación de fibra óptica con menores distorsiones a distancias más largas. Con una dispersión más baja, los pulsos de luz no se ensanchan tanto, lo que les permite mantener su carácter distintivo y transportar más información simultáneamente.
- Atenuación Moderada: Si bien la atenuación a 1310nm es ligeramente mayor que a 1550nm, sigue siendo significativamente menor que en la fibra multimodo. Esta atenuación controlada permite que las señales viajen distancias considerables sin perder demasiada potencia. La atenuación en los cables de fibra óptica de 1310nm se refiere a la pérdida de señal a medida que la luz viaja a través de ellos. Factores como impurezas en los materiales de fibra, curvaturas y condiciones externas contribuyen a esta pérdida. Los fabricantes trabajan continuamente para reducir esta atenuación mediante materiales de alta calidad y métodos de producción mejorados.
- Ideal para Medio Alcance: Las cualidades de baja dispersión y atenuación moderada hacen que la fibra a 1310nm sea ideal para su uso en Redes de Área Metropolitana (MAN) y redes regionales donde la claridad de la señal a largo alcance es crucial.
Distancia Máxima de Transmisión a 1310nm
La fibra monomodo, en general, es la elección predilecta para transmisiones de larga distancia debido a su baja atenuación y la ausencia de dispersión modal. Específicamente a 1310nm, y utilizando fibra monomodo de calidad como OS2, la distancia máxima de transmisión puede alcanzar hasta 200 kilómetros. Esta capacidad se logra gracias a la eficiencia con la que la señal se propaga sin degradarse significativamente.
Es importante destacar que la distancia real de transmisión no solo depende del tipo de fibra, sino también de la calidad del equipo de transmisión (transceptores, amplificadores) y de las especificaciones exactas del cable. Por ejemplo, la Recomendación UIT-T G.652 describe atributos de una fibra monomodo con una longitud de onda de dispersión cero alrededor de 1310nm.
En comparación, la fibra multimodo tiene una distancia de transmisión considerablemente limitada. A 10 Gb/s, su alcance máximo es de aproximadamente 550 metros para tipos como OM3/OM4/OM5. A velocidades más bajas, como 100 Mb/s, puede alcanzar hasta 2 km. Esta marcada diferencia subraya la superioridad de la fibra monomodo para aplicaciones que requieren cubrir grandes distancias.
Comparativa Detallada: Fibra Monomodo vs. Multimodo
La elección entre fibra monomodo y multimodo depende intrínsecamente de las necesidades específicas de la red. Aquí se presenta una comparación detallada de sus diferencias clave:

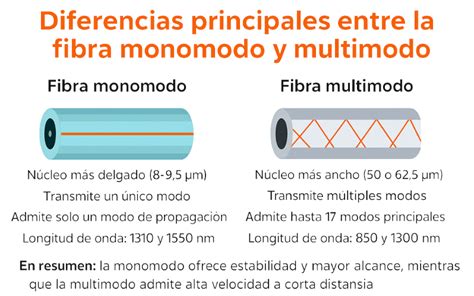

Diámetro del Núcleo y Modos de Transmisión
- Monomodo (SM): Diámetro de núcleo pequeño (9 µm). Permite un solo modo de luz.
- Multimodo (MM): Diámetro de núcleo mayor (50 µm u 62.5 µm). Permite múltiples modos de luz.
Esta diferencia en el diámetro del núcleo es la causa principal de las distintas capacidades de distancia y la aparición de la dispersión modal en la fibra multimodo.
Longitud de Onda y Fuente de Luz
- Monomodo: Opera comúnmente en 1310nm y 1550nm. Utiliza fuentes de luz láser o diodos láser de alta potencia para generar un solo modo de luz.
- Multimodo: Opera comúnmente en 850nm y 1300nm. Utiliza fuentes de luz LED o VCSEL (láseres de emisión superficial de cavidad vertical), que son más económicas y pueden generar múltiples modos de luz.
Ancho de Banda
- Monomodo: Teóricamente ilimitado, ya que permite un solo modo de luz sin dispersión modal.
- Multimodo: Limitado por la dispersión modal. El ancho de banda máximo actual se encuentra en fibras como OM5 (hasta 28000 MHz*km).
Distancia de Transmisión
- Monomodo: Ideal para larga distancia, alcanzando hasta 200 km (OS2 a 1310/1550nm) y más con equipos de amplificación.
- Multimodo: Diseñada para corta distancia, con límites que varían según la velocidad y el tipo de fibra (ej. 550m a 10Gbps para OM3/OM4/OM5).
Costo
- Cables: Los cables de fibra monomodo pueden tener un costo similar o ligeramente inferior a los de fibra multimodo de alta gama.
- Equipos: Los componentes de transmisión (transceptores, SFP, etc.) para fibra monomodo suelen ser más caros que los equivalentes para fibra multimodo. Sin embargo, para redes de alta velocidad y larga distancia, el costo total de propiedad de una solución monomodo puede ser menor debido a la menor necesidad de equipos intermedios o de mayor complejidad.
Aplicaciones
- Monomodo: Redes de operadores, redes de área metropolitana (MAN), redes de larga distancia, backbones de centros de datos, telecomunicaciones.
- Multimodo: Redes de área local (LAN), centros de datos (para conexiones dentro del centro), cableado horizontal y troncal en edificios y campus.
Fibra Óptica: Monomodo vs Multimodo explicado rápido | Tema 1
Consideraciones Adicionales y Futuro de la Fibra Óptica
La elección entre fibra monomodo y multimodo debe considerar no solo la distancia y la velocidad actuales, sino también los requisitos de actualización futura. La fibra monomodo, con su capacidad intrínseca para manejar mayores anchos de banda y distancias, a menudo representa una inversión más a prueba de futuro.
Estándares y Clasificaciones
Además de OS1 y OS2 para monomodo, la fibra multimodo se clasifica en grados OM (OM1, OM2, OM3, OM4, OM5), cada uno ofreciendo mejoras en ancho de banda y distancia. La fibra OM1 y OM2 son formatos más antiguos, mientras que OM3, OM4 y OM5 están optimizados para láseres y soportan velocidades más altas, como 10 GbE, 40 GbE y 100 GbE, aunque con distancias limitadas.
Fibra Insensible a la Curvatura (BIF)
Avances como las fibras insensibles a la curvatura (BIF) están mejorando la durabilidad y el rendimiento de la fibra óptica, incluso en aplicaciones donde la manipulación y el enrutamiento de cables son complejos. Estas fibras, disponibles en versiones monomodo y multimodo, reducen la pérdida de señal causada por la flexión del cable, lo que las hace más confiables en diversos entornos de despliegue.
El Rol de la Longitud de Onda de 1310nm en el Futuro
La fibra de 1310nm sigue siendo fundamental para las comunicaciones de medio alcance y en el futuro se beneficiará de innovaciones como las fibras Low Water Peak (LWP) y las tecnologías de multiplexación, como la DWDM (Multiplexación por División de Longitud de Onda Densa). Estas tecnologías buscan maximizar el ancho de banda y la eficiencia de las fibras ópticas existentes, asegurando que la fibra a 1310nm continúe siendo una solución robusta y rentable para una amplia gama de aplicaciones.
¿Se pueden mezclar fibras monomodo y multimodo?
Generalmente, no se recomienda mezclar fibra monomodo y multimodo en la misma conexión. Conectar un transceptor multimodo a fibra monomodo, o viceversa, resultará en una pérdida óptica significativa y fallos en la comunicación. Si bien existen soluciones de "acondicionamiento de modo" o convertidores de medios para mitigar estos problemas en casos muy específicos, la práctica estándar es utilizar el tipo de fibra adecuado para cada segmento de la red.
En resumen, la fibra óptica monomodo 9/125 a 1310nm, con su capacidad para alcanzar hasta 200 km y su baja dispersión, es la columna vertebral de las redes de larga distancia, MAN y de alta capacidad. Su rendimiento superior la posiciona como una opción indispensable en el panorama de las telecomunicaciones modernas, complementando las aplicaciones de corto alcance de la fibra multimodo.
