El Efecto Fotoeléctrico y su Papel Fundamental en la Fibra Óptica

La fibra óptica, como medio de transmisión de última generación, ha revolucionado la forma en que la información viaja, permitiendo la propagación de ondas luminosas y la transmisión de señales a través de fotones. Estos fotones, al no verse afectados por campos electromagnéticos, ofrecen una inmunidad crucial frente a interferencias, permitiendo la instalación de cables de fibra óptica cerca de conductores metálicos o líneas de alta tensión sin comprometer la integridad de la señal.

Los Orígenes de la Comunicación Óptica: El Fotófono

El principio básico de la comunicación óptica se remonta al fotófono, un dispositivo que modulaba una emisión de luz directamente al receptor. En un experimento pionero en Washington, D.C., un emisor y un receptor se separaron por aproximadamente 700 pies, ubicados en edificios distintos. El emisor utilizaba un espejo para dirigir la luz solar, que era modulada por un espejo vibratorio y enfocada por una lente hacia el receptor. Aunque la comunicación se logró, la calidad era pobre. La falta de una fuente lumínica adecuada y de un medio de transmisión de bajas pérdidas impidió que este aparato tuviera una aplicación práctica inmediata. Sin embargo, este experimento sentó las bases para el desarrollo posterior de las comunicaciones utilizando fibra óptica y láser.

Diagrama conceptual del fotófono

El Intercambio Fotoeléctrico en la Tecnología de Comunicación

En el contexto de la tecnología de comunicación, el intercambio fotoeléctrico se refiere principalmente al uso de convertidores fotoeléctricos, también conocidos como transceptores de fibra óptica. Estos dispositivos son esenciales para la transmisión de datos a través de redes heterogéneas, permitiendo la conversión de señales eléctricas transmitidas en pares trenzados a señales ópticas para su transmisión por fibra óptica, o viceversa. Esta conversión es fundamental para extender la distancia de conexión de redes Ethernet y se utiliza predominantemente en la transmisión de larga distancia.

Definición y Principios del Intercambio Fotoeléctrico

El intercambio fotoeléctrico, en esencia, utiliza la conversión fotoeléctrica para realizar el intercambio de diferentes longitudes de onda de luz. En la actualidad, la transmisión de fibra óptica es el método preferido para la transmisión de señales a largas distancias debido a su amplio ancho de banda y excelente estabilidad. Dado que dispositivos electrónicos como ordenadores, teléfonos y faxes generan señales eléctricas, es imperativo convertir estas señales en señales ópticas antes de que puedan ser transmitidas por fibras ópticas. Este proceso de conmutación fotoeléctrica se lleva a cabo mediante convertidores fotoeléctricos, que pueden transformar señales eléctricas en ópticas y señales ópticas en eléctricas.

¿Cómo funciona un convertidor de par? (Animación)

Descripción del Estado de Trabajo de los Convertidores Fotoeléctricos

Los convertidores fotoeléctricos presentan una serie de indicadores luminosos que proporcionan información sobre su estado operativo:

  • UFDK (Upstream Full Duplex): Indica si el puerto Ethernet está en modo dúplex completo (encendido) o semidúplex (apagado).
  • ULINK (Upstream Link): Una luz encendida significa que los Ethernetes están conectados normalmente.
  • OFDK (Optical Full Duplex): Señala si el puerto óptico está en modo dúplex completo (encendido) o semidúplex (apagado).
  • OLINK (Optical Link): Una luz encendida indica que el puerto óptico está conectado normalmente.
  • USPD (Upstream Speed): Indica si el puerto Ethernet opera a 100 Mbps (encendido).
  • PWR (Power): Una luz encendida significa que el convertidor fotoeléctrico está recibiendo alimentación eléctrica correctamente.
  • RSPD (Remote Speed): Indica si la conexión remota es de 100 Mbps (encendido) o 10 Mbps (apagado).
  • RLINK (Remote Link): Una luz encendida significa que los Ethernetes remotos están funcionando normalmente; apagado indica una anomalía.

Es importante destacar que, cuando el convertidor fotoeléctrico no está conectado a un dispositivo de red mediante un cable de red, los indicadores RSPD y RLINK no se iluminarán.

La combinación de estos estados permite diagnosticar diversas situaciones:

  1. Situación Normal: Ambos convertidores fotoeléctricos muestran la mayoría de sus luces encendidas, indicando una conexión y funcionamiento correctos.
  2. Rotura del Cable Óptico / Fibra: Si el cable óptico o la fibra se rompen, el indicador OFDK permanecerá encendido, pero la luz OLINK se apagará en el convertidor afectado.
  3. Cable de Red Roto en el Lado del Switch: Si el cable de red del switch está roto, los indicadores UFDK y ULINK no se encenderán en el convertidor correspondiente.
  4. Fallo de Alimentación: En caso de fallo de la fuente de alimentación de CA en un lado, todas las luces del convertidor fotoeléctrico en ese lado se apagarán.

El Interruptor Fotoeléctrico y sus Características

Desde el descubrimiento del efecto fotoeléctrico, los dispositivos de conversión fotoeléctrica han experimentado un desarrollo vertiginoso, encontrando aplicación en numerosas industrias. Entre los dispositivos más comunes se incluyen fotorresistencias, fotomultiplicadores, fotocélulas, tubos PIN y CCD. La amplia adopción de estos convertidores se debe a sus características distintivas:

  • Flexibilidad en la Configuración del Puerto Óptico: Soportan diversos tipos de conectores (SC/ST/LC) y modos de transmisión (monomodo/multimodo).
  • Fuentes de Alimentación Redundantes: Ofrecen opciones de doble fuente de alimentación de CC de bajo voltaje o una fuente de alimentación de CA.
  • Nivel de Protección: Cuentan con un nivel de protección IP30, protegiéndolos contra la entrada de objetos sólidos de más de 2.5 mm.
  • Amplio Rango de Temperatura de Operación: Pueden operar eficientemente en temperaturas que van desde -40 °C hasta 75 °C.

El convertidor fotoeléctrico actúa como una unidad de conversión de medios de transmisión Ethernet, facilitando el intercambio entre señales eléctricas de par trenzado de corto alcance y señales ópticas de larga distancia. Su función principal es utilizar el efecto fotoeléctrico para convertir señales ópticas en eléctricas. La fibra óptica, con su extenso ancho de banda y estabilidad, es el medio preferido para la transmisión a larga distancia. Por ello, la conversión de las señales eléctricas generadas por ordenadores, teléfonos y faxes en señales ópticas es un paso esencial para su transmisión por fibra. El convertidor fotoeléctrico, a menudo apodado "gato óptico", es el dispositivo que hace posible esta conversión bidireccional.

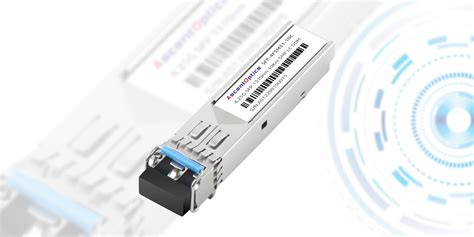

Componentes típicos de un transceptor de fibra óptica

Los transceptores de fibra óptica, en particular, pueden extender la distancia de conexión de Ethernet mediante la conversión de señales eléctricas en pares trenzados a señales ópticas en fibra. Ofrecen velocidades de transmisión adaptables de 10/100 Mbps, un puerto RJ45 UTP, una interfaz óptica (ST/SC) y la opción de fuente de alimentación de -48V/220V. Son particularmente útiles en enlaces Gigabit Ethernet, ampliando la distancia de transmisión de la red a través de su capacidad de conversión fotoeléctrica y aumentando el ancho de banda de la red a 1000 Mbps.

Características de Rendimiento de los Convertidores Fotoeléctricos Plegables

Los convertidores fotoeléctricos "plegables" (una posible interpretación de "folding photoelectric converter" que podría referirse a un diseño compacto o modular) comparten características de rendimiento destacadas:

  1. Configuración Flexible del Puerto Óptico: Soporte para conectores SC, ST, LC, y modos monomodo y multimodo.
  2. Fuente de Alimentación Dual Redundante: Opciones de CC de bajo voltaje o CA para mayor fiabilidad.
  3. Protección IP30 y Superior: Garantiza la protección contra la entrada de objetos sólidos.
  4. Rango Extendido de Temperatura de Trabajo: Operación fiable en condiciones ambientales extremas, de -40 °C a 75 °C.

Desafíos Técnicos y el Futuro de la Conmutación Óptica

La coexistencia de redes de comunicación tradicionales y redes de fibra óptica presenta un desafío inherente: el proceso de conversión fotoeléctrica. La capacidad de intercambio de información en estas redes híbridas está intrínsecamente limitada por la velocidad de los componentes electrónicos involucrados en la conversión. Cuando se utiliza una red de fibra óptica de alto ancho de banda para el intercambio fotoeléctrico, este cuello de botella electrónico restringe el ancho de banda total de la red.

Para superar esta limitación y aprovechar plenamente las ventajas de la fibra óptica, la tendencia futura se dirige hacia la conmutación óptica directa. En lugar de convertir las señales ópticas a eléctricas y luego de nuevo a ópticas en los nodos de conmutación, la conmutación óptica permite que las señales permanezcan en el dominio óptico. Esto libera el enorme ancho de banda de la fibra óptica, permitiendo la realización de redes de comunicación de gran capacidad y alta velocidad.

La Conmutación Óptica como Futuro

La comunicación por fibra óptica ofrece ventajas significativas, como una capacidad de información masiva y una robusta inmunidad a interferencias. Su superioridad ha llevado a su adopción generalizada en sistemas de comunicación modernos, reemplazando gradualmente a las redes basadas en circuitos electrónicos. Sin embargo, la falta de una infraestructura puramente óptica ha impedido hasta ahora la explotación completa de las ventajas de la fibra. La implementación de estructuras de red científicas y racionales es crucial para construir redes de fibra óptica ideales que ofrezcan alta velocidad, gran capacidad y calidad superior. La comunicación puramente óptica representa la evolución natural de las redes de comunicación.

Diferenciando Sensores de Fibra Óptica y Sensores Fotoeléctricos

Es importante distinguir entre sensores de fibra óptica y sensores fotoeléctricos, aunque ambos se basan en principios ópticos.

Sensor Fotoeléctrico

Un sensor fotoeléctrico es un dispositivo que convierte una señal óptica en una señal eléctrica. Su principio de funcionamiento se basa en el efecto fotoeléctrico, un fenómeno en el cual los electrones absorben la energía de los fotones y producen un efecto eléctrico observable cuando la luz incide sobre ciertas sustancias. Estos sensores se utilizan ampliamente en diversas aplicaciones:

  • Medición de Intensidad Lumínica: Convertidores que transforman la luz medida en una corriente óptica continua, permitiendo medir la intensidad de la luz, temperatura, transmitancia, desplazamiento y estado de superficies. Ejemplos incluyen iluminómetros, pirómetros fotoeléctricos y turbidímetros.
  • Sistemas de Detección Automática: Alarmas fotoeléctricas para prevención de incendios, detectores de diámetro, longitud, ovalidad y rugosidad de piezas mecanizadas.
  • Aplicaciones Militares: Materiales fotosensibles como el sulfuro de plomo se utilizan en visión nocturna infrarroja, cámaras y sistemas de navegación.
  • Dispositivos de Conmutación: Sensores que emiten una señal eléctrica de "sí" o "no" al ser iluminados o no, utilizados en entradas de ordenadores, sistemas de control de temperatura y velocímetros digitales.

Sensor de Fibra Óptica

Un sensor de fibra óptica es un sensor que transforma el estado de un objeto medido en una señal óptica medible. Su principio de funcionamiento implica la transmisión de un haz de luz desde una fuente a través de una fibra óptica hacia un modulador. Las características ópticas de la luz (intensidad, longitud de onda, fase, polarización) interactúan con los parámetros medidos fuera del modulador, generando una señal óptica modulada. Esta señal se transmite de vuelta a través de la fibra óptica a un dispositivo fotoeléctrico, donde un demodulador extrae los parámetros de medición.

Los sensores de fibra óptica presentan ventajas significativas sobre los sensores fotoeléctricos tradicionales, especialmente en aplicaciones de alta exigencia:

  • Amplio Rango de Respuesta Transitoria: Capacidad para medir señales de alta frecuencia con precisión, superando las limitaciones de los transformadores electromagnéticos tradicionales que sufren de pobre respuesta a señales de alta frecuencia debido a la inductancia del núcleo de hierro. Los sensores fotoeléctricos, por otro lado, tienen un rango de frecuencia de medición determinado principalmente por el circuito electrónico y no sufren de saturación del núcleo, permitiendo mediciones precisas de procesos transitorios, desde 0.1 Hz hasta 1 MHz, e incluso hasta 200 MHz en configuraciones de banda de paso.
  • Medición de Armónicos: La estructura de los sensores fotoeléctricos permite medir armónicos en líneas de alta tensión, algo difícil de lograr con transformadores de inducción electromagnética.
  • Fuerte Capacidad de Comunicación Digital: La transmisión de señales digitales ópticas elimina errores de medición durante la transmisión. Al conectarse directamente con equipos de control de microcomputadoras, los sensores fotoeléctricos pueden suministrar datos digitales al equipo secundario, simplificando el equipo y promoviendo la investigación en protección.
  • Miniaturización y Compactación: Su pequeño tamaño y peso ligero (generalmente menos de 1000 kg) facilitan su integración en subestaciones y equipos compactos (AIS, SIG), reduciendo significativamente el espacio requerido y la infraestructura de cableado.
  • Propiedades Intrínsecas de la Fibra Óptica: Las fibras ópticas poseen excelentes propiedades como resistencia a la interferencia electromagnética y a la radiación, pequeño diámetro, flexibilidad, ligereza, aislamiento eléctrico y resistencia a condiciones ambientales adversas (agua, alta temperatura, corrosión). Esto permite su uso en entornos peligrosos o inaccesibles para los humanos.

Diferencias Clave en Aplicaciones:

  • Sensores de Fibra Óptica: Se utilizan en aplicaciones donde las condiciones ambientales son extremas o donde se requiere medir parámetros que los sensores fotoeléctricos no pueden abordar. Ejemplos incluyen la monitorización estructural de puentes y presas (medición de estrés), y la medición de temperatura y corriente en sistemas de alta tensión (transformadores, estatores y rotores de motores).
  • Sensores Fotoeléctricos: Son versátiles y se aplican en una amplia gama de industrias, desde la medición de luz y temperatura hasta sistemas de detección automática y aplicaciones militares. Su capacidad para detectar la presencia o ausencia de luz los hace ideales para control de procesos y automatización.

La Cabina de Conexión de Fibra Óptica

La comunicación por fibra óptica es un método de transmisión de información que utiliza pulsos de luz enviados a través de cables de fibra óptica. La luz, como onda electromagnética, es modulada para transportar información. Desarrollados en la década de 1970, los sistemas de fibra óptica han transformado las telecomunicaciones y son un pilar de la era de la información.

Las compañías de telecomunicaciones emplean fibra óptica para transmitir señales telefónicas, datos de Internet y televisión por cable. Sus ventajas inherentes de baja atenuación e inmunidad a interferencias la hacen superior al cable de cobre, especialmente para aplicaciones de larga distancia y alta demanda. Inicialmente, la infraestructura urbana era un desafío, y los sistemas de fibra eran costosos de instalar y operar, limitando su uso a aplicaciones de larga distancia donde su capacidad compensaba el costo.

Sin embargo, a partir de 2002, los precios de los materiales y la instalación disminuyeron considerablemente. Desde 1990, la comercialización de sistemas de amplificación óptica ha permitido el establecimiento de extensas redes de comunicación interurbanas y transoceánicas.

Los sistemas modernos de fibra óptica incluyen:

  • Transmisores Ópticos: Convierten señales eléctricas en señales ópticas. Comúnmente utilizan dispositivos semiconductores como Diodos Emisores de Luz (LEDs) o Diodos Láser. Los LEDs emiten luz incoherente que se dispersa, mientras que los láseres emiten luz coherente y direccional.
    • LEDs: Emisión espontánea de luz a través de electroluminiscencia. La luz emitida es incoherente con un ancho espectral amplio (30-60 nm), lo que limita la dispersión y el producto tasa de bits-distancia. Son adecuados para redes locales (LAN) de 10-100 Mbit/s y distancias cortas.
    • Láseres Semiconductores: Emiten luz por emisión estimulada, resultando en alta potencia de salida y luz coherente. Su salida direccional permite un acoplamiento eficiente en fibras monomodo. El ancho espectral estrecho reduce la dispersión cromática, permitiendo altas tasas de transferencia de bits.
  • Cables de Fibra Óptica: Contienen múltiples haces de fibras ópticas.
  • Amplificadores Ópticos: Amplifican la señal óptica directamente.
  • Receptores Ópticos: Recuperan la señal óptica como una señal eléctrica. El componente principal es una célula fotoeléctrica (fotodiodo) que aprovecha el efecto fotoeléctrico.

Una fibra óptica se compone de un núcleo, un revestimiento y una capa protectora. El revestimiento guía la luz a través del núcleo mediante reflexión interna total. El núcleo y el revestimiento suelen ser de vidrio de sílice o plástico. Existen dos tipos principales:

  • Fibra Multimodo: Núcleo más grande (50 o 62.5 µm), permite transmisores y receptores de menor costo. Sin embargo, introduce distorsión multimodo que limita el ancho de banda y la distancia de enlace.
  • Fibra Monomodo: Núcleo más pequeño, utilizada para transmisiones de larga distancia y mayor ancho de banda.

Tradicionalmente, la distancia de transmisión se limitaba por la atenuación y la distorsión de la fibra. Los repetidores opto-electrónicos y los amplificadores ópticos (como los amplificadores en fibra dopada) han superado estas limitaciones.

La Multiplexación por División de Longitud de Onda (WDM) es una técnica que aumenta la capacidad de una fibra óptica al transmitir múltiples canales, cada uno en una longitud de onda de luz diferente. Esto puede multiplicar la capacidad de una fibra hasta el rango de terabits por segundo.

La dispersión es un factor clave que limita el rendimiento de la fibra óptica. La dispersión intermodal afecta a la fibra multimodo, mientras que la dispersión cromática es la principal limitación en la fibra monomodo, debido a la variación del índice de refracción del vidrio con la longitud de onda de la luz. La dispersión de modo de polarización también contribuye a la limitación.

En resumen, el efecto fotoeléctrico es un fenómeno fundamental que subyace en la conversión de luz en electricidad, y su aplicación en los transceptores de fibra óptica es vital para la infraestructura de comunicación moderna. A medida que la tecnología avanza, la tendencia hacia la conmutación óptica directa promete desbloquear todo el potencial de las redes de fibra óptica, allanando el camino para una comunicación aún más rápida y de mayor capacidad.
