La fibra óptica se ha consolidado como la columna vertebral de la transmisión de información en la era digital, ofreciendo velocidades y capacidades sin precedentes. Su despliegue, especialmente en redes de acceso como la Fibra hasta el Hogar (FTTH), ha revolucionado la forma en que nos conectamos. Sin embargo, la conexión de la "última milla", esos cientos de metros finales hasta el consumidor o usuario comercial, presenta diversas estrategias y arquitecturas. Este artículo se adentra en los detalles técnicos de los diagramas de enlace de fibra óptica, explorando las tecnologías subyacentes, los componentes clave y las consideraciones prácticas para su implementación, abarcando distancias de hasta 100 km.
La Fibra Óptica: Principios Fundamentales
La transmisión de datos a través de fibra óptica se basa en el principio de guiar la luz a través del núcleo de un hilo de vidrio o plástico. Este núcleo está rodeado por un revestimiento con un índice de refracción ligeramente menor, lo que provoca la reflexión interna total de la luz, manteniéndola confinada dentro del núcleo. Existen dos tipos principales de fibra óptica:

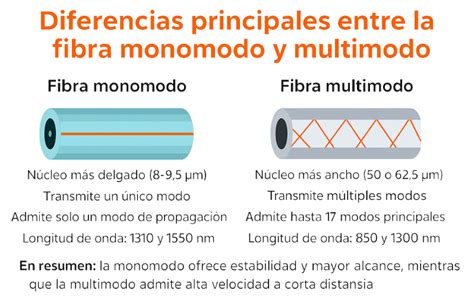

- Fibra Multimodo: Permite que múltiples modos de luz viajen por el núcleo simultáneamente. Esto puede generar dispersión modal, donde los diferentes modos viajan por caminos de distinta longitud, limitando la distancia y el ancho de banda. La fibra multimodo se clasifica comúnmente en OM1, OM2, OM3 y OM4, cada una con diferentes capacidades de ancho de banda y distancias de transmisión. Por ejemplo, las redes a 40-100 Gb/s en fibra multimodo utilizan ópticas paralelas para proporcionar el ancho de banda necesario. Las cubiertas de los cables OM3 y OM4 suelen ser de color aqua, distinguiéndolas de la fibra monomodo amarilla.
- Fibra Monomodo: Diseñada para permitir que solo un modo de luz viaje por el núcleo. Esto elimina la dispersión modal, permitiendo transmisiones a distancias mucho mayores y con un ancho de banda prácticamente ilimitado. La fibra monomodo es la opción preferida para redes troncales de larga distancia y aplicaciones de alta velocidad.
Arquitecturas de Red FTTH: AON vs. PON
Dentro del despliegue de redes FTTH, dos arquitecturas predominan: la Red Óptica Activa (AON) y la Red Óptica Pasiva (PON).
Red Óptica Activa (AON)
Una AON es una estructura de red punto a punto (P2P) donde cada suscriptor tiene su propia línea de fibra óptica terminada en un concentrador óptico central. Esta red utiliza equipos de conmutación eléctricos, como routers o agregadores de conmutadores, para gestionar la distribución y dirección de las señales a clientes específicos.
- Ventajas:
- Ancho de Banda Dedicado: Cada suscriptor se beneficia de un ancho de banda exclusivo en su puerto, sin necesidad de compartirlo. Esto permite obtener un ancho de banda por puerto considerablemente mayor que en PON.
- Interoperabilidad: La dependencia de la tecnología Ethernet facilita la interoperabilidad entre proveedores y permite a los suscriptores seleccionar hardware que ofrezca la velocidad de transmisión de datos adecuada y escalar según sus necesidades sin reestructurar la red.
- Identificación de Fallos: Es mucho más sencillo identificar defectos en una red AON debido a la línea dedicada.
- Largo Alcance: Las redes AON son de largo alcance y pueden cubrir distancias de hasta 100 km.
- Desventajas:
- Mayor Consumo Energético: AON consume más energía que PON debido a la necesidad de alimentar los equipos de conmutación activos.
- Mayor Costo: Los componentes activos utilizados en AON son más caros que los componentes pasivos en PON.
- Mayor Gasto Continuo: El mantenimiento de los equipos activos y su alimentación representan un gasto continuo significativo.
Red Óptica Pasiva (PON)
A diferencia de las AON, las PON son estructuras de red punto a multipunto (P2MP) que utilizan divisores ópticos pasivos para separar y captar señales ópticas. Estos divisores permiten que la red PON dé servicio a múltiples suscriptores en una sola fibra óptica, eliminando la necesidad de desplegar fibras individuales entre el concentrador y los usuarios finales.
- Ventajas:
- Menor Costo: Los componentes pasivos utilizados en PON son menos costosos que los componentes activos de AON, lo que puede hacer que la implementación sea bastante rentable, especialmente para redes de área local (LAN) y redes troncales LAN.
- Menor Consumo Energético: PON no incluye equipos de conmutación alimentados eléctricamente (salvo en los extremos), lo que resulta en un menor consumo energético y menores requisitos de mantenimiento.
- Menor Complejidad de Cableado: La compartición de hilos de fibra óptica reduce la cantidad de cableado necesario.
- Desventajas:
- Ancho de Banda Compartido: El ancho de banda se comparte entre los suscriptores conectados a un mismo divisor. La asignación de ancho de banda por suscriptor se calcula en base al factor de división.
- Identificación de Fallos Compleja: Si hay un problema en la red PON, puede ser más difícil identificar la causa exacta debido a la naturaleza compartida de la red.
- Corto Alcance: PON es generalmente una red de corto alcance que no supera los 20 km. Para operar PON, los suscriptores deben estar relativamente cerca de la fuente central de datos.
Elegir un OLT para iniciar negocio de FIBRA OPTICA
Conectores de Fibra Óptica: Los Nodos Críticos
Los conectores de fibra óptica son componentes esenciales que permiten la conexión y desconexión de cables de fibra óptica, desempeñando un papel crucial en la estabilidad y eficiencia de todo el sistema de red. Su tipo y estructura influyen en la densidad, flexibilidad y facilidad de mantenimiento del sistema de cableado.

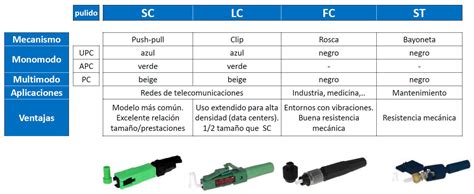

A continuación, se detallan algunos de los conectores de fibra óptica de uso común:
- LC (Lucent Connector): Muy popular en redes modernas, especialmente en centros de datos y racks de telecomunicaciones, gracias a su pequeño tamaño y férula de 1.25 mm, ideal para aplicaciones de alta densidad.
- SC (Subscriber Connector o Standard Connector): Desarrollado por NTT, cuenta con una férula de 2.5 mm y un diseño push-pull. Fue uno de los primeros conectores en estandarizarse y aún se utiliza ampliamente en telecomunicaciones y televisión por cable (CATV). Su estructura es relativamente sencilla.
- ST (Straight Tip): Utiliza un diseño de bayoneta con cierre giratorio y una férula de 2.5 mm. Fue muy utilizado en las primeras instalaciones de fibra óptica, especialmente en redes de área local (LAN) y entornos de red de campus. Su diseño de bayoneta puede aflojarse con el uso frecuente, lo que afecta la estabilidad de la conexión.
- FC (Ferrule Connector): Utiliza una estructura roscada que proporciona una excelente estabilidad, ideal para aplicaciones de alta precisión y alta resistencia a las vibraciones, como instrumentos de medición. Su fijación roscada reduce el impacto de vibraciones externas, garantizando una transmisión de señal óptica estable y fiable.
- MPO/MTP (Multi-fiber Push On/Mechanical Transfer Connector): Diseñados para conexiones multifibra, alojan típicamente 12 o 24 fibras en una férula rectangular. Son cruciales en sistemas de cableado de alta densidad, especialmente en centros de datos.
- E2000: Incorpora un obturador protector que cubre automáticamente la férula al desconectarse, previniendo la contaminación por polvo y la exposición accidental al láser. Su estructura compacta se adapta a paneles de conexión de alta densidad.
- MU: Una versión miniaturizada del conector SC, con una férula de 1.25 mm similar a la del LC.
- MTRJ (Mechanical Transfer Registered Jack): Se inspira en el diseño RJ-45, con un solo conector que aloja dos fibras.
La elección del conector adecuado depende del escenario de aplicación, limitaciones de espacio, presupuesto, requisitos de rendimiento y compatibilidad con la infraestructura existente.
Consideraciones Prácticas en el Despliegue de Fibra Óptica
La implementación exitosa de redes de fibra óptica, ya sean FTTH, FTTO (Fiber to the Office) o para redes troncales, implica una serie de consideraciones prácticas:
Gestión de Cables y Conductos
La gestión de cables de fibra óptica requiere atención especial para garantizar su integridad y rendimiento a largo plazo. Esto incluye:
- Tipos de Cable: Se utilizan diversos tipos de cableado, incluyendo cables para interiores con clasificación de resistencia al fuego según el artículo 770 de NEC, y cables para exteriores que ofrecen mayor protección contra la humedad y los daños físicos.
- Conductos: La instalación en conductos es común, pero se deben considerar las limitaciones de llenado y las normas de seguridad contra incendios.
- Tensión y Protección: Los cables de fibra óptica deben instalarse con cuidado para evitar tensión excesiva, que puede dañar las fibras. Se utilizan bucles de tracción unidos a los miembros de resistencia del cable para aliviar la tensión.
- Limpieza: El polvo y la suciedad son enemigos de la fibra óptica. La limpieza regular de conectores y adaptadores es fundamental para evitar problemas de rendimiento.
Terminación de Fibra Óptica
La terminación de cables de fibra óptica, es decir, la instalación de conectores en los extremos de los cables, es un proceso crítico. Existen varios métodos:
- Adhesivo/Pulido: Tradicionalmente, este método implica el uso de adhesivos epoxi para fijar la fibra en la férula del conector, seguido de un proceso de pulido para obtener un acabado liso. Requiere precisión y tiempo de curado.
- Conectores de Terminación Rápida (Quick Connect): Estos conectores pre-pulidos permiten empalmar mecánicamente la fibra terminada en el campo, agilizando el proceso de instalación.
- Empalme Mecánico: Utiliza un dispositivo para alinear y sujetar las fibras, proporcionando una conexión temporal o permanente.
- Empalme por Fusión: Utiliza calor para fusionar las dos fibras, creando una conexión de baja pérdida y alta fiabilidad.
La elección del método de terminación dependerá de factores como el costo, la velocidad de instalación, los requisitos de rendimiento y la disponibilidad de herramientas especializadas.
Pruebas de Fibra Óptica
Las pruebas son esenciales para verificar la integridad y el rendimiento de los enlaces de fibra óptica. Las pruebas comunes incluyen:
- Prueba de Potencia Óptica: Mide la potencia óptica que llega a un receptor para determinar la pérdida del enlace. Se utilizan medidores de potencia óptica y fuentes de luz.
- OTDR (Reflectómetro Óptico en el Dominio del Tiempo): Una herramienta versátil que inyecta pulsos de luz en la fibra y analiza la luz retrodispersada y reflejada. Permite medir la longitud del cable, la pérdida de conectores y empalmes, y localizar fallos.
- Inspección de Conectores: La inspección visual de la cara del conector mediante microscopios es crucial para detectar suciedad, arañazos u otros defectos que puedan afectar el rendimiento.
La correcta ejecución de las pruebas y la documentación de los resultados son fundamentales para garantizar la calidad de la instalación.
Diagrama de Enlace de Fibra Óptica: Un Ejemplo Práctico
Un diagrama de enlace de fibra óptica detalla la topología de la red, los componentes y las distancias. Tomando como referencia un ejemplo hipotético:
La red comienza en la OLT (Optical Line Terminal) con una conexión a través de un cable de 144 hilos, cubriendo una distancia inicial de 1 km hasta el primer Splice Enclosure (SC1). Desde SC1, un tramo de 750 m de cable de 144 hilos llega al SC2. Posteriormente, a 500 m de distancia, se alcanza el FDT (Fiber Distribution Terminal).
Desde el FDT, se desprenden tres cables de 48 hilos (A, B, C). El Cable A, por ejemplo, alimenta seis FAT (Fiber Access Terminal) designados de P1 a P6. Cada FAT, como P1, se conecta utilizando hilos de fibra óptica específicos (por ejemplo, los hilos 1 y 2), donde el primero puede ser el puerto de interconexión principal y el segundo un hilo de respaldo. Los siguientes FAT se definen de manera similar.
Es crucial imprimir y entregar estos diagramas a los instaladores para proporcionar un soporte general del esquema de la red.
El Futuro de la Conectividad por Fibra Óptica
La fibra óptica continúa evolucionando, impulsando la próxima generación de redes con velocidades cada vez mayores y aplicaciones innovadoras. Desde la expansión de las redes 5G hasta el desarrollo de centros de datos de alta densidad y la integración en redes industriales, la fibra óptica sigue siendo la tecnología fundamental para la conectividad global. La miniaturización de componentes, la mejora en la densidad de conexiones y la creciente demanda de rendimiento y fiabilidad son las tendencias que marcan el camino hacia un futuro hiperconectado.
