La hidráulica, ciencia que estudia el comportamiento de los fluidos en movimiento, se apoya en una serie de conceptos clave para desentrañar los fenómenos que rigen su dinámica. Entre estos, la velocidad hidráulica emerge como una variable fundamental, intrínsecamente ligada a otros parámetros cruciales como la presión, el caudal y las características del canal o tubería por donde fluye el fluido. Comprender la velocidad hidráulica no es solo un ejercicio académico, sino una necesidad imperante para el diseño y la operación eficiente de innumerables sistemas, desde redes de suministro de agua hasta complejos procesos industriales.
Conceptos Clave para Comprender los Pormenores de la Hidráulica

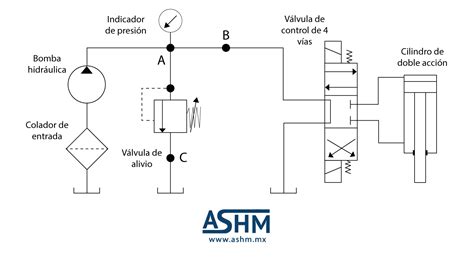

Para adentrarnos en el estudio de la velocidad hidráulica, es esencial familiarizarse con los pilares sobre los que se asienta la mecánica de fluidos. Los fluidos, ya sean líquidos o gases, son el objeto central de estudio. La presión, definida como la fuerza aplicada por unidad de área, es un concepto omnipresente y medible en pascales (Pa), bares o libras por pulgada cuadrada (psi). Las leyes fundamentales, como la de Pascal, que postula la transmisión uniforme de la presión en un fluido confinado, sientan las bases de nuestro entendimiento. La interacción entre fuerza y área es crucial: una pequeña fuerza en un área reducida puede amplificarse significativamente en un área mayor. Los circuitos hidráulicos, intrincados ensamblajes de bombas, válvulas, cilindros y conductos, son el lienzo donde estos principios cobran vida. Las válvulas, componentes de control por excelencia, dictan la dirección y el volumen del flujo, mientras que la distribución vertical de velocidades dentro de un canal revela la compleja estructura del movimiento del fluido.
La Velocidad Hidráulica: Definición y Características
La velocidad hidráulica, a menudo representada como $V_h$, es un concepto que describe la velocidad característica de un fluido en movimiento dentro de un conducto o canal. No siempre se trata de una velocidad uniforme en toda la sección transversal del flujo. En muchos casos, la distribución de velocidades es heterogénea. Por ejemplo, en un canal abierto, la velocidad tiende a ser mínima en el fondo, influenciada por la fricción con el contorno, y generalmente alcanza su valor máximo en la superficie libre. Esta variación vertical de la velocidad es un fenómeno común y se puede visualizar mediante "isotacas", líneas que conectan puntos de igual velocidad.
El estudio de la velocidad hidráulica a menudo se simplifica considerando casos ideales. Un flujo paralelo es aquel donde las líneas de corriente son paralelas entre sí. Los canales prismáticos aproximadamente rectos son un modelo simplificado para el análisis. En estos escenarios, se pueden distinguir flujos bidimensionales (donde las variaciones ocurren en dos dimensiones) y tridimensionales (donde las variaciones ocurren en las tres dimensiones). La velocidad particular ($V_h$) se convierte en un parámetro representativo, a menudo relacionado con la velocidad media del flujo.
El comportamiento del fluido puede variar significativamente. En ocasiones, la velocidad debe ser nula en determinados puntos, como en las paredes de un conducto debido a la adherencia del fluido. La superficie libre de un canal abierto es otro elemento clave, ya que las condiciones en esta interfaz aire-agua difieren de las del interior del flujo. El concepto de flujo uniforme implica que la velocidad es constante a través de la sección del canal.
Ecuaciones Fundamentales y Coeficientes Relevantes
La Ecuación de la Cantidad de Movimiento, también conocida como la ecuación de la Acción Dinámica, es una herramienta poderosa para analizar el comportamiento de fluidos con velocidades muy altas. Establece que la resultante de las fuerzas actuantes en una dirección específica es igual a la variación de la cantidad de movimiento en esa misma dirección.
En el análisis de flujo en canales, a menudo se emplean coeficientes para ajustar las fórmulas a la realidad física. El coeficiente de Coriolis, en honor a G. Coriolis, y el coeficiente de Boussinesq, en honor a J. Boussinesq, son ejemplos notables. Estos coeficientes, ambos mayores que la unidad, buscan corregir las asunciones de uniformidad en la distribución de velocidad y energía, especialmente en canales abiertos. Si bien en muchos cálculos simplificados estos coeficientes se suponen iguales a la unidad, su consideración es vital en análisis más rigurosos.

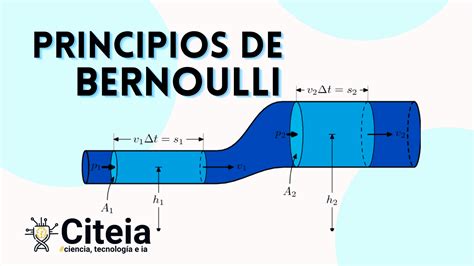

La Ecuación de Bernoulli es fundamental para relacionar la presión, la velocidad y la altura de un fluido en movimiento. Para un fluido incompresible que fluye a través de una tubería, se expresa como:
$P1 + \frac{1}{2}\rho v1^2 + \rho gh1 = P2 + \frac{1}{2}\rho v2^2 + \rho gh2$
Donde:
- $P1$ y $P2$ son las presiones en dos puntos del sistema.
- $\rho$ es la densidad del fluido.
- $v1$ y $v2$ son las velocidades del fluido en los dos puntos.
- $g$ es la aceleración debida a la gravedad.
- $h1$ y $h2$ son las alturas del fluido en los dos puntos.
Esta ecuación describe la conservación de la energía en un sistema de fluidos. A partir de ella, el caudal ($Q$) se puede calcular como $Q = A \cdot v$, donde $A$ es el área de la sección transversal y $v$ es la velocidad del fluido.
La Relación Intrínseca entre Presión, Caudal y Diámetro de Tubería
La interconexión entre el diámetro de una tubería, la presión del fluido y el caudal es un tema central en la ingeniería hidráulica. El principio de Bernoulli y la ecuación de continuidad son las claves para desentrañar esta relación.
La ecuación de continuidad establece que el caudal de un fluido a través de una tubería es constante. Esto significa que el caudal másico o volumétrico debe ser el mismo en cualquier punto a lo largo de la tubería. En consecuencia, si el diámetro de la tubería disminuye, el fluido debe acelerar para mantener el mismo caudal. Según el principio de Bernoulli, este aumento de velocidad conlleva una disminución de la presión. Por el contrario, un aumento en el diámetro de la tubería permite que el fluido fluya a menor velocidad, lo que generalmente resulta en un aumento de la presión.
En la práctica, los ingenieros deben equilibrar estos factores. Aumentar el diámetro de las tuberías puede reducir la caída de presión y mejorar el caudal, pero también incrementa los costos de material e instalación.
La relación entre caudal y presión es, en general, directa: un aumento en la presión tiende a incrementar el caudal, siempre que otras variables como el diámetro y la viscosidad del fluido se mantengan constantes. Sin embargo, esta relación no es lineal y puede verse afectada por fenómenos como la turbulencia. La caída de presión a lo largo de una tubería o sistema de fluidos es una consecuencia de la fricción y la resistencia al flujo. La ecuación de Darcy-Weisbach describe esta relación:
$\Delta P = f \left(\frac{L}{D}\right) \left(\frac{\rho V^2}{2}\right)$
Donde:
- $\Delta P$ es la caída de presión.
- $f$ es el factor de fricción.
- $L$ es la longitud de la tubería.
- $D$ es el diámetro de la tubería.
- $\rho$ es la densidad del fluido.
- $V$ es la velocidad de flujo.
Esta ecuación subraya que la caída de presión es proporcional al cuadrado de la velocidad del flujo. Por lo tanto, un mayor caudal resulta en una mayor caída de presión.
Fenómenos Locales y Transiciones de Flujo
El comportamiento de los fluidos no siempre es predecible y uniforme. Ciertos fenómenos locales pueden alterar drásticamente las condiciones de flujo. La caída hidráulica es un ejemplo de ello. Se manifiesta como una elevación o descenso abrupto de la superficie del agua en una sección transversal, a menudo asociado con cambios súbitos en la geometría del canal o con la presencia de obstáculos. Una caída libre es un caso especial de caída hidráulica, donde el agua desciende libremente sin contacto con una superficie.
Por otro lado, la resurgencia es una subida abrupta de la superficie del agua, el fenómeno opuesto a la caída hidráulica. Estos eventos son cruciales en el diseño de estructuras hidráulicas para evitar daños o ineficiencias.
La transición entre estados de flujo subcrítico a supercrítico y viceversa también representa cambios significativos en la dinámica del fluido. Un flujo subcrítico es aquel donde la velocidad es menor que la velocidad de propagación de ondas de pequeña amplitud, mientras que un flujo supercrítico es aquel donde la velocidad es mayor. Estas transiciones pueden ocurrir de forma abrupta y son de gran importancia en el diseño de canales y estructuras hidráulicas, como vertederos y aliviaderos.
Energía del Flujo en Canales Abiertos
La energía del flujo en canales abiertos es un concepto vital para el análisis hidráulico. Para canales con pendientes bajas ($\theta \approx 0$), la línea de energía y la línea de la superficie libre suelen ser paralelas. Sin embargo, en canales con pendientes altas, la línea de energía, que representa la suma de la energía de presión, cinética y potencial, tiene un gradiente de energía ($Sf$) que difiere de la pendiente del fondo del canal ($So = \sin \theta$).

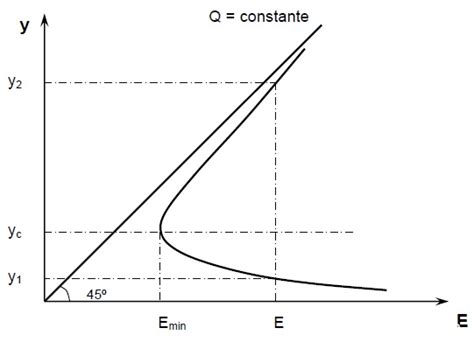

La energía específica de un flujo en un canal abierto se define como la suma de la profundidad del agua y la carga de velocidad:
$E = y + \frac{v^2}{2g}$
Donde $E$ es la energía específica, $y$ es la profundidad del agua y $v$ es la velocidad media. Esta energía es crucial para calcular el caudal y predecir el comportamiento del flujo.
Aplicaciones Prácticas y Herramientas de Cálculo
La comprensión de la velocidad hidráulica y su relación con la presión y el caudal tiene aplicaciones directas en una vasta gama de industrias. En la industria del petróleo y el gas, los transmisores de presión diferencial se utilizan para medir la caída de presión en medidores de flujo, permitiendo determinar el caudal. Los sistemas HVAC emplean transmisores de presión diferencial para monitorizar el flujo de aire a través de filtros y serpentines. En la industria alimentaria y de bebidas, los caudalímetros electromagnéticos son esenciales para medir el flujo de líquidos. La industria farmacéutica utiliza caudalímetros ultrasónicos para procesos de producción no invasivos. Las plantas de tratamiento de agua dependen de transmisores de presión y caudalímetros ultrasónicos para supervisar y controlar el suministro de agua. La fabricación de productos químicos se beneficia de caudalímetros Coriolis, capaces de medir fluidos corrosivos y abrasivos. En la generación de energía, los transmisores de presión diferencial son cruciales para monitorizar el rendimiento de las turbinas.
Para facilitar los cálculos, existen diversas calculadoras de caudal y presión en línea. Herramientas como la calculadora de caudal de Engineering Toolbox, la de Cole-Parmer o la calculadora Darcy-Weisbach permiten estimar estos parámetros basándose en el diámetro de la tubería, la densidad y viscosidad del fluido, y la caída de presión. Sin embargo, es fundamental recordar que estas calculadoras proporcionan estimaciones y que factores como la rugosidad de las tuberías, la temperatura y la turbulencia pueden afectar la precisión en aplicaciones prácticas.
En el diseño de sistemas de tuberías, como las redes residenciales de agua fría o caliente, se emplean fórmulas y coeficientes específicos. El factor C de Hazen-Williams, por ejemplo, se utiliza para estimar las pérdidas de carga debidas a la fricción. Tablas de pérdidas de altura manométrica, como las disponibles en manuales de instalación de sistemas de tuberías de CPVC, ayudan a determinar los materiales y tamaños de tubería adecuados para garantizar velocidades de flujo óptimas y evitar reducciones indeseadas en la presión de servicio.

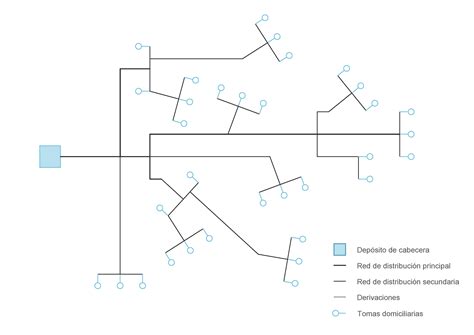

Redes de Distribución: Malla vs. Árbol
Las redes de distribución de fluidos adoptan diversas topologías, cada una con sus ventajas y desventajas. Las redes de tipo malla, caracterizadas por su estructura interconectada, ofrecen la ventaja de permitir trayectorias alternativas en caso de fallo en una sección. Sin embargo, su complejidad inherente puede dificultar los cálculos.
Por otro lado, las redes de tipo árbol, compuestas por ramas y sub-ramas, son más sencillas de diseñar y calcular. No obstante, presentan el inconveniente de poder acumular sedimentación y crecimientos bacterianos en sus extremos muertos.
La elección de la topología de red adecuada es crucial para garantizar la eficiencia, fiabilidad y seguridad del suministro de fluidos.
Conclusión: La Importancia de la Comprensión Profunda
La velocidad hidráulica, lejos de ser un concepto aislado, es un eje central en la mecánica de fluidos. Su intrincada relación con la presión, el caudal, el diámetro de las tuberías y las características del sistema exige un análisis detallado y riguroso. Desde el diseño de infraestructuras críticas hasta la optimización de procesos industriales, la comprensión profunda de estos principios es fundamental para ingenieros y técnicos. Las herramientas de cálculo y los modelos teóricos proporcionan el marco necesario, pero la aplicación práctica y la consideración de las complejidades del mundo real son igualmente importantes para garantizar el éxito en el manejo de fluidos.
