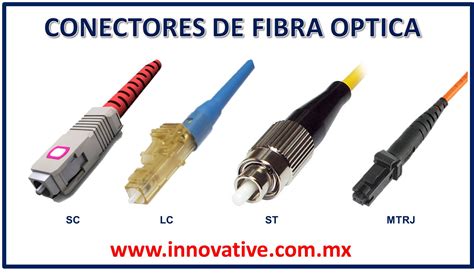

La elección del conector de fibra óptica adecuado es fundamental para garantizar la integridad y el rendimiento de las redes de comunicación, especialmente en entornos donde la fiabilidad es primordial. En el ámbito militar y en aplicaciones industriales de alta exigencia, los conectores de fibra óptica deben superar desafíos que van desde vibraciones extremas y la exposición a la humedad hasta la necesidad de un acoplamiento rápido y seguro en condiciones adversas. Las siglas SC, LC, FC y ST representan los tipos de conectores ópticos más comunes en aplicaciones de redes de datos y FTTH, pero cuando hablamos de entornos críticos, entran en juego soluciones especializadas como el conector CTOS, el conector J599, y los conectores de haz expandido como XBH y HMA, diseñados para cumplir con los más altos estándares de resistencia y rendimiento.
La Evolución de los Conectores de Fibra Óptica: De lo Estándar a lo Táctico
La historia de los conectores de fibra óptica está marcada por la búsqueda constante de mejorar la calidad de la señal y la durabilidad. El conector FC, desarrollado por Nippon Telephone and Telegraph, fue uno de los primeros en incorporar una férula cerámica y un mecanismo de fijación roscado, ofreciendo una resistencia superior a las vibraciones, lo que lo hacía ideal para aplicaciones sometidas a movimiento. Este conector, diseñado originalmente para fibras monomodo, sentó las bases para futuros desarrollos en términos de robustez.
Posteriormente, surgieron diferentes acabados de férula para optimizar la calidad de la conexión. El concepto de "Contacto Físico" (PC) se refiere a una férula biselada y rematada en una superficie plana, minimizando los espacios vacíos entre los conectores y logrando pérdidas de retorno de entre -30 dB y -40 dB. La evolución de este diseño dio lugar al "Ultra Contacto Físico" (UPC), que con una curva más pronunciada en el bisel, reduce las pérdidas de retorno a un rango de -40 a -55 dB. Sin embargo, para aplicaciones que exigen la máxima calidad de enlace óptico, el "Contacto Físico en Ángulo" (APC) se erige como la solución preferida. Con una férula terminada en una superficie inclinada 8 grados, los conectores APC logran reducir las pérdidas de retorno hasta los -60 dB, lo que es crucial para aumentar el número de usuarios en redes de fibra monomodo y para sistemas de alta densidad de datos.
En paralelo, otros conectores como el SC y el LC ganaron popularidad en redes de datos y FTTH debido a sus características físicas. El SC, con un ajuste rápido a presión tipo "push and pull" similar a un RJ45, y su diseño compacto, permite una alta densidad de conectores por instrumento. El LC, por su parte, es también compacto y se utiliza tanto en fibras monomodo como multimodo, ofreciendo una solución versátil para diversas aplicaciones.
Conectores Militares: Diseñados para la Adversidad
En el despliegue de infraestructuras críticas, ya sea en operaciones de defensa, comunicaciones navales o instalaciones industriales offshore, la conectividad no puede permitirse un solo punto de fallo. Los conectores militares y navales representan el pináculo de la fiabilidad técnica, diseñados para operar donde los conectores estándar fallarían en cuestión de minutos. Las vibraciones extremas, la humedad constante, el salitre y los ciclos térmicos agresivos degradan los contactos eléctricos y ópticos de los conectores convencionales.
Uno de los estándares más reconocidos en el ámbito militar y aeroespacial es el MIL-DTL-38999. La importancia del conector J599 radica en su capacidad para adaptar la robustez de la carcasa 38999 a la transmisión de datos por fibra óptica. Es la solución preferida para sistemas de misión crítica donde se requiere un ancho de banda masivo sin sacrificar la protección mecánica. Estos conectores están diseñados para resistir condiciones ambientales extremas, asegurando la continuidad de la comunicación en escenarios de alta tensión.
CTOS: El Conector Táctico de Fibra Óptica para Entornos Difíciles
El CTOS (Expanded Beam Optical Connector) es un conector de fibra óptica de haz expandido que se considera fibra óptica para entornos difíciles. Diseñado específicamente para aplicaciones militares por Amphenol SOCAPEX, el conector CTOS cuenta con tecnología de haz expandido para la transmisión sin contacto y está cualificado según las normas OTAN/STANAG4290. Su diseño hermafrodita lo convierte en una solución monomodo y multimodo que admite hasta cuatro canales.
Como utilizar el protector de conectores de fibra optica enrolladores broadcast TV y Militar
Una de las características más destacadas del CTOS es su capacidad para ser manipulado con guantes y acoplarse a ciegas en condiciones extremas, lo que lo hace ideal para comunicaciones en el campo de batalla, vehículos en tierra y aplicaciones de aviónica militar. El conector también está equipado con ventanas protectoras para facilitar su limpieza con un simple pañuelo de papel, garantizando su funcionamiento eficaz en entornos difíciles. La tecnología de haz expandido utiliza lentes para expandir y reenfocar la luz entre las fibras, permitiendo una transmisión sin contacto menos sensible a la contaminación. Con 680 veces la sección de la fibra (para MM) y 5200 veces el área transversal de la superficie óptica de la fibra, el conector CTOS proporciona una resistencia y fiabilidad superiores, incluso en condiciones difíciles. La pérdida de inserción típica del conector CTOS es de aproximadamente 2 dB cuando se utiliza fibra multimodo de 50/125 µm. El rango de temperatura de funcionamiento del conector CTOS es de -40 °C a +85 °C, y está fabricado con un cuerpo de acero inoxidable y una carcasa de caucho para una mayor durabilidad. El CTOS admite fibras multimodo (50/125 µm y 62,5/125 µm) con longitudes de onda operativas de 850 nm y 1300 nm, y fibras monomodo (125 µm) con longitudes de onda operativas de 1310 nm y 1550 nm. Es importante destacar que el CTOS se diseña y fabrica en Europa, y está libre de ITAR, lo que simplifica los despliegues globales al tiempo que mantiene la calidad de grado militar.
Conectores de Haz Expandido (XBH y HMA): Facilidad de Uso y Resistencia
En el campo de batalla o en instalaciones móviles de broadcast, la limpieza de los conectores de fibra óptica es uno de los mayores enemigos de la eficiencia. Aquí es donde los conectores de haz expandido como el XBH y el HMA marcan la diferencia. El diseño hermafrodita permite encadenar carretes de cable sin preocuparse por el género del conector (macho/hembra), simplificando logísticamente los despliegues tácticos. Un conector HMA puede enjuagarse simplemente con agua y secarse con un paño libre de pelusas. Estos conectores ofrecen una fiabilidad sin precedentes, combinando la revolucionaria tecnología de haz expandido con una durabilidad excepcional. Están disponibles en versiones multimodo y monomodo, ofreciendo una versatilidad excepcional.
Serie ODC Connector: Conectividad Multicanal para Exigencias Modernas
La necesidad de transmitir múltiples señales de vídeo 4K, telemetría y datos de control simultáneamente ha impulsado el desarrollo de conectores tácticos multicanal. Los conectores de la serie ODC Connector son un ejemplo excelente de esta tendencia. Estos conectores, con certificación IP67 o IP68, no solo impiden la entrada de agua, sino que resisten la presión hidrostática, el ingreso de polvo fino sahariano y la inmersión prolongada en condiciones de barro o lodo.
Aplicaciones y Consideraciones Clave
La robustez y fiabilidad de los conectores militares los hacen indispensables en una amplia gama de aplicaciones:
- Operaciones de Defensa: Comunicaciones en el campo de batalla, sistemas de mando y control, vehículos blindados, aviónica militar.
- Comunicaciones Navales: Puentes de mando, sistemas de sonar y comunicaciones por satélite en buques.
- Instalaciones Industriales Offshore: Plataformas petrolíferas, parques eólicos marinos, donde la resistencia a la corrosión y a las condiciones extremas es vital.
- Broadcast Móvil y Eventos: Unidades móviles de televisión y conciertos en exteriores, donde se requiere un despliegue rápido y una conexión fiable en entornos variables.
- Sistemas de Vigilancia y Seguridad: Sistemas de vigilancia perimetral, radares móviles, centros de datos tácticos.
La fibra óptica es obligatoria cuando se requiere inmunidad total a interferencias electromagnéticas (EMI) y grandes distancias de transmisión, características esenciales en muchos de estos escenarios. Elegir el conector multipin militar adecuado requiere un análisis profundo de las necesidades operativas. Significa que no hay una distinción entre conector macho y hembra en la cara de acoplamiento, lo que simplifica la instalación.
Los accesorios disponibles para el conector CTOS, por ejemplo, incluyen tapones de derivación para pruebas, tapones protectores y varias carcasas traseras para diferentes terminaciones de cables, lo que aumenta su versatilidad. La inversión en conectores militares y navales de alta calidad no es un gasto, sino un seguro de vida para sus sistemas, garantizando la continuidad operativa y la seguridad de la información en los entornos más desafiantes. PROMAX, como fabricante líder en sistemas de test y medida y equipos para emisión y distribución de señales de televisión, ofrece instrumentos de medida para redes de fibra óptica e inalámbricas, y analizadores para FTTH y GPON, lo que subraya la importancia de la infraestructura de conectividad en las redes modernas.
