En el vasto mundo de la tecnología de redes, la elección del cableado adecuado es fundamental para garantizar una comunicación de datos eficiente y fiable. Entre la multitud de opciones disponibles, los cables UTP (Unshielded Twisted Pair) y FTP (Foiled Twisted Pair) se presentan como dos de los contendientes más comunes. A menudo, los usuarios se encuentran mirando fijamente a estos cables, preguntándose qué significan realmente las siglas y cuáles son sus diferencias clave. Esta guía está diseñada para desmitificar estos términos, explicando qué representa cada tipo de cable, sus características distintivas, los entornos para los que son más adecuados y cómo tomar la decisión correcta.
Comprendiendo los Cables de Par Trenzado: La Base de las Redes Modernas
Antes de sumergirnos en las especificidades de UTP y FTP, es crucial entender la naturaleza fundamental de los cables de par trenzado. Estos cables, que se han convertido en un estándar en las redes de datos, están compuestos por dos alambres de cobre o de aluminio, aislados con un grosor aproximado de 1 mm. La característica definitoria de estos cables es que los alambres se trenzan en pares. Este trenzado no es meramente estético; tiene un propósito técnico vital: reducir la interferencia eléctrica de pares similares cercanos y de otras fuentes externas. Esta técnica de trenzado es la base sobre la cual se construyen las categorías de cableado de red, cada una definiendo la capacidad de transmisión y la velocidad soportada.
Los cables de par trenzado, en general, se componen de cuatro pares de hilos de cobre. La norma ANSI/TIA-568-C.2 establece que el diámetro exterior de un cable de categoría debe ser inferior a 0.354 pulgadas, independientemente de si el cable está blindado o sin blindaje.
UTP (Unshielded Twisted Pair): El Estándar Económico y Versátil
El UTP, o Par Trenzado No Apantallado, es, sin lugar a dudas, el tipo de cable de red más utilizado en la actualidad. Su popularidad se debe a una combinación de factores favorables, entre los que destacan su bajo costo de fabricación y su relativa facilidad de instalación. Como su nombre indica, este tipo de cable no presenta ningún tipo de apantallamiento metálico adicional más allá de su cubierta exterior de PVC. La única protección que presenta este tipo de cable es su cubierta.

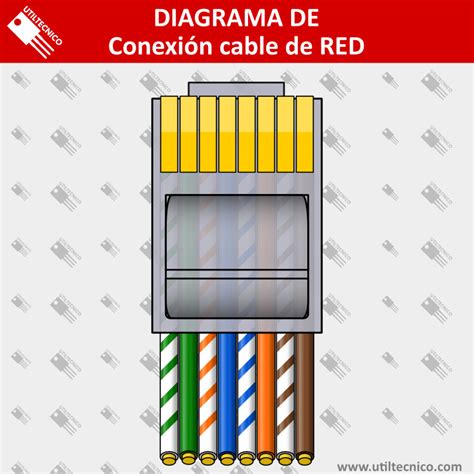

Los pares de hilos dentro del cable UTP están trenzados entre sí, y cada par tiene un número diferente de giros por pulgada. Esta configuración ayuda a disminuir y prevenir las interferencias electromagnéticas (EMI) y la diafonía, que es la interferencia entre pares adyacentes. El conector más empleado en este tipo de cable es el RJ45, una versión ligeramente más grande que el conector RJ11 utilizado en los teléfonos.
Ventajas del UTP:
- Costo: Es el tipo de cable más común y económico, lo que lo convierte en una opción atractiva para presupuestos ajustados.
- Flexibilidad: El cable UTP es más flexible que sus contrapartes blindadas, lo que facilita su instalación, especialmente en espacios reducidos o con muchas curvas.
- Facilidad de instalación y mantenimiento: Su simplicidad lo hace más fácil de manipular y terminar.
Desventajas del UTP:
- Susceptibilidad a interferencias: La falta de blindaje adicional hace que los cables UTP sean más susceptibles a las interferencias electromagnéticas y de radiofrecuencia (RFI) provenientes de fuentes cercanas como cables de alimentación, motores, dispositivos electrónicos y otros equipos. Esto puede degradar el rendimiento de la señal.
- Mayor diafonía: Sin una barrera física que separe los pares, el acoplamiento de señales y la diafonía ocurren con mayor facilidad, lo que puede corromper los datos.
- Distancia limitada: Las señales de mayor frecuencia se atenúan más rápidamente en tramos de cable UTP más largos en comparación con las opciones blindadas. La longitud máxima estándar para un cable UTP Cat5e o Cat6 es de 100 metros. Superar esta distancia puede generar pérdida de señal y menor velocidad.
- No apto para exteriores o ambientes húmedos: La falta de blindaje deja a los cables UTP vulnerables a la humedad, daños por agua y fugas de señal en exteriores, por lo que su uso se limita principalmente a entornos interiores.
Aplicaciones comunes de los cables UTP:
Los cables UTP se utilizan en una amplia variedad de aplicaciones de red, incluyendo:
- Redes Ethernet: Son la opción más popular para redes LAN Ethernet. Las categorías UTP 5e y 6 admiten velocidades de hasta 1 Gbps. Elegir el cable UTP adecuado es una decisión clave para garantizar la estabilidad y velocidad de tu conexión a Internet. Cada categoría define la capacidad de transmisión y la velocidad soportada.
- Redes telefónicas: También son comunes en instalaciones telefónicas y comunicaciones de voz, aunque su susceptibilidad a las interferencias electromagnéticas (EMI) puede causar ruido.
- Sistemas de cámaras de seguridad: La conexión de cámaras de seguridad analógicas a los sistemas de grabación DVR a menudo utiliza cableado UTP.
- Iluminación de bajo voltaje: Algunos sistemas de iluminación paisajística exterior de bajo voltaje controlan los accesorios a través de cables UTP.
En esencia, donde el ahorro en costos supera la flexibilidad de un cableado de mayor calidad, es probable encontrar cable UTP. Sin embargo, con el tiempo, el aumento de la velocidad de la red o las interferencias harán necesario actualizar a un cableado mejor blindado. Un cable UTP dañado suele presentar pérdida de velocidad, desconexiones frecuentes o imposibilidad de establecer conexión. También pueden observarse cortes, dobleces pronunciados o conectores RJ45 deteriorados. Invertir en cables UTP de calidad es fundamental para garantizar una conexión a Internet estable, segura y duradera. Cuando se trata de garantizar una conexión a Internet estable y segura, elegir cables UTP de SAT PCS significa apostar por calidad, respaldo y confianza. Comprender qué es un cable UTP y cómo elegir el adecuado es esencial para garantizar una conexión a Internet estable, rápida y segura.
FTP (Foiled Twisted Pair): Un Paso Adelante en Protección
El FTP, o Par Trenzado con Pantalla Global (también conocido como Par Trenzado Laminado), representa un avance en la protección contra interferencias en comparación con el UTP. Este tipo de cable, al igual que el UTP, presenta pares no apantallados individualmente, pero incorpora una pantalla global que lo dota de mayor resistencia a las interferencias electromagnéticas. Esta pantalla suele ser una lámina de aluminio que envuelve todo el conjunto de pares de cables trenzados, ayudando a bloquear las interferencias de fuentes EMI externas y mejorando el rendimiento de la señal.
El FTP logra un equilibrio perfecto entre coste, facilidad de terminación y resistencia al ruido. Su impedancia típica es de 120 Ohm y sus propiedades de transmisión son más parecidas a las del UTP. Además, puede utilizar los mismos conectores RJ45. La diferencia clave con respecto a los cables UTP es que el FTP proporciona un protector de lámina de cobertura total para bloquear interferencias externas, evitando la entrada/egreso de señales en entornos de radiofrecuencia ruidosos y permitiendo transmitir señales Ethernet, PoE y analógicas a pesar de los campos EMI disruptivos. También ayuda a mantener un alto ancho de banda y velocidad en distancias más largas.
Ventajas del FTP:
- Mejor protección contra EMI/RFI externas: La pantalla global de lámina ofrece una protección superior contra interferencias electromagnéticas y de radiofrecuencia de fuentes externas en comparación con el UTP.
- Mayor fiabilidad en entornos ruidosos: Es adecuado para zonas con mayor probabilidad de interferencias electromagnéticas, como entornos industriales o lugares cercanos a grandes fuentes de energía.
- Buen equilibrio entre coste y rendimiento: Ofrece una mejora significativa en protección sin alcanzar los precios de opciones más complejas.
Desventajas del FTP:
- Menos flexible que el UTP: La pantalla adicional puede hacerlo un poco menos flexible, lo que podría dificultar su instalación en ciertos escenarios.
- Mayor coste que el UTP: Aunque no es tan caro como otras opciones blindadas, su precio es superior al del UTP.
- No protege contra la diafonía entre pares internos: A diferencia de otras categorías de cables blindados, el FTP no apantalla cada par individualmente, por lo que la diafonía entre pares internos sigue siendo una posibilidad, limitando el rendimiento de alta frecuencia en comparación con opciones con blindaje más robusto.
Aplicaciones comunes de los cables FTP:
Gracias a su robusto blindaje de lámina en un cable relativamente flexible, el FTP funciona bien para:
- Fábricas y almacenes: Protege los enlaces de red contra maquinaria pesada, motores y alta potencia.
- Energía inteligente y servicios públicos: Adecuado para redes de sensores cerca de equipos de distribución eléctrica propensos a interferencias.
- Depósitos de transporte: En lugares como garajes de autobuses o estaciones de trenes, donde los dispositivos electrónicos en los vehículos generan EMI.
- Instalaciones deportivas: Donde las pantallas gigantes de video y las luces del estadio producen transitorios de energía importantes.
Básicamente, en cualquier entorno con fuentes de ruido electromagnético de moderadas a importantes cerca, el FTP transporta señales a través de la confusión a un precio mejor que las opciones blindadas premium. Si necesita inmunidad robusta en una jungla eléctrica de grado industrial, ¡FTP lo tiene cubierto!

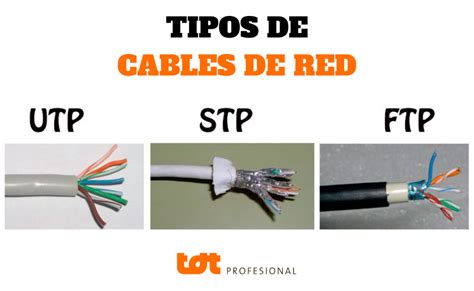

Cable de Red: Diferencias entre Cable UTP, FTP y STP

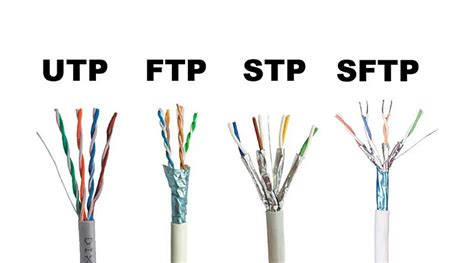

Otras Opciones de Blindaje: STP y S/FTP
Si bien el UTP y el FTP son los más comunes, existen otras categorías de cables de par trenzado con diferentes niveles de blindaje para aplicaciones más exigentes:
- STP (Shielded Twisted Pair): Este tipo de cable envuelve cada par interno de cables con blindaje metálico o lámina metálica. Esto minimiza considerablemente las fugas eléctricas y la diafonía entre pares. Algunos cables STP incluso agregan un blindaje de lámina exterior a lo largo de todo el conjunto. El STP proporciona un mayor nivel de protección ante perturbaciones externas que el UTP, pero es más costoso y requiere más tiempo de instalación. Para que la pantalla del STP sea más eficaz, requiere una configuración de interconexión con tierra.
- S/FTP (Screened/Foiled Twisted Pair): Considerado la opción de par trenzado más protegida, el S/FTP (también conocido como S/STP) envuelve cada par de cables individualmente en una lámina/blindaje metálico y, además, incorpora un blindaje adicional de lámina o trenzado de cobertura total alrededor del conjunto de cables. Este blindaje extremo ofrece la máxima protección en entornos de alta frecuencia o extremadamente ruidosos, siendo ideal para centros de datos, clústeres de supercomputación y redes gubernamentales o militares.
Consideraciones Adicionales al Elegir Cableado de Red
La elección entre UTP y FTP, o incluso opciones más avanzadas, depende en gran medida de las necesidades específicas de la red y del entorno en el que se instalará.
- Entorno: ¿Estará el cable expuesto a fuentes significativas de interferencia electromagnética? Si es así, un cable blindado como FTP o STP sería más apropiado.
- Velocidad y Ancho de Banda: Para redes que requieren velocidades de datos muy altas y un rendimiento óptimo, especialmente en distancias más largas, los cables blindados pueden ofrecer ventajas.
- Presupuesto: El UTP es la opción más económica, mientras que las opciones blindadas implican un mayor costo.
- Facilidad de Instalación: El UTP es generalmente más fácil de instalar debido a su flexibilidad. Los cables blindados pueden requerir un manejo más cuidadoso y una correcta terminación con conexión a tierra para ser efectivos.
En resumen, mientras que el cable UTP ofrece una solución económica y versátil para la mayoría de las aplicaciones domésticas y de oficina, el cable FTP proporciona una capa adicional de protección contra interferencias, haciéndolo más adecuado para entornos con un nivel moderado de ruido electromagnético. La correcta elección del cableado es una inversión en la estabilidad, velocidad y fiabilidad de su red de datos.
