La interconexión de dispositivos es fundamental en el mundo moderno, ya sea para expandir una red LAN, conectarse a Internet, o para la reubicación y reorganización de oficinas. En este contexto, la construcción de cables de red con conectores RJ45 se ha convertido en una habilidad valiosa, especialmente cuando se buscan soluciones personalizadas o se desea optimizar costos. Si bien las tiendas ofrecen cables de longitudes predefinidas, la opción de fabricar los propios cables puede ser una alternativa económica y práctica, eliminando la necesidad de pagar sumas excesivas por longitudes específicas. Este tutorial desglosa el proceso paso a paso, desde las herramientas y materiales necesarios hasta consejos para asegurar un resultado exitoso.
Herramientas y Materiales Esenciales
Para emprender la tarea de construir un cable de datos con conectores RJ45, es imprescindible contar con el equipo adecuado. La elección del tipo de cable de red, como Cat5, Cat6, Cat7 o Cat8, dependerá de los requisitos de velocidad y rendimiento de la red. Cada categoría ofrece diferentes capacidades de transmisión de datos.
Las herramientas básicas que se necesitan son:
- Alicates de corte: Para realizar cortes limpios en el cable.
- Pelacables o mini peladora de cable: Una herramienta específica para retirar la cubierta exterior del cable de red sin dañar los hilos internos. Algunas crimpadoras incorporan esta función.

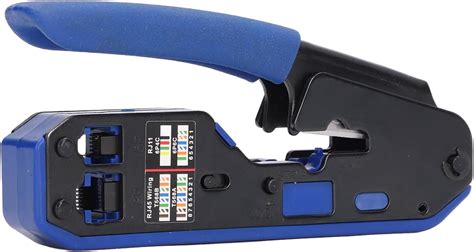

- Crimpadora RJ45: Esta es la herramienta principal que permite fijar de forma segura el conector RJ45 al extremo del cable. Existen modelos que también son aptos para conectores RJ11, utilizados en telefonía. Si no se va a realizar esta tarea con frecuencia, se puede considerar pedir prestada una a un conocido.
- Conectores RJ45: Estos son los "enchufes" que se fijan en cada extremo del cable. Es importante asegurarse de que sean compatibles con la categoría del cable utilizado (por ejemplo, conectores Cat6 para cable Cat6).
- Cubiertas protectoras RJ45 (opcional pero recomendado): Estos protectores, a menudo de plástico, se colocan en los conectores RJ45 para protegerlos de daños físicos y del desgaste al insertar o desenchufar el cable repetidamente. También ayudan a evitar que los cables se doblen bruscamente en el punto de conexión.
- Cable de red UTP (Unshielded Twisted Pair): El cable en sí, que contiene pares de hilos de cobre trenzados.
Comprendiendo el Trenzado y los Estándares de Cableado
Los cables UTP para conexiones Ethernet se caracterizan por tener sus hilos de cobre trenzados en pares. Este trenzado es crucial, ya que ayuda a reducir la interferencia electromagnética, permitiendo una transmisión de datos más fiable. Cada cable Ethernet consta de cuatro pares de hilos, sumando un total de ocho hilos individuales.

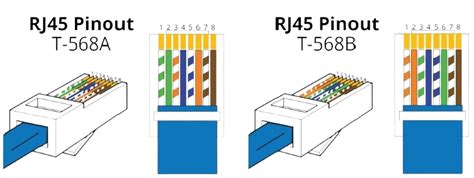

Para la correcta conexión de los cables a los conectores RJ45, es necesario seguir un estándar de codificación de colores. Los dos estándares más comunes son T568A y T568B.
T568B: Este es el estándar más utilizado en la mayoría de las instalaciones. El orden de los colores de los hilos, desde el pin 1 hasta el pin 8, es el siguiente:
- Naranja-blanco
- Naranja
- Verde-blanco
- Azul
- Azul-blanco
- Verde
- Marrón-blanco
- Marrón
T568A: Aunque menos común, también es un estándar válido. El orden de colores es:
- Verde-blanco
- Verde
- Naranja-blanco
- Azul
- Azul-blanco
- Naranja
- Marrón-blanco
- Marrón
La elección entre T568A y T568B dependerá del tipo de cable que se esté creando:
- Cable Directo (Straight-Through): Se utiliza para conectar dispositivos de diferente tipo, como un PC a un switch o un router a un PC. En este caso, ambos extremos del cable se cablean siguiendo el mismo estándar, ya sea T568A en ambos lados (T568A a T568A) o T568B en ambos lados (T568B a T568B). La recomendación general es usar T568B para ambas terminaciones.
- Cable Cruzado (Crossover): Se utilizaba para conectar dispositivos del mismo tipo, como un PC a otro PC o un switch a otro switch, aunque los equipos modernos suelen detectar y ajustar automáticamente el tipo de conexión, haciendo que los cables cruzados sean menos necesarios. Para un cable cruzado, un extremo se cablea con T568A y el otro con T568B.
Para este tutorial, nos centraremos en la construcción de un cable directo, que es el más común para la conexión de un PC a un router o switch.
Pasos Detallados para la Construcción del Cable de Red
La construcción de un cable de red RJ45 es un proceso que, aunque requiere precisión, es accesible para la mayoría de los usuarios con las herramientas adecuadas.
Paso 1: Preparación del Cable
Comienza seleccionando el cable de red de la categoría deseada. Mide la longitud necesaria para tu conexión. Una vez tengas la longitud, el primer paso consiste en pelar aproximadamente 3 cm de la cubierta de plástico exterior del cable en uno de sus extremos. Es crucial realizar esta operación con cuidado para no dañar los hilos internos. Se puede utilizar la cuchilla integrada en algunas crimpadoras, o unas tijeras normales, aplicando una presión controlada.
Paso 2: Desenrollar y Ordenar los Hilos
Una vez expuestos los hilos internos, notarás que vienen en pares trenzados. Debes "destrenzar" cada par y estirar los cuatro pares de hilos lo máximo posible. Es fundamental enderezar los hilos para que queden lo más rectos y planos posible, eliminando cualquier curva o ángulo. Puedes sujetar el cable con ambas manos y aplicar fuerza en direcciones opuestas, enderezando los hilos varias veces.
A continuación, organiza los ocho hilos según el código de color del estándar que hayas elegido. Para un cable directo utilizando el estándar T568B, el orden debe ser: naranja-blanco, naranja, verde-blanco, azul, azul-blanco, verde, marrón-blanco, marrón. Asegúrate de que los hilos estén perfectamente alineados en este orden.
Paso 3: Cortar los Hilos a la Longitud Adecuada
Una vez los hilos están ordenados y rectos, es necesario cortarlos a una longitud uniforme para que encajen correctamente en el conector RJ45. La longitud ideal de los hilos expuestos es de aproximadamente 1.5 cm (o 15 mm) desde el borde de la cubierta exterior. Si cortas demasiado largo, los hilos podrían no quedar bien fijados dentro del conector, lo que podría llevar a conexiones inestables o sueltas. Si cortas demasiado corto, los hilos podrían no alcanzar completamente la base del conector RJ45, impidiendo un contacto eléctrico adecuado. Utiliza los alicates de corte para realizar un corte limpio y recto en todos los hilos simultáneamente.

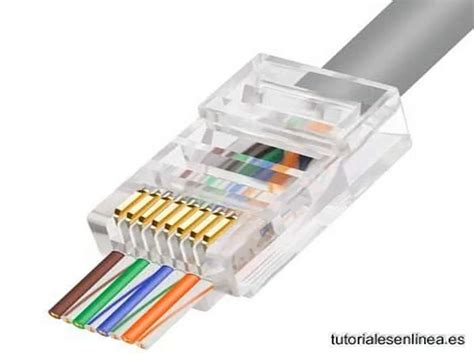

Paso 4: Insertar los Hilos en el Conector RJ45
Toma un conector RJ45. Es importante observar la orientación del conector: la pestaña de retención (el "clip" que asegura el cable) debe estar hacia abajo, y la parte frontal abierta del conector, donde se insertan los hilos, debe estar hacia arriba. Con cuidado, introduce los ocho hilos ordenados en el conector. Asegúrate de que cada hilo entre en su canal correspondiente y que lleguen hasta el fondo del conector. Mientras los insertas, verifica una vez más que el orden de los colores sea correcto. El pin 1 (naranja-blanco en T568B) debe quedar en el extremo izquierdo del conector, visto desde la parte frontal. Empuja los hilos hasta el fondo del conector y verifica que la cubierta exterior del cable también entre ligeramente dentro del conector para proporcionar un punto de anclaje adicional.
Paso 5: Crimpar el Conector
Una vez que los hilos estén correctamente insertados en el conector RJ45 y hayas verificado el orden de los colores, es el momento de crimpar. Introduce el conector RJ45 en el hueco correspondiente de la crimpadora. Aplica una presión firme y constante sobre las asas de la crimpadora hasta que escuches un "clic". Este proceso fuerza unos pequeños contactos metálicos dentro del conector a perforar el aislamiento de cada hilo, estableciendo la conexión eléctrica, y a su vez, asegura el conector al cable. Es importante no aplicar una fuerza excesiva, pero sí la suficiente para garantizar una conexión sólida.
Paso 6: Repetir el Proceso y Probar el Cable
Ahora que tienes un extremo del cable terminado, repite los pasos 1 a 5 para el otro extremo del cable. Asegúrate de utilizar el mismo estándar de codificación de colores (T568B para un cable directo).
✅ COMO crimpar RJ45 sin crimpadora ( EXPLICADO Y DETALLADO ) 2021
Una vez que ambos extremos del cable estén crimpados, es fundamental probar su rendimiento. Para ello, se utiliza un probador de cable de red. Conecta cada extremo del cable al probador. El probador enviará una señal a través de cada uno de los ocho hilos y mostrará el orden de las luces en cada extremo. Si el orden de las luces en ambos extremos del probador es idéntico y sigue la secuencia correcta (generalmente del 1 al 8), significa que el cable ha sido fabricado correctamente y está listo para su uso.
Si las luces no coinciden o algunas no se encienden, puede indicar varios problemas:
- Error en la secuencia de colores: Es posible que los hilos se hayan desordenado al introducirlos en el conector o que se haya seguido un orden incorrecto.
- Falta de conexión: Un hilo puede no haber alcanzado correctamente los contactos del conector RJ45, o los contactos no se han perforado adecuadamente el aislamiento del hilo. Esto puede ocurrir si no se aplicó suficiente fuerza al crimpar.
- Conexión defectuosa: En raras ocasiones, el propio conector o el cable pueden tener un defecto.
En caso de que el cable no funcione, la solución más común es cortar el conector defectuoso y repetir el proceso de crimpado. Con la práctica, este proceso se vuelve más rápido y eficiente.
Consideraciones Adicionales y Consejos
La capacidad de construir tus propios cables de red te ofrece una flexibilidad considerable. Puedes crear cables de longitudes exactas para evitar el exceso de cableado en tu espacio, lo que no solo mejora la estética sino que también puede optimizar el flujo de aire en un rack de red. Además, te permite tener cables de repuesto a mano para reemplazos rápidos o para expandir tu red según sea necesario.
Es importante recordar que, para aplicaciones de red de alta velocidad (como Gigabit Ethernet o superior), la calidad de los materiales y la precisión en la construcción son aún más críticas. Utilizar cables y conectores de alta calidad, y asegurarse de que el trenzado de los pares se mantenga lo más cerca posible del conector, puede impactar significativamente el rendimiento y la fiabilidad de la red.
Si bien la construcción de cables directos es la más común, comprender el proceso para crear cables cruzados puede ser útil para configuraciones de red más antiguas o específicas. La diferencia radica únicamente en la secuencia de colores utilizada en uno de los extremos.
En resumen, aprender a construir tu propio cable de red RJ45 es una habilidad práctica y rentable que te empodera para gestionar y expandir tus conexiones de red de manera más efectiva. Con las herramientas adecuadas y siguiendo estos pasos detallados, puedes asegurarte de tener cables fiables y personalizados para todas tus necesidades de conectividad.
