Conexión de Cables Coaxiales: Guía Completa de Conectores y Montaje

La conectividad de alta calidad es fundamental en cualquier sistema que dependa de la transmisión de señales de radiofrecuencia (RF) o de video. El cable coaxial, con su diseño especializado para proteger la señal de interferencias externas, requiere conectores adecuados para asegurar una transmisión óptima. Un conector de cable coaxial es un dispositivo esencial que une cables coaxiales a equipos u otros cables, actuando como el puente vital para la integridad de la señal. La correcta elección y montaje de estos conectores son pasos cruciales para minimizar la pérdida de señal y garantizar un rendimiento fiable.

La Diversidad de Conectores Coaxiales: Una Solución para Cada Necesidad

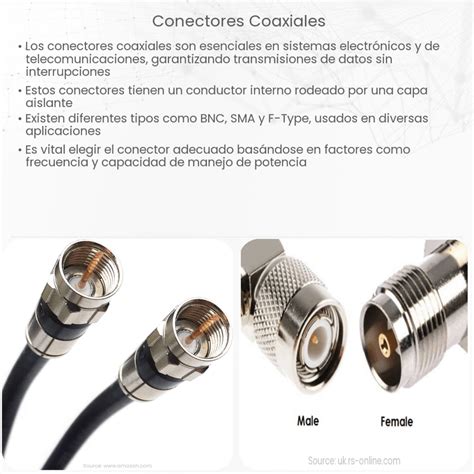

En el mundo de la conectividad coaxial, la variedad de conectores disponibles es asombrosa, cada uno diseñado para aplicaciones específicas y para interactuar con diferentes tipos de cables y equipos. La comprensión de estas diferencias es el primer paso hacia una conexión exitosa. Disponemos de una amplia gama de series de conectores, cada una con sus propias características y aplicaciones:

• Conectores BNC: Estos son quizás los conectores coaxiales más reconocidos, especialmente en aplicaciones de video y equipos de prueba. Son conocidos por su mecanismo de acoplamiento rápido de bayoneta, que permite una conexión y desconexión rápidas.
• BNC 75R: Una variante específica del conector BNC diseñada para sistemas de 75 ohmios, comúnmente utilizados en televisión y video de alta definición. La impedancia es crucial para evitar reflejos de señal.
• BNC Pro y BNC UHD: Estas series representan versiones mejoradas de los conectores BNC, optimizadas para un rendimiento superior en aplicaciones profesionales y de ultra alta definición, donde la integridad de la señal es primordial y se requieren anchos de banda más amplios.
• Mini-HD BNC: Una versión más compacta del conector BNC, ideal para aplicaciones con limitaciones de espacio, pero que aún ofrece un rendimiento robusto para señales de alta definición.
• RP-BNC (Reverse Polarity BNC): Diseñado para evitar la conexión accidental de dispositivos que requieren polaridad inversa, común en algunas aplicaciones de radioaficionados y redes inalámbricas.
• TNC: Similar al BNC pero con un acoplamiento roscado, lo que proporciona una conexión más segura y robusta, a menudo utilizada en aplicaciones de RF donde las vibraciones pueden ser un problema.
• RP-TNC (Reverse Polarity TNC): Al igual que el RP-BNC, introduce una polaridad inversa para evitar conexiones no deseadas.
• N: Un conector robusto y versátil, conocido por su excelente rendimiento en un amplio rango de frecuencias y su capacidad para manejar potencias más altas. Es común en equipos de telecomunicaciones y de radioaficionados.
• Mini-UHF: Una versión más pequeña del conector UHF, adecuada para aplicaciones donde el tamaño es una consideración, pero aún se requiere un buen rendimiento de RF.
• UHF-PL259: Un conector clásico, robusto y de alta potencia, ampliamente utilizado en radioaficionados y aplicaciones de radio de dos vías.
• QLS y QMA: Estos conectores representan avances en la tecnología de conexión rápida y segura, ofreciendo un acoplamiento de tipo "push-pull" que simplifica el proceso de conexión y desconexión, a menudo con una mayor resistencia a las vibraciones y una mejor interfaz eléctrica.
• 4.3-10: Un conector moderno diseñado para aplicaciones de telefonía móvil y redes 5G, que ofrece un excelente rendimiento de intermodulación y una huella más pequeña en comparación con conectores más antiguos como el 7/16 DIN.
• 7/16 DIN: Conocido por su robustez y su excelente rendimiento en aplicaciones de alta potencia y baja intermodulación, es un estándar en la industria de las telecomunicaciones.
• SMA (SubMiniature version A): Un conector pequeño y ligero, popular en aplicaciones de microondas, Wi-Fi y GPS debido a su tamaño compacto y buen rendimiento en frecuencias altas.
• Serie PC 3: Una serie de conectores que puede incluir diversas configuraciones optimizadas para aplicaciones específicas, a menudo enfocadas en la miniaturización y el alto rendimiento.

La capacidad de combinar todos estos tipos de conectores en nuestro configurador de cables nos permite ofrecer soluciones a medida, asegurando que cada cliente reciba exactamente la configuración que necesita para su aplicación particular. Esta flexibilidad es clave para la personalización y la optimización de los sistemas de conectividad.

El Proceso de Conexión: Pasos Clave para una Instalación Exitosa

Unir un cable coaxial de manera correcta es fundamental para garantizar la integridad de la señal. Si bien la tecnología de los conectores ha avanzado para facilitar este proceso, seguir los pasos adecuados es indispensable.

Para unir un cable coaxial, se utiliza un conector compatible siguiendo estos pasos esenciales:

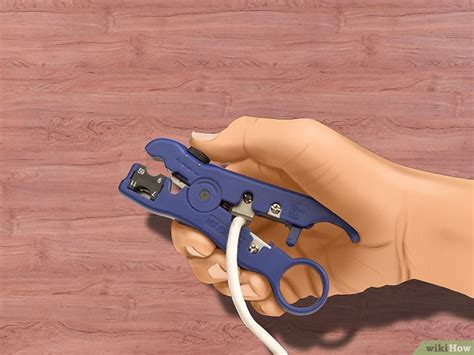

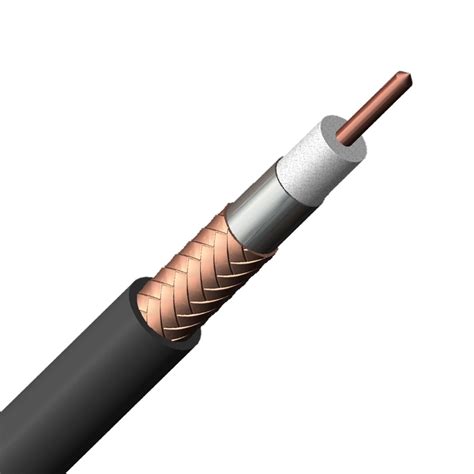

1. Preparación del Cable: El primer paso es pelar el cable coaxial. Esto implica retirar cuidadosamente la cubierta exterior del cable para exponer el blindaje (generalmente una malla de cobre o una lámina de aluminio) y el aislamiento dieléctrico. A continuación, se debe exponer el conductor interno (el "pin" central) retirando el aislamiento dieléctrico sin dañar ni el conductor interno ni el blindaje. La longitud de la sección a pelar dependerá del tipo específico de conector que se esté utilizando, ya que cada conector tiene requisitos de dimensiones precisas para asegurar un buen contacto eléctrico y mecánico. Es vital que el blindaje quede intacto y bien posicionado, ya que es el encargado de proteger la señal de interferencias externas. El conductor interno debe quedar limpio y sin dobleces.



2. Colocación del Conector: Una vez que el cable está adecuadamente pelado, el conector se coloca firmemente en el cable pelado. Es crucial asegurarse de que el conector esté bien alineado con el cable. El conductor interno del cable debe insertarse en el pasador central del conector, y el blindaje del cable debe hacer contacto con la carcasa exterior del conector. Dependiendo del tipo de conector (por ejemplo, crimpado, compresionado o de soldadura), se aplicarán diferentes técnicas para asegurar una unión mecánica y eléctrica sólida. En conectores de crimpado, se utiliza una herramienta especial para comprimir un casquillo sobre el cable y el conector. Para conectores de compresión, se utiliza una herramienta de compresión para crear una unión hermética. Los conectores de soldadura requieren que el conductor interno y el blindaje se suelden al conector. La alineación correcta es vital para evitar cortocircuitos o malas conexiones.

3. Unión a Otro Cable o Dispositivo: Una vez que el conector está firmemente fijado al cable coaxial, este puede ser utilizado para unirlo a otro cable coaxial o a un dispositivo. Esto se logra acoplando el conector instalado a una toma de corriente (receptáculo) correspondiente en el otro cable o en el equipo. El tipo de acoplamiento varía según el conector: los BNC utilizan un mecanismo de bayoneta, los TNC y N utilizan un acoplamiento roscado, mientras que otros como QLS o QMA pueden emplear un sistema de empuje y giro. El uso de un dispositivo de acoplamiento o adaptador puede ser necesario si los tipos de conectores no coinciden directamente, permitiendo la interconexión entre diferentes estándares de conectores.

Asegurando la Longevidad y el Rendimiento: Protección y Calidad

La durabilidad y el rendimiento a largo plazo de los cables coaxiales dependen no solo de la calidad de los conectores y del cable en sí, sino también de las medidas de protección implementadas.

Todos nuestros cables y enchufes coaxiales están equipados de serie con una protección antienroscamiento en negro. Este componente, a menudo pasado por alto, es esencial para prevenir el daño al conector y al cable durante la instalación y el uso. Evita que el conector gire de forma incontrolada, lo que podría aflojar la conexión o dañar el cableado interno. Esta protección garantiza que disfrutará de sus cables durante mucho tiempo.

Opcionalmente, puede obtener la protección contra dobleces en 10 colores diferentes, por ejemplo, en amarillo, verde, azul, rojo y otros. Esta característica no solo añade un elemento estético, sino que cumple una función práctica crucial: una mejor visión general. La codificación por colores permite identificar rápidamente diferentes tipos de cables, funciones o conexiones en un sistema complejo, facilitando la gestión, el mantenimiento y la resolución de problemas. Los colores vibrantes también ayudan a localizar los cables en entornos con poca luz o en instalaciones densas.

La Importancia de la Calidad y la Impedancia

Los conectores coaxiales de alta calidad están diseñados para minimizar la pérdida de señal. Sin embargo, una instalación incorrecta, unos materiales de mala calidad o una impedancia desajustada pueden provocar una ligera degradación de la señal.

• Pérdida de Señal: La pérdida de señal se refiere a la atenuación de la fuerza de la señal a medida que viaja a lo largo del cable y a través de los conectores. Los conectores de baja calidad o mal instalados pueden introducir pérdidas adicionales debido a una resistencia de contacto elevada, una mala conexión a tierra del blindaje o una geometría interna imprecisa.
• Materiales de Mala Calidad: El uso de materiales inferiores en los conectores, como metales de baja conductividad o plásticos de baja calidad, puede afectar negativamente la transmisión de la señal, especialmente a altas frecuencias. Además, la durabilidad y la resistencia a la corrosión se ven comprometidas.
• Desajuste de Impedancia: La impedancia es la resistencia que ofrece un circuito a la corriente alterna. En los sistemas coaxiales, la impedancia característica del cable (típicamente 50 ohmios o 75 ohmios) debe coincidir con la impedancia de los equipos conectados y de los conectores. Un desajuste de impedancia provoca que parte de la energía de la señal se refleje de vuelta hacia la fuente, lo que resulta en una degradación de la calidad de la señal, especialmente notable en aplicaciones de video de alta resolución y en comunicaciones de datos de alta velocidad. Los conectores diseñados para una impedancia específica (como los BNC 75R) son cruciales para mantener la integridad del sistema.

¿No Sabe Qué Conector Necesita? ¡Le Ayudamos!

La variedad de conectores puede ser abrumadora. Si no está seguro de qué enchufe o toma de corriente coaxial tiene o cuál es el más adecuado para su aplicación, no se preocupe. ¡Consiga ayuda aquí! Nuestra tienda ofrece una gran selección de enchufes y conectores, y nuestro equipo está preparado para guiarle en la elección correcta.

Además, para aquellos que requieren configuraciones específicas, fabricamos cables coaxiales ensamblados hechos a medida. Descubra lo fácil que es conectarse en línea en nuestro configurador de cable. Esta herramienta le permite seleccionar el tipo de cable, la longitud deseada y los conectores en cada extremo, creando la solución de conectividad perfecta adaptada a sus necesidades exactas.

La conectividad coaxial es un campo con muchos matices, donde cada detalle cuenta. Desde la elección del conector adecuado hasta la precisión en el montaje y la consideración de elementos de protección, cada paso contribuye al rendimiento general y la fiabilidad de su sistema.
