La automatización industrial ha revolucionado la fabricación, y en el centro de esta revolución se encuentran los Controladores Lógicos Programables (PLC). Estos dispositivos indispensables llevan a cabo cientos de tareas a la vez de manera automática, controlando procesos a nivel industrial e incluso doméstico. El cerebro de cualquier línea de producción de una fábrica es un PLC. Con "Programación desde cero de PLC con RSLogix500", se aprende todo acerca de la programación de controladores de la marca Allen Bradley, para las plataformas SLC y Micrologix, incluso sin haber programado un PLC con anterioridad. Este curso está diseñado para que particulares, estudiantes y profesionistas, con algo o nada de conocimientos ni experiencia en programación de PLC, puedan programar desde cero secuencias y algoritmos de programación en escalera para distintos tipos de procesos, como semáforos, elevadores, llenadoras de botellas, compresores y procesos de batch.
El Rol Fundamental de los PLC en la Automatización Industrial
¿Alguna vez te has preguntado cómo funcionan las líneas de producción de una fábrica? ¿Cómo es posible crear productos en masa, miles de productos? La respuesta reside en la complejidad y eficiencia de los PLC. Estos dispositivos son la columna vertebral de la producción moderna, permitiendo una coordinación precisa y un control exhaustivo de las operaciones. La comprensión del papel de los PLC es esencial para apreciar su impacto en la automatización industrial.
Profundizando en las Series SLC y ControlLogix de Rockwell Automation
En el mundo de la automatización industrial, Rockwell Automation es sinónimo de calidad e innovación. Entre sus PLC más destacados se encuentran las series SLC 500 y ControlLogix. Esta guía completa profundizará en estos controladores y ayudará a comprender sus características, aplicaciones y cómo pueden mejorar los procesos de automatización.
A pesar de las nuevas tecnologías, el SLC 500 sigue siendo relevante. ¿Qué hace que este controlador clásico siga utilizándose hoy en día? Su robustez y simplicidad lo han mantenido en funcionamiento en muchas aplicaciones. Por otro lado, la plataforma ControlLogix representa un avance significativo en la tecnología de PLC. Exploremos por qué se la considera el futuro de la automatización industrial.
La Evolución de la Programación: De Direcciones Fijas a Etiquetas Significativas
Una diferencia crucial entre estas plataformas radica en su enfoque de programación. A diferencia del SLC 500, que utiliza direcciones de memoria fijas, ControlLogix emplea un enfoque de programación basado en etiquetas. Esto significa que se pueden asignar nombres significativos a los puntos de datos, lo que hace que los programas sean más fáciles de leer y mantener. Con RSLogix 5000/Studio 5000, se pueden crear Tipos de Datos Definidos por el Usuario (UDT). Esto permite crear estructuras de datos personalizadas, simplificar programas complejos y mejorar la reutilización del código.

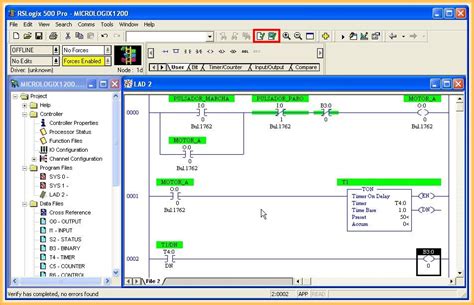

Los controladores SLC 500 se programan utilizando RSLogix 500. RSLogix 5000 (ahora Studio 5000) se utiliza para programar PLC ControlLogix y CompactLogix. Si está pasando de un SLC 500 a un ControlLogix, habrá una curva de aprendizaje. Sin embargo, la inversión en aprender a usar RSLogix 5000 se amortiza con una mayor eficiencia de programación y capacidades del sistema.
Rendimiento y Tiempo de Escaneo: Claves para la Eficiencia
El tiempo de escaneo es un concepto crítico en las operaciones del PLC. ¿Qué es exactamente y por qué es importante? El tiempo de escaneo es el tiempo que tarda el PLC en completar un ciclo de lectura de entradas, ejecución del programa de control y actualización de salidas. Este ciclo se repite continuamente mientras el PLC está en funcionamiento.
Los controladores ControlLogix generalmente tienen tiempos de escaneo más cortos debido a sus procesadores avanzados y arquitectura optimizada. Para aplicaciones donde el tiempo de escaneo es crítico, el ControlLogix ofrece una ventaja significativa sobre el SLC 500.
Selección del PLC Adecuado para su Aplicación
Dado que los PLC SLC 500 y ControlLogix ofrecen ventajas distintivas, ¿cómo elegir el adecuado para su aplicación? Después de haber trabajado con ambos sistemas, se descubre que la plataforma ControlLogix ofrece mayor flexibilidad y rendimiento. La programación basada en etiquetas en RSLogix 5000 es más intuitiva y la capacidad de crear Tipos de Datos Definidos por el Usuario simplifica los proyectos complejos. Sin embargo, para proyectos más pequeños donde el costo es una preocupación, el SLC 500 aún cumple bien su propósito.
La familia ControlLogix incluye controladores con clasificación de seguridad y opciones de redundancia, lo que garantiza que los procesos críticos continúen ejecutándose incluso si un componente falla. Invertir en un sistema ControlLogix significa elegir una plataforma que contará con soporte y actualizaciones durante muchos años. Esto protege su inversión y garantiza la compatibilidad con tecnologías futuras.
Integración de Comunicación Ethernet/IP en Sistemas PLC

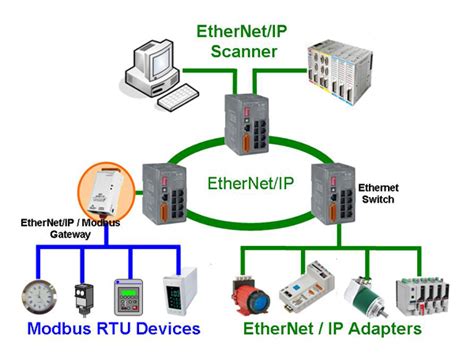

El protocolo Ethernet/IP es un protocolo líder de redes de automatización industrial diseñado para redefinir la forma en que los autómatas programables (PLC) interactúan con la miríada de dispositivos de los entornos industriales modernos. Es una ampliación del protocolo CIP para admitir un intercambio de datos industriales más complejo y en tiempo real. Cuando el protocolo Ethernet/IP se integra en un sistema PLC, se convierte en la clave de la automatización industrial. Trasciende su uso inicial en oficinas y se adapta para satisfacer las necesidades en tiempo real de la planta, simbolizando la convergencia de la tecnología de la información y las operaciones.
Conceptos básicos EtherNet/IP - Parte 1
El protocolo Ethernet/IP facilita la comunicación fluida entre dispositivos, mejorando la productividad y la interoperabilidad, y personifica el Internet Industrial de las Cosas (IIoT). Al combinar el conjunto de protocolos Ethernet/IP con los sistemas PLC, permite una comunicación eficaz entre sensores, actuadores y otros dispositivos.
Configuración de Redes Ethernet/IP: Componentes y Estrategias
La configuración de una red Ethernet/IP requiere una cuidadosa selección de componentes clave, tales como conmutadores y enrutadores que puedan garantizar la compatibilidad y la eficacia de la comunicación. Lo más importante es asignar una topología de red y un plan de direcciones para evitar la congestión de la red y los conflictos de IP. La configuración IP estática o dinámica de los dispositivos simplifica la gestión y mejora la eficacia en la resolución de problemas.
Configurar cada PLC con parámetros de red y mantener actualizado el firmware de los dispositivos garantiza la fiabilidad. La configuración de los PLC para la comunicación Ethernet/IP implica asignar direcciones IP, configurar máscaras de subred y pasarelas. Las Hojas de Datos Electrónicas (EDS) proporcionan información esencial sobre los dispositivos para configurar las rutas de conexión y los parámetros en función de los requisitos del sistema. Estrategias de redundancia y conmutación por error ayudan a mejorar la robustez de la red.
Caso de Estudio: Comunicación entre PLC SLC-5/05 y Paneles HMI Proface
Esta configuración permite que un PLC Allen-Bradley SLC-5/05 (por ejemplo, 1747-L551, 1747-L552) con un puerto Ethernet integrado se comunique con múltiples paneles HMI de la serie Proface GP2300L (por ejemplo, GP2301L, GP2300L-TC41-24V) a través de un conmutador Ethernet estándar. Se utiliza el software Proface GP-PRO/PB III para Windows (Ver. Manual de Conexión PLC de Proface (GPW-CM10-5.0E, PDF de aprox.
Consideraciones Importantes:
- Conexiones Simultáneas Limitadas: El puerto Ethernet del SLC-5/05 admite un número limitado de conexiones simultáneas. Las CPU 1747-L55x suelen admitir de 8 a 16 conexiones CIP en total.
- Configuración del Controlador Ethernet: Configure el controlador Ethernet en el procesador SLC para compatibilidad con HMI. El controlador Proface suele utilizar Mensajería Explícita CIP (EtherNet/IP) o, para configuraciones antiguas, Allen-Bradley DF1 sobre Ethernet.
- Creación de Proyectos HMI: En el software GP-PRO/PB III, cree un nuevo proyecto para cada HMI. Defina la Asignación de Direcciones de Dispositivo. Proface utiliza un formato de dirección específico para mapear las tablas de datos del SLC-500. Consulte la tabla de mapeo del manual.
- Asignación de Etiquetas: Asigne etiquetas únicas en cada proyecto de HMI a las direcciones del PLC requeridas.
Verificación de Problemas Comunes:
- Estado del PLC: En RSLogix 500, verifique el estado del Canal 1.
- Error de Dirección: Confirme que el formato de direccionamiento de la tabla de datos del SLC coincida exactamente con el mapeo de Proface.
- Conexiones Excesivas: Supervise el recuento de conexiones del SLC-5/05.
Referencia Principal: Consulte siempre el Manual de Conexión PLC de GP-PRO/PB III para Windows Ver.
Soporte y Evolución de las Plataformas PLC
Si bien la serie SLC 500 se considera un producto heredado, Rockwell Automation continúa ofreciendo soporte. Sin embargo, para nuevas instalaciones, recomiendan considerar las plataformas ControlLogix o CompactLogix.
Los controladores ControlLogix admiten varios protocolos de comunicación, incluidos Ethernet/IP, ControlNet y DeviceNet, lo que permite una integración flexible en diferentes arquitecturas de red. Sí, es posible actualizar a una plataforma ControlLogix. Rockwell Automation proporciona herramientas y pautas para facilitar la migración de SLC 500 a ControlLogix, lo que garantiza un tiempo de inactividad mínimo y compatibilidad.
¿Necesita Ayuda con Desafíos Complejos de Automatización?
Para aquellos que necesitan ayuda con desafíos complejos de automatización, existen recursos disponibles. Talleres Técnicos Gratuitos dirigidos por Ingenieros Profesionales Licenciados pueden ofrecer soluciones. El Ingeniero Profesional - Ingeniería de Control Jason IP se especializa en automatización, sistemas de control y programación de PLC.
Ethernet/IP mejora la interoperabilidad y eficacia de los PLC, conectando sistemas entre máquinas y líneas de producción para la supervisión y el análisis de datos a nivel empresarial. El protocolo facilita el intercambio flexible de datos entre dispositivos, lo que permite a los fabricantes responder a requisitos cambiantes. La escalabilidad de Ethernet/IP permite integrar nuevas tecnologías para soportar arquitecturas de sistemas complejas. Los límites entre los protocolos de comunicación abiertos Ethernet/IP y la comunicación PLC siguen ampliándose gracias a la perfecta combinación de tecnología e innovación.
