La fibra óptica ha revolucionado la transmisión de datos, ofreciendo velocidades sin precedentes y una confiabilidad excepcional. Dentro de este vasto campo, la fibra óptica monomodo, particularmente en configuraciones de 4 hilos, emerge como una solución robusta para aplicaciones que demandan un alcance extendido y un rendimiento superior. Este artículo explora en profundidad las características, ventajas y aplicaciones de la fibra óptica monomodo de 4 hilos, desglosando sus componentes y destacando su papel fundamental en la infraestructura de redes modernas.
Comprendiendo los Fundamentos de la Fibra Óptica

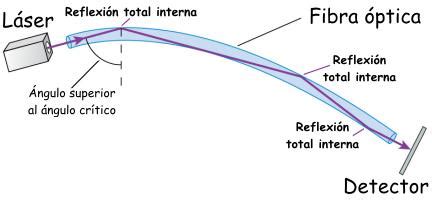

La fibra óptica es un medio dieléctrico que transmite señales en forma de pulsos de luz modulada, generalmente mediante fuentes láser o LED. El principio físico que rige su funcionamiento se basa en la reflexión interna total. Este fenómeno permite que la luz viaje a grandes distancias con una atenuación mínima y, crucialmente, sin verse afectada por interferencias electromagnéticas, una ventaja significativa sobre los cables de cobre tradicionales.
La elección entre los diferentes tipos de fibra óptica, principalmente monomodo y multimodo, se reduce a las necesidades específicas de cada aplicación. La principal diferencia entre la fibra óptica monomodo y multimodo radica en la forma en que transmiten la luz.
Fibra Óptica Monomodo vs. Multimodo: Una Distinción Crucial
La fibra óptica monomodo se caracteriza por un núcleo extremadamente delgado, con diámetros que oscilan entre 8 y 9.5 micrones. Esta estrechez limita la propagación de la luz a un único modo o trayectoria recta. Este modo único es fundamental, ya que elimina la dispersión modal, un fenómeno que causa que diferentes "modos" de luz lleguen al receptor en tiempos distintos, provocando distorsión y limitando el alcance. Al permitir que la señal viaje en una sola trayectoria, la fibra monomodo garantiza que la señal llegue más lejos sin distorsión y con una pérdida mínima. Por estas razones, la fibra óptica monomodo es la opción ideal para transmisiones de larga distancia y altas velocidades, como en redes de telecomunicaciones de larga distancia, y es la mejor opción para la transmisión de datos a larga distancia.
En contraste, la fibra multimodo posee un núcleo considerablemente más ancho, usualmente de 50 o 62.5 micrones. Este mayor diámetro permite que la luz se propague en múltiples modos simultáneos, es decir, a través de varias trayectorias reflejadas dentro del núcleo. Sin embargo, cuantos más modos viajan al mismo tiempo, mayor es la probabilidad de que lleguen a diferentes tiempos al receptor, generando dispersión modal, distorsión y, en consecuencia, limitando el alcance efectivo de la señal. La fibra multimodo se utiliza sobre todo en la comunicación en distancias cortas.
A nivel técnico, las fibras ópticas monomodo y multimodo presentan diferencias clave en parámetros físicos y ópticos que afectan directamente su uso y rendimiento. Entre ellos se destacan el índice de refracción, el diámetro del núcleo y del revestimiento, la atenuación de la señal y el ancho de banda modal. Estas especificaciones determinan no solo la distancia que puede alcanzar cada tipo de fibra, sino también la calidad de la transmisión, la compatibilidad con transceptores y los requisitos de instalación. El diámetro del revestimiento de fibra monomodo y multimodo es de 125 µm.
La diferencia en el diámetro del núcleo también impacta directamente en la elección de conectores, módulos ópticos y tipo de empalme. La fibra monomodo requiere una mayor precisión en la alineación debido a su pequeño núcleo, lo que hace recomendable el uso de conectores APC (pulido angular) para minimizar pérdidas por reflexión. En cambio, la fibra multimodo es más tolerante a pequeñas desalineaciones, facilitando su instalación en entornos LAN o de corta distancia.
Especificaciones y Tipos de Fibra
Las especificaciones técnicas de las fibras ópticas varían para adaptarse a diversas necesidades. En el ámbito de la fibra monomodo, el estándar más común es el OS2, que ofrece baja dispersión y baja atenuación, ideal para enlaces de larga distancia.

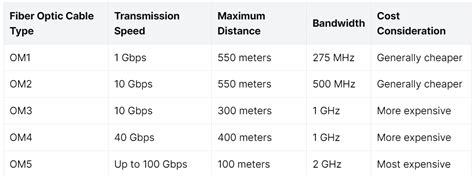

En cuanto a la fibra multimodo, existen diferentes categorías, cada una con mejoras en ancho de banda y alcance:
- OM1: Representa la fibra óptica multimodo más antigua.
- OM2: Con un núcleo de 50/125 µm, mejora el rendimiento sobre OM1.
- OM3: Tiene un núcleo de 50/125 µm y está optimizada para láseres VCSEL (láseres de emisión superficial de cavidad vertical), soportando hasta 10 GbE en distancias de hasta 300 metros.
- OM4: Similar a OM3 pero con mejoras en términos de ancho de banda y alcance, soportando 10 GbE hasta 550 metros.
- OM5: Conocida como "wideband MMF" (fibra multimodo de banda ancha), está optimizada para multiplexación en longitud de onda (SWDM), permitiendo el uso de múltiples longitudes de onda en un solo par de fibras.
La diferencia en el ancho de banda es notable: el ancho de banda de fibra multimodo está limitado por su modo de luz, con un máximo actual de 28000 MHz*km para la fibra OM5. En contraste, el ancho de banda de fibra monomodo es teóricamente ilimitado, ya que permite que pase una luz de modo a la vez.
Fibra Óptica Monomodo de 4 Hilos: Una Solución Práctica
El cable de fibra óptica preterminado de 4 hilos, típicamente monomodo, representa una solución práctica y eficaz para implementar transmisiones de datos a través de fibra sin la necesidad de una terminación de campo complicada. Este tipo de cableado se describe como "plug and play", permitiendo una terminación rápida de la fibra para obtener una red de fibra óptica.
Este cableado es una forma rápida de conectar redes LAN y lograr múltiples enlaces de fibra óptica de larga distancia. Simplemente conectando los cables al puerto de fibra monomodo, se pueden generar varios enlaces de fibra óptica de alta velocidad entre dos ubicaciones distantes con mucho menos tiempo y dinero, pero con alta confiabilidad. Además, es adecuado para diversas aplicaciones interiores y exteriores con un mantenimiento reducido.

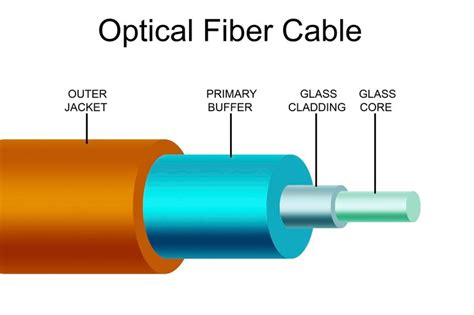

La estructura de un cable de fibra óptica monomodo preterminado de 4 hilos suele incluir características diseñadas para facilitar la instalación y garantizar la durabilidad:
- Diseño de Ojo de Tracción: Alivia la tensión y protege los extremos preterminados durante la tracción, simplificando el transporte y la instalación.
- Alta Calidad: El cable preterminado y probado en fábrica presenta una estructura más resistente con material protector antidobleces, soportando velocidades de 1G/2.5G/5G/10G.
- Cable Flexible Blindado: Un cable monomodo de 4 hilos, equipado con cuatro conectores LC-LC y material protector antidobladuras.
- Etiquetas A/B: La presencia de etiquetas A/B en el cable ayuda a distinguir los cables y facilita la conexión correcta.
- Apto para Exteriores: Diseñado para uso en interiores y exteriores, pudiendo ser colgado en altura o enterrado con conducto de PVC.
- Módulo de Conexión de Diámetro Fino: Permite actualizar a un módulo de conexión de diámetro más fino, facilitando su paso a través de conductos de PVC y haciendo el cableado más conveniente.
- Longitud de Cable Flexible: La disponibilidad de cables en diferentes longitudes (100m, 150m, 300m, 500m) permite adaptarse a diversas necesidades de despliegue.
Un ejemplo específico de esta solución es el "Cable de fibra óptica preterminado de 4 hilos de 150 metros" (Product#: 5865-72), que se ofrece junto con guías de usuario para facilitar su implementación.
Aplicaciones y Beneficios
La creciente demanda de conexiones de mayor ancho de banda y mayor velocidad ha impulsado significativamente el crecimiento del mercado de ensambles de cables de fibra óptica, especialmente para cable de fibra monomodo (SMF) y cable de fibra multimodo (MMF).
La fibra óptica monomodo de 4 hilos es particularmente adecuada para una variedad de aplicaciones críticas:
- Redes de Telecomunicaciones de Larga Distancia: Su capacidad para transmitir datos a grandes distancias sin degradación de la señal la convierte en la columna vertebral de las redes telefónicas y de Internet a nivel nacional e internacional.
- Infraestructura de Redes Corporativas y Data Centers: Permite la interconexión de edificios, campus y centros de datos, garantizando un alto rendimiento y confiabilidad.
- Conexiones FTTH (Fiber to the Home): Facilita la entrega de servicios de alta velocidad a hogares y empresas.
- Soluciones de Cableado para Cámaras IP de Seguridad: Permite la implementación de sistemas de videovigilancia a larga distancia, superando las limitaciones de los cables de cobre.
- Redes Industriales y de Automatización: Su inmunidad a interferencias electromagnéticas la hace ideal para entornos industriales ruidosos.
Como poner un conector Mecánico de fibra óptica, profesionalmente
La elección entre fibra monomodo y multimodo depende de la distancia y la velocidad requeridas. Para aplicaciones que requieren una distancia de hasta varios miles de metros, la fibra monomodo es la mejor opción. En aplicaciones que pueden usar fibra monomodo y multimodo, se deben considerar otros factores como el costo y los requisitos de actualización futura.
Si bien la fibra monomodo puede ser más costosa en términos de los componentes ópticos iniciales, los costos de mano de obra para reemplazar el multimodo son significativamente más altos, especialmente si se han seguido las actualizaciones a través de las diferentes generaciones de fibra multimodo (OM1, OM2, OM3, OM4). La fibra monomodo es más económica a largo plazo debido a su menor necesidad de reemplazo y su capacidad para soportar futuras actualizaciones de velocidad sin necesidad de cambiar la infraestructura de cableado.
Consideraciones Técnicas y Preguntas Frecuentes
Al implementar soluciones de fibra óptica, es crucial comprender las diferencias y las posibles incompatibilidades.
¿Qué pasa si conecto una fibra monomodo a un puerto multimodo o viceversa?
No es lo ideal. En general, la respuesta es "no". Se producirá una gran pérdida óptica si se conecta un transceptor multimodo con fibra monomodo. Sin embargo, lo contrario puede funcionar con ciertas condiciones. Por ejemplo, un transceptor monomodo 1000BASE-LX puede funcionar en cable de fibra multimodo mediante el uso de cable de fibra de acondicionamiento de modo. A veces, los convertidores de medios de fibra también pueden usarse para resolver tales problemas entre los transceptores monomodo y los transceptores multimodo.
¿Puedo usar conectores LC en fibra multimodo y monomodo?
Sí, los conectores LC son versátiles y se utilizan tanto en fibra monomodo como multimodo. La diferencia principal radica en el tipo de pulido del extremo de la fibra (PC, UPC o APC) y en la tolerancia a la desalineación, siendo APC recomendado para monomodo.
¿Qué tipo de fibra es mejor para FTTH?
Para FTTH (Fiber to the Home), la fibra monomodo OS2 es la opción estándar debido a su capacidad de transmisión a larga distancia y su potencial para futuras actualizaciones de velocidad sin necesidad de reemplazar el cableado.
¿Es posible fusionar fibra monomodo con multimodo?
Técnicamente es posible mediante empalmes híbridos, pero no se recomienda. Hay diferencias ópticas importantes que afectan la transmisión.
En resumen, la fibra óptica monomodo de 4 hilos, especialmente en su forma preterminada, ofrece una solución de conectividad avanzada, confiable y escalable. Su capacidad para transmitir datos a altas velocidades y largas distancias, junto con su resistencia a interferencias y su diseño práctico, la posicionan como un componente esencial en la infraestructura de redes del presente y del futuro.
