Identificar cables Ethernet en un hogar o entorno de oficina puede convertirse en un desafío, especialmente cuando hay múltiples conexiones distribuidas. Sin embargo, comprender la estructura, las convenciones de codificación y el uso de herramientas específicas puede transformar esta tarea de una misión imposible a un proceso sencillo y organizado, asegurando una red más eficiente y fácil de mantener.
La Estructura Fundamental de los Cables Ethernet
Los cables Ethernet son componentes cruciales en las redes de comunicación modernas, diseñados específicamente para transportar señales de datos entre dispositivos como computadoras, enrutadores, conmutadores y otros elementos de red. Su construcción típica consiste en cuatro pares de hilos de cobre trenzados, encapsulados dentro de un aislamiento exterior. En cada extremo de estos cables se encuentra un conector de plástico RJ-45, también conocido como 8P8C (8 posiciones y 8 contactos), que facilita una conexión modular y estandarizada.
El término "RJ" proviene de "Registered Jack" (Jack Registrado), una nomenclatura establecida por la Comisión Federal de Comunicaciones (FCC) de Estados Unidos en 1976 para estandarizar las interfaces de telecomunicaciones. El conector RJ-45, en particular, fue diseñado para aplicaciones de telecomunicaciones y redes de datos, permitiendo una conexión robusta y confiable.
Categorías y Apantallamiento: Factores Clave de Rendimiento
Los cables Ethernet se clasifican en diferentes categorías, cada una con especificaciones particulares en cuanto a velocidad de transmisión y frecuencia. Las categorías más comunes incluyen Cat 5, Cat 5e, Cat 6 y superiores, cada una ofreciendo un rendimiento mejorado sobre la anterior. Para garantizar una correcta conexión y funcionamiento de las redes, es fundamental seguir los estándares de cableado establecidos.
Además de la categoría, es crucial considerar el apantallamiento del cable. Existen cables de par trenzado sin apantallar (UTP) y cables de par trenzado apantallados (STP). El apantallamiento, ya sea individual por par o general para todos los pares, protege contra interferencias electromagnéticas y de radiofrecuencia, lo cual es vital en entornos con alta densidad de dispositivos electrónicos o en aplicaciones industriales. En entornos industriales, la selección adecuada de cables y conectores es vital para garantizar la fiabilidad y el rendimiento de la red. Factores como la resistencia a temperaturas extremas, vibraciones y exposición a sustancias químicas deben considerarse al elegir el cableado.

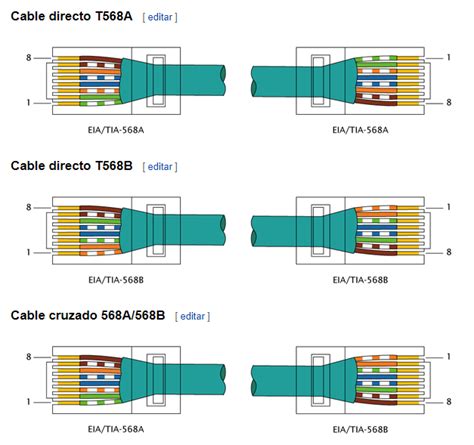

El Papel Crucial de los Estándares de Cableado: T568A y T568B
Para garantizar la interoperabilidad y el correcto funcionamiento de las redes, se han establecido estándares de cableado. Los dos estándares más comunes para el cableado Ethernet son T568A y T568B. La elección entre T568A y T568B depende de las especificaciones de la red y de la consistencia en la instalación. Es importante que ambos extremos del cable sigan el mismo estándar para garantizar una conexión directa.
Códigos de Colores: Una Guía Visual para la Conexión
Los cables de red Ethernet, especialmente los de par trenzado sin apantallar (UTP), utilizan códigos de colores para facilitar la identificación y la correcta conexión de los hilos. Estos códigos se basan en el estándar TIA/EIA-568, una norma de la industria de telecomunicaciones que establece la disposición de los colores para los pares de hilos.
Los códigos de colores para los pares de hilos en un cable UTP son generalmente los siguientes:
- Par azul/blanco-azul: Se utiliza para el par número uno (1).
- Par verde/blanco-verde: Se utiliza para el par número dos (2).
- Par marrón/blanco-marrón: Se utiliza para el par número tres (3).
- Par gris/blanco-gris: Se utiliza para el par número cuatro (4).
Es importante tener en cuenta que los colores de los pares de hilos pueden variar ligeramente según el fabricante del cable. Por lo tanto, es recomendable consultar el manual del fabricante o la etiqueta del cable para asegurarse de utilizar los colores correctos.

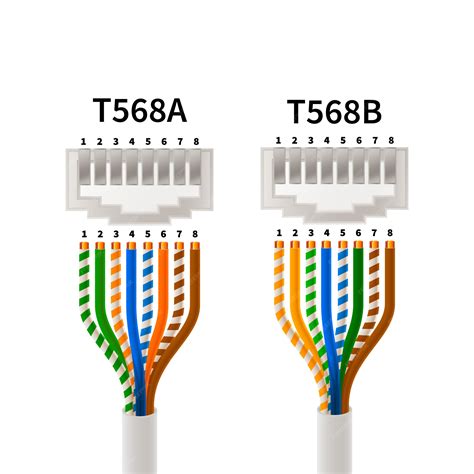

El Estándar T568B y la Codificación de Pines RJ-45
En la práctica, el estándar T568B es el más comúnmente utilizado en muchas regiones para la conexión de dispositivos a una red local o a Internet. Este estándar asigna un color específico a cada hilo o par trenzado dentro del conector RJ-45. Al utilizar conectores RJ45, es importante asegurarse de que los cables estén conectados a los pines correctos según su color correspondiente:
- Pin 1: Blanco/Naranja
- Pin 2: Naranja
- Pin 3: Blanco/Verde
- Pin 4: Azul
- Pin 5: Blanco/Azul
- Pin 6: Verde
- Pin 7: Blanco/Marrón
- Pin 8: Marrón
Cada color asignado a los cables de red tiene un propósito específico. El color blanco a menudo se utiliza para representar el conductor positivo, mientras que los colores secundarios se utilizan para representar el conductor negativo o tierra. Esta distinción permite una transmisión de datos más eficiente y una mejor calidad de la señal. Recuerda seguir los estándares TIA/EIA-568 al conectar los cables de red. Esto garantiza una correcta configuración y evita problemas de conexión.
Los códigos de colores también pueden ser útiles para diagnosticar problemas en la red, ya que permiten identificar fácilmente cualquier fallo en un par de hilos específico. Además, evita doblar en exceso los cables, ya que esto puede afectar la calidad de la señal y no olvides colocarles una etiqueta para facilitar su identificación en caso de futuras modificaciones o problemas.
Métodos Prácticos para Identificar Cables Ethernet sin Etiquetas
Cuando los cables no están etiquetados, la identificación puede volverse un reto. Afortunadamente, existen varios métodos y herramientas que pueden simplificar este proceso.
Inspección Visual y Pistas Contextuales
El primer paso es realizar una inspección visual completa de los cables. Observa si algún cable tiene características únicas, como un color específico, una longitud distinta o un tipo de aislamiento particular. Si los cables están conectados a dispositivos visibles como el router o un conmutador, eso te puede dar una pista importante. Este método es básico, pero en muchas ocasiones es suficiente, sobre todo si tienes una cantidad de cables limitada. Además, ayuda si algún instalador anterior dejó marcas visuales o pequeñas etiquetas en los cables.

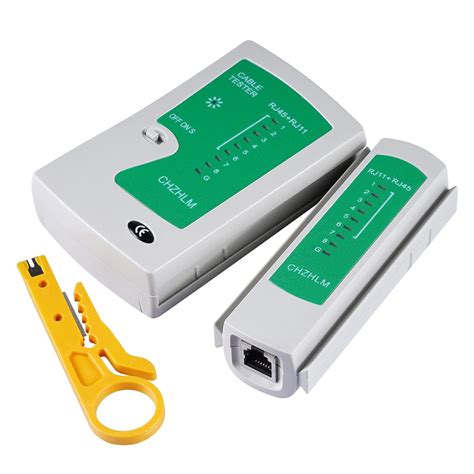

Uso de Probadores de Cables de Red
Un probador de cables de red es una herramienta muy útil para este tipo de tareas. Con un probador, puedes conectar un extremo del cable al dispositivo en una habitación y verificar su conexión en el otro extremo. Estos probadores suelen ser asequibles y muy fáciles de usar. Funcionan enviando una señal a través del cable y detectando si esa señal llega al otro extremo.
Identificación a través de Switches Gestionables
Si tienes un switch de varios puertos, puedes utilizarlo para identificar tus cables. Conecta todos y cada uno de los cables de red a los puertos del switch. Luego, dirígete a cada toma de red de tu hogar, conecta un cable hacia un portátil o el extremo de un tester, y podrás ver qué LEDs del switch se han encendido justamente en el puerto que está en uso. De esta forma tan sencilla, podrás saber qué cable de red va a qué habitación.
Algunos switches gestionables permiten poner una "etiqueta" virtual al puerto de red específico, facilitando la identificación y el seguimiento de cada conexión. En nuestro caso personal, usamos switches de EnGenius Cloud, y tanto en la nube como en el firmware local del switch podemos poner estas etiquetas.
Rastreadores de Cables (Tone Generators and Probes)
Los rastreadores de cables, también conocidos como "generadores de tonos" y "sondas", son herramientas especializadas para seguir cables a través de paredes, techos o conductos. El principio de funcionamiento se basa en enviar una señal audible (tono) a través de un cable y utilizar una sonda receptora para localizar ese tono en el otro extremo.
El cableado de par trenzado funciona usando señales equilibradas; cada hilo del par lleva una señal igual pero opuesta, por lo que se cancelan entre sí y es menos probable que interfieran con otros pares. Una señal desequilibrada (desigual) en un par la convierte en una antena de difusión. Esa señal se puede recoger, amplificar y enviar a un altavoz, con una sonda que puede trazar el cable con la señal en él. Este método se usa desde hace décadas para averiguar adónde va un cable.
Uno de los desafíos es que estos generadores de tonos pueden captar otras señales desequilibradas, más comúnmente las de las líneas de alimentación de CA, lo que crea un molesto zumbido de 50 o 60 Hz (dependiendo de la frecuencia de la línea de alimentación) que puede dificultar la escucha de la señal de generación de tonos. Algunos generadores de tonos tienen un filtro integrado para solucionar este asunto.
Los generadores de tonos digitales resuelven el problema del zumbido de otra manera. Estos generadores de tonos digitales ignoran cualquier señal, excepto la firma digital de su fuente, de manera que eliminan por completo el ruido. Estos dispositivos también resuelven otro problema común, en el que la señal se filtra del cable que se está comprobando a los cables adyacentes y hace que sea muy difícil determinar qué cable o panel de conexiones es el que está conectado a la fuente.
Un ejemplo de esta tecnología es el NF-801, un rastreador de cables RJ45 que permite identificar cables en diferentes habitaciones en solo tres pasos: desconectar el cable del dispositivo o tomacorriente, encender el receptor del NF-801 y presionar el botón de prueba, y finalmente tocar la sonda en cada cable de red.
🍇 Como ENCONTRAR un CABLE de red 🥏 Como RASTREAR un cable de RED 🍈
Identificadores de Cables Remotos
Los identificadores de cables pueden conectarse a un cable terminado y luego leerse desde el otro extremo. Estos identificadores suelen estar numerados individualmente (normalmente de uno a ocho) y se pueden enchufar al panel de conexiones. Al conectar el emisor en un extremo y el receptor en el otro, se puede determinar la continuidad y la asignación de pines de cada cable.
Uso de las Luces de Enlace del Switch
Otra forma de hacer un seguimiento de la ubicación de un cable en una red activa es usar las luces de enlace en el switch. Normalmente se encienden y titilan cuando se conectan a un dispositivo activo que transmite y recibe datos. Si enchufas un comprobador al extremo lejano, puedes controlar el parpadeo de la luz habilitando y deshabilitando el pulso de enlace de forma regular, por ejemplo, dos veces por segundo. Quizás la forma más fácil de averiguar adónde va un cable activo es dejar que el switch le diga.
Herramientas Avanzadas: Comprobadores de Cableado Multifunción
Herramientas más avanzadas como el LinkIQ ofrecen generación de tonos analógicos y digitales, hasta ocho identificadores de cables y la capacidad de parpadear luces de enlace y descodificar paquetes LLDP (Link Layer Discovery Protocol). Estas herramientas versátiles también pueden resolver problemas y calificar el cableado a 10 Gb/s, generar informes de rendimiento del cableado y comprobar la potencia sobre Ethernet (PoE) y las conexiones de red.
Consideraciones Importantes al Comprar Cables Ethernet
En regiones como Latinoamérica, los sectores de pequeña y mediana empresa y hogar seguirán solicitando redes de cableado estructurado de cobre, conocidas como "redes de cobre", al menos hasta 2035. Esto favorece la oferta creciente de cables LAN Cat 5e y Cat 6. Sin embargo, es crucial estar atento a la calidad de estos cables, ya que algunos con conductores tipo CCA (Copper Clad Aluminium), bimetálicos y de bajo costo, pueden generar graves daños a las redes y perjuicios a los usuarios.
Problemas Asociados a Cables LAN con Conductores CCA
Según expertos, el cable LAN Cat 5e y Cat 6 con conductor tipo CCA reúne dos tipos de metales: cobre y aluminio. En este cable, un metal reviste al otro formando una soldadura permanente entre ellos, conocida como conductor bimetálico. Estos cables que contienen conductores tipo CCA no satisfacen los requisitos especificados en los estándares nacionales e internacionales, y no hay garantía de que la instalación mantendrá el desempeño a lo largo del tiempo debido a fragilidades mecánicas y eléctricas.
Impacto de los Conductores CCA en el Desempeño de Redes
Los cables CCA no pueden denominarse cables de categoría porque no están reconocidos por las normas. Los usuarios que adquieren un cable LAN de bajo costo con características inferiores a las especificadas en las normas ANSI/TIA 568.2-D (para cables de categoría) o en las normas IEC 61156 y EN 50288 (que siguen principios similares en relación al uso de conductores de cobre puro), se enfrentarán a una serie de problemas de desempeño, llegando incluso al cese de la operación de la red.
Los problemas más graves, según los parámetros de pruebas definidos por las normativas internacionales, incluyen fallas en las pruebas más básicas, imprescindibles para el buen funcionamiento de la red. Además, presentan fallas de conexión durante la instalación y operación debido a la baja resistencia mecánica de este tipo de conductores en relación con la flexión y al elevado riesgo de corrosión del aluminio revestido por la fina capa de cobre, que deja a la estructura del conductor frágil y quebradiza. Esta última condición se vuelve aún más crítica en los puntos de conectorización y en donde hay presencia de salinidad, como en las regiones costeras.
Desafíos en Residencias y Pequeños Comercios
El creciente uso del cable de cobre LAN Cat 5e y Cat 6 en residencias y pequeños comercios oculta, la mayoría de las veces, problemas inherentes al tipo de cableado que se utiliza, ya que no hay verificaciones de certificación de red frecuentes en esta área. En muchos casos, el cliente registra un reclamo ante su operadora local basándose en pruebas de velocidad de red realizadas en sitios especializados.
Dentro del análisis de la red por parte de un técnico especialista, es posible identificar la existencia de problemas de transmisión asociados al cableado. Normalmente, se registran problemáticas como resistencia elevada de loop, diafonía (Next, Elfext), atenuación y pérdida de retorno (RL). Algunas de estas características son más significativas que otras en función de la distancia y de la aplicación; sin embargo, a lo largo del tiempo tienden a deteriorar la calidad de transmisión, llegando incluso a la pérdida total de conectividad.
Soluciones y Cómo Identificar un Cable CCA
Todos estos problemas pueden corregirse a través del reemplazo del cableado CCA por cable con conductores de cobre puro, tal como lo especifica la norma ANSI/TIA 568.2-D. Es importante alertar a todo el mercado que un cable LAN CCA sin certificación no posee garantía de desempeño para la aplicación propuesta. No atiende al desempeño eléctrico, no observa los criterios de seguridad y de inflamabilidad, no contempla los criterios de seguridad para instalaciones eléctricas y no tiene garantías de tiempo de vida útil de la red.
Para identificar un cable LAN de cualquier categoría, 100% cobre, es fundamental verificar si contiene toda la información técnica obligatoria, así como las certificaciones de reglamentación vigentes. Exija siempre estas certificaciones. De todas formas, una prueba fácil al momento de la compra consiste en quitar la capa a un pequeño trozo de cable y raspar el conductor con una lámina o un cuchillo. Si se observa una diferencia de color o textura, indicando la presencia de aluminio debajo del cobre, es probable que se trate de un cable CCA.
Organización y Mantenimiento del Cableado
Para mantener la organización y facilitar futuras identificaciones, se recomienda:
- Hacer un mapa de conexiones: Anota qué cables van a cada habitación o dispositivo.
- Agrupar y organizar: Utiliza cintas de velcro para mantener los cables en su sitio y evitar que se enreden.
- Documentar y etiquetar: A medida que identifiques cada cable Ethernet, documenta su ubicación, la habitación correspondiente y cualquier detalle relevante.
Con estas técnicas, identificar cables Ethernet en casa sin etiquetas ya no será un problema. Disfruta de una buena conexión con tus cables y evita fallos identificando correctamente sus características y utilizando las herramientas adecuadas.
