La tecnología HDMI ha revolucionado la forma en que disfrutamos del contenido audiovisual, ofreciendo una calidad de imagen y sonido excepcional. Sin embargo, en ocasiones, surge la necesidad de distribuir esta señal a múltiples dispositivos, lo que nos lleva a considerar el uso de un splitter HDMI. Este artículo explora en detalle cómo conectar un splitter HDMI a un decodificador, abordando las consideraciones técnicas, los posibles problemas y las soluciones más efectivas para garantizar una experiencia óptima.

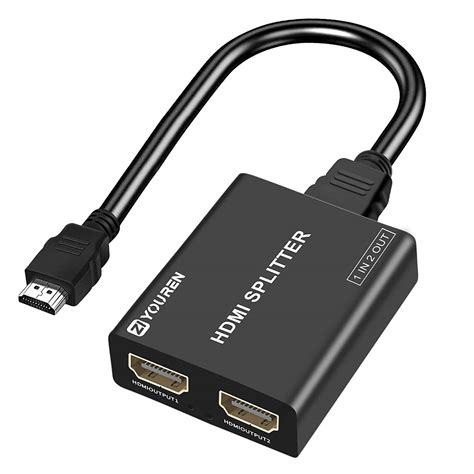

¿Qué es un Splitter HDMI y Cómo Funciona?
Un splitter HDMI, derivado del verbo inglés "to split" (separar o dividir), es un dispositivo electrónico diseñado para tomar una única señal de entrada HDMI y duplicarla, distribuyéndola a varias pantallas o dispositivos de salida simultáneamente. En esencia, actúa como un multiplicador de señal, permitiendo que un solo decodificador, consola de videojuegos, reproductor de Blu-ray o computadora envíe su contenido a dos, cuatro, ocho o incluso más televisores o monitores.
Los splitters HDMI se caracterizan por tener una única entrada (Input) para la fuente de video y audio, y múltiples salidas (Outputs) para los dispositivos de visualización. Es importante destacar que un splitter HDMI no manipula la señal de entrada; simplemente la replica. Esto significa que la misma imagen y sonido que ingresan por el puerto de entrada se transmitirán a todas las pantallas conectadas a las salidas.
Existen dos tipos principales de divisores HDMI:
- Divisores Pasivos: Estos son dispositivos más sencillos que dividen la señal sin necesidad de una fuente de alimentación externa. Son adecuados para distancias cortas y cuando la integridad de la señal no es una preocupación crítica.
- Divisores Activos: Estos divisores cuentan con su propia fuente de alimentación y amplifican la señal HDMI. Esto es crucial para mantener la calidad de la señal en distancias más largas o cuando se conectan múltiples pantallas, compensando la posible degradación de la señal inherente a la división.
La tecnología detrás de los divisores HDMI implica la separación de la señal digital que proviene de la fuente HDMI. Esta señal es una combinación de datos audiovisuales que se transmiten a través de cables HDMI. El divisor garantiza que cada salida reciba los mismos datos de audio y video de alta calidad proporcionados por la fuente.
Conexión Básica: Decodificador a Splitter HDMI
El proceso de conectar un splitter HDMI a un decodificador es, en general, bastante sencillo. Los pasos a seguir son los siguientes:
- Apaga todos los dispositivos: Asegúrate de que tanto el decodificador, el splitter HDMI como los televisores estén apagados antes de realizar cualquier conexión. Esto previene posibles cortocircuitos o daños a los equipos.
- Conecta el decodificador al splitter: Utiliza un cable HDMI de alta calidad para conectar el puerto de salida HDMI de tu decodificador al puerto de entrada (Input) del splitter HDMI. Asegúrate de que las conexiones estén firmes.
- Conecta el splitter a los televisores: Utiliza cables HDMI adicionales para conectar cada uno de los puertos de salida (Output) del splitter HDMI a los puertos de entrada HDMI de cada televisor. Nuevamente, verifica que las conexiones sean seguras.
- Alimenta el splitter (si es necesario): Si tu splitter es activo, conéctalo a una toma de corriente utilizando su adaptador de alimentación.
- Enciende los dispositivos: Primero, enciende el splitter HDMI (si aplica), luego los televisores y finalmente el decodificador.
- Selecciona la entrada HDMI correcta: En cada televisor, selecciona la entrada HDMI correspondiente al puerto al que has conectado el splitter.
Una vez completados estos pasos, deberías ver la misma imagen y escuchar el mismo sonido en todas las pantallas conectadas.
Consideraciones Importantes para una Instalación Exitosa
Si bien la conexión básica es sencilla, existen varios factores que pueden influir en el rendimiento y la calidad de la señal al utilizar un splitter HDMI. Prestar atención a estos detalles es fundamental para evitar problemas comunes:
Resoluciones y Formatos HDMI
- Resoluciones: Los divisores HDMI deben ser compatibles con las resoluciones de los dispositivos conectados. Las resoluciones más comunes son 1080p (Full HD) y 4K (Ultra HD). Si los dispositivos conectados tienen resoluciones diferentes, el divisor generalmente se configurará a la resolución común más baja entre todas las pantallas para garantizar la compatibilidad. Para obtener la mejor calidad, asegúrate de que el splitter y todos los televisores soporten la resolución deseada (por ejemplo, 4K).
- Formatos de Video y Audio: Verifica que el splitter sea compatible con los formatos de video 3D (si aplica) y los formatos de audio que deseas reproducir (como Dolby Digital, DTS, PCM).
Versión y Canales HDMI
- Versión HDMI: Las versiones de HDMI (como 1.4, 2.0, 2.1) ofrecen diferentes anchos de banda y capacidades. Para asegurar la máxima calidad y compatibilidad, es recomendable que el splitter HDMI sea de una versión igual o superior a la de tu decodificador y televisores, especialmente si planeas transmitir contenido 4K o de alta tasa de refresco. Una versión HDMI inferior puede limitar la resolución o la tasa de refresco.
- Canales: Los divisores HDMI vienen con diferentes configuraciones de salida (1x2, 1x4, 1x8, etc.), indicando la cantidad de pantallas que pueden ser alimentadas simultáneamente. Asegúrate de elegir un divisor con suficientes salidas para tus necesidades.
Longitud de los Cables HDMI
La longitud máxima recomendada para un cable HDMI sin amplificación de señal es de aproximadamente 15 a 22 metros, dependiendo de la calidad del cable y la resolución. Si las distancias entre el decodificador, el splitter y los televisores superan esta longitud, es probable que experimentes pérdida de calidad, parpadeo de imagen o incluso la ausencia total de señal.
Para superar estas limitaciones de distancia, se deben emplear extensores de rango. Estos dispositivos, a menudo especificados por distancia y tipo de cable, convierten la señal HDMI a un formato que puede viajar distancias mucho mayores. Las opciones comunes incluyen:
- Convertidores de HDMI a cable UTP (Cable de Red CAT5e/CAT6): Permiten extender la señal HDMI hasta 100 metros. Estos sistemas constan de un transmisor (conectado al decodificador/splitter) y un receptor (conectado al televisor).
- Convertidores de HDMI a Fibra Óptica: Ofrecen la posibilidad de transmitir la señal a distancias de kilómetros, siendo ideales para instalaciones a gran escala.
cual NECESITAS? LA GRAN DIFERENCIA entre SPLITTER y SWITCH HDMI explicación fácil.
Protección HDCP (Protección de Contenido Digital de Alto Ancho de Banda)
El contenido de alta definición, especialmente el de servicios de streaming como Netflix, Disney+, o el proporcionado por algunos decodificadores de TV de paga, está protegido por HDCP. Esta especificación de protección contra copias cifra la señal entre el dispositivo de origen y la pantalla para evitar la piratería.
Problema Común con HDCP: Si tu decodificador de TV de paga (como Movistar, Sky, Vodafone) está protegido con HDCP, y conectas la salida HDMI a un dispositivo que no es compatible con la versión de HDCP requerida (por ejemplo, una capturadora de video antigua, un monitor no certificado, o incluso un splitter de baja calidad), es probable que la imagen se muestre en negro o aparezca un mensaje de error.
Solución con Splitter HDMI: Algunos splitters HDMI, especialmente aquellos de menor calidad o diseñados para fines específicos, pueden actuar como "puertas de enlace" para la protección HDCP. Al decodificar la señal HDCP y, en algunos casos, no volver a cifrarla en las salidas, permiten que dispositivos no certificados reciban y muestren la señal. Sin embargo, es crucial entender que ningún fabricante puede comercializar un producto diseñado exclusivamente para eliminar HDCP, ya que no obtendrían las licencias necesarias. Los splitters que logran esto lo hacen como un "efecto colateral" de su función de duplicación de señal. Para aplicaciones profesionales donde se requiere una gestión de HDCP fiable, se recomiendan soluciones más avanzadas como matrices de video o extensores con capacidad de gestión EDID.
EDID (Extended Display Identification Data)
El protocolo EDID es un proceso de comunicación entre el dispositivo de origen (decodificador) y la pantalla. Permite que el decodificador descubra las capacidades de la pantalla, como la resolución máxima, las tasas de refresco y los formatos de audio compatibles. Si el EDID no se comunica correctamente, el decodificador podría enviar una señal que la pantalla no puede reproducir, resultando en una pantalla negra o una resolución subóptima.
Algunos splitters HDMI avanzados cuentan con la capacidad de gestionar el EDID, permitiendo "guardar" o "emular" la información EDID de una pantalla específica. Esto es útil cuando se conectan múltiples pantallas con capacidades diferentes, asegurando que el decodificador envíe una señal compatible con todas ellas.
Solución de Problemas Comunes
- Pantalla Negra o Sin Señal:
- Verifica todas las conexiones HDMI.
- Asegúrate de que el splitter esté recibiendo energía (si es activo).
- Comprueba que la resolución de salida del decodificador sea compatible con el splitter y los televisores. Intenta reducir la resolución en la configuración del decodificador.
- Verifica la compatibilidad HDCP. Si el contenido está protegido, asegúrate de que el splitter y los televisores lo soporten.
- Prueba con cables HDMI más cortos y de alta calidad.
- Si usas extensores, verifica la conexión UTP o de fibra óptica.
- Imagen Parpadeante o Degradada:
- Esto a menudo se debe a la longitud del cable HDMI o a la calidad del mismo. Utiliza cables HDMI de alta calidad (certificados para la resolución deseada) y considera el uso de extensores de rango si las distancias son largas.
- Un splitter de baja calidad puede no entregar suficiente potencia a todas las salidas. Considera un splitter activo o de mayor calidad.
- La interferencia eléctrica también puede ser un factor. Asegúrate de que los cables no pasen cerca de fuentes de interferencia.
- Splitters Quemados o Dañados:
- Si los splitters se queman repetidamente, es probable que haya un problema eléctrico subyacente. Esto podría ser causado por picos de voltaje, conexiones defectuosas, o el uso de splitters pasivos en situaciones que requieren splitters activos con protección contra sobretensiones.
- Asegúrate de que la fuente de alimentación sea estable y que los voltajes sean correctos.
- Evita conectar demasiados dispositivos en cascada (un splitter conectado a otro splitter), ya que esto puede sobrecargar el sistema. En su lugar, utiliza un splitter con suficientes salidas o un amplificador de distribución de señal.
- Verifica que los cables no estén dañados o mal conectados, ya que esto puede causar cortocircuitos.
Splitters HDMI vs. Switches HDMI
Es importante no confundir un splitter HDMI con un switch HDMI. Mientras que un splitter toma una señal de entrada y la duplica a múltiples salidas, un switch HDMI tiene múltiples entradas y una única salida. Un switch te permite seleccionar qué dispositivo de entrada (por ejemplo, decodificador, consola, PC) se mostrará en una única pantalla.
Ampliando las Posibilidades: Soluciones Profesionales
Para proyectos más complejos, como la distribución de señal a un gran número de pantallas, la gestión de diferentes señales en distintas pantallas, o la transmisión a distancias muy largas, existen soluciones profesionales:
- Matrices de Video: Permiten enrutar múltiples señales de entrada a múltiples salidas de forma independiente. Por ejemplo, podrías enviar la señal del decodificador A a la TV 1 y la señal del decodificador B a la TV 2, todo desde un solo dispositivo de matriz. Marcas como Kramer y Sierra Video ofrecen excelentes soluciones en este ámbito.
- Extensores HDBaseT: Una tecnología de transmisión de alta definición que permite enviar señales de video (HDMI), audio, datos Ethernet, control (IR/RS-232) y alimentación a través de un solo cable CAT6 hasta 100 metros.
- Videowalls: Para crear una gran pantalla formada por múltiples monitores, se utilizan controladores de videowall que gestionan la distribución de la señal y la configuración de los paneles.
En resumen, conectar un splitter HDMI a un decodificador es una forma efectiva de disfrutar de tu contenido en múltiples pantallas. Al comprender los principios de funcionamiento, las consideraciones técnicas como HDCP y EDID, y las limitaciones de distancia, puedes asegurar una instalación exitosa y una experiencia audiovisual sin interrupciones. Para proyectos más ambiciosos, la consulta con expertos y el uso de equipos profesionales garantizarán la mejor solución.
