La instalación de redes de fibra óptica, un pilar fundamental de la comunicación moderna, conlleva una serie de riesgos inherentes que, si no se abordan con la debida diligencia, pueden comprometer la seguridad del personal, la integridad de la infraestructura y la continuidad del servicio. Desde la omnipresente amenaza de las líneas eléctricas hasta la sutil pero peligrosa contaminación de los conectores, cada etapa del tendido de fibra óptica exige una planificación meticulosa y la aplicación rigurosa de protocolos de seguridad. La creciente dependencia de esta tecnología, impulsada por la demanda insaciable de mayor velocidad y ancho de banda, magnifica la importancia de comprender y mitigar estos riesgos.
Evaluación Exhaustiva del Sitio: La Primera Línea de Defensa
Antes de que la primera hebra de fibra se desenrolle, una evaluación exhaustiva del sitio es un paso no negociable. Esta fase crítica implica una inspección detallada para identificar y comprender los peligros potenciales inherentes al entorno de instalación.
Peligros Aéreos y Subterráneos
Uno de los riesgos más inmediatos y potencialmente catastróficos proviene de la proximidad a líneas eléctricas aéreas. El contacto con estas líneas, incluso indirecto, puede resultar en electrocución grave o fatal. Por lo tanto, es imperativo mantener una distancia de seguridad rigurosa de todas las líneas eléctricas, especialmente cuando se trabaja cerca de postes de servicios públicos.
Igualmente crucial es la identificación de servicios subterráneos. Golpear una línea de gas enterrada puede desencadenar una explosión devastadora. Dañar una línea de agua o alcantarillado puede provocar inundaciones, daños a la propiedad y costosos problemas de infraestructura. Se deben consultar mapas de servicios públicos y, si es necesario, realizar excavaciones exploratorias para confirmar la ubicación de estos servicios antes de cualquier trabajo de excavación o perforación.
Evaluación del Entorno de Trabajo
El análisis del terreno es fundamental, ya que diferentes topografías y composiciones del suelo dictan los métodos de instalación más apropiados. Las condiciones ambientales también juegan un papel crucial; factores como la temperatura, la humedad y la exposición directa a la luz solar pueden afectar significativamente el rendimiento y la longevidad de los cables de fibra óptica. Es vital seleccionar cables que sean intrínsecamente resistentes a las condiciones ambientales locales. La planificación de la ruta del cable debe priorizar la minimización de la distancia y la evitación de curvas pronunciadas o giros bruscos. Una ruta lo más recta y directa posible no solo reduce la pérdida de señal, sino que también simplifica las tareas de mantenimiento futuro.
Inspección y Mantenimiento del Equipo: Herramientas de Precisión
La fiabilidad y seguridad de la instalación dependen intrínsecamente del estado del equipo utilizado. Una inspección meticulosa de todas las herramientas y equipos es tan vital como la evaluación del sitio.
Equipos de Instalación y Herramientas de Empalme
Escaleras, tiradores de cables y herramientas de empalme deben ser sometidos a una revisión exhaustiva. Las escaleras deben estar libres de daños, como peldaños rotos o juntas sueltas, que podrían provocar caídas. Los tiradores de cables deben estar en perfectas condiciones de funcionamiento, con cuerdas de extracción lo suficientemente resistentes para soportar el peso del cable y mecanismos de extracción que operen sin problemas. Las herramientas de empalme, como los empalmadores de fusión y los cuchillos de precisión, deben estar correctamente calibradas para garantizar la integridad de las uniones de fibra.
Mantenimiento Preventivo
La higiene en la manipulación de fibras ópticas es un diferenciador clave entre una red confiable y una plagada de interrupciones. El costo de una limpieza preventiva es mínimo en comparación con el impacto de una red caída debido a un conector contaminado. Una sola partícula de polvo puede generar una pérdida de señal significativa o interferencias inesperadas. Se estima que más del 80% de los problemas de red se deben a conectores sucios o mal manipulados.
Equipos de Protección Personal (EPP): Barreras contra el Peligro
La naturaleza misma de la fibra óptica, con sus filamentos increíblemente finos y frágiles, requiere un conjunto específico de precauciones para proteger al personal.
Protección Ocular y Manual
La protección ocular es imprescindible. Los cables de fibra óptica pueden desprender fragmentos pequeños y afilados que pueden volar fácilmente hacia los ojos. El uso de gafas de seguridad o gafas protectoras con protectores laterales es obligatorio en todo momento al manipular o cortar el cable. Los guantes son esenciales para proteger las manos de cortes y abrasiones. Al manipular el cable, especialmente durante las tareas de pelado y empalme, los bordes afilados de la cubierta del cable y los hilos de fibra pueden causar lesiones graves.
Protección Corporal y de Pies
Un sombrero duro es necesario, particularmente en áreas donde existe el riesgo de caída de objetos. Esto es común en sitios de construcción cercanos o cuando se trabaja bajo estructuras elevadas. Las botas de punta de acero son cruciales para proteger los pies de objetos pesados que podrían caerse o rodar sobre ellos, especialmente al mover equipos pesados o colocar carretes de cable.
Manejo y Tendido del Cable: Del Carrete al Conducto
El manejo físico del cable de fibra óptica presenta una serie de desafíos que requieren técnicas precisas y equipos adecuados.
Relajación y Tensión del Cable
Al relajar el cable del carrete, se debe tener cuidado para evitar que se enrede. Un cable enredado no solo representa un riesgo de tropiezo, sino que también puede dañar las fibras internas. El uso de un soporte de carrete de cable garantiza una relajación suave y controlada. Durante la tracción del cable, es fundamental aplicar la tensión correcta. Una tensión excesiva puede provocar la rotura del cable o dañar las fibras internas, mientras que una tensión insuficiente puede resultar en un cable suelto, propenso a caerse y crear un riesgo de seguridad.
Rutas de Instalación y Radio de Curvatura
Es vital mantener una ruta despejada para el cable durante la tracción, eliminando cualquier obstáculo que pueda impedir su movimiento. Se debe evitar la flexión excesiva del cable. Los cables de fibra óptica tienen un radio de curvatura mínimo especificado, el radio más pequeño alrededor del cual el cable puede doblarse sin causar pérdida de señal o daño significativo a las fibras. Exceder este radio mínimo puede disminuir el rendimiento del cable y debilitar su estructura, haciéndolo más susceptible a la rotura.
Como PELAR Cable EXTERNO De FIBRA OPTICA | CALIDAD 4K | Asi se hace en USA 🇺🇸
Instalación en Conductos y Zanjas
Al realizar zanjas para la instalación de cables, la profundidad y el ancho deben ser adecuados. La profundidad debe ser suficiente para proteger el cable de daños, generalmente entre 0.7 y 1 metro en la mayoría de los casos. Al tirar de cables a través de conductos, se deben utilizar equipos y técnicas apropiadas para evitar sobrecargar el cable. La tensión de tracción debe mantenerse dentro de los límites recomendados por el fabricante. El uso de lubricantes adecuados es esencial para facilitar el deslizamiento del cable y minimizar la fricción y el estrés. Para conductos recién instalados, se recomienda un tamaño mínimo de entre 40 mm y 50 mm, pudiendo incrementarse a 100 mm o más para tendidos largos o futuras tiradas. Minimizar los codos en los conductos es crucial para la eficiencia, considerando la instalación de cajas de empalme en lugar de curvas pronunciadas si es necesario. Los terminales de plástico en los extremos del conducto previenen daños al cable durante la tracción.
Instalaciones Aéreas
En las instalaciones aéreas, se debe tener la máxima precaución, asegurando la presencia de personal cualificado, especialmente cerca de líneas de alta tensión. El pandeo del cable tiende a aumentar con el calor o cuando los cables de alimentación transportan corrientes elevadas. Para cables mensajeros de acero, se recomienda mantenerlos en un solo lado del poste en lugar de un zigzag para mejorar la seguridad y la eficacia.
Consideraciones Específicas de Instalación: Interior y Exterior
Las instalaciones de fibra óptica presentan desafíos únicos dependiendo de si se realizan en interiores o exteriores.
Seguridad Contra Incendios en Interiores

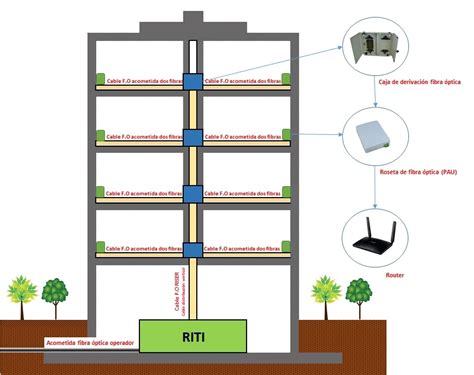

Al instalar el cable de caída FTTH en interiores, la seguridad contra incendios es una preocupación primordial. Se deben emplear cables con clasificación de fuego, especialmente en áreas con un mayor riesgo de incendio, como cerca de paneles eléctricos o en edificios comerciales. La instalación a través de paredes y techos requiere especial atención para mantener la integridad de las barreras contra incendios.
Protección Ambiental en Exteriores
La instalación al aire libre expone el cable a una variedad de desafíos ambientales. Además de los riesgos de pre-instalación, como líneas eléctricas y servicios subterráneos, las condiciones climáticas deben ser consideradas. Se debe evitar la instalación durante condiciones climáticas extremas, como fuertes lluvias, nieve o vientos intensos. Los cables deben protegerse de los factores ambientales, utilizando cubiertas resistentes a los rayos UV para prevenir daños por exposición a la luz solar y protegiéndolos de la humedad y la radiación química.
Mantenimiento y Pruebas: Garantizando la Integridad a Largo Plazo
La instalación exitosa de una red de fibra óptica no concluye con el tendido del cable; el mantenimiento y las pruebas continuas son esenciales para garantizar su rendimiento y longevidad.
Pruebas Exhaustivas del Cable Instalado
La realización de pruebas exhaustivas del cable instalado no solo asegura que el cable funcione correctamente, sino que también ayuda a identificar cualquier problema de seguridad potencial que pueda haber surgido durante la instalación. Esto incluye pruebas ópticas, como el uso de Reflectómetros Ópticos en el Dominio del Tiempo (OTDR) y otros equipos de prueba para medir la pérdida óptica, la atenuación y otros parámetros críticos del cable. Las pruebas de red posteriores verifican la capacidad del cable para soportar la transmisión de datos deseada.
Documentación y Mantenimiento Preventivo
La documentación detallada de la instalación del cable, incluyendo la ruta del cable, el recuento de fibras, las ubicaciones de empalmes y los resultados de las pruebas, es fundamental para futuras referencias y mantenimiento. Establecer un programa de mantenimiento regular permite inspeccionar el cable en busca de signos de daño o degradación, revisando las cubiertas de los cables, los conectores y los empalmes en busca de desgaste.
Riesgos Emergentes y Soluciones Innovadoras
La evolución de la tecnología de fibra óptica y el aumento de su despliegue también traen consigo nuevos desafíos y la necesidad de soluciones proactivas.
Amenazas Externas y Vandalismo
El hurto de cables y las agresiones físicas a la infraestructura se han convertido en una preocupación creciente, a pesar de que la fibra óptica carece de un valor de reventa comparable al del cobre. Los perpetradores a menudo actúan sin comprender el impacto de sus acciones, lo que resulta en interrupciones del servicio que afectan a sectores críticos como la salud y las finanzas. Las colisiones de vehículos y los actos de vandalismo también contribuyen a estos incidentes.
Redes Mixtas y Vigilancia
Para mitigar estos riesgos, se recomienda la creación de redes mixtas que integren diversas tecnologías (fibra, cobre, inalámbricas) para proporcionar respaldo y garantizar la continuidad del servicio. La implementación de sistemas de vigilancia, como sensores perimetrales y cámaras, junto con software de notificación en tiempo real, puede ayudar a detectar y responder a eventos anómalos. El diseño inteligente de redes no solo previene caídas de servicio, sino que también optimiza el mantenimiento y la respuesta ante fallos.
Buenas Prácticas para una Instalación Segura y Duradera
La adopción de un conjunto riguroso de buenas prácticas es esencial para garantizar que las instalaciones de fibra óptica sean seguras, confiables y duraderas.
Limpieza y Protección de Conectores
Mantener los extremos de los cables protegidos es primordial. Los conectores deben permanecer con sus tapas protectoras hasta el último momento posible, y se deben tener tapas de repuesto a mano para cuando se desconecte un dispositivo. El rendimiento de toda la instalación depende de que todas las conexiones se realicen entre superficies limpias y pulidas. El uso de sondas de inspección de fibra óptica es imprescindible para verificar el estado de cada conector, ya que una sola partícula puede causar pérdidas de señal significativas o daños en los equipos.
Manejo Adecuado del Cable
Es crucial no doblar los cables más de lo estrictamente necesario, conociendo los límites de radio de curvatura para cada tipo de cable. Al atar o sujetar mazos de cables, se debe proceder con especial cuidado. La tracción del cable solo debe realizarse utilizando los elementos de resistencia incorporados, como el hilo de aramida Kevlar o la varilla de fibra de vidrio, y nunca aplicando fuerza directamente sobre las fibras o la cubierta.
Almacenamiento y Documentación
Mantener todo el material, cable y accesorios en un lugar seguro, limpio y seco, a una temperatura y humedad adecuadas, y apartado de todo riesgo mecánico, es fundamental. Las bobinas de cable deben almacenarse en vertical. La identificación de todos los elementos de la instalación y la documentación exhaustiva de la misma son vitales, como si una persona desconocida tuviera que atender una avería o realizar una reforma.
Consideraciones sobre Láseres y Residuos
Los láseres utilizados en fibra óptica, incluso en herramientas de prueba, pueden ser potentes y dañar la vista si se enfocan directamente a los ojos. Nunca se debe apuntar un láser directamente a los ojos. La fibra, al ser tan fina, puede entrar fácilmente en la piel. Es recomendable acostumbrarse a trabajar con guantes y gafas protectoras, y deshacerse adecuadamente de los residuos generados durante los procesos de corte, pelado y fusionado de forma segura. Se debe evitar comer, beber o fumar en áreas donde se manipulen fibras desnudas, ya que la ingestión de partículas de fibra puede causar hemorragias internas. Los restos de fibra deben tratarse como astillas de vidrio y eliminarse correctamente. Trabajar sobre tapetes negros y utilizar delantales desechables puede minimizar la presencia de partículas de fibra en la ropa.
La instalación de un cable de caída FTTH requiere una estricta adherencia a las precauciones de seguridad. Desde las verificaciones previas a la instalación hasta la instalación propiamente dicha, cada paso del proceso debe llevarse a cabo teniendo en cuenta la seguridad. La necesidad de conexión a altas velocidades seguirá aumentando, por lo que la calidad del cableado debe ir de la mano con normas rigurosas para su instalación, mantenimiento y resguardo.
