La comunicación industrial es la espina dorsal de la automatización moderna, permitiendo la interacción fluida entre una miríada de dispositivos, desde sensores y actuadores hasta controladores y sistemas de gestión empresarial. En este intrincado ecosistema, la fiabilidad y la eficiencia de la transmisión de datos son primordiales. La terminación de un bus de comunicación, particularmente en el contexto de Ethernet industrial, emerge como un pilar fundamental para asegurar que esta comunicación se mantenga robusta, libre de errores y optimizada para los exigentes entornos de producción.
El Fundamento de la Comunicación Industrial: Del Origen a la Integración
La comunicación industrial, en su esencia, se define como el intercambio de información entre dos o más partes dentro de un contexto industrial. Este intercambio se materializa a través de paquetes de datos y se rige por una serie de protocolos de comunicación industrial. Históricamente, los sistemas de automatización a menudo operaban en silos aislados. El avance hacia una industria totalmente automatizada requirió la interconexión de estos sistemas dispares, dando lugar al desarrollo de los sistemas de bus de campo.

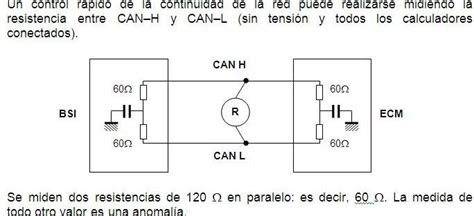

Los sistemas de bus de campo, como el CAN (Controller Area Network), representan un avance significativo al proporcionar una infraestructura estandarizada para la comunicación entre controladores, sensores y actuadores. La terminación de un bus CAN, por ejemplo, es un paso esencial para garantizar una comunicación fiable. Esto implica la identificación de los puntos finales de la red, aquellos dispositivos más alejados entre sí, y la adición de una resistencia de terminación CAN de 120 ohmios en ambos extremos. Esta resistencia es crucial para proporcionar un camino para el flujo de corriente y minimizar los reflejos de la señal, evitando así la degradación de la información transmitida.
La Estructura Jerárquica de la Automatización Industrial
Una red industrial moderna se estructura típicamente en varios niveles, cada uno con funciones y características de comunicación específicas.
Nivel de Campo: En este nivel, los controladores se conectan directamente a los sensores y actuadores, controlando cada uno una porción del sistema. La información se transfiere en paquetes de datos de tamaño reducido, que van desde unos pocos bytes hasta unos pocos kilobytes. La transmisión de datos es cíclica y se caracteriza por un ciclo de bus corto, cuya duración depende de la aplicación específica. Cada dispositivo en la red está constantemente monitoreando el tráfico. Cuando se detecta una colisión o una anomalía, ambos dispositivos involucrados detienen la transmisión de inmediato para evitar la corrupción de datos.
Nivel de Control: Este nivel superior interconecta los sistemas del nivel de campo y sirve como puente hacia los sistemas de gestión empresarial. Aquí residen sistemas como MES (Manufacturing Execution System), que se conectan directamente a los sistemas de control para acceder a los datos de producción actuales. Las redes en este nivel suelen ser de mayor escala, como las redes WAN Ethernet, utilizadas para la planificación de la fábrica y el intercambio de información de gestión. Los datos se transfieren en volúmenes significativos, desde unos pocos megabytes hasta gigabytes.
Nivel de Información: Este es el nivel más alto de una planta o sistema de automatización industrial. Aquí es donde el ERP (Enterprise Resource Planning) permite la recopilación y organización de datos empresariales a través de paquetes de software integrados. Las redes en este nivel, como las WAN Ethernet, facilitan el intercambio de información de gestión a gran escala.
Estos niveles no funcionan de manera aislada. Cada componente juega un papel clave en el rendimiento de la red, evitando interrupciones, minimizando la latencia y asegurando la interoperabilidad entre sistemas.
La Evolución hacia Ethernet Industrial: PROFINET como Estándar
La necesidad de interconectar sistemas aislados y la creciente demanda de velocidad, fiabilidad y flexibilidad impulsaron la evolución de los sistemas de bus de campo. Los sistemas de bus de campo basados en Ethernet, como PROFINET, aprovechan la tecnología Ethernet para la comunicación industrial, ofreciendo un gran ancho de banda y una rápida transmisión de datos.
¿Qué es PROFINET?
PROFINET (PROcess FIeld NETwork) es un protocolo de comunicación desarrollado por la organización PROFIBUS & PROFINET International (PI). Está diseñado para conectar dispositivos industriales con diversos tipos de equipamiento productivo, como motores, sensores y otros dispositivos electrónicos. El protocolo fue diseñado para ser independiente del fabricante, lo que significa que los dispositivos de diferentes marcas pueden funcionar juntos sin problemas. Además, el protocolo se ha optimizado para proporcionar un rendimiento óptimo a través de soluciones innovadoras como la detección automática de equipamiento, herramientas de diagnóstico avanzadas y recuperación rápida en caso de fallas. Estas características hacen que las redes basadas en PROFINET sean ideales para los entornos industriales modernos.
Características Clave de PROFINET
El estándar PROFINET es una tecnología de red de campo para la comunicación entre equipos industriales y controladores. Está basado en Ethernet y se usa para interconectar dispositivos dentro de sistemas automatizados para el ahorro de tiempo, reducción de costes y mejora del rendimiento. El estándar PROFINET ofrece los siguientes beneficios:
- Alta Velocidad de Comunicación: Proporciona alta velocidad de comunicación a partir de 100 Mbps, lo que permite realizar múltiples tareas simultáneamente.
- Protocolos Flexibles: Admite protocolos flexibles para permitir a los dispositivos compartir información sin conflictos.
- Arquitectura Escalable: Ofrece una arquitectura escalable que permite añadir dispositivos fácilmente según sea necesario. Utiliza estructuras jerárquicas complejas, lo que facilita la gestión del sistema, y también posee capacidades autodescriptivas e interoperables que simplifican el diseño y la configuración de redes.
- Compatibilidad con Ethernet: Al estar basado en Ethernet (IEEE 802.3), es compatible con otros protocolos como TCP-UDP/IP, SNMP, LLDP, DHCP. Esto significa que se puede manejar múltiples protocolos en un único sistema sin complicaciones adicionales.
- Seguridad Integrada: Cuenta con seguridad integrada para proteger sus datos confidenciales contra cualquier intruso externo o ataque malicioso.
- Funciones Avanzadas: Ofrece funciones avanzadas como monitorización en tiempo real, diagnóstico remoto y análisis predictivo de fallas para ayudar a los operadores en su procesamiento industrial diario. Estas características contribuyen enormemente a la eficiencia operacional al permitir que los problemas detectados se aborden inmediatamente antes de que causen un daño significativo a los activos o producción del negocio industrial.
Detección Automática: Permite a los usuarios detectar fácilmente los dispositivos conectados a la red sin necesidad de configurarlos manualmente; esta característica también facilita enormemente el mantenimiento predictivo y correctivo del software asociado al sistema.
Supervisión Remota Avanzada: Permite a los usuarios realizar un seguimiento en tiempo real del rendimiento global del sistema mediante la recopilación continua de datos desde los dispositivos conectados; esta información puede luego ser utilizada para identificar tendencias o puntos débiles en el sistema antes de que tengan lugar fallas mayores.
Interoperabilidad: La interoperabilidad entre plataformas tecnológicas de diferentes fabricantes se logra a través de un exhaustivo proceso de certificación de todos los componentes PROFINET en laboratorios de prueba certificados, garantizando que todos los requerimientos sean cumplidos, facilitando de esta manera la adopción independientemente de la plataforma.
¿Por qué es el estándar?
PROFINET es el estándar de comunicación para la automatización de procesos industriales porque ofrece ventajas en términos de eficiencia, fiabilidad y seguridad a los usuarios finales. Estas características han contribuido a que PROFINET se convierta en el estándar más extendido para la automatización industrial, con una penetración cada vez mayor en el mercado.
- Eficiencia: Posee un alto nivel de eficiencia debido a sus bajos requerimientos de ancho de banda y su baja latencia. Su arquitectura profesional permite a los usuarios implementar rápidamente soluciones efectivas para sus necesidades específicas.
- Fiabilidad y Seguridad: La fiabilidad y seguridad que ofrece PROFINET son fundamentales a la hora de trabajar con equipos críticos en entornos industriales. Su arquitectura basada en red abierta permite al usuario controlar totalmente todos los dispositivos conectados, lo que garantiza la prevención de fallas durante el proceso de trabajo. La seguridad del sistema se refuerza además mediante mecanismos tales como autenticación y cifrado.
- Comparativa con otras soluciones: PROFINET destaca por su capacidad para cumplir con exigencias tales como alta velocidad, complejidad en los procesos y eficiencia energética sin comprometer la estabilidad del sistema. Esto hace que sea un estándar ideal para actividades críticas donde la mínima falla puede ocasionar daños a personas, medio ambiente o instalaciones industriales.
La Importancia de la Infraestructura: Cables y Conectores
La elección de cables y conectores adecuados es fundamental para garantizar la estabilidad de la red en entornos industriales exigentes. Para PROFINET, se recomiendan cables trenzados y apantallados, que ofrecen una mayor protección contra la interferencia electromagnética externa, omnipresente en las instalaciones industriales. Los cables CAT5 (según EIA/TIA 568) o Class D (según ISO/IEC 11801) o superiores son necesarios para la conexión de dispositivos en una red PROFINET, utilizando 4 hilos (2 pares).
Los conectores para cobre deben cumplir con los estándares industriales para asegurar una conexión robusta. Asimismo, existen cables de fibra óptica y conectores específicos que cumplen con el estándar PROFINET, ofreciendo ventajas en entornos con altas exigencias de inmunidad a interferencias y para comunicaciones a larga distancia.
Sistemas de Bus de Campo Tradicionales vs. Ethernet Industrial
Si bien los sistemas de bus de campo tradicionales ofrecen transmisión de datos determinista con intervalos de tiempo fijos, lo cual es suficiente para muchas tareas de control, los sistemas de bus de campo basados en Ethernet han ganado terreno debido a su mayor ancho de banda y velocidad.
Comparativa de Sistemas de Comunicación Industrial:
| Característica | Ethernet Industrial (PROFINET) | Bus de Campo Tradicional (ej. PROFIBUS) | Comunicación Serie (ej. Modbus RTU) | Comunicación Inalámbrica Industrial |
|---|---|---|---|---|
| Velocidad | Alta (Gigabit+) | Moderada (Mbps) | Baja (Kbps) | Variable (desde Kbps hasta Mbps) |
| Confiabilidad | Alta (detección de colisiones, corrección de errores) | Alta (protocolos deterministas) | Moderada (susceptible a EMI, atenuación de señal) | Variable (depende de la tecnología, susceptible a interferencias) |
| Costo | Más alto (infraestructura, switches) | Moderado | Bajo (hardware y cableado) | Variable (costo de hardware, licencias, mantenimiento) |
| Escalabilidad | Excelente (fácil expansión) | Limitada (diseños más pequeños) | Restringida (comunicaciones de menor escala) | Alta (cobertura amplia) |
| Rendimiento en Tiempo Real | Enfrenta desafíos (Ethernet tradicional), pero PROFINET lo optimiza. | Diseñado para tiempo real (determinista) | Limitado | Variable (tecnologías modernas ofrecen buen rendimiento) |
| Escenarios Aplicables | Sistemas a gran escala, alta velocidad, alta confiabilidad, tiempo real. | Diseños complejos, menor escala, control industrial, robótica. | Corto alcance, baja velocidad, adquisición de datos de sensores, comandos simples. | Dispositivos móviles, flexibilidad, movilidad, amplias áreas de cobertura. |
La Flexibilidad de los Maestros IO-Link Multiprotocolo
Una solución particularmente flexible para la tecnología de automatización es el uso de maestros IO-Link con funcionalidad multiprotocolo. Estos módulos permiten utilizar una topología uniforme para diferentes conceptos de control, independientemente del sistema de control superior integrado. La estructura física y el cableado permanecen constantes, simplificando la planificación, instalación, adaptación y ampliación de las soluciones de automatización.
Las ventajas en el almacenamiento son significativas: al admitir diferentes protocolos con un solo módulo, se reduce el número de componentes necesarios, lo que simplifica el inventario y disminuye los costos de almacenamiento. La sencilla parametrización y el diagnóstico de los dispositivos permiten un mantenimiento y reparación más rápidos, reduciendo aún más los costos operativos totales.
Nuestros maestros IO-Link con multiprotocolo son compatibles con la mayoría de los protocolos Ethernet industriales establecidos, como PROFINET, EtherNet/IP y EtherCAT. Además, están preparados para el futuro, siendo compatibles con interfaces IoT como REST API y MQTT. La interfaz web fácil de usar permite una configuración cómoda y sencilla.
Efectos Sinérgicos en la Automatización Industrial
La combinación de sistemas de bus de campo con protocolos de comunicación modernos, como REST API, MQTT y OPC UA, crea efectos sinérgicos que aumentan considerablemente la eficiencia y la flexibilidad en la automatización industrial. Mientras que los sistemas de bus de campo permiten la comunicación entre los dispositivos in situ, los protocolos mencionados garantizan que estos datos puedan integrarse perfectamente en sistemas superiores. Esto permite la supervisión, el análisis y el control centralizados de los procesos de automatización, lo que se traduce en una mayor capacidad de respuesta y una mayor productividad.
El Diseño de la Red y la Terminación: Claves para el Éxito
El diseño de la red es clave. La elección de cables y conectores adecuados es fundamental para garantizar la estabilidad de la red en entornos industriales exigentes. La terminación de un bus de comunicación es un paso esencial para garantizar una comunicación fiable entre los dispositivos de la red.
REDES INDUSTRIALES [Qué son, tipos y ventajas]
En resumen, la terminación adecuada de un bus de comunicación, ya sea CAN o dentro de una red Ethernet industrial, es un paso crucial para garantizar una comunicación fiable entre los dispositivos. Ethernet industrial, con estándares como PROFINET, representa una pieza clave en la Industria 4.0, ofreciendo la velocidad, flexibilidad y fiabilidad necesarias para los procesos de automatización modernos. La correcta implementación de la infraestructura de red, incluyendo cables, conectores y la adecuada terminación, es indispensable para el éxito y la eficiencia de cualquier sistema de automatización industrial.
