La comunicación digital, pilar de nuestro mundo interconectado, se basa en la transmisión eficiente y fiable de información. Dentro de este vasto campo, la Modulación por Desplazamiento de Frecuencia (FSK) emerge como una técnica fundamental, particularmente en la forma en que las señales digitales se codifican y transmiten a través de diversos medios. Lejos de ser un concepto meramente teórico, la FSK ha sido y sigue siendo la base de numerosas tecnologías, desde los primeros módems telefónicos hasta los sistemas de radio modernos y la electrónica de consumo. Este artículo se adentra en el fascinante mundo de la FSK, explorando sus principios, su funcionamiento, sus variantes y su impacto en el panorama de las comunicaciones.
Los Fundamentos de la FSK: Dos Frecuencias, Dos Estados
En su esencia más pura, la FSK es un método de modulación digital que utiliza dos o más frecuencias diferentes para representar cada símbolo de información. Cuando se trata de datos binarios, esto se traduce en dos frecuencias discretas: una para representar el dígito "1" (conocido como "marca") y otra para representar el dígito "0" (el "espacio"). La señal moduladora, que es la que lleva la información digital, varía entre estos dos valores de tensión discretos, formando un tren de pulsos.
La relación de cambio a la salida del modulador se denomina baud-rate. En el caso específico de la FSK binaria, donde cada símbolo corresponde a un solo bit, el bit rate es igual al baud rate. Esto significa que la velocidad a la que se transmiten los símbolos es directamente proporcional a la velocidad a la que se transmiten los bits.

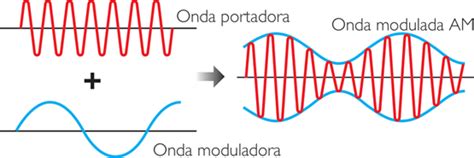

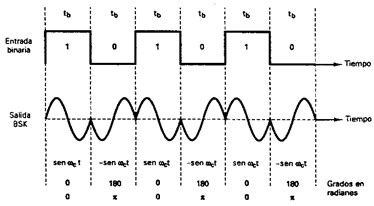

A diferencia de otras técnicas de modulación como la Modulación por Desplazamiento de Amplitud (ASK), donde la intensidad de la señal varía, o la Modulación por Desplazamiento de Fase (PSK), donde la fase de la onda portadora se altera, la FSK se centra exclusivamente en la variación de la frecuencia. Esta característica le confiere una ventaja inherente en entornos ruidosos.
¿Por Qué FSK? La Resistencia al Ruido como Ventaja Clave
Una de las principales motivaciones para el desarrollo y la adopción de la FSK radica en su robustez frente al ruido y las interferencias. La modulación ASK, por ejemplo, tiene el inconveniente de ser muy sensible al ruido que se acumula a lo largo del canal de transmisión. Pequeñas fluctuaciones en la amplitud de la señal, causadas por el ruido, pueden ser interpretadas erróneamente por el receptor como cambios en los datos. Esto puede llevar a una relación señal-ruido (S/N) a la entrada del receptor tan baja que la probabilidad de error no sea tolerable.
En contraste, en la FSK, la información está codificada en la frecuencia de la señal, no en su amplitud. Un ruido o una señal espuria pueden alterar la amplitud de una señal FSK, pero no su frecuencia. Esto significa que un receptor FSK puede discriminar entre las dos frecuencias asignadas para los bits "0" y "1" de manera mucho más fiable, incluso en presencia de ruido considerable. Esta propiedad hace que la FSK sea una opción particularmente valiosa en aplicaciones donde la integridad de la señal es primordial y el canal de comunicación no es ideal.
Un Viaje Histórico a Través de la FSK
La historia de la FSK se entrelaza con la evolución de las comunicaciones digitales. Sus orígenes se remontan a los inicios de la radiocomunicación, a mediados del siglo XX. Con el avance de la tecnología digital, los ingenieros buscaban métodos más fiables para la transmisión de datos a través de diversos medios. La FSK surgió como una solución atractiva gracias a su resistencia al ruido.
Durante las décadas de 1950 y 1960, la FSK se adoptó ampliamente en la telegrafía y las primeras redes informáticas. La FSK binaria (BFSK), que codifica datos binarios desplazando la frecuencia portadora entre dos valores discretos, fue especialmente significativa en los primeros sistemas de radio digital y celulares. Marcó un hito importante en la historia de la comunicación digital. Su capacidad para codificar datos binarios en diferentes frecuencias la convirtió en la opción preferida para los módems, dispositivos que convertían las señales digitales de las computadoras en señales analógicas aptas para la transmisión a través de las líneas telefónicas.
A lo largo de las décadas, la FSK ha evolucionado, beneficiándose de los avances en electrónica y procesamiento de señales. Hoy en día, sigue siendo una técnica fundamental en la comunicación digital, que sustenta tecnologías como la comunicación inalámbrica, los sistemas RFID y otras.
El Mecanismo de Funcionamiento de la FSK
La modulación FSK se lleva a cabo mediante un modulador FSK, que es un circuito electrónico diseñado para cambiar la frecuencia de una onda portadora según los datos de entrada. Para lograr esto, se pueden emplear dos enfoques principales:

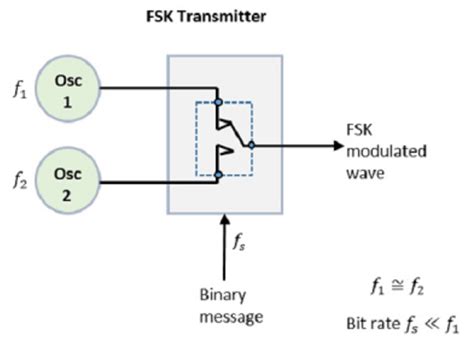

Dos Osciladores Separados: Un sistema puede utilizar dos osciladores de frecuencia fija, cada uno sintonizado a una de las frecuencias designadas para los bits "0" y "1". Un circuito de conmutación selecciona cuál de los dos osciladores está activo en un momento dado, basándose en la señal de entrada digital.
Un Oscilador de Frecuencia Variable (VCO): Alternativamente, se puede emplear un único oscilador controlado por tensión (VCO). La tensión de entrada a este oscilador se varía según los datos digitales, lo que provoca que su frecuencia de salida cambie entre los dos valores deseados. Este enfoque es técnicamente más complejo pero ofrece mayor flexibilidad y, en muchos casos, una mayor fiabilidad.
Independientemente del método utilizado, la señal de salida del modulador es una onda de amplitud constante cuya frecuencia varía para codificar la información digital. La velocidad a la que se produce este cambio de frecuencia está determinada por la velocidad de los datos de entrada.
La demodulación de una señal FSK en el receptor implica detectar estas variaciones de frecuencia y convertirlas de nuevo en una secuencia de bits binarios. Existen diferentes técnicas de demodulación, incluyendo la demodulación coherente y la demodulación incoherente.
Demodulación Incoherente: Este método es más sencillo y menos sensible a los cambios de fase de la señal. Suele implicar el uso de filtros sintonizados a las frecuencias de marca y espacio, junto con detectores de envolvente. Si el filtro de marca responde fuertemente, se interpreta un "1"; si responde el filtro de espacio, se interpreta un "0".
Demodulación Coherente: Este enfoque es más complejo pero generalmente ofrece un mejor rendimiento, especialmente en condiciones de bajo nivel de señal. Requiere que el receptor mantenga una referencia de fase sincronizada con la señal transmitida. Un circuito de enganche de fase (PLL) es comúnmente utilizado para este propósito. El PLL intenta igualar su frecuencia de oscilación a la frecuencia de la señal de entrada. Cuando la señal de entrada cambia de frecuencia, el PLL la sigue, y la tensión de control del PLL se utiliza para determinar si la señal está en la frecuencia de marca o de espacio.
FSK en Acción: El Caso del "Tren-Tierra" y la Radio Retro
La aplicación práctica de la FSK es fascinante y abarca desde sistemas de comunicación ferroviaria hasta la radioafición. Un ejemplo notable es el sistema "Tren-Tierra", un sistema de radioteléfono adoptado por Renfe en España en la década de 1980 para la comunicación entre el puesto de mando y los maquinistas. Aunque ha caído en desuso en favor de tecnologías más modernas como GSM-R, el Tren-Tierra es un testimonio de la ingeniería de comunicaciones de la época y una excelente demostración de FSK.
En este sistema, la comunicación se realizaba mediante tonos de audio modulados en FSK. La portadora de radio UHF (alrededor de 447.700 MHz) se modulaba en FM, y esta señal FM transmitía a su vez un sonido modulado mediante FSK. Las frecuencias utilizadas eran de 1300 Hz y 1700 Hz para los símbolos de datos, y un tono de 2280 Hz indicaba un canal libre.
La simplicidad de este sistema, donde una señal de audio modulada en FSK se transmitía a través de una portadora FM, se debía a la facilidad de encontrar transmisores y receptores de UHF capaces de transmitir o recibir sonidos en FM. Diseñar transmisores preparados para variar su frecuencia de transmisión de acuerdo a una entrada digital directamente en UHF era, y sigue siendo, más complejo y menos común.
El análisis de estas transmisiones revela la estructura de los paquetes de datos FSK, incluyendo una cabecera para indicar el principio de la trama, un cuerpo de datos y, en algunos casos, un indicador de fin de paquete. La velocidad de transmisión observada era de aproximadamente 600 baudios, lo que se ajusta bien a la duración de los bits detectados.
Introducción a ERTMS... en 6 minutos | Exceltic
Este tipo de análisis, realizado con equipos de radioaficionado modernos como receptores SDR (Software Defined Radio), permite desentrañar protocolos de comunicación que, aunque obsoletos, forman parte de la historia de la tecnología.
El Chip TCM3105 y la Era de los Módems AFSK
La implementación de la FSK en módems ha sido un pilar de las comunicaciones digitales durante décadas. Un componente clave en esta historia es el chip TCM3105, un demodulador FSK diseñado para aplicaciones de módem. Aunque en los años 90 conseguir este chip era una tarea ardua y costosa, hoy en día se puede encontrar a precios muy bajos, indicando una posible reanudación de su fabricación por parte de fabricantes chinos.
El TCM3105 implementaba por hardware un Modulador-Demodulador de FSK compatible con los estándares CCITT V.23 y Bell 202. El estándar V.23, por ejemplo, utiliza frecuencias de 1300 Hz y 1700 Hz a 600 baudios, mientras que el Bell 202 emplea 1200 Hz y 2200 Hz a 1200 baudios. Estas frecuencias y velocidades de transmisión coinciden notablemente con las observadas en transmisiones como la del Tren-Tierra.
La arquitectura interna del TCM3105, aunque compleja, demuestra la ingeniosidad de la época. Utiliza un algoritmo de Goertzel para calcular componentes específicos de la transformada de Fourier en la señal de entrada, lo que permite una demodulación eficiente. El proceso de señal dentro del chip implica la conversión de la señal analógica de entrada en una onda rectangular, su procesamiento mediante un flip-flop que duplica la frecuencia, seguido de un filtro paso bajo y un comparador para obtener la señal digital de salida.
La demodulación de señales AFSK (Audio Frequency Shift Keying), como las generadas por el TCM3105, a menudo implicaba la decodificación de códigos de línea como el NRZI(S) (Non-Return to Zero Inverted). A diferencia del NRZL, donde los cambios de nivel representan los bits, en NRZI(S) lo importante son los cambios de estado: un cambio de nivel indica un "0", mientras que la ausencia de cambio indica un "1". La duración de estos estados se mide para determinar la secuencia de bits.
La aparición de Internet y la popularización de la radioafición digital llevaron al desarrollo de software como Soundmodem, que permite realizar la demodulación FSK utilizando únicamente la tarjeta de sonido de un PC. Esto ha democratizado el acceso a tecnologías como el APRS (Automatic Packet Reporting System), un sistema de seguimiento GPS para radioaficionados que utiliza FSK para transmitir datos en UHF.
Variantes de FSK y su Aplicación
La FSK no es una técnica monolítica, sino una familia de métodos que han evolucionado para adaptarse a diferentes necesidades. Algunas de las variantes más importantes incluyen:
Modulación por Desplazamiento de Frecuencia Binaria (BFSK): La forma más simple, utilizando dos frecuencias para 0 y 1.
Modulación por Desplazamiento Mínimo (MSK): Una variante más avanzada que utiliza el menor desplazamiento de frecuencia posible para optimizar el uso del ancho de banda. La MSK es una forma de FSK continua en fase, lo que significa que la fase de la onda portadora es continua en los puntos de transición de frecuencia. Esto reduce las emisiones fuera de banda y mejora la eficiencia espectral.
Modulación por Desplazamiento Mínimo Gaussiano (GMSK): Una versión refinada de MSK que aplica un filtro gaussiano a la señal de banda base antes de la modulación. Esto suaviza los cambios bruscos de frecuencia, reduciendo aún más el ancho espectral. La GMSK es ampliamente utilizada en sistemas de comunicación móvil, como el estándar GSM, debido a su excelente eficiencia espectral y su robustez.
Modulación por Desplazamiento de Frecuencia de Audio (AFSK): Diseñada para transmitir señales digitales a través de canales de audio, como líneas telefónicas o enlaces de radio. Los módems telefónicos y muchos sistemas de radioafición utilizan AFSK.
FSK Multinivel (MFSK): Amplía el concepto básico utilizando más de dos frecuencias para representar múltiples bits simultáneamente. Esto aumenta la velocidad de transmisión de datos, pero a costa de una mayor complejidad y una mayor susceptibilidad al ruido.
La selección del tipo de FSK adecuado depende de los requisitos específicos de la aplicación, como la necesidad de priorizar el uso del ancho de banda, la calidad de la señal, la velocidad de transmisión de datos o la robustez contra interferencias.
El Papel Continuo de la FSK en la Tecnología Moderna
A pesar de la aparición de técnicas de modulación más sofisticadas, la FSK sigue desempeñando un papel fundamental en numerosos sistemas de comunicación modernos. Su simplicidad de diseño e implementación, combinada con su robustez intrínseca frente al ruido de amplitud, la convierte en una opción atractiva para una variedad de aplicaciones:
Comunicaciones Móviles: Aunque los sistemas modernos como LTE y 5G utilizan modulaciones más complejas, la FSK (especialmente GMSK) ha sido crucial en generaciones anteriores y sigue presente en algunas funciones de control.
Sistemas RFID (Identificación por Radiofrecuencia): La FSK se utiliza para transmitir datos entre etiquetas y lectores de RFID de forma eficaz y rentable.
Módems de Datos: Los módems que convierten señales digitales en analógicas para su transmisión a través de líneas telefónicas todavía emplean FSK, a menudo en combinación con otras técnicas.
Electrónica de Consumo: Dispositivos cotidianos como teclados y ratones inalámbricos, abridores de puertas de garaje, mandos a distancia y sistemas de seguridad para el hogar a menudo utilizan FSK para su comunicación inalámbrica, proporcionando comodidad y fiabilidad.
Telemetría: En aplicaciones donde la recopilación remota de datos es crucial, la FSK se emplea para enviar información a largas distancias de forma fiable.
La capacidad de la FSK para mantener la integridad de los datos en diversos medios, incluso en entornos desafiantes, asegura su relevancia continua en el panorama de las comunicaciones digitales. Su legado, desde los primeros experimentos hasta su integración en tecnologías de vanguardia, demuestra la perdurable importancia de esta técnica de modulación.
Consideraciones Técnicas y Diseño
La implementación práctica de la FSK implica consideraciones técnicas importantes. Por ejemplo, en el diseño de un receptor FSK, la elección entre demodulación coherente e incoherente dependerá de los requisitos de rendimiento y complejidad. El uso de circuitos integrados como el LM565 (un PLL) permite implementar receptores FSK coherentes con relativa facilidad. Estos circuitos integrados manejan la sincronización de fase y la detección de frecuencia, simplificando el diseño general del receptor.
La configuración de un PLL para FSK implica ajustar parámetros como la frecuencia central (frecuencia libre de oscilación del PLL), que idealmente debe coincidir con la frecuencia central del modulador FSK, y el margen de captura (capture range), que define el rango de frecuencias de la señal de entrada que el PLL puede seguir. La sensibilidad del PLL, a menudo expresada en términos de la constante de bucle, también es crucial para un rendimiento óptimo.
En el lado de la modulación, el uso de osciladores controlados por tensión (VCO) como el LM566 permite generar señales cuya frecuencia se puede variar de forma precisa mediante una tensión de entrada. El diseño de estos VCOs implica la selección de componentes como resistencias y condensadores para establecer la frecuencia central y el rango de modulación.
La desviación de frecuencia (Δf) es un parámetro clave en FSK. Representa la diferencia entre la frecuencia portadora y las frecuencias de marca y espacio. Un índice de modulación más alto, que implica una mayor desviación de frecuencia, generalmente conduce a una mejor inmunidad al ruido pero a un mayor ancho de banda ocupado. El ancho de banda mínimo necesario para una transmisión FSK está relacionado con el índice de modulación y la velocidad de bits, y puede calcularse utilizando aproximaciones basadas en la serie de Fourier de señales moduladas.
Al diseñar sistemas FSK, es esencial considerar el código de línea utilizado para representar los datos binarios. Si bien el NRZL es simple, el NRZI(S) es común en muchas aplicaciones de radio digital. La decodificación de NRZI(S) implica la detección de cambios de nivel y el cálculo del tiempo entre ellos para determinar la secuencia de unos y ceros.
Además, protocolos de comunicación de radioaficionado como AX.25, que se basa en el estándar HDLC, utilizan la FSK para la transmisión de paquetes de datos. Estos protocolos incorporan mecanismos como el bit-stuffing para asegurar que no haya secuencias de bits que puedan ser malinterpretadas, y el Frame Sequence Check (CRC) para la detección de errores. La interpretación de tramas APRS, basadas en AX.25, es como viajar al pasado y tener la rara oportunidad de entender una conversación en una lengua muerta.
La comprensión detallada de estos aspectos técnicos, desde el diseño del modulador y el demodulador hasta la implementación de protocolos de comunicación, es fundamental para el desarrollo y la optimización de sistemas que utilizan FSK.
