Cómo Conectar una Red RS485 a Ethernet: La Puerta Hacia la Conectividad Moderna

En el panorama actual de la ingeniería, especialmente en los ámbitos de la automatización industrial y el Internet de las Cosas (IoT), la necesidad de integrar dispositivos de comunicación serial, como los que utilizan el estándar RS485, con sistemas basados en Ethernet es una constante. El RS485, un pilar en la comunicación de controladores industriales, sensores y medidores, presenta desafíos inherentes para su integración en redes IP modernas. Su naturaleza serial, la ausencia de direcciones IP y la falta de protocolos de red estándar como TCP o UDP, lo hacen no enrutable y inaccesible para aplicaciones de nivel superior mediante herramientas Ethernet convencionales. Superar estas limitaciones y tender un puente entre el mundo serial y el digital es donde entra en juego una solución tecnológica fundamental: el Convertidor RS485 a Ethernet.

El Desafío de la Integración Serial en Redes IP

Los dispositivos que emplean el estándar RS485, aunque robustos y fiables para la comunicación a corta y media distancia, carecen de las características esenciales para operar directamente en redes Ethernet. No poseen direcciones IP, lo que imposibilita su identificación y localización en una red. Tampoco implementan pilas de protocolos de red ni estructuras de tramas Ethernet, impidiendo la comunicación directa a través de protocolos como TCP o UDP. Esta incompatibilidad inherente significa que estos dispositivos no son enrutables en redes IP y no pueden ser accedidos por aplicaciones de software superiores utilizando las herramientas estándar de Ethernet. Estas limitaciones representan un obstáculo significativo para los ingenieros que buscan implementar acceso remoto, consolidar la adquisición de datos de múltiples fuentes o integrar sistemas industriales en plataformas en la nube. Para abordar esta brecha de conectividad, se requiere un dispositivo especializado capaz de realizar una conversión multifacética: traducir las señales eléctricas, encapsular los datos seriales en paquetes de red y ejecutar la traducción de protocolos necesaria.

El Convertidor RS485 a Ethernet: Un Puente de Datos Esencial

El propósito fundamental de un convertidor de RS485 a Ethernet, también conocido como Servidor de Dispositivos Serial, es precisamente conectar dispositivos seriales, como sensores, PLCs (Controladores Lógicos Programables) y otros controladores, a una red Ethernet. Este dispositivo actúa como un traductor, permitiendo que la información fluya sin problemas entre dos mundos de comunicación distintos.

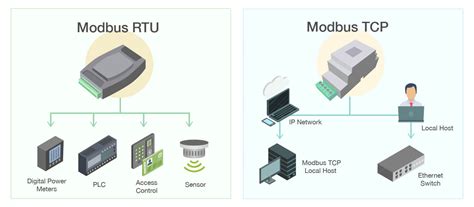

La conversión de protocolo es una de las funciones clave. Muchos convertidores RS485 a Ethernet soportan la conversión de Modbus RTU (utilizado comúnmente en RS485) a Modbus TCP (la versión para Ethernet). Esto integra de manera efectiva los marcos de comunicación serial y Ethernet, permitiendo que los dispositivos Modbus RTU sean accesibles a través de redes TCP/IP.

Transmisión Transparente y Bidireccional

Una característica esencial de estos convertidores es su capacidad para realizar una transmisión de datos bidireccional y transparente. Esto significa que la información se transmite entre las interfaces serial (RS485) y Ethernet sin alteraciones ni modificaciones en su contenido. El convertidor recibe las señales RS485, las encapsula en tramas TCP/IP y las envía a través de la red Ethernet, y viceversa. Esencialmente, funciona como un puente de datos, asegurando que los datos seriales lleguen a su destino en la red IP y que las respuestas de la red IP lleguen correctamente a los dispositivos seriales.

Acceso y Configuración Simplificados

La gestión y configuración de estos convertidores se ha vuelto cada vez más accesible. La mayoría de los convertidores modernos incorporan un servidor web integrado. Esto permite a los usuarios configurar los parámetros seriales (como la velocidad de transmisión, los bits de datos, los bits de parada y la paridad), los ajustes de red (dirección IP, máscara de subred, puerta de enlace) y los modos de protocolo directamente desde un navegador web estándar. Esta interfaz web simplifica enormemente el proceso de puesta en marcha y mantenimiento.

Instalación y Configuración: Un Proceso Paso a Paso

La instalación y configuración de un convertidor RS485 a Ethernet, aunque requiere atención al detalle, es un proceso generalmente sencillo. Los pasos clave incluyen:

1. Encender el Convertidor: Proporcionar alimentación eléctrica al convertidor, asegurándose de que cumpla con su rango de entrada nominal.
2. Instalar el Controlador/Software: Descargar e instalar el controlador o software de configuración correspondiente, que varía según el modelo del convertidor y el sistema operativo del equipo de gestión.
3. Configurar la Dirección IP: Acceder a la interfaz de gestión del convertidor (generalmente a través de su servidor web o una utilidad de configuración dedicada) y establecer los parámetros de red esenciales: dirección IP, máscara de subred y puerta de enlace. Es crucial que el convertidor se encuentre en la misma subred que los dispositivos de red a los que se conectará.
4. Ajustar los Parámetros Seriales: Dentro de la misma interfaz de gestión, configurar los parámetros de comunicación serial. Esto incluye la velocidad de transmisión (baud rate), el número de bits de datos, los bits de parada y la paridad. Estos parámetros deben coincidir exactamente con los configurados en los dispositivos RS485 conectados.
5. Iniciar Sesión en la Interfaz Web: Abrir un navegador web en un ordenador conectado a la red y navegar a la dirección IP asignada al convertidor.
6. Configurar el Protocolo de Comunicación: Seleccionar el modo de red y protocolo adecuados para la aplicación. Las opciones comunes incluyen TCP Servidor (el convertidor escucha conexiones entrantes), TCP Cliente (el convertidor inicia la conexión a un servidor remoto) o UDP. Si se utiliza Modbus, se configurarán los parámetros específicos de Modbus TCP.
7. Pruebas y Depuración: Una vez completada la configuración, es vital verificar la conexión. Se pueden emplear software de comunicación serial como TeraTerm o SecureCRT para establecer una conexión a través de la red con el puerto serial virtual o directamente con el convertidor. Esto permite confirmar que los datos se transmiten correctamente entre la interfaz serial y la red Ethernet.

Consideraciones Clave para la Selección del Convertidor

Al momento de elegir un convertidor RS485 a Ethernet, varios factores deben ser considerados para asegurar la compatibilidad y el rendimiento óptimo:

Número de Puertos RS485

Es fundamental evaluar la cantidad de dispositivos RS485 que se necesitan conectar. Los convertidores están disponibles con una variedad de configuraciones de puertos, incluyendo opciones con 1, 2, 4 o incluso más puertos RS485. Seleccionar un convertidor con suficientes puertos evitará la necesidad de múltiples dispositivos o futuras expansiones complejas.

Opciones de Interfaz Física

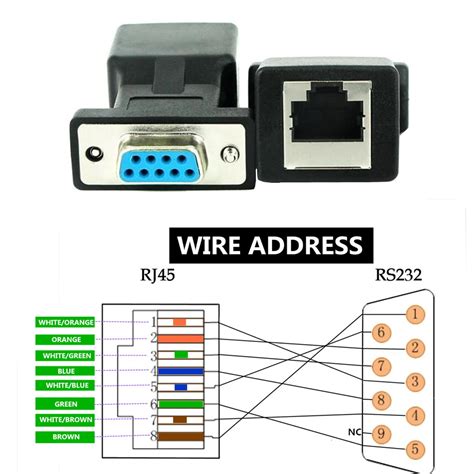

Los dispositivos RS485 pueden presentar diferentes tipos de conectores. Los bloques terminales son la interfaz más habitual en entornos industriales, ofreciendo conexiones robustas. Estos bloques pueden tener 2, 3, 4 o 5 pines, dependiendo de la configuración de la señalización RS485. Otra opción es la señal serial mediante conector RJ45, conveniente para cableados estructurados o cuando los dispositivos RS485 están diseñados con esta asignación de pines. Fabricantes como Come-Star ofrecen convertidores con diversas opciones de interfaz física, incluyendo DB9, bloques terminales de varios pines e incluso RS485 con conector RJ45, brindando flexibilidad para adaptarse a distintos equipos.

Compatibilidad de Protocolos

Asegurarse de que el convertidor sea compatible con los protocolos de comunicación requeridos por el sistema es crucial. Más allá de Modbus RTU/TCP, muchos sistemas modernos utilizan protocolos como MQTT (Message Queuing Telemetry Transport) o HTTP para la comunicación con plataformas IoT y la nube. La compatibilidad con estos protocolos amplía significativamente las posibilidades de integración.

Velocidad de Transmisión (Baud Rate)

Es imperativo verificar que el convertidor admita la velocidad de transmisión de datos de los dispositivos RS485 existentes. Si un dispositivo opera a 115200 bps, el convertidor debe poder configurarse para esa velocidad para garantizar una comunicación estable y eficiente.

Requisitos Ambientales y de Fiabilidad

Las aplicaciones industriales a menudo implican condiciones ambientales adversas. Por ello, se deben considerar factores como el rango de temperatura de operación, la protección contra interferencias electromagnéticas (EMC), la resistencia a sobretensiones y la robustez general del dispositivo. Los convertidores de alta calidad suelen incorporar diseños que soportan estas exigencias.

Opciones de Montaje y Alimentación

La flexibilidad en las opciones de instalación y alimentación eléctrica es otro aspecto importante. Los convertidores Come-Star, por ejemplo, ofrecen diversas posibilidades de montaje, como riel DIN (común en cuadros eléctricos), montaje de escritorio o montaje en panel. Además, el rango de tensión de entrada puede variar significativamente, desde 5~36V DC hasta 110~370V DC, permitiendo su adaptación a una amplia gama de fuentes de alimentación industriales.

Más Allá de la Conversión: Soluciones Integradas

En el contexto de la automatización industrial y la conectividad de dispositivos, existen soluciones que integran funcionalidades más allá de la simple conversión de protocolos:

• Routers Industriales: Estos dispositivos combinan capacidades de enrutamiento de red con funcionalidades de comunicación serial. Permiten la conexión de redes seriales a redes IP y, en algunos casos, la gestión directa de protocolos seriales.
• Pasarelas Industriales: Las pasarelas son dispositivos más versátiles que facilitan la conversión multidisciplinaria de protocolos. Pueden traducir entre diversos estándares como RS485 a Ethernet, MQTT, Modbus o incluso OPC UA (Open Platform Communications Unified Architecture). Esto permite la adquisición centralizada de datos y una conexión fluida y robusta con sistemas en la nube y plataformas de análisis de datos.

Superando las Limitaciones de Distancia del RS485

Una de las limitaciones intrínsecas del estándar RS485 es su alcance geográfico. Si bien puede transmitir datos a distancias de hasta aproximadamente 1 kilómetro dentro de un único segmento de cable, no es viable para cubrir distancias mayores, como las que existen entre múltiples edificios, pisos o amplias zonas industriales. Al convertir RS485 a Ethernet, esta limitación se disipa considerablemente. Los dispositivos conectados a través del convertidor pueden comunicarse a través de redes LAN locales, e incluso extender su alcance a través de Internet, permitiendo la supervisión y el control remotos a escala global.

Mediante un convertidor de serie a Ethernet, cada dispositivo RS485 puede, en efecto, recibir una "dirección IP virtual". Esto permite que un sistema central, como una plataforma SCADA (Supervisory Control And Data Acquisition) o un servidor de gestión, acceda a él a través de la red IP, como si fuera un dispositivo de red nativo.

RS485: Fundamentos y Evolución

Para comprender plenamente la necesidad de la conversión a Ethernet, es útil repasar los fundamentos del estándar RS485. RS-485 (actualmente conocido como EIA/TIA-485) es una interfaz estándar de la capa física de comunicación, operando en el primer nivel del modelo OSI. Su diseño se centra en el transporte de señales a través de un par de cables, uno para la señal original y otro para su copia invertida. Esta transmisión diferencial (o balanceada) confiere a RS485 una notable resistencia a las interferencias en modo común, un factor crítico en entornos industriales ruidosos.

Las redes RS485 se construyen conectando transceptores a un par trenzado de cables. La transmisión diferencial, donde la señal se representa por la diferencia de potencial entre los dos hilos, asegura que las fluctuaciones de voltaje comunes a ambos hilos (interferencias en modo común) se cancelen, preservando la integridad de la señal. Incluso el par trenzado puede ser blindado para una protección adicional.

La longitud máxima teórica del cable en comunicaciones RS485 es de aproximadamente 1200 metros (4000 pies). Sin embargo, existe una regla práctica: el producto de la longitud de la línea (en metros) por la velocidad de datos (en bits por segundo) no debe exceder 10^8 para garantizar una comunicación fiable.

Una característica inherente de la interfaz RS485 es su naturaleza half-duplex. Los dispositivos RS485 no pueden transmitir y recibir datos simultáneamente en el mismo par de hilos, ya que esto generaría un conflicto de transmisores. La comunicación se gestiona mediante transceptores que alternan entre los modos de transmisión y recepción.

La Relación con Modbus

El protocolo Modbus, nacido en 1979, se ha convertido en un estándar de facto en la automatización industrial. Es un protocolo abierto y universal, cuyas especificaciones son mantenidas por modbus.org. RS485 es la opción más común para implementar Modbus debido a su capacidad para largas distancias y la conexión de múltiples dispositivos en una sola red (topología de bus). Para que Modbus funcione correctamente sobre RS485, es un requisito indispensable que los cables de datos estén trenzados. Un cable Ethernet apantallado y flexible es una opción práctica y económica, ya que su flexibilidad evita roturas que pasarían desapercibidas en cables rígidos. El uso de cable de electricidad sin trenzar en distancias largas es una fuente probable de problemas. La pantalla o malla del cable debe conectarse a GND en un solo extremo de la línea RS485, preferiblemente en el extremo más cercano al equipo maestro.

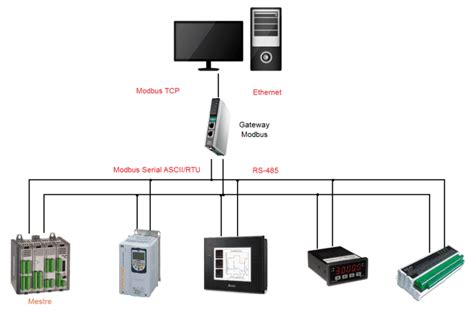

La red Modbus sobre RS485 debe configurarse como una línea con un principio y un fin claros. Las configuraciones en estrella o las bifurcaciones están prohibidas. Los transceptores RS485 modernos pueden soportar más de 128 dispositivos, pero se recomienda limitar el número a unos 40 por línea para evitar sobrecargas. Dividir la instalación en cuadros más pequeños con sus propias líneas RS485 mejora la estabilidad y facilita el mantenimiento. Es crucial revisar el patillaje de los transceptores (por ejemplo, el 75176), donde la línea A es positiva (+) y la B es negativa (-).

Comparativa RS485 vs. RS232

La evolución del estándar RS232, diseñado principalmente para conectar dos dispositivos (un único transmisor y un receptor), sentó las bases para el desarrollo de RS485. Mientras que RS232 está limitado a distancias de unos 15 metros sin pérdida significativa de velocidad, RS485 extiende este alcance hasta los 1200 metros. Las velocidades de transmisión también difieren: RS232 alcanza hasta 1 Mb/s a 15 metros, mientras que RS485 puede llegar hasta 10 Mb/s a la misma distancia. La diferencia fundamental radica en su funcionamiento: RS232 se basa en niveles de tensión, sensible a las diferencias de potencial de tierra, mientras que RS485 utiliza un sistema de tensión diferencial, lo que le permite operar eficazmente en entornos con mayores niveles de ruido eléctrico y diferencias de potencial de tierra.

Soluciones Avanzadas y Casos de Uso

La versatilidad de los convertidores RS485 a Ethernet se manifiesta en una amplia gama de escenarios de aplicación:

• Automatización Industrial: Adquisición de datos, monitorización de equipos y control remoto de PLCs y sensores.
• Transporte Inteligente: Control remoto de semáforos, transmisión de datos de sistemas de identificación vehicular.
• Fabricación Inteligente: Comunicación entre dispositivos en líneas de producción para intercambio de datos y trabajo colaborativo.
• Monitorización Ambiental: Recopilación de datos de sensores distribuidos en áreas extensas.
• Nuevas Energías y Energía: Gestión de sistemas solares, eólicos y redes eléctricas.
• Industria Petroquímica: Control y monitorización de procesos en entornos exigentes.

Un caso de uso específico ilustra la superación de barreras físicas: la monitorización de agua subterránea en el Aeropuerto de Palma de Mallorca, utilizando hilos telefónicos abandonados y cables cercanos a sistemas de alta tensión. Otro ejemplo es la instalación en un hotel de 180 habitaciones con una estructura de cableado compleja, donde la conversión a Ethernet permitió una gestión centralizada.

Diagnóstico y Solución de Problemas en Redes RS485

Mantener una red RS485 operativa requiere cierto conocimiento técnico. Si un transceptor se daña, hay un cortocircuito o un cable se rompe, toda la línea puede dejar de comunicar. Las averías pueden ser sutiles; por ejemplo, la conexión errónea de la salida de un sensor PIR NPN a una línea de datos del bus puede causar interrupciones intermitentes.

Para diagnosticar problemas de comunicación, herramientas como los osciloscopios portátiles son invaluables. Permiten verificar la integridad de la señal en las líneas A y B. Una señal atenuada o con reflejos puede indicar la necesidad de resistencias terminadoras (valores comunes incluyen 120Ω, 180Ω, 270Ω, 470Ω, 1KΩ). Una señal atenuada también puede ser síntoma de un corto en un transceptor o cable. En ausencia de un osciloscopio, un tester True RMS o un tester en modo alterna puede medir el nivel de la señal entre las líneas A y B para confirmar su presencia. Una técnica rudimentaria pero útil implica usar una pila y una bombilla en serie para verificar la continuidad y la caída de tensión.

Para aislar fallos en instalaciones grandes, se emplea la técnica de búsqueda binaria:

1. Abrir la Línea en el Primer Equipo: Desconectar la línea en el primer dispositivo y verificar si este comunica.
2. Dividir la Línea por Mitades: Si el problema persiste, dividir la línea en dos mitades y probar la comunicación.
3. Logaritmo Binario: Continuar dividiendo la sección funcional por mitades hasta localizar el segmento defectuoso.

Otros problemas comunes incluyen:

• Señal Atenuada con la Distancia: Especialmente en líneas largas, la señal puede debilitarse. Esto puede requerir el uso de repetidores o amplificadores de señal.
• Corte en los Cables de Datos: Una interrupción en la continuidad de los cables de datos detendrá la comunicación. Se deben revisar la integridad de los cables y usar herramientas de prueba de continuidad.
• Equipos con Transceptores Dañados: Un transceptor defectuoso puede causar problemas de alimentación o comunicación. La sustitución del transceptor (idealmente montado en zócalo para facilitar el reemplazo) suele resolver el problema.

Software y Aplicaciones Modbus

La mayoría de los sistemas SCADA y HMI modernos soportan el protocolo Modbus de forma nativa, facilitando la integración. Para desarrollos de software personalizados, es recomendable estructurar las aplicaciones en capas y utilizar aplicaciones multihilo. Cada hilo puede gestionar la lectura de una pasarela Modbus, copiando constantemente los datos a memoria (arrays, bases de datos en RAM, o mediante MQTT). Es crucial evitar las esperas activas (busy-waiting), que consumen recursos del procesador sin aportar eficiencia. Una aplicación Modbus bien diseñada debe presentar un bajo consumo de CPU y tiempos de refresco rápidos, incluso gestionando miles de variables.

En resumen, la integración de dispositivos RS485 en redes Ethernet es una necesidad creciente en la industria moderna. Los convertidores RS485 a Ethernet proporcionan la solución fundamental para esta conectividad, actuando como puentes de datos esenciales. Al comprender los principios de funcionamiento, las consideraciones de selección, los métodos de instalación y las herramientas de diagnóstico, los ingenieros pueden implementar de manera efectiva sistemas robustos y escalables, aprovechando al máximo el valor de sus activos seriales tradicionales en la era digital.
