En el ámbito de las comunicaciones inalámbricas, la señal no se propaga en una línea recta perfecta, sino que sigue una trayectoria tridimensional elipsoidal entre las antenas transmisora y receptora. Esta área, conocida como la Zona de Fresnel, es fundamental para garantizar la integridad y la calidad de la señal. Ignorar su importancia puede llevar a una degradación significativa del rendimiento, incluso en presencia de una línea de visión directa.
Comprendiendo la Zona de Fresnel

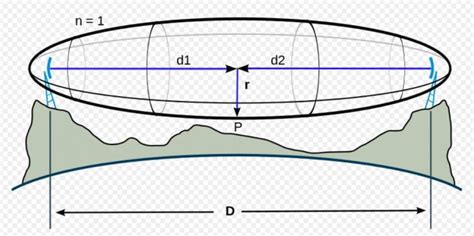

La Zona de Fresnel es una región elipsoidal que rodea la trayectoria directa entre un transmisor y un receptor. Su existencia se debe a la naturaleza ondulatoria de las señales de radio, que experimentan difracción y reflexión al interactuar con su entorno. La zona más crítica es la primera, que se encuentra más cercana a la línea de visión y por donde viaja la mayor parte de la energía de la señal.
El radio de la Zona de Fresnel no es constante a lo largo del trayecto, sino que varía. Su tamaño depende directamente de dos factores principales: la distancia entre las antenas y la frecuencia de la señal RF. Las frecuencias más bajas, como las de 900 MHz, dan lugar a zonas de Fresnel más amplias, mientras que las frecuencias más altas, como las de 5 GHz o 6 GHz utilizadas en Wi-Fi, resultan en zonas de Fresnel más pequeñas.
La importancia de la Zona de Fresnel radica en que debe mantenerse libre de obstáculos para asegurar una buena calidad de la señal. Si algún obstáculo interfiere con la Zona de Fresnel, se producirá una atenuación de la señal y posiblemente errores de transmisión.
Determinación de la Zona de Fresnel
Para calcular el tamaño de la Zona de Fresnel y asegurar su despeje, se recurre a cálculos que consideran la longitud de onda de la señal transmitida y la distancia entre las antenas.
El Proceso de Cálculo
El cálculo de la Zona de Fresnel implica varios pasos:
Determinar la frecuencia y longitud de onda: Se identifica la frecuencia de la señal transmitida (generalmente especificada por el equipo) y se calcula la longitud de onda ($\lambda$) utilizando la fórmula:$\lambda = c / f$donde $c$ es la velocidad de la luz (aproximadamente $3 \times 10^8$ m/s) y $f$ es la frecuencia en Hertz.
Calcular el radio de la Zona de Fresnel: El radio ($r$) de la Zona de Fresnel en un punto específico del trayecto se calcula con la fórmula:$r = (n \times \lambda \times d) / D$Donde:
- $r$ es el radio de la Zona de Fresnel en ese punto.
- $n$ es un factor que depende del tipo de Zona de Fresnel (comúnmente $n=1$ para la primera zona).
- $\lambda$ es la longitud de onda de la señal.
- $d$ es la distancia total entre las antenas.
- $D$ es la distancia desde el punto de cálculo hasta la antena receptora (siendo $D = d1 + d2$, donde $d1$ es la distancia al transmisor y $d2$ es la distancia al receptor).
Evaluar el porcentaje de la Zona de Fresnel libre de obstáculos: El objetivo es asegurar que al menos el 60% de la Zona de Fresnel, especialmente la primera zona, esté libre de obstáculos. Esto se logra calculando el área circular de la Zona de Fresnel en su punto más ancho (generalmente en el centro del enlace) y verificando el área libre de obstáculos. Si el área libre es inferior al 60%, se deben tomar medidas correctivas.
Factores Adicionales y Simulación
Es crucial tener en cuenta que los cálculos teóricos son una base. En la práctica, factores como la atenuación atmosférica, la presencia de obstáculos imprevistos y otros efectos de propagación pueden influir en la calidad de la señal. Por ello, se recomienda encarecidamente realizar estudios de propagación detallados y utilizar herramientas de simulación para una planificación más precisa de la Zona de Fresnel en enlaces inalámbricos.
Ejemplos de Cálculo de la Zona de Fresnel
Para ilustrar el proceso, consideremos dos ejemplos simplificados:
Ejemplo 1: Enlace Estándar
Supongamos un enlace a 2.4 GHz con una distancia de 1 km (1000 metros) entre antenas. Queremos calcular el radio de la primera Zona de Fresnel ($n=1$) en el punto medio del enlace (donde $d1 = d2 = 500$ metros).
Paso 1: Longitud de onda:$\lambda = (3 \times 10^8 \text{ m/s}) / (2.4 \times 10^9 \text{ Hz}) \approx 0.125$ metros (12.5 cm).
Paso 2: Radio de la Zona de Fresnel:En el punto medio, $d = 1000$ m y $D = 500$ m (distancia al receptor, y también al transmisor en el punto medio).$r = (1 \times 0.125 \text{ m} \times 1000 \text{ m}) / 1000 \text{ m} \approx 0.125$ metros (12.5 cm).Si consideramos el punto a 500 metros del transmisor y 500 metros del receptor, $D = 500 + 500 = 1000$.$r = (1 * 0.125 m * 1000 m) / 1000 m = 0.125 m$.Nota: La fórmula original proporcionada por el usuario utiliza $D$ como la distancia desde el punto hasta la antena receptora, lo cual es una simplificación. Para el punto medio, $d1=d2=d/2$, la fórmula más precisa para el radio en el punto medio es $r = \frac{\lambda d}{4}$. Usando la fórmula del usuario, si $d=1000$m y el punto está a 500m del receptor ($d2=500$m), y asumiendo que el punto está a 500m del transmisor ($d1=500$m), entonces $D = d1 + d2 = 500 + 500 = 1000$m.$r = (1 \times 0.125 \text{ m} \times 1000 \text{ m}) / 1000 \text{ m} \approx 0.125$ metros (12.5 cm).
Corrección basada en el ejemplo proporcionado por el usuario: El usuario indica que para $d=1000$m, y un punto a 500m del receptor ($d_2=500$m), se debe usar $D=500$m. Esto implica que el cálculo se hace en un punto que no es el centro, o que la interpretación de $D$ es distinta. Siguiendo la lógica del usuario:$r = (1 \times 0.125 \text{ m} \times 1000 \text{ m}) / 500 \text{ m} \approx 0.25$ metros (25 cm).Este valor representa el radio en un punto ubicado a 500 metros de la antena receptora (y por ende, a 500 metros de la antena transmisora, asumiendo una distancia total de 1000m).
Ejemplo 2: Consideración de Desnivel del Terreno
Consideremos un enlace a 5 GHz con una distancia de 2 km (2000 metros) entre antenas. Queremos calcular el radio de la primera Zona de Fresnel ($n=1$) en un punto a 500 metros de la antena receptora, con un desnivel de 20 metros en ese lado.
Paso 1: Longitud de onda:$\lambda = (3 \times 10^8 \text{ m/s}) / (5 \times 10^9 \text{ Hz}) \approx 0.06$ metros (6 cm).
Paso 2: Radio de la Zona de Fresnel:La fórmula se adapta para incluir desniveles. Si $h1$ es el desnivel en el transmisor y $h2$ en el receptor, la distancia efectiva $D$ puede ajustarse. Siguiendo la indicación del usuario, donde $d2=500$m y $h2=20$m (asumiendo $h1=0$ para simplificar), y la distancia total $d=2000$m.El usuario presenta una fórmula compleja para $D$ que incluye desniveles: $D = d1 + d2 + \sqrt{h1 \times h2}$. Si $d1=1500$m y $d_2=500$m:$D = 1500 \text{ m} + 500 \text{ m} + \sqrt{0 \times 20 \text{ m}} \approx 2000$ m.$r = (1 \times 0.06 \text{ m} \times 2000 \text{ m}) / 2000 \text{ m} \approx 0.06$ metros (6 cm).
Corrección basada en el ejemplo proporcionado por el usuario: El usuario indica $D = 2000 m + 500 m + \sqrt{0 * 20 m} \approx 2500 m$. Esta suma directa de distancias ($d1+d2$) y el término de desnivel parece ser una aproximación o una fórmula específica para ciertos escenarios. Siguiendo el cálculo del usuario:$r = (1 \times 0.06 \text{ m} \times 2000 \text{ m}) / 2500 \text{ m} \approx 0.048$ metros (4.8 cm).Este valor representa el radio en un punto del enlace, considerando el desnivel.
Estos ejemplos son simplificados. Las herramientas de software especializadas en planificación de enlaces inalámbricos consideran estos y otros factores para ofrecer cálculos más precisos.
Inside Wireless en Español: Zona de Fresnel
Por Qué Importa la Zona de Fresnel en Enlaces de Largo Alcance
La Zona de Fresnel cobra especial relevancia en enlaces inalámbricos punto a punto de larga distancia, como puentes WiFi de edificio a edificio, enlaces de conexión de internet rurales, y sistemas de vigilancia o conectividad IoT entre sitios remotos. Incluso con una línea de visión visual directa (LOS), un enlace puede funcionar mal si la Zona de Fresnel está obstruida.
La Línea de Visión No Es Suficiente
Este es un punto clave a menudo abordado en el soporte técnico: la línea de visión por sí sola no garantiza un rendimiento óptimo. Se requiere espacio libre dentro de la Zona de Fresnel. Las obstrucciones, como árboles, edificios o el propio terreno, pueden causar que las ondas de radio se reflejen, difracten o se desvíen de su trayectoria directa.
Reflexión, Difracción y Comportamiento de la Señal
Las transmisiones de radio pueden llegar al receptor de varias maneras:
- Trayectoria directa (línea de visión): Es la señal más fuerte y deseada, viajando directamente entre antenas.
- Caminos Reflejados: Las señales rebotan en objetos como edificios, el suelo o el agua, llegando al receptor en momentos y fases diferentes a la señal directa. Estas ondas reflejadas, dependiendo del ángulo de reflexión, pueden viajar más lejos y llegar desfasadas a la antena receptora.
Cuando las ondas reflejadas llegan desfasadas con respecto a la señal directa, pueden interferir constructiva o destructivamente. Si el desfase es de 180 grados, las señales pueden cancelarse mutuamente, reduciendo drásticamente la potencia de la señal recibida. Las mediciones de la Zona de Fresnel ayudan a predecir estos desfasajes.
Estructura de la Zona de Fresnel
La Zona de Fresnel se compone de múltiples "capas" concéntricas, cada una representando una región donde las ondas con diferentes trayectos (directo y reflejado) interactúan.
- La primera zona es la más cercana a la línea de visión y la más crítica, ya que por ella viaja la mayor parte de la energía. Idealmente, debería estar al menos un 60% libre de obstáculos.
- Las zonas subsiguientes (segunda, tercera, etc.) rodean la primera y, aunque también influyen, su obstrucción tiene un impacto menor que en la primera zona. El principio es que las ondas que interactúan en estas zonas tendrán un efecto similar a las de la primera zona, pero con menor intensidad.
Colocación Correcta vs. Incorrecta de la Antena
La correcta instalación de las antenas es vital. Esto implica no solo asegurar la línea de visión visual, sino también garantizar que el elipsoide de la Zona de Fresnel esté lo más despejado posible. Las obstrucciones dentro de esta zona pueden bloquear parte de la señal, resultando en una menor tasa de rendimiento.
Antenas Direccionales vs. Omni-antenas y Efectos de Fresnel
Las antenas direccionales, utilizadas en enlaces punto a punto, enfocan la energía en una dirección específica. Esto las hace particularmente susceptibles a los efectos de la Zona de Fresnel. Si se produce una interferencia destructiva en la dirección principal de la antena, la recepción puede verse seriamente comprometida. Las antenas omnidireccionales, al radiar en múltiples direcciones, pueden ser menos afectadas por la obstrucción en una única dirección, ya que seguirán captando señal de otras direcciones.
Mejores Prácticas de Altura e Instalación
La limpieza del terreno o la vegetación en la Zona de Fresnel mejora significativamente el rendimiento de la transmisión. Como regla general, la proporción aceptable de obstáculos es inferior al 40% de la primera zona de Fresnel, lo que equivale a mantener al menos el 60% libre. Ajustar la altura de las antenas o torres, o reubicar las antenas, son medidas comunes para lograr este despeje.
Aplicaciones Prácticas
La correcta gestión de la Zona de Fresnel es fundamental en diversas aplicaciones:
- Puentes WiFi de largo alcance: Utilizados en zonas rurales, industriales o para conectar redes remotas.
- Enlaces de backhaul: Conectan redes locales a redes de mayor escala, como en sistemas de vigilancia o pasarelas IoT.
- Radioenlaces punto a punto: Esenciales para comunicaciones empresariales y de telecomunicaciones donde se requiere alta fiabilidad.
Solución de Problemas en la Zona de Fresnel
Si un enlace inalámbrico presenta problemas de rendimiento, lentitud o inestabilidad, la Zona de Fresnel debe ser una de las primeras áreas a investigar. La presencia de árboles que han crecido, nuevas construcciones o cambios en el terreno pueden haber obstruido previamente una zona despejada.
La pérdida por difracción, un fenómeno relacionado con la obstrucción de la Zona de Fresnel, dependerá del tipo de terreno y la vegetación. En el caso de una Tierra esférica lisa, la obstrucción máxima recomendada es del 20% de la primera zona de Fresnel para mantener un rendimiento óptimo, lo que significa que el 80% debe estar libre.
Buenas Prácticas
Para asegurar la máxima eficiencia en los enlaces inalámbricos, se recomienda:
- Planificación exhaustiva: Utilizar software de simulación para calcular la Zona de Fresnel y evaluar posibles obstrucciones.
- Despeje físico: Asegurar que la Zona de Fresnel, especialmente la primera, esté libre de vegetación densa, edificios u otros obstáculos permanentes.
- Instalación profesional: Contar con técnicos experimentados que comprendan la importancia de la Zona de Fresnel y las mejores prácticas de instalación.
- Mantenimiento regular: Inspeccionar periódicamente los enlaces para detectar nuevas obstrucciones y realizar ajustes si es necesario.
Entender y aplicar los principios de la Zona de Fresnel es un paso indispensable para cualquier profesional que trabaje con enlaces inalámbricos, asegurando así la robustez y la calidad de las comunicaciones.
