La seguridad en las redes de datos es una preocupación primordial en el entorno tecnológico actual. Las Listas de Control de Acceso (ACL) extendidas se presentan como una herramienta sumamente eficaz para implementar políticas de seguridad y controlar el flujo de tráfico. Esta guía se adentra en el proceso de bloqueo de Telnet utilizando ACL extendidas IPv6, aplicando los principios de filtrado de tráfico para proteger las redes y los dispositivos.
Fundamentos de las ACL Extendidas
Las ACL extendidas ofrecen un nivel de granularidad significativamente mayor que sus contrapartes estándar. Mientras que las ACL estándar se limitan a filtrar basándose únicamente en la dirección de origen, las ACL extendidas permiten un filtrado más sofisticado que abarca la dirección de origen y destino, el protocolo (como IP, TCP, UDP, ICMP) y los números de puerto específicos. Esta capacidad de filtrado detallado las convierte en la opción preferida para implementar políticas de seguridad complejas.
Al observar las políticas de seguridad, se deduce la necesidad de al menos dos ACL para cumplir con los requisitos. Una práctica recomendada en el diseño de redes es colocar las ACL extendidas lo más cerca posible del origen del tráfico que se desea filtrar. Esto minimiza el tráfico innecesario que atraviesa la red y reduce la carga de procesamiento en los routers intermedios.
Implementación de Políticas de Acceso

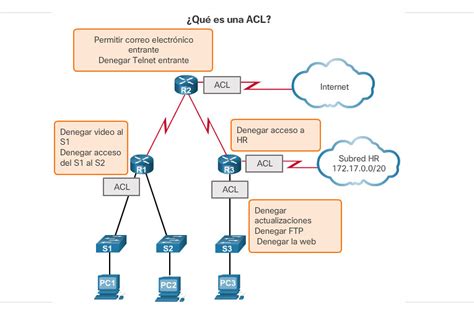

En una configuración de red típica, se pueden establecer reglas de filtrado para distintas oficinas o segmentos de red. Por ejemplo, se pueden definir políticas de acceso entre redes LAN conectadas a routers específicos. En este escenario, se implementarán reglas de filtrado para dos oficinas representadas por los routers R1 y R3. Es importante destacar que el router ISP, que se encuentra entre R1 y R3, no tiene ninguna ACL configurada inicialmente, lo que significa que todo el tráfico puede pasar a través de él sin restricciones.
Configuración de ACL en R1
La configuración de una ACL extendida en el router R1 es un paso crucial para implementar las políticas de seguridad. Se utilizará una ACL extendida numerada en R1 para este propósito.
Permitir Tráfico Web Específico
Una de las políticas de seguridad establecidas es permitir que el tráfico web que se origina en la red 192.168.30.0/24 acceda al R1 a través de su interfaz web y la red 209.165.200.224/27 en el ISP. El puerto de destino para el tráfico web es el puerto 80 (HTTP).
Para lograr esto, se configura una entrada en la ACL que especifica el protocolo, la red de origen, la red de destino y el puerto de destino. Por ejemplo, para permitir el acceso HTTP desde la red 192.168.30.0/24 a la red del ISP (209.165.200.224/27), se utilizaría un comando similar a:
access-list 100 permit tcp 192.168.30.0 0.0.0.255 209.165.200.224 0.0.0.31 eq 80
Es fundamental considerar la interfaz en la que se aplicará la ACL. La colocación de la ACL en la interfaz G0/1 podría tener implicaciones no deseadas, como bloquear el acceso de los usuarios en la red 192.168.10.0/24 a otras LAN conectadas al R1, como la red 192.168.20.0/24. Si la ACL se aplica en la interfaz G0/1, debe aplicarse en sentido de entrada (in) para filtrar el tráfico que llega a esa interfaz.
Configuración de ACL en R3
De manera similar, se deben implementar políticas de seguridad en el router R3. Esto puede implicar el bloqueo o la permitancia de tráfico específico hacia o desde las redes conectadas a R3.
Bloqueo de Tráfico Específico
En ciertos escenarios, puede ser necesario bloquear el acceso a servicios específicos o a redes completas. Por ejemplo, para bloquear toda una red a un router específico, se podría configurar una ACL extendida. Si se quiere bloquear la red 192.168.10.0/24 a la IP del router 10.10.10.1, la ACL debería configurarse en el gateway, ya que las ACL extendidas se aplican lo más cerca posible del origen de los paquetes.
Una posible configuración para bloquear la red 192.168.10.0/24 y permitir el resto de la comunicación sería:
access-list 101 deny ip 192.168.10.0 0.0.0.255 anyaccess-list 101 permit ip any any
Esta ACL bloquearía la comunicación de la red 192.168.10.0/24 con cualquier destino, pero permitiría el resto de la comunicación. Sin embargo, es crucial colocar la ACL en la interfaz correcta y en la dirección adecuada (entrada o salida) para que funcione correctamente.
El Deny Any Implícito
Un aspecto fundamental a recordar al configurar ACL es la existencia de una instrucción deny any implícita al final de cada ACL. Esto significa que si el tráfico no coincide explícitamente con ninguna regla de permit en la ACL, será denegado por defecto.
Por ejemplo, si se intenta establecer una conexión SSH desde la PC-A al R3 con la dirección IP 10.2.2.1 y los pings fallan con el mensaje "Red de destino inalcanzable", esto se debe a la instrucción deny any implícita. Si la ACL configurada no incluye una regla explícita para permitir el tráfico SSH, este será bloqueado.
Corrección de Problemas con ACL
Si se observa que los pings fallan entre redes que deberían tener conectividad, es importante revisar la configuración de las ACL. Los pings fallaron entre la PC-C y la PC-A debido a las ACL aplicadas en R1 y R3, que no permitían el tráfico entre sus redes LAN.
Para corregir este problema y permitir el tráfico entre las redes 192.168.10.0/24 y 192.168.30.0/24, se deben añadir reglas de permit apropiadas en las ACL correspondientes. Por ejemplo, si se desea permitir todo el tráfico IP entre estas dos redes, se añadirían las siguientes entradas a las ACL:
access-list 100 permit ip 192.168.10.0 0.0.0.255 192.168.30.0 0.0.0.255access-list 100 permit ip 192.168.30.0 0.0.0.255 192.168.10.0 0.0.0.255
Estas reglas permitirían la comunicación bidireccional entre ambas redes.
Consideraciones Adicionales para IPv6
Si bien la información proporcionada se centra en IPv4, los principios de las ACL extendidas se aplican también a IPv6, aunque con sintaxis y consideraciones específicas. Para crear una ACL IPv6, se deben tener en cuenta las direcciones IPv6 y las máscaras de prefijo correspondientes.
Por ejemplo, para bloquear una red IPv6 específica, se utilizaría una sintaxis similar a la de IPv4, pero con direcciones IPv6. Un error común al configurar ACL IPv6 es la inclusión de argumentos de host innecesarios o el uso incorrecto de prefijos. Para corregir esto, se eliminaría el argumento de host y se ajustaría el prefijo según sea necesario.
Otro error frecuente en la configuración de ACL, tanto para IPv4 como para IPv6, es el orden de las instrucciones. El orden en que se introducen las declaraciones en una ACL extendida es el orden en que se procesan. Por lo tanto, es crucial organizar las reglas de manera lógica para asegurar que el tráfico sea filtrado según lo previsto.
4.3.2.6 Packet Tracer - configuración de ACL de IPv6
Mejores Prácticas y Consideraciones de Seguridad
- Colocación de ACL: Las ACL extendidas se aplican idealmente lo más cerca posible del origen del tráfico que se desea filtrar. Esto optimiza el rendimiento y la seguridad.
deny anyImplícito: Siempre tenga en cuenta la regladeny anyimplícita al final de cada ACL. Asegúrese de incluir reglaspermitexplícitas para el tráfico que desea permitir.- Orden de las Reglas: El orden de las entradas en una ACL extendida es crítico. Las reglas se procesan secuencialmente, y la primera regla que coincide con el tráfico determina la acción (permitir o denegar).
- Especificidad: Sea lo más específico posible al definir las reglas de la ACL. Utilice protocolos, puertos y direcciones IP específicas para evitar bloquear o permitir tráfico no deseado.
- Documentación: Utilice comentarios (
remark) en sus ACL para documentar su propósito y facilitar su mantenimiento. - Verificación: Después de configurar y aplicar una ACL, utilice comandos como
show access-listsyshow ip interfacepara verificar su configuración y su aplicación en las interfaces. Realice pruebas de conectividad para confirmar que las políticas de seguridad se están aplicando correctamente. - Seguridad de Telnet: Si bien esta guía se centra en el bloqueo de Telnet con ACL extendidas IPv6, para una seguridad aún mayor, se recomienda deshabilitar completamente el servicio Telnet y utilizar protocolos más seguros como SSH. Las ACL también se pueden utilizar para restringir el acceso a las líneas VTY (Virtual TeleType) para limitar las conexiones Telnet o SSH a orígenes específicos.
Conclusión
Las ACL extendidas son una herramienta poderosa para la gestión de la seguridad de la red. Al comprender sus capacidades y aplicarlas de manera efectiva, los administradores de red pueden controlar el flujo de tráfico, proteger los recursos de la red y mitigar las amenazas de seguridad. El bloqueo de Telnet, o cualquier otro servicio no deseado, se puede lograr de manera eficiente mediante la configuración cuidadosa de ACL extendidas IPv6, asegurando que solo el tráfico autorizado pueda transitar por la red. La práctica constante y la revisión de las configuraciones son esenciales para mantener una postura de seguridad robusta.
