Modbus: El Lenguaje Universal de la Automatización Industrial

En el corazón de la automatización industrial moderna late un protocolo de comunicación que, a pesar de sus orígenes en la década de 1970, sigue siendo fundamental para el funcionamiento de fábricas, plantas y sistemas de control en todo el mundo. Este protocolo es Modbus, una solución sencilla pero potente que permite a máquinas, sensores y sistemas de control "hablar" entre sí en tiempo real. Su longevidad y ubicuidad atestiguan su diseño robusto y su adaptabilidad a las cambiantes necesidades de la industria. Desde el monitoreo de la temperatura hasta la gestión de complejas operaciones de producción, Modbus se ha consolidado como el estándar de facto para la interoperabilidad de equipos de automatización dispares.

¿Qué es Modbus? La Base de la Comunicación Industrial

Modbus es, en esencia, un protocolo de mensajería de capa de aplicación, ubicado en el nivel 7 del modelo OSI, que opera bajo un modelo de solicitud-respuesta. Esto significa que un dispositivo (el maestro o cliente) envía una solicitud a otro dispositivo (el esclavo o servidor), y este último responde con la información solicitada o confirma la acción realizada. Este intercambio bidireccional de información es la piedra angular de la comunicación industrial.

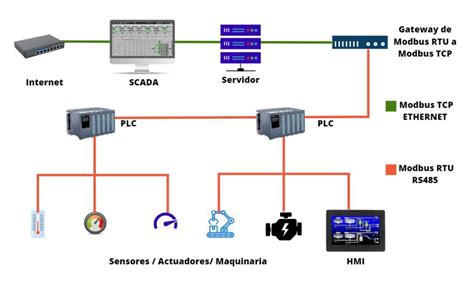

El caso de uso más común para Modbus implica la comunicación entre una interfaz hombre-máquina (HMI) o un sistema de control de supervisión y adquisición de datos (SCADA) y dispositivos de campo como sensores, controladores lógicos programables (PLC) o controladores de automatización programables (PAC). La belleza de Modbus radica en su capacidad para ofrecer una forma rentable e independiente del hardware de permitir la interoperabilidad entre equipos de automatización que, de otro modo, no podrían comunicarse.

La popularidad de Modbus se atribuye a varias características clave: es de código abierto, lo que significa que no hay costos de licencia prohibitivos; es relativamente fácil de implementar y comprender, lo que reduce la curva de aprendizaje para ingenieros y técnicos; y, lo más importante, se utiliza en una vasta cantidad de dispositivos en todo el mundo, lo que lo convierte en una solución fiable para la transferencia de datos de entrada/salida (E/S) discretos o analógicos y datos de registro entre dispositivos de control. El puerto por defecto para las comunicaciones Modbus TCP es el 502, un detalle técnico crucial para la configuración de redes.

Breve Historia de Modbus: Evolución y Adaptación

La historia de Modbus se remonta a 1979, cuando Modicon (ahora parte de Schneider Electric) publicó el primer protocolo Modbus, conocido como Modbus RTU (Remote Terminal Unit). Originalmente concebido como un protocolo de programación para sus PLC, Modbus RTU se basaba en la comunicación serie. Si bien Modbus es un protocolo abierto, la palabra "Modbus" sigue siendo una marca registrada de Schneider Electric.

Con el avance de la tecnología y la creciente necesidad de implementar sistemas de automatización más complejos, surgió la necesidad de un estándar que pudiera aprovechar los protocolos de transporte más modernos y robustos, como el Protocolo de Control de Transmisión/Protocolo de Internet (TCP/IP) y el Protocolo de Datagramas de Usuario (UDP). En respuesta a esta demanda, en 1999 se desarrolló la variante Modbus TCP, que permitía la integración de Modbus en redes Ethernet. Esta evolución ha sido fundamental para mantener la relevancia de Modbus en la era de la conectividad industrial.

¿Qué Tipos de Dispositivos Soportan Modbus?

La versatilidad de Modbus se refleja en la amplia gama de dispositivos que lo soportan. Desde los componentes más básicos hasta sistemas de control avanzados, Modbus se encuentra presente en:

• Hardware HMI (Interfaces Hombre-Máquina)
• Interfaces y módulos de E/S (Entrada/Salida)
• Sensores de diversos tipos (temperatura, presión, flujo, etc.)
• Módems para comunicación remota
• Controladores de dispositivos
• Controladores Lógicos Programables (PLC)
• Controladores de Automatización Programables (PAC)
• Pasarelas de red (Gateways)
• Adaptadores de host de red
• Inversores de CA/CC
• Unidades Terminales Remotas (RTU)
• Hardware SCADA (Supervisión, Control y Adquisición de Datos)
• Controladores de dispositivos de software
• Dispositivos domésticos inteligentes (en algunos sistemas de automatización residencial)
• Enrutadores (Routers) y switches industriales

Es importante destacar que la mayoría de las implementaciones de Modbus en el mundo real se centran en dispositivos que transfieren pequeñas cantidades de datos a la vez. Esto es ideal para escenarios donde la velocidad de comunicación no es un requisito crítico, como en el monitoreo continuo de parámetros ambientales como la temperatura.

Variantes de Modbus: Adaptándose a Cada Necesidad

Modbus no es un protocolo monolítico; ha evolucionado en varias variantes, cada una diseñada para optimizar la comunicación en diferentes entornos y con distintas necesidades. Es crucial entender que estas variantes no son interoperables directamente en el mismo segmento de red y tienen usos específicos.

Modbus RTU: El Estándar Serial

Modbus RTU es la variante más común y se utiliza predominantemente para conexiones serie. Dentro de las comunicaciones serie, existen dos tipos principales: Modbus RTU y Modbus ASCII. A menudo, por conveniencia, ambos se agrupan genéricamente como "Modbus RTU" o "variantes que utilizan cables serie".

• Modbus RTU (Binario): Los datos se transmiten en formato binario. Los mensajes binarios son más compactos y, teóricamente, más rápidos de transmitir y recibir que los mensajes ASCII. Una característica distintiva de RTU es que los mensajes no tienen tokens de inicio de texto explícitos. En su lugar, el dispositivo receptor detecta el inicio de un nuevo mensaje basándose en un período de silencio en la comunicación.
• Modbus ASCII (Legible): Los datos se presentan en caracteres ASCII legibles por humanos. Si bien los mensajes ASCII son más largos y potencialmente más lentos, ofrecen la ventaja de ser fácilmente monitoreados y depurados por administradores y técnicos. Los mensajes ASCII sí incluyen tokens de inicio de texto.

Las conexiones serie, tanto RTU como ASCII, suelen ser conexiones punto a punto (P2P), lo que significa que establecen un canal de comunicación directo entre dos puertos. Las transacciones son iniciadas exclusivamente por el dispositivo cliente. A diferencia de Modbus TCP, Modbus RTU tradicionalmente soporta un solo dispositivo cliente y hasta 247 dispositivos servidores por segmento de red, requiriendo un puerto físico o lógico independiente para cada dispositivo.

Tipos de Conexiones Serie en Modbus RTU

Las redes Modbus RTU operan sobre estándares de señalización física definidos por la EIA (Electronic Industries Alliance). Los más comunes son:

• RS-232: Fue utilizado con las primeras versiones de Modbus. Es una conexión más lenta (hasta 20 kilobits por segundo), con un alcance limitado (hasta 15 metros) y restringido a una conexión cliente-servidor. A pesar de sus limitaciones, sigue siendo utilizado por su simplicidad y bajo costo en aplicaciones como la conexión de PLC a dispositivos que utilizan RS-232. Los dispositivos se clasifican como DTE (Equipo Terminal de Datos, como PCs) o DCE (Equipo de Comunicaciones de Datos, como módems).
• RS-485 y RS-422: Estos estándares se desarrollaron para superar las limitaciones de RS-232 y soportar las demandas de los sistemas modernos. Permiten conexiones multipunto (varios esclavos a un cliente), un alcance mucho mayor (hasta 1200 metros antes de necesitar un repetidor) y velocidades de transmisión de datos significativamente más altas (hasta 10 Mbps, aunque comúnmente se opera a 100 kbps).
  • RS-485: Es el más utilizado de los dos. Permite la conexión de hasta 32 dispositivos cliente en una configuración de bus sin repetidores y ofrece mayor inmunidad al ruido. Con repetidores, se pueden conectar hasta 256 dispositivos servidores a un segmento de red. RS-485 puede operar en modo half-duplex (2 hilos) o full-duplex (4 hilos).
  • RS-422: Similar a RS-485 pero menos común, también soporta configuraciones multipunto y largas distancias.

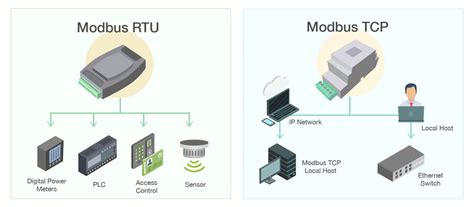

Modbus TCP: La Conexión Ethernet Industrial

Modbus TCP, a veces denominado "Modbus Ethernet", es la variante que lleva Modbus a las redes Ethernet industriales utilizando TCP/IP en la capa de transporte. Permite crear redes multipunto donde un único cliente puede comunicarse con múltiples servidores a través de una capa física Ethernet estándar.

En Modbus TCP, un mensaje Modbus se encapsula dentro de un paquete TCP, que a su vez se encapsula en un paquete IP. La capa TCP se encarga de garantizar la entrega fiable de los paquetes, mientras que la capa IP se ocupa del direccionamiento y enrutamiento correctos.

Existen dos tipos de conexiones Modbus Ethernet:

• Modbus TCP: Un paquete Modbus estándar se envía dentro de una envoltura TCP.
• Modbus sobre TCP: Un paquete Modbus RTU (o ASCII) se encapsula en una envoltura TCP. Técnicamente podría llamarse Modbus RTU sobre TCP, pero se agrupa bajo la denominación genérica de Modbus TCP por utilizar Ethernet.

Las conexiones Ethernet son inherentemente más rápidas y fiables que las conexiones serie, y permiten la transmisión de datos a mayores distancias. Una ventaja significativa de Modbus TCP sobre Modbus RTU es que permite que múltiples dispositivos compartan un único puerto de red. Además, los mensajes Modbus TCP incluyen una cabecera de 7 bytes, conocida como cabecera de protocolo de aplicación Modbus (MBAP), que ayuda a identificar la unidad de datos de aplicación (ADU) y el protocolo de transporte. Modbus TCP puede soportar la conexión concurrente de miles de dispositivos servidores y múltiples dispositivos clientes en una red.

Otras Variantes de Modbus

Para casos de uso más específicos, se han desarrollado otras variantes:

• Pemex Modbus y Enron Modbus: Diseñadas para soportar datos históricos y de flujo de eventos en las industrias del petróleo y el gas. Enron Modbus, en particular, soporta de forma nativa enteros de 32 bits y variables de punto flotante.
• Modbus Security: Publicado en 2018, implementa características de seguridad utilizando la Seguridad de la Capa de Transporte (TLS). Proporciona autorización y autenticación basadas en certificados, añadiendo una capa de seguridad a las comunicaciones Modbus sin alterar la especificación original.
• Modbus Plus: Desarrollado por Schneider Electric, es un protocolo de red de paso de token de alta velocidad. No es una variante directa de Modbus y requiere cableado y terminadores propietarios. Opera principalmente en una estructura de mensajes peer-to-peer, pero también puede funcionar en redes P2P y multipunto, requiriendo un coprocesador dedicado y utilizando un par trenzado a 1 Mbps.

¿Cómo Funciona Modbus? La Arquitectura y el Flujo de Datos

Independientemente de la variante, el principio fundamental de Modbus se basa en una arquitectura maestro/esclavo (para RTU/ASCII) o cliente/servidor (para TCP/IP).

El Modelo Maestro/Esclavo (Cliente/Servidor)

• Maestro (Cliente): Es el dispositivo que inicia la comunicación y envía solicitudes a los dispositivos esclavos. Típicamente, un PLC, un HMI o un sistema SCADA actúa como maestro.
• Esclavo (Servidor): Es el dispositivo que recibe las solicitudes del maestro y responde con los datos solicitados o confirma la acción. Estos pueden ser sensores, actuadores, RTUs, etc. Cada esclavo tiene una dirección única (de 1 a 247 en RTU) que el maestro utiliza para dirigir las solicitudes.

La Estructura de los Mensajes Modbus

Los mensajes Modbus se estructuran en unidades de datos de protocolo (PDU) y unidades de datos de aplicación (ADU).

• PDU (Protocol Data Unit): Contiene la información esencial para la operación, como el código de función (que indica la acción a realizar, por ejemplo, leer o escribir) y los datos asociados a esa función.
• ADU (Application Data Unit): Incluye la PDU junto con información adicional específica de la capa de transporte. En Modbus RTU, la ADU incluye la dirección del esclavo y un campo de suma de comprobación (CRC) para la verificación de errores. En Modbus TCP, la ADU incluye la cabecera MBAP.

La ADU define el inicio y el fin de una trama de solicitud, asegurando que el dispositivo receptor sepa cuándo ha comenzado y finalizado un mensaje. Es importante notar que los formatos de trama no son interoperables entre las distintas variantes de Modbus.

Las Tablas de Datos en los Esclavos

La información que un dispositivo esclavo Modbus puede almacenar y proporcionar se organiza en hasta cuatro tablas principales:

1. Bobinas (Coils): Almacenan valores discretos de activación/desactivación (bits ON/OFF). Hay una tabla de solo lectura para las entradas discretas (sensores binarios) y otra de lectura/escritura para las salidas discretas (actuadores).
2. Registros (Registers): Almacenan valores numéricos, típicamente enteros sin signo de 16 bits. Se utilizan para entradas y salidas analógicas. Al igual que con las bobinas, hay una tabla de solo lectura para las entradas analógicas y otra de lectura/escritura para las salidas analógicas.

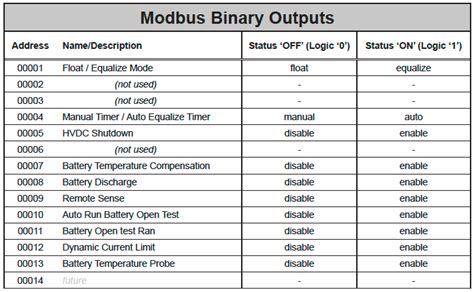

Los dispositivos esclavos utilizan un "mapa Modbus" que define qué datos se almacenan, dónde se encuentran y en qué formato. Las direcciones de datos en un dispositivo Modbus van típicamente de 1 a 10000, pero los mensajes Modbus utilizan números de 0 a 9999. Esto implica que a menudo se debe restar un "offset" a la dirección del dispositivo para utilizarla en un mensaje.

Tipos de Datos y Representación

Modbus, en su forma básica, solo transmite dos tipos de datos:

• Registros: Enteros sin signo de 16 bits.
• Bobinas: Bits binarios (1 bit).

No existe una representación nativa para valores negativos o números de punto flotante. Los enteros negativos se transmiten utilizando el formato de complemento a dos. Para los números de punto flotante, se suelen emplear soluciones alternativas, como redondear el valor o transmitirlo utilizando dos registros consecutivos para emular un tipo de dato de 32 bits.

Modbus especifica una representación "big-endian" para direcciones y elementos de datos, lo que significa que el byte más significativo se transmite primero. Sin embargo, algunos fabricantes utilizan la representación "little-endian". La interoperabilidad en este aspecto depende de que ambos dispositivos (cliente y servidor) utilicen el mismo método.

Códigos de Función: El Lenguaje de las Acciones

Modbus proporciona una serie de "códigos de función" que especifican las operaciones que el maestro puede solicitar al esclavo. El segundo byte de un mensaje Modbus suele contener este código de función, indicando al esclavo qué tabla debe consultar y qué acción debe realizar (leer datos, escribir datos, etc.). Estos códigos de función se clasifican en públicos (documentados y validados por la comunidad MODBUS.org), definidos por el usuario y reservados.

Configuración de una Red Modbus

La implementación de una red Modbus, ya sea RTU o TCP, requiere una cuidadosa configuración de hardware y software.

Configuración de Modbus RTU

1. Selección del Maestro: Elegir el dispositivo maestro (PLC, gateway, PC con software SCADA).
2. Conexión Física: Conectar el maestro a los dispositivos esclavos utilizando cables serie (RS-485 es el más recomendado para redes multipunto). Asegurar una correcta terminación de la línea si se usa RS-485.
3. Direccionamiento de Esclavos: Asignar una dirección única (1-247) a cada dispositivo esclavo. Esto es crucial para que el maestro pueda identificar y comunicarse con cada dispositivo individualmente.
4. Parámetros de Comunicación: Configurar los mismos parámetros de comunicación en todos los dispositivos: velocidad de transmisión (baud rate), número de bits de datos, paridad y bits de parada. Cualquier discrepancia causará fallos.
5. Configuración del Maestro: Programar el software del maestro para enviar solicitudes Modbus RTU, definiendo las funciones a utilizar (lectura/escritura de registros, verificación de entradas, etc.) y los rangos de direcciones.
6. Configuración de Esclavos: Asegurarse de que los dispositivos esclavos estén configurados para responder a las solicitudes del maestro y definir los registros o bobinas específicos que el maestro leerá o escribirá.
7. Pruebas de Conexión: Verificar la comunicación y la correcta adquisición de datos.

Configuración de Modbus TCP/IP

1. Selección del Maestro: Elegir el dispositivo maestro (PLC, gateway, PC con software SCADA).
2. Conexión de Red Ethernet: Conectar el maestro y los esclavos a una red Ethernet, que puede incluir switches y routers.
3. Direccionamiento IP: Asegurar que cada dispositivo tenga una dirección IP única dentro de la red.
4. Configuración de Puertos y Red: Configurar los puertos TCP para las conexiones Modbus (puerto 502 por defecto) y asegurar la correcta configuración de la red (máscara de subred, puerta de enlace).
5. Configuración del Maestro: Programar el software del maestro para enviar solicitudes Modbus TCP/IP, especificando las direcciones IP de los esclavos y las direcciones de los registros a leer o escribir.
6. Configuración de Esclavos: Configurar los dispositivos esclavos para que respondan a las solicitudes Modbus TCP en el puerto asignado.
7. Pruebas de Conexión: Utilizar herramientas como clientes Modbus TCP/IP para verificar la comunicación.

Monitoreo de Redes Modbus

La monitorización efectiva de las redes Modbus es esencial para garantizar la fiabilidad y el rendimiento de los sistemas de automatización. Herramientas como PRTG Network Monitor ofrecen capacidades avanzadas para supervisar dispositivos Modbus. Estas herramientas permiten:

• Detección y Alertas: Identificar rápidamente problemas de salud y rendimiento en la red Modbus.
• Visualización de Datos: Monitorear en tiempo real los valores de los registros y bobinas, facilitando la identificación de anomalías.
• Alertas Personalizadas: Configurar notificaciones para reaccionar proactivamente ante posibles problemas antes de que afecten la producción.
• Análisis de Causa Raíz: Ayudar a diagnosticar y solucionar problemas de comunicación de manera eficiente.

El Rol de PRTG en el Monitoreo Modbus

PRTG es compatible con todos los principales proveedores, productos y sistemas que utilizan Modbus. Sus sensores Modbus permiten leer registros y bobinas, facilitando la supervisión de variables críticas como temperaturas, presiones, estados de equipos y más. Las notificaciones en tiempo real que proporciona PRTG son cruciales para una solución de problemas más rápida, permitiendo a los operadores actuar antes de que surjan problemas más graves.

¿Dónde se Utiliza Modbus?

Modbus es un caballo de batalla en una multitud de industrias y aplicaciones:

• Manufactura: Control de maquinaria, líneas de producción, sistemas de ensamblaje.
• Procesos Industriales: Refinerías, plantas químicas, plantas de tratamiento de agua.
• Energía: Generación de energía, distribución eléctrica, monitoreo de subestaciones.
• Edificios Inteligentes: Sistemas de gestión de edificios (BMS), control de HVAC, iluminación.
• Transporte: Sistemas de control de tráfico, monitoreo de infraestructuras.
• Sistemas de Automatización Residencial: Control de electrodomésticos, sistemas de seguridad, climatización.

En resumen, Modbus es el lenguaje que permite a las máquinas y sistemas de control comunicarse de manera eficiente y económica, impulsando la automatización industrial moderna. Su simplicidad, robustez y amplia adopción aseguran su continua relevancia en el panorama tecnológico industrial.
