La transmisión de datos mediante cables de fibra óptica ha revolucionado la forma en que nos comunicamos, ofreciendo velocidades sin precedentes y una fiabilidad excepcional. Esta tecnología, que transmite datos en forma de luz a través de finos hilos de vidrio o plástico, se ha convertido en la columna vertebral de las redes modernas, desde centros de datos hasta redes de área local y de largo alcance. Los cables de fibra óptica, en comparación con sus predecesores de cobre, son hasta un 90 por ciento más ligeros y finos, al tiempo que permiten alcanzar tramos de transmisión más grandes y velocidades de datos de hasta 40 GBit/s o más. El material utilizado y los costes derivados del cableado pasivo son, en general, más bajos que los del cableado de cobre, lo que los convierte en una opción cada vez más atractiva para una amplia gama de aplicaciones.
Fibra Óptica Multimodo: La Solución Económica para Distancias Cortas

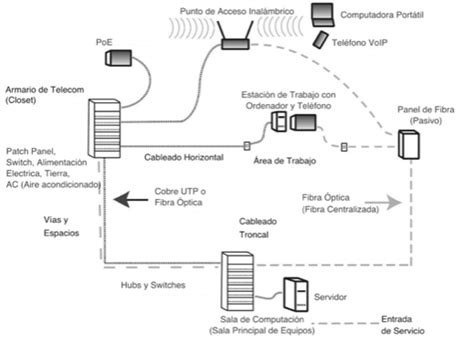

El uso del cable de fibra óptica multimodo (MMF) es una decisión estratégica cuando se requiere una solución económica y eficiente para transmisiones a distancias cortas. Es ideal para redes de área local (LAN) en edificios y campus, donde las distancias entre los equipos de red son cortas, generalmente de hasta 300 metros, dependiendo del tipo de fibra multimodo y la velocidad de transmisión. En los centros de datos, donde los servidores y otros equipos de red están ubicados en proximidad cercana, el MMF proporciona una solución rentable para conectar diferentes racks y servidores.

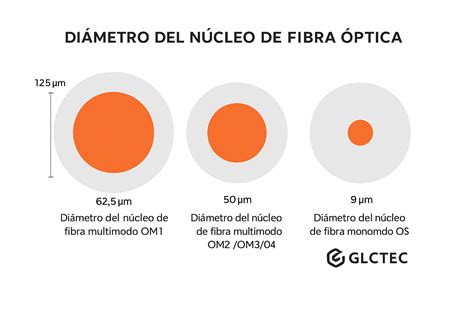

Aunque no es adecuado para largas distancias, el MMF permite soportar altas velocidades de transmisión, hasta 10 Gbps o más en distancias cortas, en entornos controlados. Su principal ventaja económica radica en que es más asequible que optar por fibra monomodo. La fibra multimodo se caracteriza por tener un núcleo más grande, típicamente de 50 o 62.5 micrómetros de diámetro, lo que facilita la alineación de los conectores y las conexiones.
Existen varios tipos de fibra multimodo, cada uno diseñado para diferentes aplicaciones. Las fibras OM3 y OM4, en particular, poseen una mayor capacidad de ancho de banda y son capaces de soportar mayores velocidades de transmisión a distancias más largas en comparación con las fibras OM1 y OM2. En resumen, usar el cable de fibra óptica multimodo es ideal para aplicaciones a cortas distancias donde el costo es un factor importante y donde se necesita una solución de alta velocidad pero no necesariamente a largas distancias.
Fibra Óptica Monomodo: Máximo Rendimiento para Largas Distancias
En contraste con la fibra multimodo, la fibra óptica monomodo (SMF) está diseñada para la transmisión de datos a través de distancias mucho mayores. Las fibras SMF tienen un diámetro de núcleo significativamente menor, aproximadamente 8 µm. Esta característica permite que solo un modo de luz se propague a través de la fibra, minimizando la dispersión y la atenuación. Como resultado, la fibra monomodo puede transmitir datos a velocidades extremadamente altas a lo largo de muchos kilómetros, manteniendo la integridad de la señal.
La fibra monomodo se distingue por un coeficiente de atenuación muy bajo en su rango de transmisión, lo que la hace ideal para aplicaciones de telecomunicaciones troncales, redes de área amplia (WAN) y enlaces submarinos. Las categorías de fibra OS1 y OS2 son las designaciones internacionales para la fibra monomodo, indicando sus capacidades de ancho de banda y atenuación. La capacidad de inyectar y transmitir una gran cantidad de potencia lumínica, combinada con una baja atenuación, posiciona a la fibra monomodo como la solución de elección para las redes de ultra alta velocidad y larga distancia.
Tipos de Fibra Óptica y sus Aplicaciones Específicas
La diversidad en los tipos de fibra óptica permite adaptar la tecnología a requisitos específicos. Más allá de la distinción entre multimodo y monomodo, existen otras clasificaciones basadas en el material y la estructura del cable.
Fibras POF (Polymer Optical Fiber)
En los cables POF, tanto el núcleo como el revestimiento son de plástico. El diámetro habitual del núcleo es de 980 µm y el del revestimiento de 1000 µm. Con tramos de transmisión cortos de hasta 70 metros y velocidades de transmisión de datos de hasta 100 MBit/s, en función del componente activo, se emplean cables POF para el cableado en la tecnología automovilística o para el cableado industrial. Su robustez y tamaño facilitan su confección en campo.
Fibras PCF (Polymer Clad Fiber)
PCF hace referencia a cables de fibra óptica de vidrio con revestimiento de plástico. Estos cables, que reciben diferentes denominaciones como PCS (Polymer Clad Silica), HCS (Hard-clad silica) y HPCF (Hard Polymer Clad Fiber), son robustos y se pueden confeccionar fácilmente. Las fibras PCF, con un diámetro de núcleo habitual de 200 µm y un diámetro de revestimiento de 230 µm, suelen encontrarse en el cableado industrial para longitudes medias de hasta 300 metros y velocidades de transmisión de datos en su mayoría ≤100 MBit/s.
Fibras GOF Multimodo (Glass Optical Fiber)
En las fibras GOF multimodo, el núcleo es de cristal de cuarzo envuelto en una pequeña capa de vidrio reflectante. En los cables multimodo, el diámetro del núcleo es de 50 µm o 62.5 µm. Este mayor diámetro permite acoplar más energía luminosa al principio de la fibra, pero al mismo tiempo se produce una mayor atenuación a lo largo de ella. Por tanto, las fibras multimodo se emplean principalmente en Redes de Área Local (LAN) y centros informáticos, donde los tramos de transmisión pueden alcanzar los 550 metros con 10 GBit/s.
Fibras GOF Monomodo (Glass Optical Fiber)
Como se mencionó anteriormente, las fibras GOF monomodo tienen un diámetro de núcleo claramente inferior de aproximadamente 8 µm. La precisión en la confección de la fibra es crucial, y cuanto menor sea el diámetro exterior de la fibra, más precisa será su confección. Los diámetros más pequeños del núcleo de fibra permiten alcanzar mayores distancias y velocidades de transmisión de datos.
Cómo Funciona la Fibra Óptica 🌎
Atenuación y Dispersión: Desafíos en la Transmisión Óptica
La transmisión de datos a través de fibra óptica no está exenta de desafíos, siendo la atenuación y la dispersión los principales factores que limitan el rendimiento.
Atenuación
La atenuación es la pérdida de potencia lumínica que se produce cuando la luz se transporta desde el emisor hasta el receptor. El objetivo es transportar la energía lumínica hasta el receptor con la mínima atenuación posible. Se distingue entre la atenuación que se produce concretamente en un punto y aquella relacionada con la longitud, el coeficiente de atenuación.
Las pérdidas por inserción y de acoplamiento pueden ocurrir cuando la luz se acopla a la fibra, tanto desde el emisor como a través de conexiones enchufables y de empalme en el tramo y en el receptor. Las causas de este tipo de pérdida son diversas. El acoplamiento de diferentes diámetros de núcleo en un enlace provoca pérdidas. Las conexiones de empalme realizadas mediante empalme por fusión tienen una atenuación muy baja, por debajo de 0.1 dB. Los desplazamientos longitudinales, transversales y angulares de los extremos de las fibras también pueden causar atenuación. Los arañazos y las grietas en las superficies frontales no solo provocan un aumento de la atenuación, sino que también pueden causar daños adicionales en la superficie frontal opuesta acoplada. Incluso los fallos de montaje pueden ser una causa.
Los radios de flexión mínimos de los cables de fibra óptica, especificados en sus hojas de características, son fundamentales. Si no se alcanza este valor, se producen pérdidas y la atenuación aumenta en consecuencia, ya que parte de la luz del núcleo se escapa. Recientemente, se han desarrollado fibras GOF para la gama multimodo y monomodo que pueden doblarse en ángulos muy pequeños. Con estas fibras, menos sensibles a la flexión, es posible conseguir radios de curvatura inferiores a 10 mm a largo plazo.
El material utilizado para fabricar el cable de fibra óptica, así como el proceso de fabricación, pueden estar sujetos a atenuación. Las causas pueden ser específicas del material o ser el resultado, por ejemplo, de sustancias contaminantes. Las fibras de vidrio se fabrican de forma que estén optimizadas para determinados rangos de longitud de onda, en los cuales la atenuación es lo más baja posible. Los coeficientes de atenuación que se aplican a estas longitudes de onda se indican en las hojas de características.
Dispersión
Las velocidades de transmisión de datos y los anchos de banda de transmisión de los cables de fibra óptica también quedan limitados por la dispersión. La dispersión es la deformación de una señal; la señal pierde altura durante el tiempo de tránsito desde el emisor hasta el receptor, y sus bordes se aplanan, lo que provoca fallos en la transmisión. Cuanto mayores sean el ancho de banda de transmisión y la longitud del enlace, más importante es centrarse en una baja dispersión.
Estándares y Categorías de Fibra Óptica
La estandarización es crucial para garantizar la interoperabilidad y el rendimiento de los sistemas de fibra óptica. Las categorías de fibra OM1, OM2, OM3, OM4 para fibras multimodo y OS1 y OS2 para fibras monomodo están definidas internacionalmente según la directiva ISO/IEC 11801. Estas categorías indican los anchos de banda de transmisión y los valores de atenuación que registra una fibra. Con el aumento continuo de los anchos de banda de transmisión, crece también el número de futuras categorías. Las fibras están especificadas internacionalmente en las normas correspondientes de las series IEC 60793-x e ITU-Tx.
Aplicaciones Diversas de la Fibra Óptica
La versatilidad de la fibra óptica la hace indispensable en una amplia gama de sectores. Ya sea en distancias cortas, medias o largas, a velocidades inferiores a 100 MBit/s o de hasta 40 GBit/s, o dentro de estructuras de bus o Ethernet, existe un cable adecuado para la transmisión de datos por fibra para prácticamente cualquier requisito de la automatización industrial y semi-industrial.
La gama de aplicaciones abarca desde el uso en la tecnología automovilística y el cableado industrial, pasando por la Red de Área Local (LAN) en centros de datos, hasta las redes de amplio alcance. Los edificios inteligentes, en particular, están cambiando la conexión de equipos, con aplicaciones que se conectan en red de forma descentralizada y soluciones de conexión cada vez más pequeñas y robustas.
Phoenix Contact ofrece una amplia gama de productos para el cableado de fibra óptica y los conectores para datos de fibra óptica, asegurando que haya una solución disponible para cada necesidad.
