Las fugas de señal en sistemas de televisión y radio, especialmente aquellas que afectan al cable coaxial RG6, son un problema común que deteriora la experiencia del usuario, manifestándose en imágenes pixeladas, interrupciones de audio o incluso la pérdida total de la señal. Este inconveniente, aunque frustrante, a menudo tiene causas identificables y soluciones prácticas. Comprender qué provoca estas fugas y cómo abordarlas es crucial para restaurar una recepción de calidad.
Causas Fundamentales de la Pérdida de Señal en Cables Coaxiales
La integridad de la señal transmitida a través de un cable coaxial RG6 se ve comprometida por una serie de factores, que van desde la calidad intrínseca del cableado hasta las condiciones ambientales y la precisión de las conexiones.
1. Deterioro y Conexiones Defectuosas del Cableado:Uno de los motivos más frecuentes de las fugas de señal de cable es el uso de cables defectuosos o mal conectados. Los cables deteriorados, especialmente si están expuestos al sol o la humedad, pueden presentar grietas o cortes que permiten la fuga de señal. La degradación del material aislante o de la cubierta protectora, a menudo acelerada por la radiación ultravioleta o la intemperie, crea puntos débiles por donde la señal puede escapar o interferencias externas pueden penetrar.Además, una mala conexión entre el cable y los conectores es una fuente significativa de problemas. Una conexión suelta, mal crimpada o corroída puede introducir resistencia adicional y puntos de reflexión de señal, afectando directamente la calidad de la transmisión. El óxido en los conectores, por ejemplo, aumenta la resistencia eléctrica, lo que se traduce en una atenuación adicional y una peor calidad de señal.
2. Obstrucción y Ubicación de la Antena:Otro factor clave es la obstrucción de la señal. Si la antena está rodeada de edificios altos, árboles o cualquier estructura que pueda bloquear las ondas, es probable que la señal se vea interrumpida. Las antenas, ya sean para recepción de televisión terrestre o satelital, requieren una línea de visión clara hacia el transmisor o satélite para funcionar de manera óptima. Las edificaciones modernas, con sus complejas estructuras y materiales que pueden atenuar las señales de radiofrecuencia, presentan un desafío particular. En estos casos, es importante evaluar la ubicación de la antena para garantizar que esté en un sitio con una línea de visión clara hacia el emisor.
3. Atenuación Intrínseca del Cable Coaxial:Cuando las señales viajan a través de cables coaxiales, comienzan a perder intensidad debido a mecanismos básicos de pérdida de energía. El conductor central del cable pierde efectivamente parte de la potencia, ya que los electrones chocan entre sí dentro de la estructura metálica. Este fenómeno empeora a frecuencias más altas, cuando la mayor parte de la corriente fluye únicamente cerca de la superficie externa del conductor, y no a lo largo de todo su espesor (efecto pelicular). Al mismo tiempo, el aislamiento plástico entre los conductores también desempeña un papel: absorbe parte de las ondas electromagnéticas que pasan a través de él y las convierte en calor, en lugar de permitir que lleguen a su destino. Estos dos problemas combinados suelen causar aproximadamente tres cuartas partes de toda la atenuación de la señal en configuraciones habituales de cableado. Por eso, recorridos largos con cable coaxial pueden provocar, en ocasiones, una recepción más débil o conexiones de menor calidad.

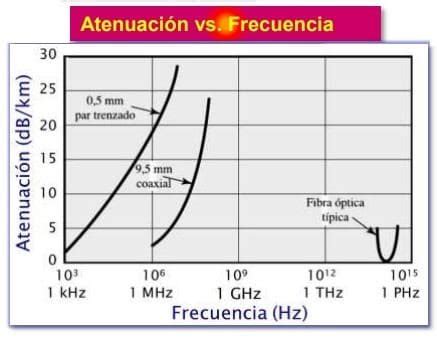

4. Atenuación Dependiente de la Frecuencia:La cantidad de pérdida de señal aumenta considerablemente a medida que las frecuencias se elevan, debido al comportamiento de las ondas electromagnéticas. Al analizar frecuencias superiores a 100 MHz, cada vez que la frecuencia se duplica, la pérdida de señal a través de cables RG-6 aumenta aproximadamente un 30 %. Esto ocurre principalmente porque los electrones tienden a desplazarse más cerca de la superficie (efecto pelicular) y el material aislante reacciona con mayor intensidad ante los campos eléctricos variables. Por ejemplo, en una longitud estándar de 100 pies de cable RG-6, a 1 GHz se pierden alrededor de 6,5 dB de potencia de señal, mientras que a 50 MHz la caída es de solo aproximadamente 1,2 dB. Dadas estas diferencias, la selección del cable adecuado resulta fundamental al trabajar con redes modernas de alta velocidad, como las instalaciones 5G o los servicios de internet DOCSIS 3.1, donde incluso pequeñas pérdidas pueden afectar significativamente el rendimiento.
5. Desajuste de Impedancia y Reflexiones de Señal:Una discrepancia entre la impedancia del cable coaxial (normalmente de unos 50 u 85 ohmios) y la impedancia de los dispositivos conectados en cada extremo provoca esas molestas reflexiones de señal que todos detestamos. ¿Qué ocurre a continuación? Esas señales reflejadas interfieren con la señal principal que atraviesa el cable, generando patrones de onda estacionaria que los ingenieros miden mediante una magnitud denominada relación de onda estacionaria de voltaje, o VSWR (por sus siglas en inglés). Cuando esta relación supera aproximadamente 1,5:1, los problemas comienzan a surgir con rapidez. La calidad de la señal disminuye aproximadamente 3 decibelios y los equipos podrían dejar de funcionar correctamente de forma intermitente. ¿Por qué sucede esto? Existen varios culpables habituales: conectores que no fueron crimpados correctamente durante la instalación, conexiones que han comenzado a oxidarse o corroerse con el paso del tiempo y cables que se han doblado excesivamente en algún punto de su recorrido. Lo peor de todo es que estas reflexiones no permanecen pasivamente. De hecho, empeoran las pérdidas normales del cable, por lo que, en lugar de lograr una transmisión de potencia completa, los sistemas podrían estar transfiriendo únicamente alrededor del 60 % de la potencia esperada cuando todas las impedancias están correctamente adaptadas.
6. Fallos en el Sistema de Protección de Contenido Digital (HDCP):En el ámbito de la transmisión de video de alta definición, los fallos relacionados con la protección de contenido digital de ancho de banda elevado (HDCP) pueden generar errores en la señal del televisor. El HDCP es un sistema antipiratería diseñado para prevenir la copia ilegal de contenido. Si se intenta conectar un equipo no licenciado o que no cumple con los protocolos HDCP, el sistema puede bloquear la señal, resultando en un mensaje de "sin señal".
Soluciones Prácticas para la Pérdida de Señal
Una vez identificadas las posibles causas, es el momento de abordar las soluciones. Muchas de estas pueden ser implementadas por el usuario, mientras que otras requieren la intervención de un profesional.
1. Revisión y Reparación del Cableado:Si se sospecha de cables defectuosos, el primer paso es una inspección visual detallada. Busque grietas, cortes, aplastamientos o signos evidentes de deterioro en la cubierta del cable coaxial RG6. Preste especial atención a las áreas donde el cable está expuesto a la intemperie o a movimientos constantes.

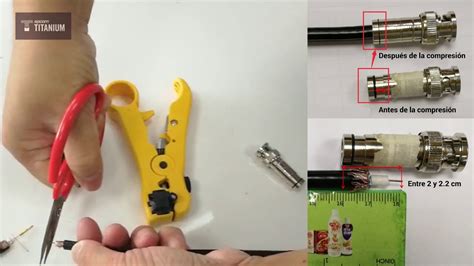

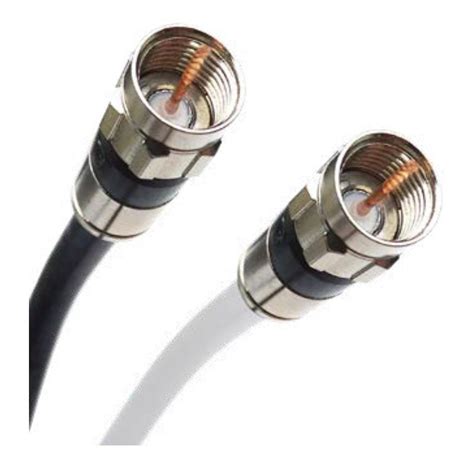

Conectores: Los conectores son puntos críticos. Asegúrese de que estén firmemente sujetos al cable y que no presenten corrosión o daños visibles. Con el tiempo, los conectores de antena pueden acumular polvo o suciedad, lo que interfiere con la transmisión de la señal. Limpiarlos con cuidado con un producto específico o reemplazarlos si están dañados es una solución simple pero efectiva para mejorar la calidad de la señal. Si los conectores están oxidados, el deterioro de los mismos puede ser un indicativo de que es hora de adquirir componentes nuevos. Para instalaciones expuestas a condiciones severas o al aire libre, resulta conveniente optar por conectores de acero inoxidable con juntas estancas clasificadas IP68, ya que impiden la entrada de agua. Hacer bien las conexiones evita la mayoría de esas molestas reflexiones de impedancia que alteran las mediciones de VSWR. Los conectores de tipo compresión mantienen una unión firme con una tolerancia de aproximadamente medio milímetro cuando se instalan correctamente, lo que ayuda a conservar esa impedancia crítica de 50 u 85 ohmios en toda la conexión.
Longitud del Cable: La atenuación de la señal escala directamente con la longitud del cable debido a la resistencia del conductor y a la absorción dieléctrica. Las distancias más largas amplifican la pérdida de energía, convirtiendo las señales de RF en calor. La solución es reducir la longitud de los cables de las antenas o suprimirlos todos, de ser posible. Es mejor tener el cable más corto que sirva para sus necesidades.
2. Optimización de la Ubicación y Orientación de la Antena:Si la antena está obstruida, considere reubicarla a una posición más elevada o con una línea de visión más clara hacia el transmisor. Si la antena ha sido movida por el viento o por algún otro factor, reubicarla para que apunte hacia el emisor correcto puede mejorar significativamente la señal. Para antenas direccionales, la precisión en la orientación es fundamental. Utilice herramientas de alineación de señales o consulte mapas de cobertura para asegurar la orientación óptima.
3. Selección y Uso de Cables de Baja Pérdida:No todos los cables coaxiales son iguales. La calidad del cable coaxial es un factor determinante en la minimización de la pérdida de señal. Los cables de "baja pérdida" ofrecen una atenuación significativamente menor en comparación con los cables estándar más antiguos, como los de la serie RG. Data Alliance, por ejemplo, utiliza cables coaxiales con doble protección de baja pérdida en todos sus cables para antena, a diferencia del antiguo estándar, el cable RG que se usa en la mayoría de las otras marcas de cables de antena y tiene una capa sencilla de protección.
Los cables de baja pérdida utilizan conductores centrales sólidos y un diseño de blindaje superior que reduce la atenuación. Series como LMR (Low Loss Microwave) son comunes en aplicaciones de radiofrecuencia y comunicaciones inalámbricas.

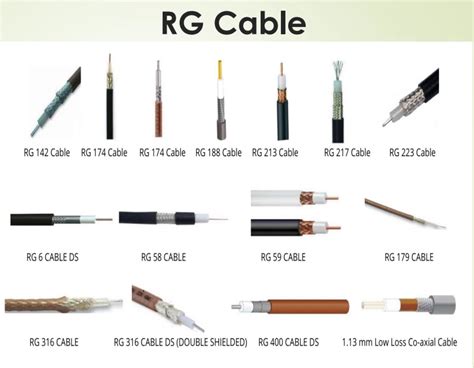

- Comparativa de Cables Coaxiales:
- Serie RG: Generalmente más delgada y de menor calidad (ej. RG174, RG178, RG58). Tienen una atenuación mayor, especialmente a frecuencias elevadas.
- Serie LMR: Diseñados para baja pérdida.
- LMR-100: Adecuado para cables de antena cortos (generalmente menos de 7 pies o 2 metros). Presenta una atenuación de 32.3 dB/100m a 150 MHz y 142.4 dB/100m a 3000 MHz.
- LMR-200: Una opción de mejor calidad para longitudes moderadas. Ofrece una atenuación de 24 dB/100m a 400 MHz y 56 dB/100m a 2500 MHz.
- LMR-400: Considerado un cable de alta calidad para minimizar pérdidas en distancias más largas. Mantiene 0.11 dB/pie a 1 GHz.
La alta calidad de cable de estos modelos se traduce en una menor pérdida de señal y un mejor rendimiento general. Al elegir un cable, es fundamental considerar la frecuencia de operación y la longitud del recorrido para seleccionar el tipo de cable coaxial más adecuado.
4. Verificación de Conexiones con el Decodificador/Transmisor:Si utiliza un decodificador (set-top box) para recibir su señal de cable o satélite, este puede ser el origen del problema. Asegúrese de que el decodificador esté correctamente conectado al televisor y a la fuente de señal. En muchos casos, el decodificador suele ser el responsable del inconveniente.
Reinicios y Actualizaciones: Pruebe a apagar el equipo, desconectar el cable de alimentación y esperar unos minutos antes de reiniciarlo. Este simple procedimiento puede resolver fallos temporales. Algunos decodificadores reciben actualizaciones de firmware de forma remota. Verifique si hay actualizaciones pendientes o si un fallo en la integración de una nueva actualización podría ser la causa.
Tarjeta Inteligente: Si su decodificador utiliza una tarjeta inteligente, extráigala, deje que el equipo se enfríe y vuelva a insertarla correctamente.
5. Revisión de Cables y Puertos HDMI:En el caso de televisores modernos que utilizan conexiones HDMI, es importante examinar tanto los cables como los puertos.
Cables HDMI: Asegúrese de que los cables HDMI estén bien enchufados en ambos extremos y que no presenten daños físicos. Si las conexiones no encajan bien o se salen, puede indicar que el cable está dañado. Considere la posibilidad de actualizar a un cable HDMI autobloqueante que permanezca en su lugar de forma segura.
Puertos HDMI: Si sospecha que un puerto HDMI está defectuoso, pruebe a conectar el cable a un puerto HDMI alternativo en su televisor. Muchos televisores modernos cuentan con al menos dos puertos HDMI, lo que facilita esta prueba. Si el problema persiste, un técnico de televisores podría necesitar reemplazar el puerto.
6. Solución de Fallos HDCP:Si el problema se relaciona con la protección HDCP, la solución generalmente implica identificar y eliminar el dispositivo que está rompiendo las reglas del sistema. Esto podría significar reemplazar un dispositivo no compatible o asegurarse de que todos los componentes de la cadena de conexión estén debidamente licenciados y configurados para HDCP.
7. Reinicio General del Equipo:Ante la problemática clásica de "mi televisor me dice sin señal", es recomendable empezar por lo básico. Apaga el equipo, espera unos minutos y reinicia el televisor. Este paso, aunque simple, es sorprendentemente efectivo para solucionar una gran parte de los fallos de señal.
Cuándo Acudir a Profesionales
Si bien muchas de las soluciones anteriores pueden ser implementadas por el usuario, hay situaciones en las que la experiencia de un profesional en antenas es indispensable.
Daños Severos en Componentes: Cuando los cables o la antena están gravemente dañados, como en casos de corrosión avanzada, grietas importantes o cortes severos, es probable que la única solución sea la sustitución completa de los componentes. Intentar repararlos por cuenta propia podría empeorar la situación, especialmente si no se cuenta con las herramientas adecuadas. Un servicio especializado puede garantizar una instalación adecuada y una reparación eficiente, minimizando el riesgo de futuras fugas de señal.
Instalaciones Complejas o Persistentes Fallos: Si a pesar de haber reemplazado los cables o ajustado la antena, el problema persiste, es posible que la instalación original no sea la adecuada o que existan fallos en el sistema que no se han detectado. Las instalaciones complejas, como las de antenas en edificios de varias plantas, suelen requerir un conocimiento especializado. Un profesional podrá diagnosticar fallos en la distribución de la señal, problemas de amplificación o interferencias no evidentes.
Diagnóstico de Problemas Eléctricos o de Señal Complejos: Para la correcta adaptación de impedancias entre los distintos componentes, la medición de la relación de onda estacionaria (VSWR) o la verificación de la potencia de transmisión, se requieren equipos especializados y conocimientos técnicos avanzados. Un profesional puede utilizar herramientas como reflectómetros en el dominio del tiempo (TDR) para detectar defectos mínimos a escala micrométrica en el cableado.
Orientar antena parabólica SUPER RÁPIDO
En resumen, las fugas de señal en el cable coaxial RG6 pueden ser una molestia importante, pero con un enfoque metódico, es posible restaurar una recepción de calidad. Desde revisar y ajustar el cableado, hasta limpiar o reemplazar los conectores, o seleccionar cables de baja pérdida de alta calidad, existen diversas formas de solucionar este problema. No obstante, si el problema persiste o parece demasiado complejo, no dudes en recurrir a los servicios de profesionales en antenas. La inversión en un servicio cualificado puede ahorrar tiempo, dinero y frustración a largo plazo, garantizando una conexión estable y de alta calidad.
