Amplificando la Potencia Lectora RFID con Arduino: Guía Completa

La Identificación por Radiofrecuencia (RFID) se ha consolidado como una tecnología fundamental para la identificación electrónica de objetos, permitiendo una comunicación fluida entre un lector y una etiqueta (transpondedor). Este artículo se adentra en el funcionamiento de los sistemas RFID, centrándose en cómo potenciar las capacidades de lectura y escritura utilizando plataformas de desarrollo como Arduino, y el popular módulo RC522. Exploraremos desde los principios básicos hasta aplicaciones prácticas, desmitificando su complejidad y ofreciendo una visión clara para proyectos de diversa índole.

Fundamentos del Funcionamiento RFID

En su esencia, un sistema RFID consta de dos componentes principales: el lector RFID y la etiqueta RFID. El lector es el encargado de generar un campo electromagnético a través de una bobina de antena, que a su vez energiza la etiqueta. Este campo electromagnético actúa como medio de comunicación y, en el caso de las etiquetas pasivas, como fuente de energía. El lector también incorpora un receptor de señal para captar la respuesta emitida por la etiqueta.

La etiqueta RFID, también conocida como transpondedor, está equipada con un circuito que recibe las ondas de radio del lector. Al ser energizada por el campo electromagnético, la etiqueta es capaz de enviar datos de vuelta al lector. En los sistemas pasivos, la etiqueta no posee una fuente de alimentación interna; su energía proviene del propio lector. La transmisión de datos desde la etiqueta al lector se realiza típicamente mediante modulación de carga o acoplamiento retrodispersado. En la modulación de carga, la etiqueta altera su impedancia, lo que provoca un cambio en el consumo de energía del lector, y este cambio es interpretado como datos. El acoplamiento retrodispersado implica que la etiqueta genera su propio campo electromagnético secundario, utilizando la energía del campo primario del lector.

Componentes Clave: Lector y Etiqueta

Dentro de la configuración RFID, el lector RFID es un dispositivo complejo que integra varias partes. Un generador de señales de radiofrecuencia crea el campo electromagnético necesario para la comunicación. Un receptor de señal se encarga de captar las transmisiones de la etiqueta, y un detector procesa estas señales para extraer la información.

La etiqueta RFID, por su parte, contiene un transpondedor. Este componente recibe las ondas de radio del lector y, una vez energizado, transmite los datos almacenados. El circuito del receptor en la etiqueta no solo capta la energía del lector, sino que también la almacena para alimentar el microcontrolador de la etiqueta.

Identificadores Únicos y Tipos de Etiquetas

Cada etiqueta RFID posee un UID (Unique Identifier), un identificador único e inalterable, grabado en su memoria durante la fabricación. Este UID, a menudo almacenado en el primer bloque de memoria, funciona como un número de serie exclusivo para cada etiqueta. Por ejemplo, un UID podría presentarse en formato hexadecimal como «BD 31 15 2B».

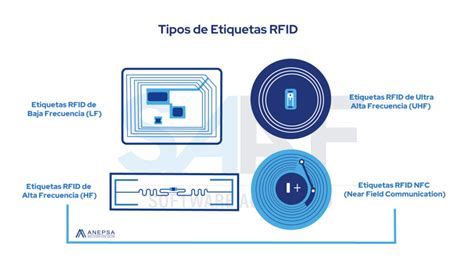

El término PICC (Proximity Integrated Circuit Card) se refiere al tipo de etiqueta RFID, similar a cómo «Ford» es un tipo de automóvil. Existen diversas bandas de frecuencia en las que operan las aplicaciones RFID, cada una con sus características y alcances. Las más comunes son Baja Frecuencia (LF), Alta Frecuencia (HF) y Ultra Alta Frecuencia (UHF). La tecnología NFC (Near-Field Communications) es una variante de corto alcance de las RFID de alta frecuencia.

El Módulo RC522 y Etiquetas Compatibles

Para este tutorial, nos centraremos en el módulo RC522, un lector RFID popular y accesible que opera en la banda de 13,56 MHz (Alta Frecuencia). Este módulo es compatible con una variedad de etiquetas, incluyendo los formatos S50, S70, Ultralight, Pro y DESFire. Las etiquetas más comunes asociadas con el RC522 son las MIFARE Classic, que ofrecen 1 KB de memoria dividida en 16 sectores. Cada sector, a su vez, se subdivide en 4 bloques, y cada bloque puede almacenar 2 bytes de datos.

Cada sector de una etiqueta MIFARE Classic está protegido por dos claves de acceso, denominadas Clave A y Clave B. Estas claves permiten definir derechos de lectura y escritura para los bloques de memoria dentro de ese sector. Los sectores se numeran del 0 al 15, y los bloques dentro de cada sector se numeran secuencialmente del 0 al 3. En total, una etiqueta MIFARE Classic de 1 KB tiene 64 bloques (16 sectores * 4 bloques/sector).

Es importante destacar que el algoritmo propietario «Crypto-1» utilizado en las etiquetas MIFARE Classic ha presentado vulnerabilidades de seguridad desde 2008. Para aplicaciones que requieren mayor seguridad, se recomiendan las etiquetas más recientes como MIFARE DESFire EV1 y EV2.

Conectando el Lector RFID RC522 a Microcontroladores

La integración del módulo RC522 con plataformas de desarrollo como Arduino, ESP8266 y ESP32 es un proceso relativamente sencillo, pero requiere comprender la comunicación SPI (Serial Peripheral Interface) que utiliza el lector. Los pines SPI varían según la placa microcontroladora.

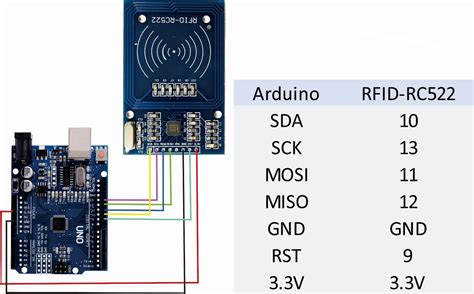

Conexión con Arduino:El módulo RC522 se conecta a placas Arduino a través de la interfaz SPI. Los pines SPI en la mayoría de las placas Arduino Uno son:

• MOSI (Master Out Slave In): Pin digital 11
• MISO (Master In Slave Out): Pin digital 12
• SCK (Serial Clock): Pin digital 13
• SS (Slave Select) / CS (Chip Select): Un pin digital configurable, comúnmente el pin 10.

Adicionalmente, se deben conectar los pines de alimentación y reinicio:

• VCC: Pin de 3.3V de Arduino (¡Nunca conectar a 5V, ya que puede dañar el módulo!).
• RST (Reset): Un pin digital configurable, por ejemplo, el pin 9.
• GND: Pin GND de Arduino.
• IRQ (Interrupt): Pin de interrupción opcional que alerta al microcontrolador cuando una etiqueta se acerca.

Conexión con ESP8266 y ESP32:Los microcontroladores ESP8266 y ESP32 también soportan comunicación SPI. El voltaje de operación de estos microcontroladores suele ser de 3.3V, lo cual es compatible con el RC522. El ESP32, en particular, ofrece múltiples interfaces SPI (VSPI y HSPI), permitiendo flexibilidad en la conexión. Los pines SPI específicos pueden variar según el modelo de ESP8266 o ESP32, por lo que es recomendable consultar la documentación de la placa.

Programación Básica con Arduino: Lectura de UID

El primer paso para interactuar con el módulo RC522 es utilizar una biblioteca que facilite la comunicación. La biblioteca MFRC522 de Miguel Balboa es una opción popular y robusta para Arduino.

Pasos clave en el código:

1. Inclusión de Bibliotecas: Se deben incluir las bibliotecas SPI.h para la comunicación SPI y MFRC522.h para el manejo del módulo RFID.
2. Definición de Pines: Se definen los pines utilizados para la comunicación SPI y el pin de reinicio (RST).
3. Inicialización del Lector: En la función setup(), se inicializa la comunicación serial (Serial.begin(9600)) y se inicia el módulo RFID (mfrc522.PCD_Init()).
4. Búsqueda de Etiquetas: En la función loop(), se verifica continuamente si hay una etiqueta presente cerca del lector utilizando mfrc522.PICC_IsNewCardPresent() y mfrc522.PICC_ReadCardSerial().
5. Lectura y Visualización del UID: Si se detecta una etiqueta, se lee su UID y se muestra en el monitor serial. Se utilizan funciones auxiliares como dump_byte_array() para formatear la salida del UID.

#include <SPI.h>#include <MFRC522.h>// Definición de pines#define RST_PIN 9#define SS_PIN 10MFRC522 mfrc522(SS_PIN, RST_PIN); // Crear instancia del objeto MFRC522void setup() { Serial.begin(9600); // Inicializar comunicación serial SPI.begin(); // Inicializar SPI mfrc522.PCD_Init(); // Inicializar el módulo MFRC522 Serial.println("Escaneando etiquetas RFID...");}void loop() { // Buscar si hay una nueva tarjeta presente if ( ! mfrc522.PICC_IsNewCardPresent()) { return; } // Leer el número de serie de la tarjeta if ( ! mfrc522.PICC_ReadCardSerial()) { return; } // Mostrar UID de la tarjeta Serial.print("UID de la tarjeta: "); for (byte i = 0; i < mfrc522.uid.size; i++) { Serial.print(mfrc522.uid.uidByte[i] < 0x10 ? " 0" : " "); Serial.print(mfrc522.uid.uidByte[i], HEX); } Serial.println(); // Mostrar tipo de tarjeta Serial.print("Tipo de tarjeta: "); MFRC522::PICC_Type piccType = mfrc522.PICC_GetType(mfrc522.uid.sak); Serial.println(mfrc522.PICC_GetTypeName(piccType)); delay(4000); // Esperar 4 segundos antes de la próxima lectura}

Este código básico permite identificar etiquetas RFID. Para aplicaciones más avanzadas, como la lectura y escritura de datos específicos, se requieren funciones adicionales y una comprensión más profunda de la estructura de memoria de las etiquetas MIFARE Classic.

Lectura y Escritura de Datos en Etiquetas RFID

Las etiquetas MIFARE Classic, con su memoria organizada en sectores y bloques, permiten no solo la identificación sino también el almacenamiento y recuperación de datos.

Estructura de Memoria:

• Sectores: 16 (0 a 15).
• Bloques por Sector: 4 (0 a 3).
• Tamaño de Bloque: 16 bytes.
• Bloque Trailer (Bloque 3 de cada sector): Contiene las claves de acceso (Key A y Key B, 6 bytes cada una) y las condiciones de acceso (Access Conditions, 3 bytes). Los bytes restantes se utilizan para el control de acceso.
• Bloque 0 del Sector 0: Contiene el UID de la etiqueta, que es de solo lectura.

Autenticación:Antes de poder leer o escribir en un bloque de un sector, es necesario autenticar ese sector utilizando una de las claves (Key A o Key B) y las condiciones de acceso definidas. La biblioteca MFRC522 proporciona la función mfrc522.PCD_Authenticate() para este propósito.

Ejemplo de Escritura de Datos (Contador de Café):Un ejemplo práctico es la implementación de un sistema de registro de consumo, como un contador de café. En este escenario, cada empleado tiene una etiqueta RFID. Al escanear su etiqueta, se incrementa un contador asociado a su consumo. Una etiqueta "maestra" puede utilizarse para restablecer el contador a cero.

Para escribir datos en un bloque específico (por ejemplo, el bloque 4 del sector 0 para almacenar el contador), se deben seguir estos pasos:

1. Autenticar el Sector: Utilizar mfrc522.PCD_Authenticate() con la clave correcta para el sector donde se almacenará el contador.
2. Preparar los Datos: Crear un array de bytes (byte dataBlock[]) con los datos a escribir.
3. Escribir los Datos: Utilizar la función mfrc522.MIFARE_Write() para escribir el array de bytes en el bloque deseado.

El código para gestionar el contador de café implicaría funciones para leer el valor actual, incrementarlo, y escribir el nuevo valor de vuelta en la etiqueta. La lógica para detectar la etiqueta maestra y restablecer el contador también sería parte fundamental del programa.

Seguridad en Sistemas RFID

La seguridad es un aspecto crucial en el diseño de sistemas RFID. Como se mencionó, el algoritmo «Crypto-1» de MIFARE Classic presenta debilidades. Para mitigar estos riesgos, se pueden implementar varias estrategias:

• Cambio de Claves Predeterminadas: Las etiquetas MIFARE Classic vienen con claves predeterminadas (generalmente FFFFFFFFFFFFh). Es fundamental cambiar estas claves por contraseñas únicas y seguras para cada sector. La función cambiarKeys() en la biblioteca MFRC522 permite realizar esta operación.
• Uso de Etiquetas Seguras: Para aplicaciones críticas, se recomienda el uso de etiquetas más modernas y seguras como MIFARE DESFire EV1/EV2, que emplean algoritmos de cifrado más robustos.
• Validación de UID: En aplicaciones donde se requiere un control de acceso estricto, se puede implementar una lista blanca de UIDs válidos. Solo las etiquetas cuyos UIDs estén en esta lista serán procesadas.

La reescritura de claves de cifrado es un proceso que requiere cuidado, ya que un error podría bloquear permanentemente el acceso a los datos de la etiqueta. Tras cambiar las claves, es necesario reiniciar el módulo RFID para que los cambios surtan efecto.

Aplicaciones Prácticas de RFID con Arduino

La combinación de RFID y Arduino abre un abanico de posibilidades para proyectos innovadores en diversos campos:

• Sistemas de Control de Acceso: Creación de cerraduras electrónicas que se activan al presentar una tarjeta RFID autorizada.
• Gestión de Inventario: Automatización del seguimiento de activos y productos en almacenes o tiendas.
• Sistemas de Pago y Recarga: Desarrollo de tarjetas de transporte público recargables o sistemas de puntos de fidelidad.
• Seguimiento de Personal: Registro de entrada y salida de empleados o control de acceso a áreas restringidas.
• Proyectos de Automatización del Hogar: Integración de etiquetas RFID para activar escenarios domóticos (por ejemplo, al colocar una etiqueta en un lugar específico, se encienden las luces).
• Juguetes y Juegos Interactivos: Creación de experiencias de juego donde las etiquetas RFID desencadenan acciones o eventos.

Un ejemplo inspirador es la tecnología utilizada en tiendas como Decathlon, donde los clientes pueden depositar artículos en una caja y estos se registran automáticamente en una lista, demostrando la eficiencia de la identificación automática.

La capacidad de leer y escribir datos en etiquetas RFID con microcontroladores como Arduino no solo permite la identificación de objetos, sino que también habilita la creación de sistemas dinámicos y personalizables, adaptándose a las necesidades específicas de cada proyecto. La accesibilidad del hardware y la riqueza de las bibliotecas de software disponibles hacen de la tecnología RFID una herramienta poderosa para makers, estudiantes y profesionales por igual.
