Arquitecturas GPON: La Red Óptica Pasiva de Alta Velocidad

En el panorama actual de las telecomunicaciones, la demanda de conectividad de alta velocidad, estable y escalable es primordial. Las redes GPON (Gigabit Passive Optical Network) se han consolidado como una solución fundamental para satisfacer estas exigencias, reemplazando arquitecturas Ethernet tradicionales de tres niveles por un diseño óptico de dos niveles más eficiente. Esta tecnología, que utiliza fibra óptica para distribuir señales a los usuarios finales, ofrece un rendimiento superior y una mayor capacidad de transmisión, siendo la columna vertebral de redes en campus universitarios, complejos corporativos y grandes instalaciones.

Comprendiendo los Fundamentos de GPON

Para adentrarnos en el funcionamiento de GPON, es crucial familiarizarse con algunos de sus componentes y conceptos clave. La Red de Distribución Óptica (ODN) se refiere a los dispositivos físicos de fibra óptica que distribuyen las señales a los usuarios. En el extremo del usuario final, encontramos la Terminación de Red Óptica (ONT) o Unidad de Red Óptica (ONU), equipos encargados de convertir la señal óptica a eléctrica y conectar al usuario a la red GPON. Los divisores, o splitters, son esenciales para agregar o multiplexar señales de fibra óptica, permitiendo que una única fibra ascendente sirva a múltiples usuarios.

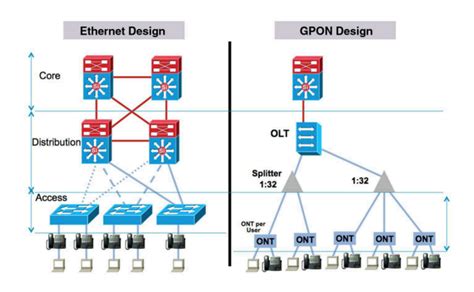

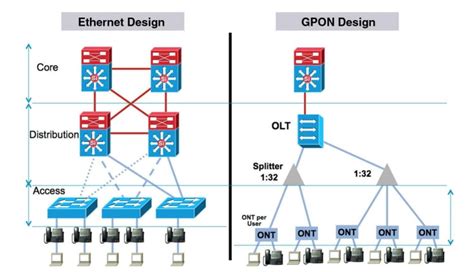

A diferencia del diseño Ethernet de tres niveles (núcleo, acceso y distribución), GPON opera con una arquitectura de dos niveles. En la cima se encuentra la OLT (Optical Line Terminal), el componente central que interconecta los equipos y gestiona el tráfico. Luego, los splitters (comúnmente 1:32) subdividen la fibra para conectar simultáneamente a más usuarios, cada uno con su propia ONT.

Funcionamiento Detallado de la Arquitectura GPON

La transmisión de datos en una red GPON se caracteriza por su eficiencia y el uso de diferentes longitudes de onda para la comunicación ascendente y descendente. La OLT se conecta a un divisor óptico mediante una única fibra, y este divisor se ramifica hacia las ONTs de los usuarios. Para optimizar el uso de la fibra, GPON adopta la tecnología WDM (Wavelength Division Multiplexing), transmitiendo datos de diferentes longitudes de onda sobre el mismo ODN. Típicamente, las longitudes de onda oscilan entre 1290-1330 nm para la dirección de subida y 1480-1500 nm para la dirección de bajada.

La transmisión de datos en la dirección de bajada es continua, mientras que en la dirección de subida se realiza en ráfagas utilizando TDMA (Time Division Multiple Access). Este método, basado en intervalos de tiempo, permite que múltiples ONTs compartan el mismo canal ascendente sin colisiones. La OLT mide con precisión la distancia a cada ONT para asignar intervalos de tiempo adecuados, asegurando la sincronización y la entrega eficiente de datos. El cálculo del alcance físico y el retardo de ecualización (EqD) son cruciales para sincronizar las tramas de datos enviadas por todas las ONTs.

La gestión de la red se realiza a través de la capa física OAM (Operations, Administration, and Maintenance) en sentido ascendente (PLOAMu) y descendente (PLOAMd). Los mensajes OMCI (ONU Management and Control Interface) se utilizan para el descubrimiento, gestión y control de las ONTs. La asignación dinámica de ancho de banda (DBA) permite a la OLT monitorear en tiempo real la congestión y el uso del ancho de banda, ajustando dinámicamente la asignación de intervalos de tiempo a través del campo BWmap en la trama descendente.

Paseo de Paquetes en Sentido Descendente

En la dirección de bajada, los paquetes se reenvían como transmisiones. Los mismos datos se envían a la misma ONU/ONT, pero identificados por el ID del puerto GEM (GPON Encapsulation Method), permitiendo que cada ONU/ONT reciba únicamente los datos deseados. Una trama GPON descendente tiene una longitud fija de 125 µs y se compone de dos partes: el bloque de control físico descendente (PCBd) y la carga útil. La OLT transmite el PCBd a todas las ONU/ONTs, las cuales procesan la información recibida. El campo BWmap dentro del PCBd notifica a la ONU la asignación de ancho de banda ascendente.

Transmisión de Paquetes en Sentido Ascendente

La transmisión de paquetes en sentido ascendente se realiza mediante TDMA, donde las franjas horarias se asignan en función de la distancia entre la OLT y la ONT/ONU. Cada ONT/ONU envía tráfico ascendente dentro de su intervalo de tiempo concedido. La OLT mide la distancia a cada ONT para asignar el retardo de ecualización adecuado. El flujo de paquetes ascendente se logra a través de ráfagas, y cada ONT/ONU es responsable de la transmisión de datos dentro de sus intervalos de tiempo asignados. La longitud de onda en sentido de subida varía de 1290 a 1330 nm. Cada trama GPON ascendente, con una duración fija de 125 µs, contiene los datos transportados por uno o más T-CONTs (Transmission Containers). Todas las ONUs conectadas a un puerto GPON comparten el ancho de banda ascendente, enviando sus datos en sus respectivos intervalos de tiempo según los requisitos del BWmap.

La corrección de errores hacia adelante (FEC) se implementa para mitigar los errores de bits y las fluctuaciones que pueden degradar la calidad de la señal. En cuanto a la seguridad, todos los datos descendentes se transmiten a todas las ONUs, pero solo las autorizadas pueden acceder a ellos. La OLT inicia solicitudes de intercambio de claves con la ONU para garantizar la seguridad.

Ventajas y Desventajas de la Tecnología GPON

GPON ofrece una serie de ventajas significativas que la convierten en una opción atractiva para la conectividad moderna, aunque también presenta algunos inconvenientes a considerar.

Ventajas

• Mayor Distancia de Transmisión: GPON puede transmitir datos a distancias más largas, típicamente entre 10 y 20 km, superando a otros sistemas de cableado.
• Velocidades Más Rápidas: Ofrece velocidades de alto rendimiento, oscilando entre 5 Gbps y 25 Gbps, con potencial para alcanzar hasta 40 Gbps para empresas más grandes. Estas velocidades son considerablemente superiores a las que se pueden lograr con cables de cobre.
• Escalabilidad: Su estructura y funcionamiento permiten una fácil evolución a estándares futuros como XG-PON, utilizando la misma infraestructura de fibra.
• Menor Espacio Físico: Los cables de fibra GPON ocupan mucho menos espacio que los de cobre, reduciendo la necesidad de salas de servidores y equipos de refuerzo de señal.
• Costos Reducidos: Aunque la inversión inicial puede ser considerable, los costos operativos a largo plazo son menores. Los cables son más baratos, se necesita menos espacio y se elimina la necesidad de armarios de cableado y dispositivos electrónicos asociados. El costo total puede ser un 40-50% menor, con tiempos de configuración y ejecución reducidos. Un divisor puede multiplicar una sola fibra en muchas señales, eliminando la necesidad de más fibra y reduciendo el mantenimiento.
• Diversidad de Servicios: GPON tiene la capacidad de ofrecer una amplia variedad de servicios, incluyendo datos, voz, cobertura Wi-Fi y cámaras de vigilancia, unificando múltiples funciones en un único sistema de cableado.
• Amigable con el Medio Ambiente: Requiere menos electricidad y aire acondicionado, ya que no necesita temperaturas de funcionamiento específicas y menos componentes para operar.

Inconvenientes

• Precisión en Empalmes y Conexiones: El proceso de instalación es delicado. Empalmes mal realizados o conectores sucios pueden resultar en pérdida de velocidad o ausencia de conexión.
• Compatibilidad Limitada de Equipos: No todas las ONTs son compatibles con todas las OLTs. El operador configura la OLT, lo que puede requerir el uso de una ONT específica permitida por ellos.
• Costos Iniciales de Infraestructura: Si bien el mantenimiento es barato, la instalación inicial de la infraestructura de fibra óptica GPON puede ser costosa, especialmente si no se cuenta con una red de fibra previa.
• Dependencia de la Infraestructura del Operador: GPON está fuertemente ligado a las infraestructuras específicas de los operadores, lo que puede limitar el control total sobre la red.

Estándares y Evolución de GPON

La tecnología GPON, como estándar técnico, fue aprobada por la ITU-T entre 2003 y 2004 con las recomendaciones G.984.1 a G.984.5, garantizando la interoperabilidad entre fabricantes. Posteriormente, se emitieron las recomendaciones G.984.6 (Extensión del Alcance) y G.984.7 (Largo Alcance).

Las expectativas sobre el rendimiento de estas redes son altas, representando un salto significativo en ancho de banda y posibilidades de servicio. La tecnología crea una arquitectura punto a punto basada en la longitud de onda, utilizando WDM para separar las señales de datos asignadas a usuarios específicos. Esta separación de tráfico basada en hardware proporciona seguridad y escalabilidad, permitiendo a los ISP mantener un bajo número de fibras ópticas.

Evolución hacia XG-PON y WDM-PON

Una evolución notable es el XG-PON (10G PON), que ofrece velocidades de descarga de hasta 10 Gbps y de subida de 2.5 Gbps, proporcionando un mayor ancho de banda para aplicaciones exigentes. Por otro lado, el WDM-PON ofrece un ancho de banda y rango aún mayores, aunque XG-PON está más estandarizado, resultando en una tecnología más estable con costos y consumo de energía más bajos. XG-PON está diseñado principalmente para aplicaciones residenciales, mientras que WDM-PON tiene otras aplicaciones.

Aplicaciones Prácticas de GPON

GPON se utiliza principalmente para proporcionar banda ancha fija a usuarios residenciales y empresas, ofreciendo Internet de alta velocidad, televisión por cable y telefonía. También es una tecnología clave para el despliegue de Redes de Área Amplia (WAN).

FTTx: Fibra hasta el Hogar y Más Allá

El acrónimo FTTx (Fiber-to-the-x) engloba diversas implementaciones de fibra óptica hasta el usuario final. Los destinos más comunes son:

• FTTH (Fiber-to-the-Home): La fibra llega directamente a la casa u oficina del abonado.
• FTTB (Fiber-to-the-Building): La fibra llega hasta el edificio de los abonados, desde donde se distribuye internamente.
• FTTN (Fiber-to-the-Node): La fibra llega hasta un nodo o punto de distribución intermedio en las inmediaciones del barrio.

A veces se añade FTTW (Fiber-to-the-Wireless) para la fibra hasta la red inalámbrica. Estas implementaciones aprovechan la alta capacidad de ancho de banda de la fibra óptica, superando las limitaciones de tecnologías como DSL y los sistemas celulares, especialmente en términos de velocidad y latencia.

GPON en Entornos Corporativos y Educativos

La tecnología GPON es ideal para grandes recintos como campus universitarios y complejos corporativos, donde la conectividad es crítica.

• Campus Universitarios: La demanda de ancho de banda es constante y creciente debido al uso de múltiples dispositivos (BYOD). GPON soporta múltiples conexiones simultáneas, garantizando estabilidad en aulas, bibliotecas y zonas de investigación.
• Complejos Empresariales: Permite unificar servicios (datos, voz, vídeo, seguridad, control de accesos) en una única red de fibra, reduciendo drásticamente el cableado y facilitando el mantenimiento.

Empresas como Cad&Lan diseñan e implementan soluciones GPON adaptadas a las necesidades de instituciones y empresas, asegurando una infraestructura de red que impulse la productividad y el aprendizaje.

Componentes Clave de la Infraestructura GPON

Una red GPON FTTH consta de varios componentes esenciales que trabajan conjuntamente:

• OLT (Optical Line Terminal): Ubicada en la central del proveedor, gestiona y controla el tráfico de datos, distribuyendo señales a los ONT mediante divisores ópticos pasivos.
• Splitter Óptico: Un divisor pasivo que reparte la señal óptica desde una única fibra hacia múltiples usuarios.
• Fibra Óptica: El medio físico que transporta las señales de datos, extendiéndose directamente desde la OLT hasta el ONT.
• ONT (Optical Network Terminal): El dispositivo instalado en las instalaciones del usuario final, que convierte las señales ópticas en eléctricas para los dispositivos del usuario. Las ONTs modernas a menudo integran funciones de router.

La arquitectura de árbol de GPON maximiza la cobertura con un mínimo de divisiones de red, reduciendo la potencia óptica. La red se divide en áreas: red central, oficina central, alimentación, distribución y usuario. La red de alimentación se extiende desde la ODF en la oficina central hasta los puntos de distribución, donde se sitúan los divisores de nivel 1. El cable de distribución conecta estos divisores con los de nivel 2, ubicados en cajas terminales de fibra óptica (CTO). Finalmente, los cables de derivación conectan el splitter de nivel 2 a las instalaciones del suscriptor.

Presupuesto de Potencia Óptica y Costos

El diseño de una red GPON requiere un cuidadoso análisis del presupuesto de potencia óptica, considerando las pérdidas en cables, conectores, empalmes y divisores. La fórmula para calcular el presupuesto de potencia es: P = FCA * L + SL + Penalizaciones, donde P es el presupuesto de energía, FCA la atenuación del cable, L la distancia, SL la pérdida del splitter y las penalizaciones incluyen pérdidas adicionales.

Un sistema GPON, a pesar de ser complejo, ofrece beneficios significativos en ahorro de costos, facilidad de instalación y un bajo precio por puerto en componentes pasivos. La capacidad de compartir componentes caros, como el láser de la OLT, entre múltiples hogares (32 o más) hace que GPON sea una solución rentable para FTTH.

En resumen, GPON representa un avance tecnológico fundamental en las redes de acceso, proporcionando la infraestructura necesaria para la conectividad de alta velocidad y el despliegue de servicios de próxima generación, desde Internet y telefonía hasta IPTV y aplicaciones empresariales avanzadas.
