Guía Completa para la Instalación de Cableado de Fibra Óptica: Parámetros, Consideraciones y Mejores Prácticas

La correcta instalación del cableado de fibra óptica es fundamental para garantizar el máximo rendimiento y la longevidad de las redes de comunicación. Este proceso, aunque tecnológicamente avanzado, requiere una atención meticulosa a los detalles, desde la planificación inicial hasta la verificación final. Una instalación inadecuada puede dar lugar a fallos costosos, degradación del rendimiento y una vida útil reducida del equipo. Esta guía exhaustiva abordará las prácticas esenciales, los parámetros clave y las consideraciones críticas para una instalación de cableado de fibra óptica exitosa, abarcando desde la fase de diseño hasta la implementación y el mantenimiento.

Planificación Detallada: El Mapa de Puertos y la Inspección del Sitio

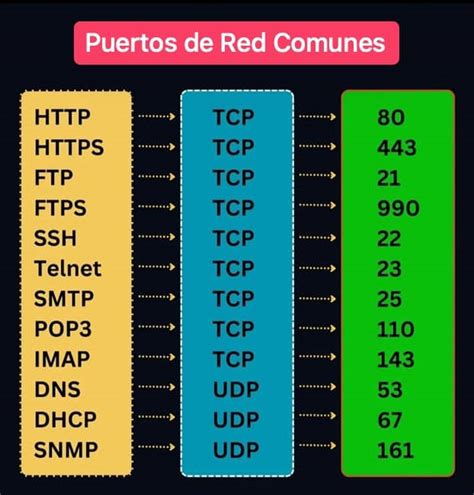

Antes de siquiera considerar el diseño físico del cableado, el primer paso crucial es el desarrollo de un mapa de puertos detallado. Este documento, esencial incluso si se contrata a terceros para la instalación, actúa como una hoja de inventario y una guía de instalación. Debe incluir el nombre de cada puerto, a qué se conecta, y la ubicación precisa de los gabinetes de red, paneles de conexión y cualquier hardware adicional. Las dos razones principales para esta exhaustividad son la referencia y la eficiencia. Un mapa detallado acelera significativamente el proceso de instalación y facilita la resolución de problemas en el futuro, permitiendo identificar rápidamente qué cable se conecta a qué nodo o servidor.

Paralelamente al mapa de puertos, una inspección exhaustiva del sitio es indispensable. El propósito de esta inspección es identificar y evaluar circunstancias o lugares que requieran atención especial. Se deben considerar los peligros físicos, como las altas temperaturas o la proximidad a maquinaria en funcionamiento, y planificar la ruta del cable en consecuencia. Si el cable de fibra óptica contiene componentes metálicos, es imperativo mantenerlo alejado de los cables de alimentación eléctrica. Además, las regulaciones del código de construcción local deben ser tenidas en cuenta.

La determinación de la ruta más adecuada para cada cable es un aspecto clave de la inspección del sitio. Esto puede implicar la consideración de tramos de cable existentes o la planificación de nuevas canalizaciones. A menudo, será más rentable utilizar la infraestructura existente, pero la decisión dependerá del espacio disponible en las canalizaciones actuales y de su estado. Se debe evaluar el estado de las cubiertas de cables existentes, ya que un mantenimiento costoso podría ser necesario antes de instalar nuevos cables. ¿Existen peligros potenciales que puedan dañar el cable debido al mal estado de las cubiertas? ¿Hay lugares que necesiten atención especial? ¿Se requerirán técnicos con habilidades específicas para realizar el trabajo? ¿Existen ubicaciones que puedan someter los cables a temperaturas extremas? ¿Hay ubicaciones que puedan someter los cables a daños físicos? ¿La ruta del cable pasará cerca de cables de alta potencia? ¿La ruta del cable pasará cerca de áreas con altos voltajes transitorios, como las causadas por rayos? ¿Habrá suficiente espacio para utilizar el equipo de tracción de cables? ¿Pasarán vehículos o peatones sobre el cable, o se colocarán objetos pesados sobre él? Todos estos detalles deben ser anotados meticulosamente durante el estudio del sitio y documentados de manera oficial y completa una vez finalizado.

Una de las etapas más básicas, y a menudo pasada por alto, es la medición precisa de las instalaciones. Es vital evitar la situación de quedarse corto o tener un exceso significativo de cable durante la instalación. Se recomienda pedir longitudes adicionales, ya que los cables no deben quedar tensos como una cuerda floja; se requiere cierta holgura. Además, la mayoría de los escenarios implican que los cables se extiendan en múltiples direcciones, lo que requiere cable adicional. Por ejemplo, la mayoría de los edificios no tendrán sus puntos de conexión alineados linealmente. Puede ser necesario instalar cables alrededor de esquinas y parcialmente en vertical, lo que puede reducir la cantidad de cable disponible de lo inicialmente previsto. La máxima "medir dos veces, instalar una vez" es especialmente relevante aquí.

Diseño y Logística de la Instalación: Plan de Tendido y Consideraciones de Tensión

Un plan de tendido de cables debe comunicar eficazmente las consideraciones identificadas durante la inspección del sitio al equipo de instalación. Esto incluye la logística del equipo de tendido y desenrollado de cables, la ubicación de los puntos de acceso intermedios, las ubicaciones de los empalmes y las responsabilidades específicas de cada miembro del equipo de instalación.

Si bien los cables de fibra óptica suelen ser más robustos que los cables de cobre, es crucial no exceder la tensión máxima de tracción del cable en ninguna fase de la instalación. En general, la mayoría de los cables diseñados para uso en exteriores tienen una resistencia nominal de al menos 600 libras. La mayoría de los cables de fibra óptica también tienen un valor de carga máximo recomendado para aplicaciones a largo plazo. Una vez completada la colocación del cable, la tensión residual en el cable debe ser inferior a este valor. Para instalaciones verticales, se recomienda sujetar el cable a intervalos frecuentes para evitar que el peso del cable exceda la carga máxima recomendada a largo plazo. Los intervalos de sujeción deben ser suficientes para prevenir el movimiento del cable y proporcionar soporte a su peso.

Manipulación y Protección del Cableado: Limpieza, Radio de Curvatura y Etiquetado

Dado que las fibras son sensibles a la humedad, el extremo del cable debe estar cubierto con una tapa, cinta gruesa o equivalente en todo momento. El carrete de descarga nunca debe dejarse desatendido durante un tirón, ya que se pueden emplear técnicas de tirón excesivo o difícil, tirón central o de retroceso.

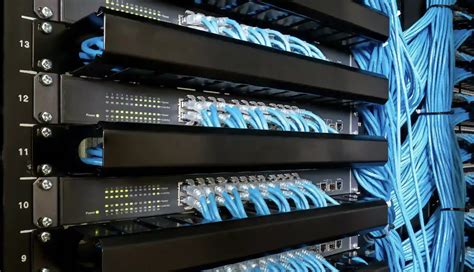

Los cables correctamente etiquetados son un componente esencial de un sistema de cableado estructurado y una red de fibra eficaces. Al facilitar la identificación y el aislamiento rápido de los cables, ofrecen a los instaladores una mayor productividad, rentabilidad, fiabilidad y seguridad. Es importante seguir las mejores prácticas y estándares en materia de etiquetado. El estándar voluntario TIA-606 recomienda incluir en cada etiqueta identificadores de enlace que muestren la ubicación exacta de origen y destino del cable. Esta información puede incluir el número de piso, el armario, el rack, el panel de conexión y el puerto. Por ejemplo, "2B.5-13.08/2B.1-1.24" indica que el cable se extiende desde el segundo piso, armario B, rack 2, panel de conexión 5/puerto 13 hasta el rack 8, panel de conexión 1/puerto 1. Este nivel de detalle proporciona especificaciones exactas sobre el origen y destino de cada cable.

Para ponerlo en perspectiva, las fibras ópticas son tan delgadas como un cabello humano y suelen estar hechas de vidrio o, a veces, de plástico; en otras palabras, pueden ser frágiles. Al manipular cables de fibra óptica, nunca se debe pellizcar la cubierta del cable para evitar la posibilidad de rotura de las fibras. Del mismo modo, no se deben torcer los cables de fibra óptica por la misma razón. Finalmente, es probable que sea necesario pasar el cable por una esquina o doblarlo de alguna manera; es vital conocer el radio de curvatura permitido para el cable.

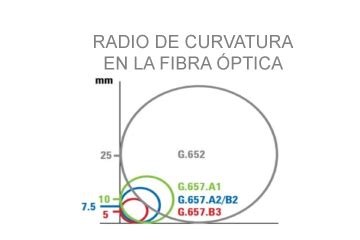

Nunca se debe exceder el radio de curvatura del cable. La fibra es más resistente que el acero cuando se estira en línea recta, pero se rompe fácilmente cuando se dobla en exceso. El radio de curvatura mínimo a corto plazo, o radio de curvatura dinámico, es la curvatura más estrecha recomendada durante la instalación del cable a la tensión nominal máxima. Es el mayor de los dos radios de curvatura especificados. A lo largo del tendido, se debe seguir estrictamente el radio de curvatura mínimo. El radio de curvatura a largo plazo, o radio de curvatura estático, es la curvatura más estrecha recomendada mientras el cable está bajo una tensión mínima. Es el menor de los dos radios de curvatura especificados. Siga siempre las directrices del fabricante para el radio mínimo de curvatura y la tensión. No hacerlo puede resultar en una alta atenuación (macrocurvaturas) y posibles daños al cable y a la fibra. Las directrices suelen proporcionarse con las hojas de especificaciones del fabricante del cable. Si las especificaciones del radio de curvatura son desconocidas, el estándar de facto de la industria es mantener un radio mínimo de 20 veces el diámetro del cable. El radio de curvatura mínimo también debe respetarse al utilizar bucles de servicio. Las bandejas de empalme de fibra óptica y los paneles de conexión están diseñados para acomodar los radios de curvatura de las fibras individuales, pero fuera del hardware, se debe tener especial cuidado.

Agregar longitud a un cable para contingencias crea bucles de servicio. El uso de bucles de servicio cortos (de tres a seis pies) puede ser útil al cortar longitudes de troncales basándose en estimaciones. Sin embargo, los bucles de servicio presentan una desventaja, ya que pueden causar una congestión excesiva de cables en el gabinete. El excedente permite la opción de mover paneles de conexión o gabinetes dentro del rack. Los operadores de centros de datos deciden si los bucles de servicio se gestionarán vertical u horizontalmente en unidades de rack específicas. Puede ser útil permitir el movimiento de los paneles de conexión dentro del gabinete con bucles de servicio tanto para fibra como para cobre si se anticipa crecimiento. Sin embargo, los bucles de servicio de troncales de cobre pueden volverse rápidamente inmanejables en gabinetes de servidores típicos. Las troncales de cobre son más gruesas y rígidas que las de fibra óptica. El cobre también puede tener resultados negativos en el rendimiento debido a la diafonía cuando se agrupan demasiados hilos en un paquete o en un espacio reducido. Si el gabinete tiene dos pies de ancho y menos de cuatro pies de profundidad, planifique bucles de servicio mínimos o ningún bucle de servicio en absoluto.

La longitud de ruptura de un cable es la distancia entre el punto de bifurcación (donde el cable se separa de un revestimiento consolidado único) y el extremo del conector. Es posible escalonar estas longitudes de ruptura para conectarse a hardware, puertos o paneles de conexión específicos. Una nota sobre los puntos de bifurcación: al asegurar los cables troncales de fibra a gabinetes, racks o armarios, utilice únicamente bridas en los puntos de bifurcación de los troncales. El punto de bifurcación está diseñado para esto, ya que tiene una funda metálica para proteger la fibra. Para todas las demás aplicaciones, utilice SOLO Velcro. El uso directo de bridas en la cubierta de fibra óptica puede romper las fibras.

Mantener los cables de fibra óptica limpios es una parte esencial de cualquier instalación de red, pero la limpieza adecuada a menudo se pasa por alto. Dado que los cables de fibra óptica son generalmente más delgados que los cables de cobre, la organización de los cables se vuelve más crítica. Para guiar los cables de conexión de fibra óptica y los cables de conexión de cobre desde el panel de conexión hasta los puertos activos dentro del mismo armario, utilice una combinación de organización de cables horizontal y vertical. Para guiar los cables, conecte el lado izquierdo del panel de conexión a los puertos activos de la izquierda y el lado derecho del panel de conexión hacia el lado derecho del mismo. ¿Por qué? Un cable bien posicionado facilita el acceso a los transceptores y puertos tanto en equipos activos como en paneles de conexión. Al hacerlo, se pueden agregar y quitar nuevos cables según sea necesario. Además, simplifica el proceso de encontrar un cable específico. La mejor solución de administración de cables para cables de fibra óptica es un estilo de dedo horizontal con un administrador de cables de cubierta frontal en un espacio de 1U o 2U.

Equipos de Prueba y Verificación

Para la correcta instalación y verificación, se requiere el siguiente equipo de prueba: equipo de prueba de pérdida óptica o medidor de potencia y fuente de prueba con clasificaciones ópticas que coincidan con las especificaciones del sistema instalado (tipo de fibra y longitud de onda y tipo del transmisor) y adaptadores de conector adecuados. Se necesitan cables de prueba de referencia con fibra y conectores del tamaño adecuado y adaptadores de acoplamiento compatibles de buena calidad conocida.

Parámetros Técnicos Clave: El SPAN y la Flecha

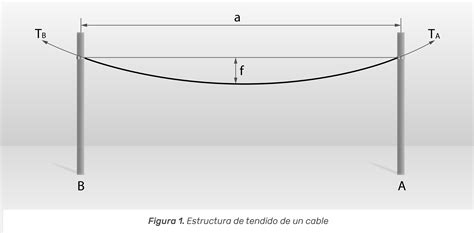

Al hablar de cables de fibra óptica, es común encontrarse con una serie de parámetros técnicos que determinan su rendimiento y aplicabilidad en diferentes escenarios. El SPAN se refiere a la distancia entre dos postes consecutivos que soportan el cable a lo largo de su tendido. La elección adecuada del SPAN es esencial para garantizar la integridad y eficiencia del sistema de fibra óptica. Una de las principales razones para considerar cuidadosamente el SPAN es la prevención de problemas de tensión y flexión en el cable. Cuando la distancia entre los soportes es demasiado grande, la fibra óptica puede verse sometida a una tensión excesiva, lo que aumenta el riesgo de daños físicos o roturas en el cable. Por otro lado, un SPAN demasiado corto también puede generar inconvenientes.

La resistencia del cable es un factor importante a conocer, incluyendo su capacidad de carga y resistencia. Un cable con carga uniforme, sujeto en dos puntos de apoyo X e Y situados a la misma altura, forma una curva llamada “catenaria”. El relieve del terreno es esencial para determinar la ruta y las tensiones aplicadas. La flecha es la distancia desde la horizontal hasta el punto más bajo del cable, y está directamente relacionada con la tensión del cable y la distancia entre apoyos.

En conclusión, aunque el SPAN puede parecer un detalle técnico menor en el tendido de cables de fibra óptica, su correcta determinación puede tener un impacto significativo en la eficiencia y confiabilidad de las redes de comunicación.

La Fibra Óptica en el Hogar: FTTH y la Evolución hacia FTTR

El internet por fibra óptica demuestra una gran vitalidad y competitividad gracias al rápido desarrollo de las tecnologías de la información. Este artículo se centra en la instalación de fibra óptica, incluyendo los requisitos de instalación, cómo configurar una red doméstica de fibra óptica y la instalación de fibra óptica en el hogar. El cable de fibra óptica es un medio de transmisión de señales ópticas. Generalmente, se compone de un núcleo, un componente de refuerzo, un relleno y una capa de revestimiento. Además, el cable óptico también incluye una capa impermeable, una capa de protección y un conductor metálico aislado en algunas aplicaciones específicas.

• Núcleo del cable: Consiste en una o varias fibras ópticas.
• Componente de refuerzo: Se utiliza para mejorar la resistencia a la tracción de los cables ópticos. Generalmente, está hecho de alambre de acero o fibra no metálica. Suele ubicarse en el centro del núcleo del cable y, a veces, en la funda.
• Capa de revestimiento: Generalmente consta de tres capas (cubierta interior, blindaje y cubierta exterior). Se utiliza para impermeabilidad, resistencia a la humedad, tracción, compresión y flexión, entre otras. Los materiales utilizados son polietileno o cloruro de polivinilo (PE o PVC), poliuretano-poliamida y acero al aluminio. El blindaje suele estar hecho de alambre de acero, ubicado en la cubierta exterior para evitar que las fuerzas externas dañen el cable óptico.

Las ventajas de la fibra óptica incluyen:

• Diferentes diámetros de núcleo: cable óptico multimodo (50 μm ~ 100 μm) y cable óptico monomodo (8 ~ 10 μm).
• Alto ancho de banda.
• Relevo de larga distancia.
• Alta confidencialidad.
• Alta fiabilidad.
• Pequeño volumen y ligero.
• Materias primas abundantes y bajo costo.

De FTTH a FTTR: La Red Doméstica Totalmente Óptica

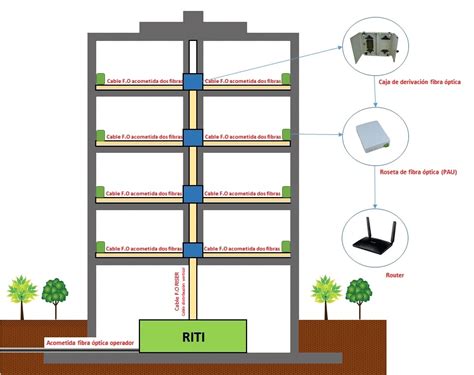

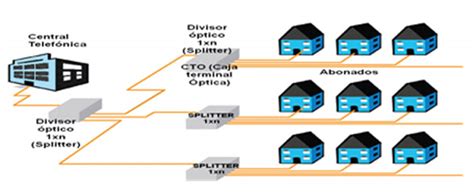

Con el surgimiento y la popularidad de la tecnología de acceso de fibra FTTH (fibra hasta el hogar) y FTTB (fibra hasta el edificio) en las últimas décadas, la fibra óptica ha reemplazado al cable de cobre para ingresar a cada hogar, rompiendo el cuello de botella de la velocidad de banda ancha ADSL y aumentando significativamente la velocidad de Internet en el hogar. Hoy en día, FTTH se ha convertido en el modo de acceso de banda ancha absolutamente convencional. Sin embargo, con el rápido desarrollo de aplicaciones para hogares inteligentes, como el IoT inteligente, el video 8K, la realidad virtual en la nube, etc., los usuarios tienen mayores requisitos de ancho de banda y estabilidad para el entorno de red doméstico. Por lo tanto, la red doméstica totalmente óptica se ha convertido en una nueva vía de exploración en este contexto, y la FTTR (fibra hasta la habitación) es una de las principales.

En el modo de acceso FTTH, la fibra óptica se despliega hasta el hogar, pero la red doméstica interna sigue estando cableada con cables de cobre de par trenzado. A diferencia de la FTTH, en la solución FTTR, la fibra óptica reemplaza por completo los cables de cobre de par trenzado, como el Cat5e, y se extiende hasta cada habitación. Posteriormente, el dispositivo ONT de borde la convierte en señales Wi-Fi o se conecta al decodificador, la computadora de escritorio y otros dispositivos domésticos a través de los cables ópticos.

La banda ancha Gigabit se extiende a cada habitación mediante fibra óptica, lo que permite superar el límite de ancho de banda del cable de cobre de par trenzado. En la solución FTTR, la mayor mejora reside en el considerable aumento de la velocidad de internet. La correcta instalación de cable de fibra óptica en el hogar es fundamental. El cableado de la red doméstica es crucial para las aplicaciones de hogares inteligentes. Actualmente, muchos usuarios se centran en el rendimiento de los dispositivos Wi-Fi. Sin embargo, por muy potente que sea el router Wi-Fi, no puede superar las limitaciones de distancia y pared.

QSFPTEK recomienda planificar el cableado con antelación, utilizando los planos, durante la decoración del hogar. Es importante prestar atención al tendido de tuberías ocultas para garantizar que sean fiables y sin obstrucciones, y que los cables en ambos extremos se puedan tender para facilitar futuras actualizaciones de la red. Si se tiene un plan de decoración, se recomienda instalar líneas de fibra óptica junto con cables de cobre de par trenzado. El coste por metro del cable de fibra óptica es muy bajo y ocupa poco espacio. Se pueden combinar con el cable de cobre de par trenzado durante la decoración.

Proceso de Instalación de Fibra Óptica en una Tubería Oculta

El proceso para instalar cables de fibra óptica en una tubería oculta durante la instalación de fibra óptica en el hogar implica los siguientes pasos:

1. Observar la posición y el estado de la tubería.
2. Observar la estructura de la casa y reservar los cables.
3. Implementar el dispositivo de roscado en la tubería oculta.
4. Unir la fibra óptica y el dispositivo de enhebrado con cinta adhesiva.
5. Extraer el dispositivo de enhebrado y desplegar la fibra óptica.
6. Verificar si la fibra óptica está dañada.
7. Instalar el panel de fibra óptica y completar la implementación.

Este documento explica qué se debe tener en cuenta durante la instalación de fibra óptica, cómo configurar una red doméstica totalmente óptica y los procesos de instalación de fibra óptica en el hogar. Si aún tiene dudas sobre la instalación de fibra óptica, contacte con el soporte técnico de QSFPTEK. Nuestros ingenieros estarán encantados de ayudarle con la instalación de fibra óptica en su hogar, oficina o empresa. También ofrecemos diversas opciones rentables.

Consideraciones de Seguridad en Líneas Eléctricas Aéreas

La separación de seguridad entre conductores de fase y cables de tierra o fibras ópticas en las líneas eléctricas aéreas de alta tensión depende de un conjunto de factores que actúan simultáneamente. Estas separaciones a lo largo del vano están condicionadas por las propias siluetas de los armados de los apoyos que determinan el vano, la orientación y desnivel entre los mismos, el tipo de cadenas de aislamiento (horizontales o verticales), efectos ambientales externos (viento, temperatura, sobrecargas, etcétera) y por las propias características mecánicas de los propios cables (peso lineal, sección, coeficientes de alargamiento, etcétera).

Aparte de lo dispuesto por el vigente Reglamento de Líneas Eléctricas de Alta Tensión (RD 223/2008) en lo que a ello se refiere, y teniendo en consideración lo indicado en el apartado 2.1.1. de su Instrucción Técnica Complementaria ITC-LAT 07, es aconsejable el análisis de las distancias de seguridad entre estos elementos, para prevenir posteriores incidencias en la propia instalación y en las personas próximas. La separación entre conductores en las líneas eléctricas aéreas está limitada de acuerdo con el artículo 5 de la ITC LAT07 del vigente Reglamento de Líneas Eléctricas de Alta Tensión (RD 223/2008).

En el caso de conductores de distinta naturaleza, el párrafo 6 del artículo 5.4.1 especifica que en este caso también se aplicará la fórmula general (conductores de la misma naturaleza), pero considerando los valores más desfavorables de K y de F según el conductor. Cuando se trata de cables recubiertos o dieléctricos autosoportados de telecomunicaciones, deberán cumplir con los requisitos que establece el Reglamento de Líneas Eléctricas de Alta Tensión como un elemento más de la línea, tal como señala el artículo 2.1.1.

Cuando se trata de cable semiconductor de fibra óptica, el problema se reduce a establecer una separación de seguridad suficiente para que no exista contacto fase-fibra óptica, en evitación de daños por contactos repetitivos entre ambos. Un caso que se presenta con relativa frecuencia es cuando se trata de añadir un cable de fibra óptica en una línea aérea existente, tendiéndolo por debajo de las fases actuales. En muchos casos se justifica estableciendo que la separación más peligrosa corresponde al centro del vano, comprobando para distintas temperaturas extremas que el parámetro de la curva que presentan las fases pFASE no sea de menor valor que el parámetro que presenta la fibra óptica pF.O. Con ello se supone que la seguridad por separación entre ambos es suficiente.

El problema no es tan simple, toda vez que las características propias de cada cable difieren, a veces de forma bastante considerable, entre ambos (peso lineal, diámetro o pantalla de viento, coeficientes de alargamiento elástico y térmico). Por ello, las longitudes, flechas y desvíos por viento, divergen al pasar de unas condiciones a otras (para ambos a la vez). Como es obvio, la definición de la imagen del vano espacial, en lo que se refiere a la posición de la curva creada por los conductores, se fija con ayuda de la conocida ecuación de cambio de condiciones, que irá calculando sucesivamente la posición de cada punto de acuerdo a los valores de velocidad de viento y temperatura.

Las siluetas que representan ambas curvas (de fase y de fibra óptica), pueden suponer unas diferencias muy considerables a medida que varían las condiciones externas de viento y temperatura (aun admitiendo que actúan a la vez sobre ambos conductores), pero las diferencias existentes entre parámetros de ambos, puede hacer que ambas siluetas difieran de forma considerable. De la conocida ecuación de cambio de condiciones, se desprende que las discrepancias entre “p”, “S”, “E” y “δ” para uno u otro cable, pueden influenciar de manera decisiva.

La figura 1 representa un vano en condiciones de reposo. Cuando aparece el viento perpendicular al eje de la línea, ambos cables se desplazan (figura 2), dibujando ángulos distintos al disponer de pesos lineales y pantallas de viento distintas. A medida que el empuje de viento aumenta, además de producirse los respectivos desvíos sobre la vertical, también se modifican las longitudes respectivas (distintos coeficientes elásticos), y si además de esto, hemos de tener en cuenta la posible variación de temperaturas (también con coeficientes térmicos distintos), nos encontramos con una innumerable situación de aproximaciones entre puntos de ambos cables.

Afortunadamente, la mayoría de los departamentos de ingeniería disponen de medios informatizados suficientes para proceder al cálculo repetitivo mediante programa adecuado. Un método relativamente simple para determinar la separación entre puntos de ambos cables consiste en calcular dichas separaciones en condiciones de temperatura extremas (máxima y mínima pre-vistas), para distintos valores de empuje de viento (desde cero hasta el máximo previsto) mediante cálculo por doble iteración, de acuerdo con los valores de viento, a lo largo del vano, en incrementos fijados inicialmente.

En esencia, el desarrollo de la aplicación se resume en definir una entrada de datos, con las características mecánicas de los conductores de fase y fibra óptica (características que serían extraídas de la base de datos del propio PC), las condiciones ambientales (zona de acuerdo con el vigente Reglamento de Líneas Eléctricas de Alta Tensión) y la posición espacial del vano a estudiar (situación exacta de los puntos de fijación de los conductores en los apoyos). De igual manera, se definen las condiciones iniciales (de reposo, sin sobrecargas) del conductor de fase y de fibra óptica (temperatura y flecha o tense).

En el desarrollo del proceso de cálculo de la separación de seguridad Do en cada condición de temperatura, queda almacenado el valor mínimo de Do a la velocidad de viento correspondiente, valor este, que posteriormente se muestra en la tabla de resultados de salida. A modo de ejemplo, se incluyen las hojas de cálculo 1 y 2, para una línea con conductor del tipo 147-AL1/34-ST1A (EN 50182:2001) (antiguo LA-180) en las fases, a la que se añade un cable de fibra óptica del tipo ADSS-48AB por la parte inferior. La primera hoja muestra la entrada de datos y la segunda, los resultados. En este ejemplo, se han fijado los incrementos de viento de 1 en 1 km/h, y el aumento de vano (Xo) de 10 en 10 cm, y el tiempo de cálculo (en un ordenador medio) es de pocos segundos. Los resultados más críticos se encuentran entre la fase 2 y la fibra óptica con viento en sentido a derecha (como es natural), llegando a entrar en contacto en la hipótesis de +50 ºC con viento de 117 km/h a una distancia de Xo = 17,10 m del primer apoyo. Dado que estos cálculos son meramente teóricos, partiendo de hipótesis ideales (entre otras, se admite que el efecto de viento es uniforme a lo largo de todo el vano), en la práctica habría que tenerlo en consideración y admitir un margen de error en los valores teóricos calculados, de manera que, por ejemplo en las hipótesis de -10 ºC y +15 ºC cuyas distancias calculadas son de 4,7 cm y 3,3 cm, respectivamente, se podría admitir como una situación de contacto. No obstante, los valores calculados dan una visión bastante aproximada de la situación.

Referencias:

• Avril C (1974). Construction des lignes aériennes a haute tension.
• Checa LM (1988). Líneas de transporte de energía. Mar-combo, Barcelona. ISBN 84-267-0684-3.
• BOE (2008). Reglamento de Condiciones Técnicas y Garantías de Seguridad en Líneas Eléctricas de Alta Tensión.
