Seguramente has escuchado hablar sobre este artículo en numerosas ocasiones. Un cable UTP (Unshielded Twisted Pair o par trenzado sin cubierta o blindado) es un tipo de cable de cobre, diseñado para transmitir datos de manera estable y confiable. Este tipo de cable es la columna vertebral de muchas redes de comunicación, desde las domésticas hasta las de gran escala industrial. El cable nació gracias a las instalaciones de Alexander Graham Bell en 1881, y desde entonces ha evolucionado significativamente para satisfacer las crecientes demandas de velocidad y eficiencia en la transmisión de información.
La Naturaleza del Cable UTP: Composición y Principio de Funcionamiento
El cable UTP es, en esencia, un conjunto de pares de hilos de cobre trenzados entre sí. El trenzado es una característica fundamental que le permite reducir la diafonía (interferencia electromagnética entre pares de cables adyacentes) y el ruido externo. A diferencia de otros tipos de cables de red, como los STP (Shielded Twisted Pair), el cable UTP no cuenta con una cubierta protectora adicional o blindaje metálico. Esta ausencia de blindaje lo hace más económico, ligero y flexible, lo que facilita su instalación en una amplia variedad de entornos.
El principio de funcionamiento se basa en la transmisión de señales eléctricas a través de los pares de cobre. Cada par está trenzado a una velocidad específica para minimizar la interferencia. La información se codifica en pulsos eléctricos que viajan a lo largo del cable. La eficacia con la que el cable UTP transmite esta información depende en gran medida de su categoría y de las condiciones de su entorno.
Cómo PONCHAR un Cable de RED UTP/ Conectores RJ45(Rápido y Fácil)

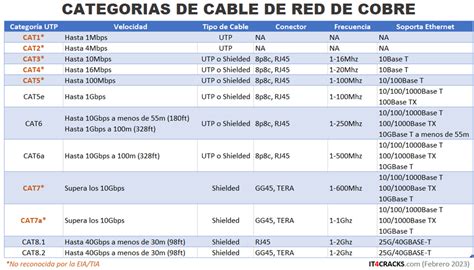

La Importancia de las Categorías (CAT) en los Cables UTP
Una de las características más importantes de los cables UTP es su categorización. Estas categorías, abreviadas como CAT, definen la capacidad de transmisión y la velocidad soportada por el cable. La evolución de estas categorías refleja el avance tecnológico y la creciente necesidad de transmisiones de datos más rápidas y eficientes. Cada categoría ha sido diseñada para cumplir con estándares específicos y ofrecer un rendimiento optimizado para diferentes aplicaciones de red.
Categoría 3 (CAT 3): Los Cimientos de la Transmisión de Datos
Aunque ya no se usa ampliamente en redes de datos modernas, es importante mencionarlo por su papel histórico. La categoría 3 fue una de las primeras en estandarizarse para redes de voz y datos. Se caracteriza por su frecuencia de 16 Mhz y transmisión de datos de hasta 10 Mbps (Megabits por segundo). Los cables CAT 3 se utilizaron principalmente para transmisiones de datos que no necesitaban una gran velocidad, siendo comunes en las primeras instalaciones de redes telefónicas.
Categoría 4 (CAT 4): Un Paso Adelante Limitado
Este cable, aunque menos común que el CAT 3, ofrecía una mejora modesta. Tenía una velocidad de hasta 16 Mbps y transmisión de datos de hasta 20 Mhz. Al igual que el CAT 3, su uso se limitó a aplicaciones que no requerían un alto rendimiento, y fue rápidamente superado por categorías más avanzadas.
Categoría 5 (CAT 5): El Umbral de la Modernidad
Aunque los cables CAT 5 poco a poco se han dejado de usar, todavía puedes encontrarlos en algunas instalaciones. Estos cables representaron un avance significativo en su momento, soportando velocidades de hasta 100 Mbps con una frecuencia de hasta 100 Mhz. Los cables CAT 5 se utilizaban en instalaciones de computadoras dentro de una red local, marcando el inicio de una era de redes más rápidas en entornos domésticos y de oficina.
Categoría 5e (CAT 5e): El Estándar Más Común
El CAT 5e es, o ha sido hasta hace poco, uno de los cables más comunes y utilizados. Representa una mejora sobre el CAT 5, ofreciendo un ancho de banda más amplio. Se utiliza tanto para sistemas telefónicos como para redes informáticas, tanto para el hogar como para oficinas. Soporta velocidades de hasta 1000 Mbps (Gigabit Ethernet) y frecuencias de 1000 Mhz o incluso más. Su popularidad se debe a su buen equilibrio entre rendimiento, costo y compatibilidad con equipos existentes. Si tus instalaciones contaban con cable CAT 5e, el CAT 6 también es altamente compatible, lo que facilita las actualizaciones graduales.
Categoría 6 (CAT 6): Mayor Rendimiento y Menos Interferencias
Este cable se caracteriza por transmitir información sin interferencias y ruido, ofreciendo un rendimiento superior al CAT 5e. Los cables CAT 6 pueden usarse en espacios de redes de hasta 55 metros para alcanzar velocidades de 10 Gbps, aunque para distancias mayores (hasta 100 metros) se recomienda para 1 Gbps. Su diseño mejorado minimiza la diafonía y el ruido, lo que lo hace ideal para entornos donde la integridad de la señal es crucial.
Categoría 6a (CAT 6a): La Vanguardia para Altas Prestaciones
No podemos dejar atrás el cable CAT 6a. Este cable representa un salto significativo en rendimiento, transmitiendo a frecuencias de hasta 500 Mhz y permitiendo transferencias de hasta 10 Gbps. Los cables CAT 6a se utilizan en edificios y proyectos industriales que tienen una infraestructura de telecomunicaciones a gran escala, donde se requiere el máximo rendimiento y fiabilidad. Es la elección preferida para aplicaciones que demandan un alto ancho de banda, como la transmisión de video de alta definición, centros de datos y redes empresariales de gran tamaño.
Factores Clave para la Selección del Cable UTP Adecuado
Elegir el cable UTP adecuado es una decisión clave para garantizar la estabilidad y velocidad de tu conexión a Internet. Varios factores deben ser considerados para asegurar que se selecciona el cable que mejor se adapta a las necesidades específicas de la instalación.
Categoría del Cable: Como hemos detallado, cada categoría define la capacidad de transmisión y la velocidad soportada. Seleccionar una categoría superior a la requerida puede ser un gasto innecesario, mientras que elegir una categoría inferior puede limitar el rendimiento de la red.
Entorno de Instalación: Es fundamental considerar si el cable estará expuesto a interferencias electromagnéticas (provenientes de motores, luces fluorescentes, u otros equipos electrónicos), humedad o calor excesivo. Estos factores pueden degradar la calidad de la señal y la vida útil del cable. En entornos con alta interferencia, se podría considerar el uso de cables blindados (STP) o tomar medidas adicionales para mitigar el ruido.
Distancia de Cableado: La distancia influye en la calidad de la señal. La longitud máxima estándar para un cable UTP Cat5e o Cat6 es de 100 metros. Superar esta distancia puede generar pérdida de señal y menor velocidad. Para distancias mayores, se requieren repetidores o soluciones de fibra óptica. El cableado principal o del cableado horizontal debe considerar estas limitaciones para mantener la integridad de la red.
Aplicación Específica: Cada categoría tiene un uso completamente diferente. Los cables CAT 3 y 4 se utilizaron para transmisiones de datos que no necesitaban una gran velocidad. Los cables CAT 5 son lo más antiguo de lo moderno, pero los puedes encontrar en instalaciones de computadoras dentro de una red local. Los cables CAT 6 pueden usarse en espacios de redes de hasta 55 metros para 10 Gbps. Los cables CAT 6a se utilizan en edificios y proyectos industriales que tienen una infraestructura de telecomunicaciones a gran escala, y son ideales para cableado principal o del cableado horizontal de 100 m con velocidades de hasta 10 Gbps.
La Importancia de la Instalación y el Mantenimiento
La correcta instalación y mantenimiento de un cable UTP es fundamental para asegurar un rendimiento estable y prolongar su vida útil. Un cable UTP dañado suele presentar pérdida de velocidad, desconexiones frecuentes o imposibilidad de establecer conexión. También pueden observarse cortes, dobleces pronunciados o conectores RJ45 deteriorados.
Durante la instalación, es crucial evitar doblar los cables en ángulos demasiado agudos, ya que esto puede dañar los hilos internos y afectar la transmisión de datos. Asimismo, se debe asegurar que los conectores RJ45 estén correctamente engarzados y que no haya cables expuestos que puedan ser susceptibles a daños físicos o interferencias.
El mantenimiento regular puede incluir la inspección visual de los cables para detectar signos de desgaste o daño, y la verificación de la integridad de las conexiones. Invertir en cables UTP de calidad, como los ofrecidos por marcas reconocidas, es fundamental para garantizar una conexión a Internet estable, segura y duradera. Cuando se trata de garantizar una conexión a Internet estable y segura, elegir cables UTP de SAT PCS significa apostar por calidad, respaldo y confianza.
En resumen, comprender qué es un cable UTP y cómo elegir el adecuado es esencial para garantizar una conexión a Internet estable, rápida y segura. El cable UTP no tiene blindaje y se basa en el trenzado de pares para reducir interferencias, siendo más económico y fácil de instalar. La elección correcta, junto con una instalación y mantenimiento adecuados, asegurará el máximo rendimiento de su infraestructura de red.
