La antena Yagi-Uda, conocida popularmente como antena Yagi, representa un hito en la historia de las telecomunicaciones. Su diseño, concebido hace casi un siglo, sigue siendo fundamental en diversas aplicaciones de recepción y transmisión de señales. Nacida de la colaboración entre los investigadores Yagi Hidetsugu y Kawakami Kiyoshi, junto a otros colegas de la Universidad Imperial de Tohoku en 1926, y posteriormente enriquecida por las aportaciones de Uda Shintaro de la misma institución, esta antena fue pionera en aprovechar la direccionalidad para mejorar la recepción y mitigar el ruido e interferencias.
Fundamentos de la Antena Yagi-Uda
En su esencia, la antena Yagi-Uda es una antena direccional que se distingue por la disposición de dos o más elementos resonantes paralelos, actuando como dipolos de media onda. Su arquitectura básica se compone de tres tipos de elementos esenciales: el reflector, el elemento accionado (o conductor) y uno o varios directores. De estos, solo el elemento accionado está directamente conectado al transmisor o receptor a través de una línea de transmisión. Los elementos restantes, el reflector y los directores, son elementos parásitos que no se conectan a la línea de transmisión, pero que juegan un papel crucial en la configuración del patrón de radiación de la antena. Reciben energía por inducción mutua de la corriente que circula en el elemento accionado.
El elemento accionado, típicamente un dipolo de media longitud de onda (λ/2), es el encargado de la radiación principal. El reflector, situado detrás del elemento accionado, es ligeramente más largo (aproximadamente un 5% más) y su función es la de reducir la radiación en la dirección opuesta al frente deseado, actuando como un espejo de las ondas electromagnéticas. Por el contrario, los directores, ubicados delante del elemento accionado, son ligeramente más cortos que este último (también alrededor de un 5% más cortos) y su propósito es reforzar la radiación en la dirección deseada, actuando como amplificadores de la señal en esa dirección específica. La cantidad de directores puede variar, y cuantos más directores se añaden, más pronunciada se vuelve la direccionalidad y mayor es la ganancia, aunque este incremento de ganancia se vuelve menos significativo después de unos pocos directores.
La separación entre estos elementos es otro factor crítico en el diseño de una antena Yagi. Generalmente, la distancia entre elementos se sitúa entre 0.15λ y 0.25λ, aunque los fabricantes pueden ajustar estas separaciones para optimizar el rendimiento. Variaciones en la longitud de los directores y su espaciado pueden influir en el ancho de banda de la antena.
Características Técnicas y Rendimiento
Las antenas Yagi-Uda son particularmente efectivas en los rangos de frecuencia de HF (Alta Frecuencia) y UHF (Ultra Alta Frecuencia), operando típicamente entre 30 MHz y 3 GHz. A pesar de que su ancho de banda puede ser limitado, especialmente cuando se optimizan para una ganancia máxima, son capaces de ofrecer una directividad y ganancia significativas. Cuando una antena Yagi consta de solo tres componentes (reflector, elemento accionado y un director), se denomina antena de haz, proporcionando una eficiente direccionalidad en una única dirección. Esta alta ganancia direccional es la razón por la que a menudo se les denomina "antenas superdirectivas".
Debido a su naturaleza direccional, las antenas Yagi no son ideales para aplicaciones móviles, siendo más adecuadas para instalaciones fijas donde su orientación puede ser precisa. Sin embargo, su facilidad de uso e instalación, combinada con su alta ganancia y capacidad para filtrar ruidos provenientes de direcciones no deseadas, las hace extremadamente valiosas. Son especialmente reconocidas por su eficacia en la comunicación a larga distancia y por su capacidad para mejorar la recepción de señales, siendo un elemento común en la recepción de televisión digital.
La potencia de una antena Yagi suele ser mayor que la de las antenas omnidireccionales, dado que son específicas de frecuencia y pueden ser orientadas para captar la señal óptima. Además, su coste de fabricación suele ser más económico en comparación con las antenas omnidireccionales, lo que contribuye a su amplia adopción. El patrón de radiación electromagnética de una antena Yagi se caracteriza por una forma de llamarada asimétrica, con un lóbulo principal prominente en la dirección paralela al eje de la antena, y lóbulos laterales y traseros de menor intensidad.
antenas YAGI como funcionan (tutorial teorico)
Diseño y Construcción: Aspectos Prácticos
El diseño de una antena Yagi para una frecuencia específica, como la recepción de un canal de televisión en 190 MHz, puede ser asistido por software especializado como MMANA. Este tipo de programas permite modelar la geometría de la antena y predecir sus parámetros de rendimiento. Los valores de referencia deseados para un diseño óptimo suelen incluir una resistencia de radiación entre 25 y 35 Ohms, una Relación de Onda Estacionaria (ROE) inferior a 2 para una línea de 50 Ohms, una ganancia de al menos 10 dBi, una relación frente-atrás (F/B) superior a 15 dB y un ancho de haz inferior a 50 grados.

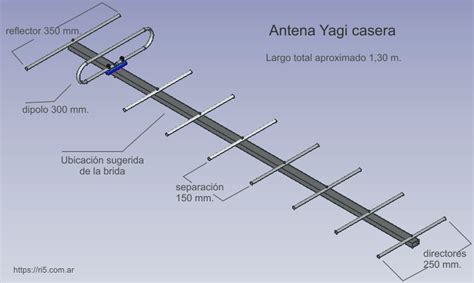

Los materiales básicos para la construcción de una antena Yagi incluyen varas de aluminio, suspensores plásticos, cable coaxial y un conector coaxial. Las varas de aluminio se cortan a las longitudes calculadas por el software de diseño. Luego, se sujetan a una vara principal (la "viga") utilizando los sujetadores de plástico. El cable coaxial se conecta al dipolo (elemento accionado), asegurando que los conductores no se toquen y que el punto de conexión esté adecuadamente soportado, a menudo con una vara plástica. Finalmente, el reflector y los directores se ajustan a las distancias calculadas, completando así el ensamblaje.
Consideraciones para la Instalación y el Rendimiento
La correcta instalación de una antena Yagi es fundamental para maximizar su rendimiento y minimizar las pérdidas de señal. Es aconsejable ubicar la antena lo más lejos posible de objetos metálicos, chimeneas, paredes y ramas de árboles, ya que estos elementos pueden absorber las ondas de radio y atenuar la señal. Una antena mal sujeta o que oscile puede provocar desvanecimientos de la señal.
La proximidad a estructuras metálicas como torres de comunicación, puentes o edificios con alto contenido de metal también puede actuar como un "escudo", reduciendo la intensidad de la señal recibida. Las pérdidas de señal también pueden incrementarse debido a una alta resistencia en el circuito de la antena. Para mitigar esto, todas las uniones y conexiones deben ser soldadas cuidadosamente, y siempre que sea posible, la antena y la línea de transmisión deben estar formadas por conductores continuos sin empalmes. El aislamiento de la antena del mástil de soporte también es crucial para evitar que las señales escapen a tierra.
El ruido es otro factor importante a considerar. El ruido electromagnético puede ser generado por una amplia gama de aparatos electrónicos (ascensores, refrigeradores, sistemas de ignición de automóviles, electrodomésticos, computadoras, luces fluorescentes, hornos microondas, termostatos) e industrias (centrales eléctricas, equipos de gran consumo). También puede provenir de líneas de conducción de energía eléctrica o equipos médicos como rayos X. Para minimizar la captación de ruido, se recomienda colocar la antena en ángulo recto con respecto a las líneas de distribución de energía eléctrica.
Aumentar la altura de la antena, dentro de las consideraciones prácticas, puede elevar la intensidad de la señal recibida. Una conexión a tierra adecuada es importante, especialmente si el receptor lo requiere; una toma de tierra en mal estado puede captar ruido. La toma de tierra debe ser lo más corta posible y alejada de dispositivos productores de ruido, y se recomienda utilizar cable con aislamiento de goma y el mayor diámetro posible.
Líneas de Alimentación y Adaptación de Impedancia
La selección de la línea de alimentación (cable) es crucial y depende del tipo de dipolo utilizado. Para dipolos asimétricos, se emplea una línea no simétrica como el cable coaxial, donde la malla se conecta a tierra y el conductor interno al dipolo. Para dipolos simétricos, la alimentación natural se realiza con una línea simétrica, donde las corrientes y tensiones en los conductores son iguales en amplitud y opuestas en fase. Esto asegura que los brazos del dipolo se exciten en fase, resultando en una buena recepción.
Sin embargo, el uso de cable coaxial es generalmente recomendado incluso para dipolos simétricos, ya que ofrece un blindaje contra interferencias que no poseen las líneas simétricas. Una desventaja del cable simétrico es que el conductor debe mantenerse lo más tenso posible para evitar afectaciones en la calidad de la señal.

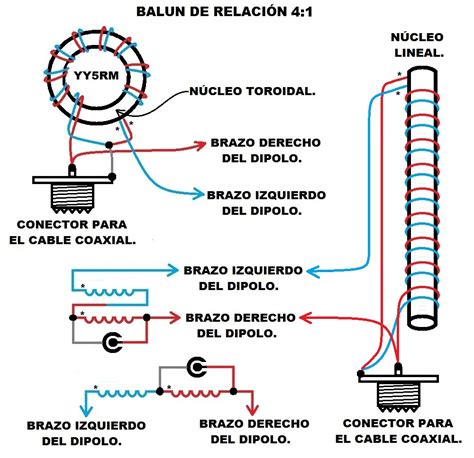

La conexión directa de un cable coaxial no simétrico a un dipolo simétrico puede excitar los brazos del dipolo con corrientes desiguales en amplitud y fase, distorsionando el diagrama direccional y provocando pérdidas de energía. Para evitar esto, es fundamental utilizar un simetrizador o Balun. Estos dispositivos, como los "Codos U" hechos con una sección específica de cable coaxial (cuya longitud se calcula en función de la velocidad del cable y la frecuencia) o acopladores de impedancia integrados en televisores antiguos (que adaptan de 300Ω a 75Ω), aseguran una correcta adaptación de impedancia y una alimentación simétrica del dipolo. En televisores modernos, esta adaptación suele estar integrada en el propio conector de antena.
Evolución y Aplicaciones Modernas
A pesar de su antigüedad, la antena Yagi-Uda continúa siendo relevante. Con el auge de tecnologías como las ondas milimétricas 5G, el internet por satélite (ej. Starlink) y el Internet de las Cosas (IoT), las antenas Yagi están experimentando una evolución a través del uso de materiales avanzados y técnicas de fabricación innovadoras. Su capacidad para concentrar la energía electromagnética en un haz direccional sigue siendo una ventaja competitiva en numerosas aplicaciones, desde la recepción de televisión hasta sistemas de comunicación especializados. La comprensión de sus principios técnicos, desde la longitud y espaciado de sus elementos hasta la correcta adaptación de impedancia y la instalación, es clave para aprovechar al máximo su potencial.
